পণ্যের বিবরণ:
|
| মান প্রয়োগ করুন: | আইএসও 5659.2-2006 | সরবরাহ শক্তি: | এসি 220 ভি 100 এ |
|---|---|---|---|
| ব্যবহার: | প্লাস্টিকের ধোঁয়া ঘনত্ব পরীক্ষা করুন | উপাদান: | স্টেইনলেস স্টিল |
| তাপমাত্রা ব্যাপ্তি: | 0 ~ 1000 oC | ওয়ারেন্টি: | 12 মাস |
| বিশেষভাবে তুলে ধরা: | ISO5659-2 ধোঁয়া ঘনত্ব চেম্বার,প্লাস্টিকের জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম,ইলেকট্রিক্যাল দাহ্যতা পরীক্ষা চেম্বার |
||
আইএসও ৫৬৯৯ প্লাস্টিক স্মোক ডেনসিটি টেস্টার, স্মোক ডেনসিটি টেস্টিং চেম্বার
পণ্যের বিবরণ:
প্লাস্টিক ফ্লেমেবিলিটি স্মোক ডেনসিটি মিটার হল একটি নতুন ধরণের পরিমাপ স্মোক ডেনসিটি যা জিবি/৮৩২৩.২-২০০৮ এবং আইএসও ৫৬৯৯-২ "প্লাস্টিক পরীক্ষার জন্য একক চেম্বার পদ্ধতি ব্যবহার করে স্মোক ডেনসিটি নির্ধারণের জন্য পরীক্ষার পদ্ধতি" স্ট্যান্ডার্ডে উল্লিখিত প্রযুক্তিগত শর্তাবলী অনুসারে তৈরি করা হয়েছে। পরীক্ষার সরঞ্জামগুলি প্লাস্টিক পোড়ানোর সময় উৎপন্ন ধোঁয়ার নির্দিষ্ট অপটিক্যাল ঘনত্ব নির্ধারণের জন্য উপযুক্ত, এবং সর্বোচ্চ নির্দিষ্ট অপটিক্যাল ঘনত্ব হল পরীক্ষার ফলাফল। এটি নির্দিষ্ট পরিস্থিতিতে প্লাস্টিকের ধোঁয়া উৎপাদন কর্মক্ষমতা মূল্যায়নের জন্য ব্যবহৃত হয়।
মান:
জিবি ৮৩২৩.২-২০০৮ "প্লাস্টিক - স্মোক ফরমেশন - পার্ট ২: একক চেম্বার পদ্ধতি দ্বারা স্মোক ডেনসিটি নির্ধারণের জন্য পরীক্ষার পদ্ধতি"
আইএসও ৫৬৯৯.২-২০০৬ "প্লাস্টিক - স্মোক ফরমেশন পার্ট ২: একক চেম্বার পদ্ধতি দ্বারা অপটিক্যাল ডেনসিটি নির্ধারণ" পরীক্ষার মান।
গঠন:
পুরো যন্ত্রটি একটি সিল করা চেম্বার, একটি ফটোমেট্রিক পরিমাপ ব্যবস্থা, একটি রেডিয়েশন কোন, একটি দহন ব্যবস্থা, একটি ইগনাইটার, একটি পরীক্ষার বাক্স, একটি বন্ধনী, একটি তাপমাত্রা পরিমাপ যন্ত্র এবং একটি স্মোক ডেনসিটি টেস্ট সফ্টওয়্যার নিয়ে গঠিত। সার্কিটটি একটি একক-চিপ মাইক্রোকম্পিউটার ব্যবহার করে তৈরি করা হয়েছে এবং এতে উচ্চ প্রযুক্তিগত বিষয়বস্তু এবং স্থিতিশীল কর্মক্ষমতা রয়েছে। এই যন্ত্রটি সমস্ত প্লাস্টিকের জন্য উপযুক্ত, তবে অন্যান্য উপকরণ (যেমন রাবার, টেক্সটাইল কভারিং, পেইন্টেড সারফেস, কাঠ এবং অন্যান্য উপকরণ) মূল্যায়নের জন্যও উপযুক্ত। এটি প্লাস্টিক শিল্প, কঠিন-উপকরণ উৎপাদনকারী প্ল্যান্ট এবং গবেষণা ও পরীক্ষামূলক ইউনিট দ্বারা ব্যাপকভাবে ব্যবহৃত হয়।
প্যারামিটার:
১.১ সামনের দরজায় জানালা এবং অস্বচ্ছ শাটার লাগানো আছে যা জানালার চলাচলকে বাধা দেয়।
১.২ বর্গাকার বাক্সের নীচে অতিরিক্ত চাপ প্রতিরোধের জন্য একটি বার্স্টিং অ্যালুমিনিয়াম ফয়েল লাগানো আছে। বার্স্টিং ডিস্কটি ০.০৪ মিমি পুরুত্বের একটি সুরক্ষা বার্স্টিং ডিস্ক, ৪০৫ মিমি দৈর্ঘ্য এবং ২০০ মিমি প্রস্থ এবং ৮১০০০ মিমি² মোট ক্ষেত্রফল নিয়ে গঠিত। বাক্সের ভিতরে চাপ নিয়ন্ত্রণকারী ডিভাইস ইনস্টল করা আছে (চিত্র ২ দেখুন)।
১.৩ আলোর জানালা: উপরে এবং নীচে দুটি Ø৭৫ মিমি আলোর জানালা, জানালার উপরের পৃষ্ঠের তাপমাত্রা (৫০°C ~ ৫৫°C উপযুক্ত) নিশ্চিত করার জন্য আলোর জানালার নীচে একটি ৯W রিং আকৃতির বৈদ্যুতিক হিটার রয়েছে যাতে পৃষ্ঠের ধোঁয়ার ঘনত্ব সর্বনিম্ন হয়। জানালাটি পরীক্ষার বাক্সের উপরে অবস্থিত। পরীক্ষার বাক্সের বাইরে আলোর জানালার চারপাশে একটি ৮ মিমি পুরু অপটিক্যাল প্ল্যাটফর্ম ইনস্টল করা আছে। অপটিক্যাল প্ল্যাটফর্মটি একটি Ø১৫ মিমি ধাতব বার দিয়ে স্থির করা আছে যা স্থির প্ল্যাটফর্ম এবং পরীক্ষার বাক্সকে সংযুক্ত করতে পারে।
১.৪ ভিতরের আকার: উচ্চতা ৯১৪ মিমি X প্রস্থ ৯১৪ মিমি X গভীরতা ৬১০ মিমি
১.৫ উপাদান: এটি তিনটি স্তর নিয়ে গঠিত: বাইরের ১.৫ মিমি পুরু ইস্পাত প্লেট, উচ্চ-তাপমাত্রা ইলেক্ট্রোস্ট্যাটিক বেকিং সাদা পেইন্ট, মধ্যবর্তী স্তরটি ৬০ মিমি পুরু ইনসুলেটিং স্তর দিয়ে তৈরি, ভিতরের স্তরটি ১.২ মিমি পুরু USU304 স্টেইনলেস স্টিল, উচ্চ-তাপমাত্রা ইলেক্ট্রোস্ট্যাটিক বেকিং কালো পেইন্ট, সহজে পরিষ্কার করা যায়।
১.৫ বায়ু প্রবেশ এবং বায়ু নির্গমন: বায়ু প্রবেশ পরীক্ষার বাক্সের শীর্ষে ইনস্টল করা আছে এবং এর ব্যাস Φ৬৫ মিমি। ফ্ল্যাঞ্জ সহ সোলেনয়েড ভালভ বন্ধ এবং খোলা অবস্থা নিয়ন্ত্রণ করে; বায়ু নির্গমন বাম দিকে নীচে ইনস্টল করা আছে, এবং ব্যাস Φ৮০ মিমি। ফ্ল্যাঞ্জ সহ সোলেনয়েড ভালভ বন্ধ এবং খোলা অবস্থা নিয়ন্ত্রণ করে এবং একটি নিষ্কাশন ফ্যান অন্তর্ভুক্ত করে।
বৈশিষ্ট্য:
ফটোইলেকট্রিক পরিমাপ ব্যবস্থা: পাওয়ার সাপ্লাই, ফটোমাল্টিপ্লায়ার টিউব, এমপ্লিফাইড ট্রান্সলুসেন্ট ফিল্ম, অপটিক্যাল শাটার, ফিল্টার, নিউট্রাল ট্রান্সপারেন্ট শিট, লেন্স, অপটিক্যাল সিস্টেম, ক্যামেরা, আলোর উৎস, আলোর জানালা হিটার।
২.১ আলোর উৎস:
২.১.১ আলোর উৎস: একটি ৬.৫V ইনক্যান্ডেসেন্ট ল্যাম্প, পাওয়ার সাপ্লাইয়ের জন্য একটি ট্রান্সফরমার (ইনপুট ২২০V আউটপুট ৬.৫V), এবং একটি পরিবর্তনশীল রেজিস্টর নিয়ে গঠিত।
২.১.২ ইনস্টলেশন: আলোর বাল্বটি পরীক্ষার বাক্সের নীচে অস্বচ্ছ অন্ধকার বাক্সে ইনস্টল করা আছে এবং এতে একটি আলোর উৎস, একটি উত্তল লেন্স, একটি অপটিক্যাল উইন্ডো হিটার এবং একটি অপটিক্যাল উইন্ডো রয়েছে।
২.১.৩ অপটিক্যাল উইন্ডো হিটার: AC220V পাওয়ার সাপ্লাই, ৯W রেজিস্ট্যান্স ওয়্যার আলোর জানালার উপরের পৃষ্ঠের তাপমাত্রা (৫০°C ~ ৫৫°C) উপযুক্ত নিশ্চিত করার জন্য মোড়ানো আছে।
২.১.৪ উত্তল লেন্স: ৫১ মিমি ব্যাস, ৫১ মিমি ব্যাসের একটি রিং সম্পূর্ণভাবে তৈরি করার জন্য সামঞ্জস্য এবং ক্যালিব্রেট করা হয়েছে এবং রিংয়ের বাইরে অন্য কোনও আলো নেই।
২.১.৫ অপটিক্যাল উইন্ডো: অবাধ আলো প্রেরণকারী ফিল্ম এবং অন্ধকার বাক্স নিয়ে গঠিত।
২.২ ফটোইলেকট্রিক ডিটেক্টর:
২.২.১ ফটোডিটেক্টর: ফটোমাল্টিপ্লায়ার টিউব, এমপ্লিফিকেশন ফিল্টার, শাটার, ফিল্টার, নিউট্রাল ফিল্টার, উত্তল লেন্স, অপটিক্যাল উইন্ডো ইত্যাদি নিয়ে গঠিত।
২.২.২ ফটোমাল্টিপ্লায়ার টিউব:
২.২.২.১, ফটোমাল্টিপ্লায়ার টিউব প্যারামিটার: ভোল্টেজ: DC ১০০০V, পাওয়ার সাপ্লাই: ইনপুট ১২V, আউটপুট ০ ~ -১২০০V ২mA
২.২.২.২, ফটোইলেকট্রিক সিস্টেম প্রসেসিং: ফটোইলেকট্রিক ডিটেক্টর হল একটি ফটোমাল্টিপ্লায়ার টিউব, যা A/D নম্বর টেমপ্লেটের সাথে সংযুক্ত, মাল্টি-স্টেজ এমপ্লিফিকেশন কম্পিউটার দ্বারা প্রসেস করা হয়। সময়ের সাথে আলোর ট্রান্সমিটেন্সের সংশ্লিষ্ট অপটিক্যাল ডেনসিটি ক্রমাগত পরিমাপ করতে পারে, যা বর্ণালী সংবেদনশীলতা প্রতিক্রিয়ার সংখ্যা, খালি চোখের প্রতিক্রিয়ার অনুরূপ এবং ডার্ক কারেন্ট ০.০০১uA এর কম। ফটোমাল্টিপ্লায়ার টিউবের সর্বনিম্ন সংবেদনশীলতা অপটিক্যাল পাথে ০.৫ নিউট্রাল ফিল্টার এবং একটি ND-২ এমপ্লিফিকেশন ফিল্টার ১০০ শতাংশ পড়া যেতে পারে।
২.২.৩ এমপ্লিফাই ফিল্টার: ND-২.০ এর আলোর ট্রান্সমিটেন্স ৯৫% এবং A আলোর উৎসের তাপমাত্রা K=২৮৫৪।
২.২.৪ লাইট গেট: ব্যাফেলের জন্য, সংশোধিত আলোর ট্রান্সমিটেন্স ০% ব্যবহারের জন্য।
২.২.৫ ফিল্টার: ক্ষতিপূরণ ফিল্টার, ০.১ ~ ১.০ এবং ২.০ এর অপটিক্যাল ডেনসিটি মোট ১১ টি পিস।
২.২.৬ নিউট্রাল ফিল্টার: ND-০.৫, আলোর ট্রান্সমিটেন্স ৩১.৭%, A আলোর উৎসের রঙের তাপমাত্রা K = ২৮৫৪।
২.২.৭ উত্তল লেন্স: ৫১ মিমি ব্যাস উপরের এবং নীচের ক্যামেরা বাক্সগুলির মধ্যে স্বচ্ছ প্লেটে সরাসরি রশ্মিকে একটি ছোট, তীব্র স্পটে ফোকাস করতে সক্ষম করে।
২.২.৭ অপটিক্যাল সিস্টেমের ক্যালিব্রেশন: ৩.০ এর অপটিক্যাল ডেনসিটি এবং ৫৫০-৬৫০ nm তরঙ্গদৈর্ঘ্যের একটি নিউট্রাল ফিল্টার ব্যবহার করা হয়।
২.২.৮ অপটিক্যাল উইন্ডো: অবাধ আলো প্রেরণকারী ফিল্ম এবং অন্ধকার বাক্স নিয়ে গঠিত।
প্যারামিটার:
রেডিয়েশন কোন:
৩.১ রেডিয়েশন কোন: ২৬০০W রেট করা পাওয়ারের হিটিং উপাদান দিয়ে গঠিত, যা নমুনা পৃষ্ঠের কেন্দ্রে ১০KW/মি²~৫০KW/মি² বিকিরণ তীব্রতা সরবরাহ করতে পারে। নমুনার কেন্দ্র থেকে ২৫ মিমি দূরে দুটি অন্যান্য অবস্থানে বিকিরণ পরিমাপ করার সময়, এই দুটি অবস্থানে বিকিরণ নমুনার কেন্দ্রের বিকিরণের কমপক্ষে ৮৫% হতে হবে।
৩.২ রেডিয়েন্ট কোন হিটার: এটি একটি স্বাধীন পাওয়ার সাপ্লাই দ্বারা চালিত হয়। একক-ফেজ আইসোলেশন ট্রান্সফরমারের পাওয়ার ৩০০০W। তাপমাত্রা নিয়ন্ত্রণ একটি দ্রুত-চক্র থাইরিস্টর দ্বারা নিয়ন্ত্রিত হয়, এবং নিয়ন্ত্রণ তাপমাত্রা ±২°C এ স্থিতিশীল রাখা যেতে পারে।
৩.৩ হিট ফ্লো মিটার: পরিমাপের পরিসীমা ৫০kw/মি², ১০ মিমি ব্যাসের সমতল এলাকার বিকিরণ এলাকা গ্রহণ করে, পৃষ্ঠটি ম্যাট কালো দিয়ে আবৃত, জল শীতলীকরণ ব্যবহার করে।
৩.৪ ইগনাইটার: ইগনাইটার নজলটি Φ৪.০ মিমি অ্যাপারচার কপার টিউব দিয়ে তৈরি, শিখার দৈর্ঘ্য, অনুভূমিক পরিমাপ ৩০ মিমি।
গ্যাস সরবরাহ ব্যবস্থা:
৪.১ গ্যাস উৎস: ৯৫% বিশুদ্ধতা, প্রোপেন এবং বাতাসের মিশ্রণ, চাপ ১৭০Kpa
৪.২ প্রোপেন ফ্লোমিটার: ১~১০০ সেমি³/মিনিট
৪.৩ এয়ার ফ্লোমিটার: ৫~৫০০ সেমি³/মিনিট
সম্পূর্ণ কর্মক্ষমতা:
১. আলোর ট্রান্সমিটেন্স রেজোলিউশন: ০.০০০০১%;
২. পরিমাপের পরিসীমা: ০-১০০ শতাংশ; পরিমাপের সময় স্বয়ংক্রিয় শিফটিং।
৩. পরিমাপের নির্ভুলতা: ± ৩%;
৪. কাজের ভোল্টেজ: AC২০০-২৪০V ৫০Hz;
৫. পরিবেষ্টিত আর্দ্রতা: ঘরের তাপমাত্রা -৪০ °C
৬. কাজের পরিবেশ: যখন যন্ত্রটি চলছে, তখন সরাসরি আলো এড়ানো উচিত এবং কোনও জোরপূর্বক বায়ুপ্রবাহ থাকা উচিত নয়।

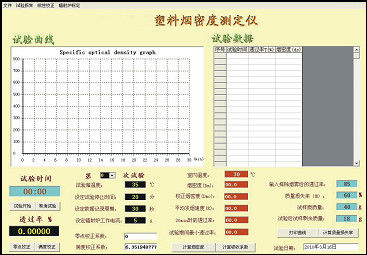

৭. পরিমাপ সফ্টওয়্যার: কম্পিউটার অপারেটিং ইন্টারফেসের উপর ভিত্তি করে, LabVIEW স্টাইল। ট্রান্সমিটেন্স এবং সময় বক্ররেখা প্রদর্শন করে। চীনা এবং ইংরেজি ইন্টারফেস, এবং উভয় চীনা এবং ইংরেজিতে নির্দেশিকা ম্যানুয়াল সরবরাহ করে। চিত্র ৩ দেখুন
![]()
