IEC60332-3 তারের এবং তারের বান্ডিলগুলির উল্লম্ব শিখার প্রচারের জন্য টেস্ট যন্ত্রপাতি
পণ্যের বর্ণনা:
এই সরঞ্জামগুলি উল্লম্ব শিখা প্রচারের ডিভাইসটির ক্ষমতা বাধা দেওয়ার জন্য নির্দিষ্ট অবস্থার অধীনে বাচ্চা তারের এবং তারের বা ফাইবার অপটিক কেবলের উল্লম্ব ইনস্টলেশন মূল্যায়নের জন্য ব্যবহৃত হয়, ডিভাইস শেলটি পুরো SUS304 স্টেইনলেস স্টিল দিয়ে তৈরি করা হয়, পুরো টেস্ট বক্সের মাধ্যমে , বায়ু উত্স, ইস্পাত মই, নিঃসরণ পরিশোধন ব্যবস্থা, ইগনিশন উত্স এবং অন্যান্য উপাদান।
মানসমূহ:
IEC60332-3-21: 2018 "আগুনের শর্তে কেবল এবং কেবল জ্বালানোর জন্য পরীক্ষা - অংশ 32: উল্লম্ব-মাউন্টযুক্ত বাঞ্ছিত তারগুলি এবং কেবলগুলির উল্লম্ব শিখার বর্ধনের জন্য পরীক্ষা" এএফআর
ডিভাইস রচনা:
1. পরীক্ষা চেম্বার

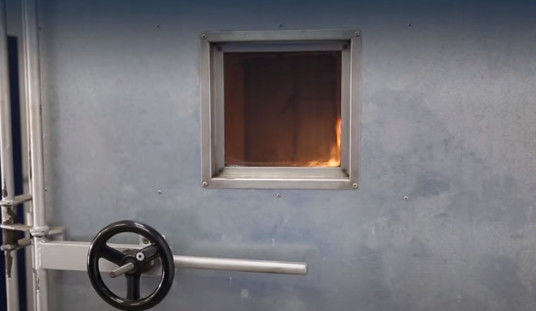

পরীক্ষামূলক ডিভাইসটি একটি স্ব-সমর্থনকারী বাক্স যার প্রস্থ (1000 ± 100) মিমি, গভীরতা (2000 ± 100) মিমি এবং উচ্চতা (100000 এর 4000) মিমি।পিছনের প্রাচীর এবং পরীক্ষার চেম্বারের উভয় পক্ষের তাপ হস্তান্তর সহগ সহ প্রায় 0.7W, এম -2 কে -1 (1.5 মিমি পুরু এসইউ 3030 স্টেইনলেস স্টিল প্লেট সমন্বিত, 65 মিমি পুরু অন্তরক খনিজ ফাইবার দিয়ে আচ্ছাদন সহ তাপ নিরোধক দিয়ে তৈরি করা হয় ), এবং একটি বাহ্যিক প্রাচীর।দরজা 1.5 মিমি পুরু US304 স্টেইনলেস স্টিল ব্যবহার করে।
2. বায়ু উত্স
২.১ এয়ার ইনলেটটি বায়ু প্রবাহের সাথে সামঞ্জস্যযোগ্য বায়ু প্রবাহের সাথে সজ্জিত এবং বায়ু প্রবাহের হার (5000 ± 500) দহন চেম্বারে এল / এমএন হয়।এয়ার আউটলেটটি ডিজিটাল অ্যানোমিটার দিয়ে সজ্জিত।
২.২ পরীক্ষা শেষ হওয়ার পরে: আগুন বন্ধের পরে যদি এক ঘন্টা ধরে নমুনা জ্বলতে থাকে তবে একটি অ্যালার্ম সেট করা হয় এবং দক্ষিণ বাহিনী দ্বারা দহন বন্ধ করার জন্য ডিভাইস ব্যবহার করা হয়।
3. কপার মই টাইপ
প্রশস্ত (500 ± 5) মিমি স্ট্যান্ডার্ড ইস্পাত মই প্রস্থ (800 ± 10) মিমি প্রশস্ত ইস্পাত সিঁড়ি SUS304 দিয়ে তৈরি স্টেইনলেস স্টিল বার এক্সস্ট পিউরিফিকেশন ডিভাইস পরীক্ষার চেম্বার উপরের দিকে এক্সস্টাস্ট ফ্যান রয়েছে, বাক্সের অভ্যন্তরে নিষ্কাশন গ্যাস 6 এমএস গতিতে বাক্সটি প্রত্যাহার করে এবং এটি একটি ডিজিটাল ডিসপ্লে অ্যানোমিটার সহ ধোঁয়া সংগ্রহের টাওয়ারে প্রেরণ করুন।
4. নির্গমন পরিশোধন ডিভাইস
৪.১ টেস্ট বাক্সের উপরের অংশটি এক্সস্টাস্ট ফ্যান দিয়ে সজ্জিত এবং বক্স টাইপ এক্সস্টাস্ট গ্যাসটি 6 এম / এস এর গতিতে বাক্স থেকে বের করে দেওয়া হয়।ধোঁয়া সংগ্রহের টাওয়ারটি বাইরে পাঠানো হয়, এবং এক্সস্টাস্ট ভেন্টে একটি ডিজিটাল অ্যানিমোমিটার থাকে।
৪.২ ধূমপান সংগ্রহ এবং ধুলা এবং ধূলিকণা ডিভাইসগুলি (দেখুন DX-349A স্প্রে গ্যাস শোষণের টাওয়ার): অভ্যন্তরীণ অ্যাসিড এবং ক্ষার প্রতিরোধক প্লাস্টিক, 800 মিমি ব্যাস, 4000 মিমি উচ্চতা
5.1 প্রকার: ইগনিশন উত্সে এক বা দুটি ব্যান্ড-প্রকারের প্রোপেন গ্যাস বার্নার এবং তাদের সম্পর্কিত ফ্লো মিটার এবং ভেনচুরি মিশ্রককে অন্তর্ভুক্ত করা উচিত।আগুনের সরবরাহের পৃষ্ঠটি 1.32 মিমি ব্যাসের 242 সমতল ধাতু প্লেটগুলির হওয়া উচিত।এই গর্তগুলির কেন্দ্রের দূরত্ব ৩.২ মিমি এবং এগুলি যথাক্রমে ৮১, ৮০ এবং ৮১ টি সারি দিয়ে তিনটি সারিতে স্তম্ভিত হয়।আকার 257 × 4.5 মিমি মধ্যে হয়।এছাড়াও, ফায়ার বোর্ডের উভয় পাশে ছোট ছোট গর্তগুলির একটি সারি খোলা হয়।এই গাইড গর্তগুলি গিগাবাইট / টি 18380.31-2008 টর্চের প্রয়োজনীয়তা মেনে শিখার স্থির দাহ্যতা বজায় রাখতে পারে।
5.2 প্রতিটি টর্চ একটি রোট ব্যাস বা ভর প্রবাহ মিটার দিয়ে সজ্জিত যা প্রোপেন এবং বায়ুর প্রবাহকে নির্ভুলভাবে নিয়ন্ত্রণ করতে পারে।প্রোপেন ফ্লো মিটার: 3-30umin2.5 বর্গ, বায়ু প্রবাহ মিটার: 10-100umin 2.5 বর্গ 53 পাইলট উত্স অবস্থান অনুভূমিকভাবে রাখুন, (75 ± 5) মিমিটি তারের নমুনার সামনের পৃষ্ঠ থেকে, (600 ± 5) মিমি থেকে চেম্বারের নীচে এবং তামা সিড়ির অক্ষটি প্রতিসম হয়।মশালটির ফায়ার পয়েন্টটি মইয়ের দুটি ক্রসপিসের মাঝে এবং নমুনার নীচের প্রান্ত থেকে কমপক্ষে 500 মিমি কেন্দ্রিক হওয়া উচিত।
প্রযুক্তিগত পরামিতি
| দহন চেম্বারের অভ্যন্তরীণ মাত্রা |
1000 মিমএক্স 2000 মিমি x 4000 মিমি (ডাব্লু * ডি * এইচ) |
| স্টিল মই আকার |
500 মিমি × 3500 মিমি (ডাব্লু * এইচ), প্রশস্ত প্রকার 800 × 3500 মিমি |
| টাইপ টর্চ সহ |
জিবি / T18380.31-2008 এর সাথে সঙ্গতিপূর্ণ |
| ভেনচুরি মিশ্রণকারী |
GBT18380.31-2008 এর সাথে সঙ্গতিপূর্ণ |
| দহন চেম্বারে বায়ু প্রবাহ সামঞ্জস্য |
4500-500L / মিনিট |
| প্রোপেন প্রবাহ নিয়ন্ত্রণ |
3-30L / মিনিট |
| সংকুচিত বায়ু প্রবাহ নিয়ন্ত্রণ |
10-100L / মিনিট |
| অ্যানিমোমিটার |
0.05-5m / s |
| ডিজিটাল থার্মোমিটার |
0 ～ 400 ℃
|
| মশাল অবস্থানের ধরণ সহ |
উচ্চ 600 ± 5 মিমি, কোনও স্থায়ী আনুভূমিক দূরত্ব
|
