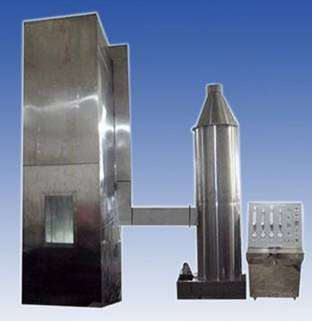

DX8349 ওয়্যার অ্যান্ড ক্যাবল বান্ডেল জ্বলন পরীক্ষক

প্রয়োগের ক্ষেত্রঃএটি উল্লম্বভাবে ইনস্টল করা bundled তার এবং তারের বা অপটিক্যাল তারের নির্দিষ্ট অবস্থার অধীনে শিখা ছড়িয়ে প্রতিরোধ করার ক্ষমতা মূল্যায়ন করতে ব্যবহৃত হয়,এবং ব্যবহার প্রক্রিয়া ধোঁয়া ধুলো অপসারণ টাওয়ার সঙ্গে সহযোগিতা করতে হবেপুরো মেশিনটি বেশ কয়েকটি অংশ নিয়ে গঠিত, যেমন একটি পরীক্ষার চেম্বার, একটি বায়ু উত্স, একটি ইস্পাত সিঁড়ি, একটি নির্গমন বিশুদ্ধকরণ সিস্টেম এবং একটি জ্বলন উত্স।

স্ট্যান্ডার্ড মেনে চলুনঃGB/T18380.31-2008, IEC60332-3-10-2018 "Flame Conditions Part 31 এর অধীনে ক্যাবল এবং অপটিক্যাল ক্যাবলগুলির জ্বলন পরীক্ষাঃউল্লম্বভাবে ইনস্টল করা bundled তারের এবং তারের শিখা উল্লম্ব ছড়িয়ে পরীক্ষা ডিভাইস" GB / T18380 প্রয়োজনীয়তা পূরণ করতে পারেন.32-2008/IEC60332-3-21:2000 অগ্নিকুণ্ডের অবস্থার অধীনে তারের এবং অপটিক্যাল তারের অগ্নি পরীক্ষা পার্ট 32: উল্লম্বভাবে ইনস্টল করা bundled তারের এবং তারের অগ্নি উল্লম্ব ছড়িয়ে পরীক্ষাএএফ/আর শ্রেণী", GB/T18380.33-2008/IEC60332-3-22:2000 "ফ্ল্যামের অবস্থার অধীনে তারের এবং অপটিক্যাল তারের অগ্নি জ্বলন্ত পরীক্ষা অংশ 33:উল্লম্বভাবে ইনস্টল করা ব্যান্ডেলড তার এবং তারের - ক্লাস A এর শিখা উল্লম্ব বিস্তার পরীক্ষা", GB/T18380.35-2008/IEC60332-3-24:2000 অগ্নিকুণ্ডের অবস্থার অধীনে তারের এবং অপটিক্যাল তারের অগ্নি পরীক্ষা অংশ 35: উল্লম্বভাবে মাউন্ট bundled তারের এবং তারের অগ্নি উল্লম্ব ছড়িয়ে পরীক্ষাসি", GB/T18380.36-2008/IEC60332-3-25:2000 √ অগ্নি পরিস্থিতিতে তারের এবং অপটিক্যাল তারের অগ্নি পরীক্ষা পার্ট 36: উল্লম্বভাবে মাউন্ট bundled তারের এবং তারের অগ্নি ছড়িয়ে পরীক্ষাডি"।

টেকনিক্যাল প্যারামিটারঃ

• পরীক্ষার চেম্বারঃ পরীক্ষামূলক ডিভাইসটি একটি স্ব-সমর্থন চেম্বার হওয়া উচিত যার প্রস্থ (1000±100) মিমি, গভীরতা (2000±100) মিমি এবং উচ্চতা (4000±100) মিমি।পরীক্ষার চেম্বারের পিছনের দেয়াল এবং উভয় পক্ষের তাপ স্থানান্তর সহগ প্রায় 0 হতে হবে.7W?m-2? K-1 তাপ নিরোধক, 1.5mm পুরু USU304 স্টেইনলেস স্টীল প্লেট, মাঝখানে 65mm পুরু নিরোধক খনিজ ফাইবার, বাইরে 1.5mm পুরু USU304 স্টেইনলেস স্টীল প্লেট

2বায়ু উৎসঃ

বায়ু ইনলেট একটি ডিজিটাল বায়ু গতি anemometer দিয়ে সজ্জিত করা হয়, এবং বায়ু গ্যাস প্রবাহ হার (5000 ± 500) L / মিনিট।

পরীক্ষা শেষ হলেঃ যদি নমুনাটি আগুন বন্ধ করার পরও এক ঘন্টা জ্বলতে থাকে, তবে একটি অ্যালার্ম এবং একটি ডিভাইস রয়েছে যা বৃষ্টির কারণে জ্বালানির জোর করে বন্ধ করে দেয়।

3. ইস্পাত সিঁড়ি প্রকারঃ প্রশস্ত (500±5) মিমি স্ট্যান্ডার্ড ইস্পাত সিঁড়ি (800±10) মিমি প্রশস্ত ইস্পাত সিঁড়ি USU304 স্টেইনলেস স্টীল বৃত্তাকার তৈরি

4. ডিসচার্জ শুদ্ধকরণ ডিভাইসঃ

পরীক্ষার চেম্বারের উপরের অংশটি একটি ডিজিটাল এনিমোমিটার দিয়ে সজ্জিত যাতে নিশ্চিত করা যায় যে বাতাসের প্রবাহের হার 8M/S এর চেয়ে কম, যা পরীক্ষার চেম্বারের বায়ু প্রবাহকে প্রভাবিত করবে না।

ধোঁয়া সংগ্রহ এবং ধোয়ার ডিভাইসঃ SUS304 স্টেইনলেস স্টীল, ব্যাসার্ধ 800mm, উচ্চতা 3500mm।

জ্বালানীর উৎস

1. প্রকারঃ জ্বালানীর উৎস এক বা দুটি বেল্ট প্রোপেন গ্যাস ব্লোয়ার এবং তাদের সমর্থনকারী ফ্লোমিটার এবং ভেন্টুরি মিক্সার অন্তর্ভুক্ত করা উচিত।আগুনের পৃষ্ঠ 242 সমতল ধাতু প্লেট 1 ব্যাসার্ধ সঙ্গে সঙ্গে ড্রিল করা উচিত.32 মিমি, এই গর্তগুলির কেন্দ্রীয় দূরত্ব 3.2 মিমি, এবং তারা তিনটি সারিতে বিভক্ত, প্রতিটি সারিতে 81, 80 এবং 81, 257×4.5 মিমি নামমাত্র আকারের পরিসরে বিতরণ করা হয়।ফ্লেমথ্রোয়ারের প্রতিটি পাশে ছোট ছোট গর্তের একটি সারি কাটা হয়, এবং এই পাইলট গর্তগুলি শিখাটি ধারাবাহিকভাবে জ্বলতে রাখতে পারে। প্রতিটি ব্লোয়ারকে প্রোপেন এবং বায়ু প্রবাহের হার নিয়ন্ত্রণের জন্য একটি সুনির্দিষ্ট ডিভাইস দিয়ে সজ্জিত করা উচিত।রোটামেটার বা ভর প্রবাহ মিটার ব্যবহার করা যেতে পারে

2. জ্বালানীর উৎসের কাছে ব্লাস্টারটি অনুভূমিকভাবে স্থাপন করা উচিত, তারের নমুনার সামনের পৃষ্ঠ থেকে (75±5) মিমি দূরে, পরীক্ষার চেম্বারের নীচে (600±5) মিমি দূরে,এবং ইস্পাত সিঁড়ির অক্ষের সাথে সমান্তরালব্লাভটর্চের ইগনিশন পয়েন্টটি স্টিলের সিঁড়ির দুইটি স্টেজ এবং নমুনার নীচের প্রান্ত থেকে কমপক্ষে 500 মিমি দূরে অবস্থিত হওয়া উচিত।
