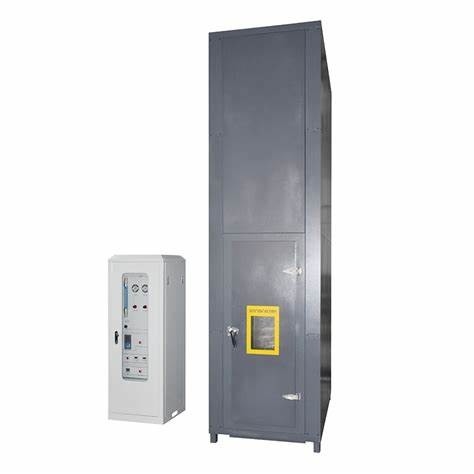

ওয়্যার অ্যান্ড ক্যাবল বান্ডেল জ্বলন পরীক্ষার মেশিন

DX8349ডব্লিউআইআরই & ক্যাবল ব্যান্ডেল জ্বলন পরীক্ষামেশিন

প্রয়োগের ক্ষেত্রঃএটি উল্লম্বভাবে ইনস্টল করা bundled তার এবং তারের বা অপটিক্যাল তারের নির্দিষ্ট অবস্থার অধীনে শিখা ছড়িয়ে প্রতিরোধ করার ক্ষমতা মূল্যায়ন করতে ব্যবহৃত হয়,এবং ব্যবহার প্রক্রিয়া ধোঁয়া ধুলো অপসারণ টাওয়ার সঙ্গে সহযোগিতা করতে হবেপুরো মেশিনটি বিভিন্ন অংশে গঠিত, যেমন একটি পরীক্ষার চেম্বার, একটি বায়ু উত্স, একটি ইস্পাত সিঁড়ি, একটি নির্গমন বিশুদ্ধকরণ সিস্টেম এবং একটি জ্বলন উত্স।

স্ট্যান্ডার্ড মেনে চলুনঃGB/T18380.31-2008, IEC60332-3-10-2018 "Flame Conditions Part 31 এর অধীনে ক্যাবল এবং অপটিক্যাল ক্যাবলগুলির জ্বলন পরীক্ষাঃউল্লম্বভাবে ইনস্টল করা bundled তারের এবং তারের শিখা উল্লম্ব ছড়িয়ে পরীক্ষা ডিভাইস" GB / T18380 প্রয়োজনীয়তা পূরণ করতে পারেন.32-2008/IEC60332-3-21:2000 অগ্নিকুণ্ডের অবস্থার অধীনে তারের এবং অপটিক্যাল তারের অগ্নি পরীক্ষা পার্ট 32: উল্লম্বভাবে ইনস্টল করা bundled তারের এবং তারের অগ্নি উল্লম্ব ছড়িয়ে পরীক্ষাএএফ/আর শ্রেণী", GB/T18380.33-2008/IEC60332-3-22:2000 "ফ্লেম শর্তাবলী অধীনে তারের এবং অপটিক্যাল তারের শিখা জ্বলন্ত পরীক্ষা পার্ট 33:উল্লম্বভাবে ইনস্টল করা ব্যান্ডেলড তার এবং তারের - ক্লাস A এর শিখা উল্লম্ব বিস্তার পরীক্ষা", GB/T18380.35-2008/IEC60332-3-24:2000 অগ্নিকুণ্ডের অবস্থার অধীনে তারের এবং অপটিক্যাল তারের অগ্নি পরীক্ষা অংশ 35: উল্লম্বভাবে মাউন্ট bundled তারের এবং তারের অগ্নি উল্লম্ব ছড়িয়ে পরীক্ষাসি", GB/T18380.36-2008/IEC60332-3-25:2000 √ অগ্নি পরিস্থিতিতে তারের এবং অপটিক্যাল তারের অগ্নি পরীক্ষা পার্ট 36: উল্লম্বভাবে মাউন্ট bundled তারের এবং তারের অগ্নি ছড়িয়ে পরীক্ষাডি"।

টেকনিক্যাল প্যারামিটারঃ

1. পরীক্ষার চেম্বারঃ পরীক্ষামূলক ডিভাইসটি একটি স্ব-সমর্থন চেম্বার হওয়া উচিত যার প্রস্থ (1000±100) মিমি, গভীরতা (2000±100) মিমি এবং উচ্চতা (4000±100) মিমি।পরীক্ষার চেম্বারের পিছনের দেয়াল এবং উভয় পক্ষের তাপ স্থানান্তর সহগ প্রায় 0 হতে হবে.7W?m-2? K-1 তাপ নিরোধক, 1.5mm পুরু USU304 স্টেইনলেস স্টীল প্লেট, মাঝখানে 65mm পুরু নিরোধক খনিজ ফাইবার, বাইরে 1.5mm পুরু USU304 স্টেইনলেস স্টীল প্লেট

2বায়ু উৎসঃ

বায়ু ইনলেট একটি ডিজিটাল বায়ু গতি anemometer দিয়ে সজ্জিত করা হয়, এবং বায়ু গ্যাস প্রবাহ হার (5000 ± 500) L / মিনিট।

পরীক্ষা শেষ হলেঃ যদি নমুনাটি আগুন বন্ধ করার পরও এক ঘন্টা জ্বলতে থাকে, তবে একটি অ্যালার্ম এবং বৃষ্টির কারণে জ্বালানি জোর করে বন্ধ করার একটি ডিভাইস রয়েছে।

3. ইস্পাত সিঁড়ি প্রকারঃ প্রশস্ত (500±5) মিমি স্ট্যান্ডার্ড ইস্পাত সিঁড়ি (800±10) মিমি প্রশস্ত ইস্পাত সিঁড়ি USU304 স্টেইনলেস স্টীল বৃত্তাকার তৈরি

4. ডিসচার্জ শুদ্ধকরণ ডিভাইসঃ

পরীক্ষার চেম্বারের উপরের অংশটি একটি ডিজিটাল এনিমোমিটার দিয়ে সজ্জিত যাতে নিশ্চিত করা যায় যে বাতাসের প্রবাহের হার 8M/S এর চেয়ে কম, যা পরীক্ষার চেম্বারের বায়ু প্রবাহকে প্রভাবিত করবে না।

ধোঁয়া সংগ্রহ এবং ধোয়ার ডিভাইসঃ SUS304 স্টেইনলেস স্টীল, ব্যাসার্ধ 800mm, উচ্চতা 3500mm।

জ্বালানীর উৎস

1. প্রকারঃ জ্বালানীর উৎস এক বা দুটি বেল্ট প্রোপেন গ্যাস ব্লোয়ার এবং তাদের সমর্থনকারী ফ্লোমিটার এবং ভেন্টুরি মিক্সার অন্তর্ভুক্ত করা উচিত।আগুনের পৃষ্ঠ 242 সমতল ধাতু প্লেট 1 ব্যাসার্ধ সঙ্গে সঙ্গে ড্রিল করা উচিত.32 মিমি, এই গর্তগুলির কেন্দ্রীয় দূরত্ব 3.2 মিমি, এবং তারা তিনটি সারিতে বিভক্ত, প্রতিটি সারিতে 81, 80 এবং 81, 257 × 4.5 মিমি নামমাত্র আকারের পরিসরে বিতরণ করা হয়। উপরন্তু,ফ্লেমথ্রোয়ারের প্রতিটি পাশে ছোট ছোট গর্তের একটি সারি কাটা হয়, এবং এই পাইলট গর্তগুলি শিখাটি ধারাবাহিকভাবে জ্বলতে রাখতে পারে। প্রতিটি ব্লোয়ারকে প্রোপেন এবং বায়ু প্রবাহের হার নিয়ন্ত্রণের জন্য একটি সুনির্দিষ্ট ডিভাইস দিয়ে সজ্জিত করা উচিত।রোটামেটার বা ভর প্রবাহ মিটার ব্যবহার করা যেতে পারে

2. জ্বালানীর উৎসের কাছে ব্লাস্টারটি অনুভূমিকভাবে স্থাপন করা উচিত, তারের নমুনার সামনের পৃষ্ঠ থেকে (75±5) মিমি দূরে, পরীক্ষার চেম্বারের নীচে (600±5) মিমি দূরে,এবং ইস্পাত সিঁড়ির অক্ষের সাথে সমান্তরালব্লাভটর্চের ইগনিশন পয়েন্টটি স্টিলের সিঁড়ির দুইটি স্টেজ এবং নমুনার নীচের প্রান্ত থেকে কমপক্ষে 500 মিমি দূরে অবস্থিত হওয়া উচিত।

টেকনিক্যাল প্যারামিটারঃ

1. পরীক্ষার বাক্সের আকার 1000 (W) X2,000 (D) X4,000 (H) মিমি, এবং মাঝখানে খনিজ উল উপাদান বাক্স দিয়ে ভরা হয়

2বক্সের নীচে সামনের দেয়াল থেকে 150 মিমি দূরে এবং 800 (W) X400 (D) মিমি একটি বায়ু ইনপুট স্পেস রয়েছে।

3. উপরের নিষ্কাশন স্থান 300 (W) X 1,000 (D) মিমি।

4. প্রশস্ত স্টেইনলেস স্টীল সিঁড়ি আকার 500 (W) X3,500 (H), 1 টুকরা

5স্ট্যান্ডার্ড স্টেইনলেস স্টীল সিঁড়ি আকার 800 (W) X3,500 (H), 1 টুকরা

6. ২টি স্ট্যান্ডার্ড প্রোপেন বার্নার ডিভাইস

7. 2 ভেন্টুরি গ্যাস মিশ্রণ ডিভাইস

8. প্রেসার গেইজ এবং চাপ কমানোর ভালভ ডিভাইস প্রোপেন এবং বায়ু চাপ 0.1Mpa পর্যন্ত সামঞ্জস্য করতে পারেন

9. Rotameter সামঞ্জস্য এবং গ্যাস প্রবাহ হার সেট

10বক্স স্টিলের সিঁড়ি এবং রেলিং সরবরাহ করে, যা ব্যবহারকারীদের জন্য উপরের দিকে সনাক্ত করা সুবিধাজনক।

11. একটি বল ভালভ সঙ্গে সজ্জিত ম্যানুয়ালি বায়ু উৎস বন্ধ করতে

12. স্বয়ংক্রিয়ভাবে জ্বলন পরীক্ষা সময় সেট করুন, এবং স্বয়ংক্রিয়ভাবে যে সময় গ্যাস উৎস বন্ধ

13. বাক্সের অভ্যন্তরীণ দেয়ালে থার্মোকপল বাক্সের অভ্যন্তরীণ তাপমাত্রা প্রদর্শন করতে পারেন

14জ্বলন বাক্সের মাত্রাঃ 1120 (W) X2195 (D) X5077 (H) মিমি

15কন্ট্রোল বক্সের মাত্রাঃ 1280 (W) X770 (D) X1200 (H) মিমি

16বিদ্যুৎ সরবরাহঃ এসি 220V, 50/60Hz, 2A

17বায়ু উৎসঃ প্রোপেন, বায়ু (গ্রাহক দ্বারা সরবরাহ করা হয়)

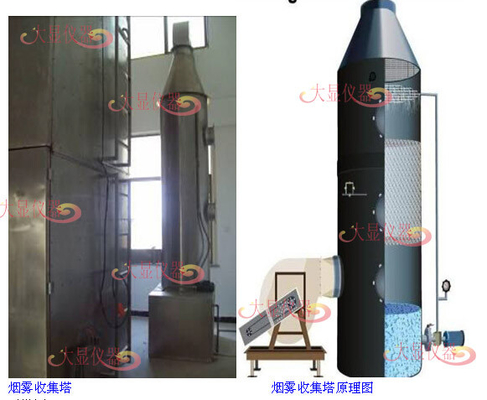

ধোঁয়াশার দূরীকরণ টাওয়ারঃএটি মূলত পরীক্ষামূলক প্রক্রিয়ায় ধোঁয়া গ্যাস উত্পাদন করতে ব্যবহৃত হয় এবং ধোঁয়া ধুলো অপসারণ টাওয়ার দ্বারা প্রক্রিয়াজাত হওয়ার পরে নির্গত গ্যাস পরিবেশ সুরক্ষা প্রয়োজনীয়তা পূরণ করে।

উপাদানঃ স্ক্রাবারের পুরো দেহটি পিপি উপাদান থেকে তৈরি, সিস্টেমে ধাতব উপাদান নেই এবং এটি অত্যন্ত উচ্চ অ্যাসিড এবং ক্ষার প্রতিরোধের এবং জারা প্রতিরোধের আছে;

সঞ্চালন তরল স্তরঃ কলের জল দিয়ে ভরাট করা যেতে পারে, ওয়াশিং তরল দিয়েও ভরাট করা যেতে পারে, ওয়াশিং তরল প্রভাব ভাল,ওয়াশিং টাওয়ারের তলভাগের ক্ষয়ক্ষতির মধ্যে বর্জ্য নির্গমন রোধ করার জন্য;

বায়ু স্তরঃ উত্পাদন বা পরীক্ষামূলক প্রক্রিয়ায় নির্গত নিষ্কাশন গ্যাস যা চিকিত্সা করা প্রয়োজন, এবং বায়ু স্তরটি বায়ু প্রবেশদ্বারের সাথে সংযুক্ত রয়েছে যাতে বর্জ্যটি বায়ু স্তরে প্রবেশ করতে পারে;

ভরাট স্তরঃ স্ক্রাবারের ভরাট উপাদানটি পিপি সমুদ্রের হরিণ প্রকারের মাঝারি গর্তের বল দিয়ে তৈরি, যা বহু দাঁতযুক্ত টেলের্টের আকারে থাকে,এবং ভরাট স্তর পৃষ্ঠের উপর একটি উইন্ডো আছে, যা ভরাট স্তরের বলগুলি পরিষ্কার করার জন্য সুবিধাজনক। ভরাট স্তরের প্রধান ফাংশনটি বায়ু স্তরে নিষ্কাশন গ্যাস ছড়িয়ে দেওয়া এবং এটিকে ছড়িয়ে ছিটিয়ে থাকা বর্জ্য তৈরি করা,যাতে নিষ্কাশন গ্যাস সম্পূর্ণরূপে জল স্প্রে স্তর পরিষ্কার করা যেতে পারে;

জল স্প্রে স্তরঃ জল স্প্রে স্তরের স্প্রিংলারের মাথা স্প্রিংলারের মাথা আটকে না দিয়ে PP120 ডিগ্রি ঘূর্ণন গ্রহণ করে, 95% এলাকা জুড়ে।এবং জল স্প্রে স্তর একটি স্বাধীন উইন্ডো sprinkler মাথা কাজ অবস্থা পরিদর্শন সহজতর করার জন্য আছে;

অ্যান্টি-মেগ স্তরঃ এটি কার্যকরভাবে বায়ুতে অমেধ্যগুলি ফিল্টার করতে পারে এবং একই সাথে এটি নিষ্কাশন গ্যাসে জল কুয়াশা স্ফটিকগুলি স্ক্রাবারের অভ্যন্তরীণ প্রাচীরকে ক্ষয় করতে বাধা দিতে পারে;

সার্কুলেটিং পাম্পঃ সার্কুলেটিং পাম্পটি জল সংরক্ষণের জন্য সার্কুলেটিং তরল স্তরের তরলকে স্প্রিংলার হেডের মাধ্যমে সঞ্চালন করে।

মাত্রাঃ 1500 (W) × 1000 (D) × 3000 (H) মিমি;

পাওয়ার সাপ্লাইঃ এসি 380 ভোল্ট তিন ফেজ, 50/60Hz, 10A।
