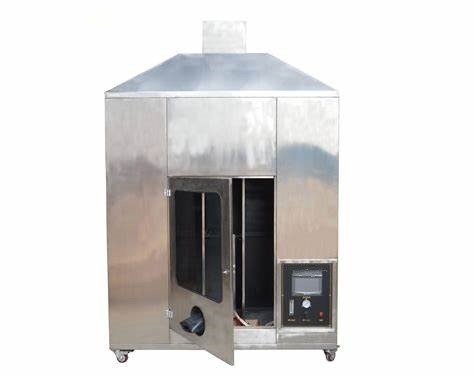

UL1685 ওয়্যার এবং ক্যাবল বার্নিং টেস্টিং মেশিন, একটি একক বা বান্ডেল ক্যাবলের ক্ষমতা মূল্যায়ন করতে ব্যবহৃত

UL1685 ওয়্যার ও ক্যাবল বার্ন টেস্টডিভাইসDX8297

যন্ত্রের ভূমিকা:

ইউএল ১৬৮৫ ওয়্যার অ্যান্ড ক্যাবল ফ্লেম টেস্ট অ্যাপারেটর হল একটি যন্ত্র যা একটি একক বা একত্রীকৃত ক্যাবলের নির্দিষ্ট অবস্থার অধীনে শিখা ছড়িয়ে পড়া প্রতিরোধ করার ক্ষমতা মূল্যায়ন করতে ব্যবহৃত হয়।এবং UL 1685 এর পরীক্ষার প্রয়োজনীয়তা পূরণ করেআইইইই ৩৮৩ এবং আইইইই ১২০২।

ক্যাবলের অগ্নিরোধক পারফরম্যান্স মূল্যায়ন করা হয় 20 kW (70,000 Btu/hr) এর একটি তত্ত্বগত মান সহ 20 kW (70,000 Btu/hr) এর উল্লম্বভাবে স্থাপন করা অগ্নি দিয়ে নমুনাটি জ্বালিয়ে।একটি নির্দিষ্ট ভলিউম স্পেসে 20 মিনিটের জন্য.

টেকনিক্যাল প্যারামিটারঃ

মানদণ্ড:

আইইইই ১২০২

শিখা ছড়িয়ে পড়া - তার এবং তারের পরীক্ষা

আইইইই ৩৮৩

পারমাণবিক বিদ্যুৎকেন্দ্রের জন্য আইই তার, ফিল্ড জয়েন্ট এবং সংযোগকারীগুলির জন্য টাইপ পরীক্ষার মান

ইউএল ১৬৮৫

তারের আগুন ছড়িয়ে পড়া এবং ধোঁয়া উত্পাদন

প্রধান বৈশিষ্ট্যঃ

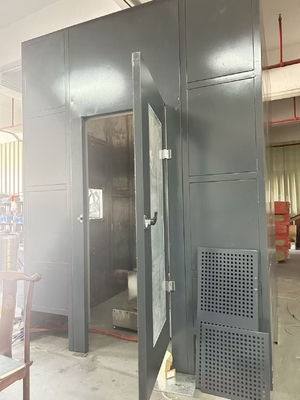

পরীক্ষার জায়গার আকারঃ 2438 (দৈর্ঘ্য) × 2438 (প্রস্থ) × 3353 (উচ্চতা) মিমি, ভলিউমঃ 19.93m3, অভ্যন্তরীণ মেঝে এলাকাঃ 5.94m2;

তাপ জোড়া এবং দ্বি-দিকের এনিমোমিটারগুলি নিষ্কাশন পাইপে তাপমাত্রা এবং গ্যাসের গতি পরিমাপ করতে ব্যবহৃত হয়;

বাইডাইরেকশনাল এনিমোমিটারটি উচ্চ তাপমাত্রার জ্বলন গ্যাসের ঘূর্ণি গতি সঠিকভাবে পরিমাপ করতে ব্যবহৃত হয় যা নিষ্কাশন পাইপে জ্বলন প্রক্রিয়া চলাকালীন উত্পন্ন হয়;

প্যালেটের আকার 305 (দৈর্ঘ্য) × 76 (প্রস্থ) × 2438 (উচ্চতা) মিমি, ইস্পাত সিঁড়িটির প্রস্থ 25±6 মিমি এবং উল্লম্ব প্রস্থ 229 মিমি;

আইইসি ৬০৩৩২-৩ অনুযায়ী ভেন্টুরি মিক্সার সহ প্রোপেন বার্নারের সাথে ব্লোটোর্চ;

বায়ু সরবরাহ এবং বায়ু চাপ এখনও একটি মসৃণ বায়ু প্রবাহ বজায় রাখতে পারে তা নিশ্চিত করার জন্য ভর প্রবাহ নিয়ামক;

তথ্য সংগ্রহ বোর্ডটি অভ্যন্তরীণ উপাদানগুলির তাপমাত্রা এবং বার্নারের শিখা তাপমাত্রা সঠিকভাবে সংগ্রহ এবং পরিমাপ করতে ব্যবহৃত হয়;

গ্যাস এবং বায়ুকে সোলিনয়েড ভালভ দ্বারা নিয়ন্ত্রিত করা যায়;

ধোঁয়া ঘনত্ব পরিমাপ সিস্টেম

প্যারাম্যাগনেটিক অক্সিজেন তাপ মুক্তি হার পরীক্ষা সিস্টেম

কন্ট্রোল প্যানেলে বোতামের মাধ্যমে ম্যানুয়ালি নিয়ন্ত্রণ করা যায় এবং জরুরী ক্ষেত্রে (কম্পিউটার সহ) সরঞ্জামটি বন্ধ করা যায়
