IEC61215 IEC61646 UL1703 ইমপ্যাক্ট টেস্ট সরঞ্জাম

আইইসি 61215 ফোটোভোলটাইক মডিউল হিল মেশিন ইমপ্যাক্ট টেস্ট সরঞ্জাম ইমপ্যাক্ট টেস্টার স্ট্যান্ডার্ড টেস্টিং আইইসি 61646 UL1703

টেকনিক্যাল স্পেসিফিকেশনঃ

1লঞ্চ ডিভাইস

a. পাওয়ার সোর্স হল বায়ু সংকোচকারীর সংকুচিত বায়ু

b. বায়ু চাপঃ 6 ~ 8bar

গ. আইস হকি প্যাকগুলি একক শট দিয়ে ম্যানুয়ালি লোড করা হয়

d. ব্যারেল দৈর্ঘ্য প্রায় 940mm হয়

e. ব্যারেল প্রতিস্থাপন করা যেতে পারে

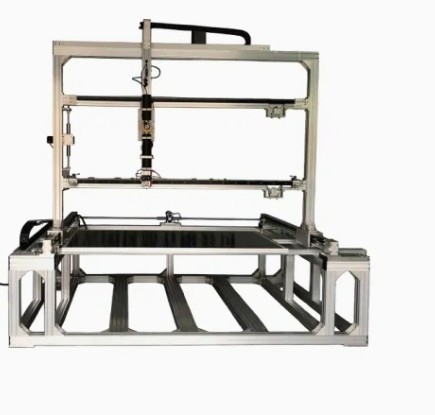

2. একটি মোবাইল পজিশনিং ডিভাইস

a. এক্স-অক্ষ চলন্ত দূরত্ব প্রায় 2100mm হয়

b. Y-অক্ষ চলন্ত দূরত্ব প্রায় 1000mm হয়

C. অবস্থান নির্ধারণের নির্ভুলতা ≤ 1 মিমি

d. আঘাত এলাকা 2000x1000mm

e. গাইডিং মোড একটি উচ্চ মানের আমদানি গাইড রেল

f. ড্রাইভিং মোড আমদানি servo মোটর + সিঙ্ক্রোন চাকা গ্রহণ করে

পজিশনিং কন্ট্রোল মোড হল কম্পিউটারের উপরের নিয়ন্ত্রণের স্বয়ংক্রিয় অবস্থান।

3. গতি পরিমাপ ব্যবস্থা এবং নীতি

a. যখন প্যাকটি ইনফ্রারেড বেগ সেন্সরের মধ্য দিয়ে যায় তখন সময়টি পরিমাপ করে এবং একই সাথে ইনফ্রারেড রশ্মি ব্লক হওয়ার সময়টি ধরুন,প্যাকের গতি V=S/t অনুযায়ী গণনা করা হয়

b. স্পিডমিটার উচ্চ নির্ভুলতা ইনফ্রারেড গতি সেন্সর গ্রহণ

C. ইনফ্রারেড স্পিড সেন্সরের নির্ভুলতা ± 5%

d. স্পিড গ্রেপিং পরিসীমা 0 ~ 40m / s হয়

e. আইস হকি গতিঃ 25 মিমি ব্যাসার্ধের পিকে গতি 23.0m/s±5%

৩৫ মিমি ব্যাসার্ধের পিকে গতি ২৭.২ মিটার/সেকেন্ড ±৫%

ব্যাসার্ধ ৪৫ মিমি পিকে গতি ৩০.৭ মিটার/সেকেন্ড ±৫%

4আইস হকি প্রস্তুতি পদ্ধতি এবং ছাঁচ

a. আইস হকি ছাঁচকে পানি দিয়ে ভরাট করুন এবং এটি ফ্রিজ ফ্রিজে রাখুন, এবং জল ঠান্ডা এবং হিমশীতল হওয়ার পরে,আইস হকি বলটি আলাদাভাবে বের করুন এবং পরে ব্যবহারের জন্য আইস হকি স্টোরেজ বাক্সে রাখুন.

b. ছাঁচ বিশেষ উপাদান যা প্রসারিত এবং বিকৃত করা সহজ নয় তৈরি করা হয়

c. অভ্যন্তরীণ গহ্বরের ব্যাসার্ধ 25mm <1%; 35mm <1%; 45mm <1%

d. এক মোল্ডে ৬টি প্যাক; এক স্পেসিফিকেশনে অন্তত ২টি মোল্ড সেট।

e. ছাঁচ গহ্বর প্রক্রিয়াকরণ প্রযুক্তি উচ্চ নির্ভুলতা CNC মেশিন টুলস দ্বারা প্রক্রিয়াজাত করা হয়

আইস হকি প্যাকের ব্যাসার্ধ 25mm<5%; 35mm<5%; 45mm<5%

গ. আইস হকি বোর্ডের ওজন ৭.৫৩ গ্রাম < ৫%; ২০.৭ গ্রাম < ৫%; ৪৩.৯ গ্রাম < ৫%

h. রেফ্রিজারেটর -১০ ডিগ্রি সেলসিয়াস
