BS476-7উপরিভাগে শিখা ছড়িয়ে পড়ার পরীক্ষার যন্ত্র

BS476-7 পণ্যের ভূমিকাঃ

ফ্লেম স্প্রেড টেস্টারটি BS476-7 স্ট্যান্ডার্ড অনুসারে তৈরি এবং উত্পাদিত হয় এবং বিল্ডিং পণ্যগুলির পার্শ্বীয় শিখা ছড়িয়ে পড়ার কর্মক্ষমতা পরিমাপ করতে ব্যবহৃত হয়।শিখা ছড়িয়ে পড়ার গতি / শিখা ছড়িয়ে পড়ার গতি উপাদানগুলির অগ্নি retardant কর্মক্ষমতা মূল্যায়ন করতে পারেন.

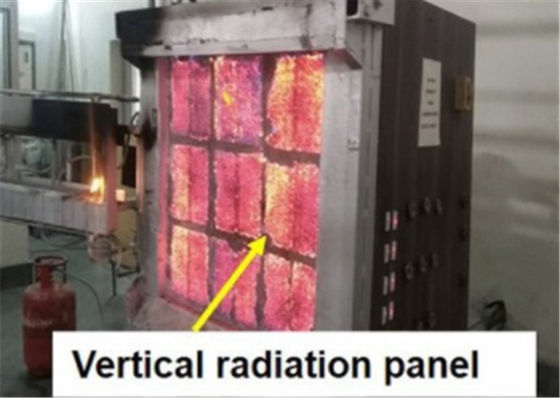

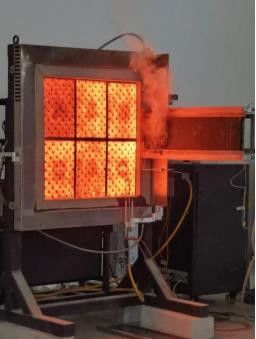

ডিভাইসটি একটি গ্যাস বিকিরণ প্লেটের মাধ্যমে তাপ বিকিরণ করে এবং বিকিরণ তাপকে ক্যালিব্রেট করতে একটি আমদানিকৃত তাপ প্রবাহ মিটার ব্যবহার করে।নমুনা একটি মিশ্র গ্যাস বার্নার দ্বারা জ্বলন্ত হয় নির্দিষ্ট বিকিরণ তাপ অবস্থার অধীনে উপাদান জ্বলন পরীক্ষা করার জন্য; পরীক্ষার নমুনাটি স্পষ্টভাবে ক্যালিব্রেটেড বিকিরণ প্রবাহের সাথে একটি অঞ্চলে প্রকাশ করা হয়, জ্বলন সময়, শিখা ছড়িয়ে পড়া এবং চূড়ান্ত নিভানোর সময় পরিমাপ করা হয়। পরীক্ষার নমুনাটি একটি উল্লম্ব অবস্থানে স্থাপন করা হয়,রেডিয়েশন প্লেটের সাথে সংলগ্ন, এবং স্পষ্টভাবে ক্যালিব্রেটেড বিকিরণ প্রবাহের সাথে একটি এলাকায় উন্মুক্ত করা হয়। ইগনিশন শিখা পরীক্ষার নমুনার কাছে আসে কিন্তু এটির সাথে যোগাযোগ করে না।নমুনার উত্তপ্ত শেষ পৃষ্ঠের উপর বাষ্পীভূত গ্যাস দ্বারা জ্বলন্ত হয়.
অগ্নিসংযোগের পর, অগ্নিপ্রবাহের অগ্রভাগের বিকাশ এবং নমুনার পৃষ্ঠের উপর অনুভূমিকভাবে জ্বলতে এবং প্রতিটি ক্যালিব্রেশন দূরত্ব পৌঁছাতে সময় লাগে তা রেকর্ড করুন।উপকরণটির প্রাসঙ্গিক পরামিতিগুলির আরও পরীক্ষা, যার মধ্যে রয়েছে জ্বলন তাপ, ধ্রুবক জ্বলন তাপ, সমালোচনামূলক প্রবাহের হার, ধ্রুবক জ্বলনের গড় তাপ, মোট তাপ মুক্তি ইত্যাদি।

স্ট্যান্ডার্ডঃ

BS476-7: বিল্ডিং উপকরণ এবং কাঠামোর উপর অগ্নি পরীক্ষা পার্ট 7. পণ্যগুলির ছড়িয়ে পড়া পৃষ্ঠের শ্রেণিবিন্যাস নির্ধারণের জন্য পরীক্ষার পদ্ধতি

কাঠামোগত বৈশিষ্ট্যঃ

3.1. বক্সটি স্টেইনলেস স্টিলের তৈরি, যা সুন্দর এবং জারা প্রতিরোধী; পরিষ্কার করা সহজ; প্রধান কাঠামোঃ এটিতে দুটি স্বাধীন অংশ রয়েছেঃবার্নার ফ্রেমওয়ার্ক এবং নমুনা সমর্থন ফ্রেমওয়ার্ক. দুটি অংশ বোল্ট দ্বারা সংযুক্ত করা হয় এবং নমনীয় যান্ত্রিক সুরক্ষার জন্য বোল্ট আছে।
3.2. রেডিয়েশন প্লেট কেন্দ্র উচ্চতা 1250 ± 100mm হয়, এবং রেডিয়েশন প্লেট এবং সামনের পৃষ্ঠের রেডিয়েশন পৃষ্ঠের মধ্যে কোণ 15 ± 3 ° দ্বারা নিয়ন্ত্রিত করা যেতে পারে;

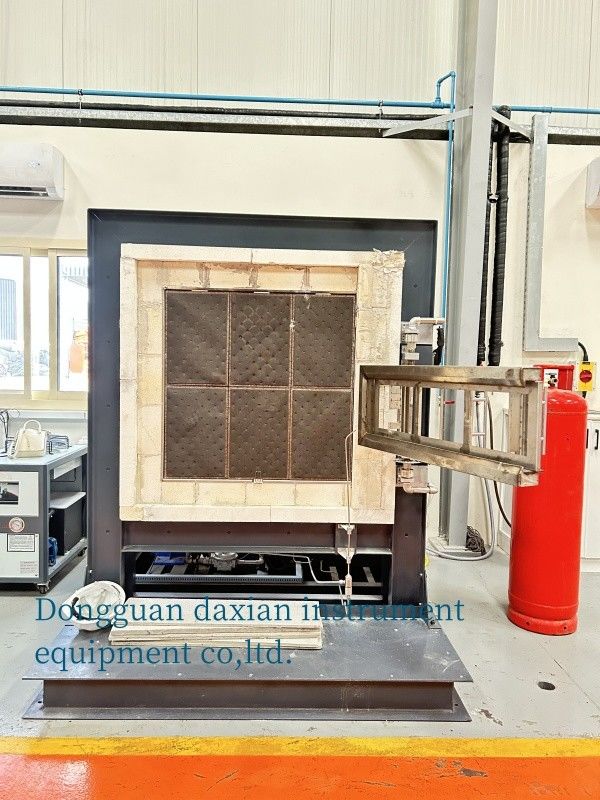

3.3. রেডিয়েশন বোর্ডের আকার 850mm × 850mm, পোরাস অগ্নি প্রতিরোধী টাইলস গঠিত; রেডিয়েশন তীব্রতা প্রায় 80kw / m2 পৌঁছাতে পারে এবং পৃষ্ঠ তাপমাত্রা প্রায় 850 °C পৌঁছাতে পারে।
3.4 বার্নারঃ (200 ± 10) মিমি দীর্ঘ ডাবল হোল সিরামিক টিউব, অভ্যন্তরীণ ব্যাসার্ধ 3 মিমি, বাইরের ব্যাসার্ধ 6.4 মিমি, খালি ইস্পাত পাইপ থেকে তৈরি, প্রোপেন এবং বায়ু প্রবাহ মিটার দিয়ে সজ্জিত,স্ট্যান্ডার্ড (100 ± 20) মিমি উচ্চ শিখা প্রয়োজনীয়তা পূরণের জন্য নিয়মিত ছোট শিখা উচ্চতা.
3.5. পর্যবেক্ষণ স্তরের চিহ্নিতকরণঃ ব্যবহারকারীদের অগ্নির বিস্তার পর্যবেক্ষণ করতে সহায়তা করে; স্টেইনলেস স্টিলের তৈরি, 50 মিমি দূরত্বের সাথে অনুভূমিক এবং উল্লম্বভাবে সেট করা;
3.6. স্টেইনলেস স্টিলের নমুনা ইনস্টলেশন গাইড রেল দিয়ে সজ্জিত। তাপ এবং জারা প্রতিরোধের; নমুনা ইনস্টলেশন একটি টান-আউট টাইপ;
3.7 পর্যবেক্ষণ মিররঃ একটি নিয়মিত কোণ পর্যবেক্ষণ মিরর (750mm × 120mm) দিয়ে সজ্জিত, পরীক্ষার সময় গ্লাস মিরর এবং নমুনা র্যাকের মাধ্যমে শিখা ছড়িয়ে পড়ার হার পর্যবেক্ষণ করা যেতে পারে,এবং ফুট সুইচ মাধ্যমে স্বয়ংক্রিয়ভাবে রেকর্ড করা যাবে.
3.8 নমুনা ক্ল্যাম্পের আকারঃ দৈর্ঘ্য 855 মিমি, প্রস্থ 275 মিমি। (3 ± 0.2) মিমি বেধের স্টেইনলেস স্টিলের প্লেট থেকে তৈরি;
3.9একটি নমুনা চিমনি, 0.5 ± 0.05mm পুরু স্টেইনলেস স্টীল শীট তৈরি, গ্যাস এবং চিমনি ধাতু ক্ষতিপূরণ থার্মোকপলস দিয়ে সজ্জিত।
3.১০ ক্যালিব্রেশন প্লেটঃ অ-জ্বলন্ত প্লেট যার দৈর্ঘ্য ৮৫০ ± ১ মিমি, প্রস্থ ২৭০ মিমি এবং বেধ ২৫ ± ২ মিমি, শুকানোর ঘনত্ব ৯৫০ ± ১০০ কেজি/মি৩।25mm একটি ব্যাসার্ধ এবং 100mm ± 1mm একটি গর্ত ব্যবধান সঙ্গে 8 গর্ত আছে;
3.11 ব্যাকবোর্ড এবং পজিশনিং প্লেটঃ ব্যাকবোর্ডের দৈর্ঘ্য ৮৮৫ মিমি, প্রস্থ ২৭০ মিমি এবং (12 ± 3) মিমি বেধের অ-জ্বলন্ত বোর্ড রয়েছে যার শুকানোর ঘনত্ব (850 ± 100) কেজি/এম৩।পজিশনিং প্লেট উপাদান ব্যাকবোর্ডের সাথে একই এবং (25 ± 2) মিমি প্রশস্ত.

বিএস ৪৭৬ নির্মাণ উপকরণের জন্য সাধারণ মানদণ্ডঃ

BS 476-3 বিল্ডিং উপকরণ এবং উপাদানগুলির উপর অগ্নি পরীক্ষা - ছাদের উন্মুক্ত অংশগুলির উপর অগ্নি পরীক্ষা
BS 476-4 বিল্ডিং উপকরণ এবং কাঠামোর জন্য অগ্নি পরীক্ষা - উপকরণগুলির অগ্নিসংযোগের জন্য পরীক্ষা
BS 476-6 নির্মাণ সামগ্রী এবং উপাদানগুলির জন্য অগ্নি পরীক্ষা - পণ্যগুলির অগ্নি ছড়িয়ে পড়ার জন্য পরীক্ষার পদ্ধতি
BS 476-7 বিল্ডিং উপকরণ এবং উপাদানগুলির অগ্নি পরীক্ষা - পণ্যগুলির শিখা পৃষ্ঠের ছড়িয়ে পড়ার শ্রেণীবিভাগ নির্ধারণের জন্য পরীক্ষার পদ্ধতি
BS 476-8 বিল্ডিং উপাদান এবং উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা - অগ্নি প্রতিরোধের পরীক্ষার পদ্ধতি এবং বিল্ডিং উপাদানগুলির মূল্যায়ন
BS 476-11 বিল্ডিং উপকরণ এবং উপাদানগুলির অগ্নি পরীক্ষা - বিল্ডিং উপকরণগুলির তাপীয় বিকিরণ নির্ধারণ
BS 476-12 বিল্ডিং উপকরণ এবং উপাদানগুলির অগ্নি পরীক্ষা - অগ্নির সাথে সরাসরি যোগাযোগে পণ্যগুলির জ্বলনযোগ্যতার জন্য পরীক্ষার পদ্ধতি
BS 476-20 বিল্ডিং উপকরণ এবং উপাদানগুলির অগ্নি পরীক্ষা - বিল্ডিং উপাদানগুলির অগ্নি প্রতিরোধের জন্য পরীক্ষার পদ্ধতি (সাধারণ নীতি)
BS 476-21 বিল্ডিং উপকরণ এবং উপাদানগুলির জন্য অগ্নি পরীক্ষা - লোড বহনকারী উপাদানগুলির অগ্নি প্রতিরোধের জন্য পরীক্ষার পদ্ধতি
BS 476-22 বিল্ডিং উপকরণ এবং উপাদানগুলির জন্য অগ্নি পরীক্ষা - লোড বহনকারী উপাদানগুলির অগ্নি প্রতিরোধের জন্য পরীক্ষার পদ্ধতি
BS 476-23 বিল্ডিং উপকরণ এবং উপাদানগুলির অগ্নি পরীক্ষা - উপাদানগুলির অগ্নি প্রতিরোধের জন্য উপাদানগুলির অবদানের জন্য পরীক্ষার পদ্ধতি
BS 476-24 নির্মাণ সামগ্রী এবং উপাদানগুলির জন্য অগ্নি পরীক্ষা - পার্ট 24: বায়ুচলাচল নলগুলির অগ্নি প্রতিরোধের পরীক্ষার পদ্ধতি
BS 476-31.1 বিল্ডিং উপকরণ এবং উপাদানগুলির অগ্নি পরীক্ষা - দরজা এবং উইন্ডো সমন্বয়গুলির মাধ্যমে ধোঁয়া প্রবেশের পরিমাপের পদ্ধতি - ঘরের তাপমাত্রায় পরিমাপের পদ্ধতি।

ফ্লেম স্প্রেড ইন্ডেক্স টেস্টারপ্রধান পরামিতিঃ
