আইইসি 62730-2024 5000 ঘন্টা আইসোলেটর মাল্টিপল স্ট্রেস এনভায়রনমেন্ট টেস্টার ল্যাব টেস্টিং মেশিন

IEC62730-2024, IECIEC62217-2012 পলিমার ইনসুলেটর 5000 ঘন্টা মাল্টিপল স্ট্রেস টেস্ট মেশিন পরীক্ষাগার পরীক্ষার যন্ত্র

1. পরীক্ষার নমুনা: একই নকশার দুটি পরীক্ষার ইনসুলেটর, যাদের ক্রিপেজ দূরত্ব 500 মিমি থেকে 800 মিমি এর মধ্যে,

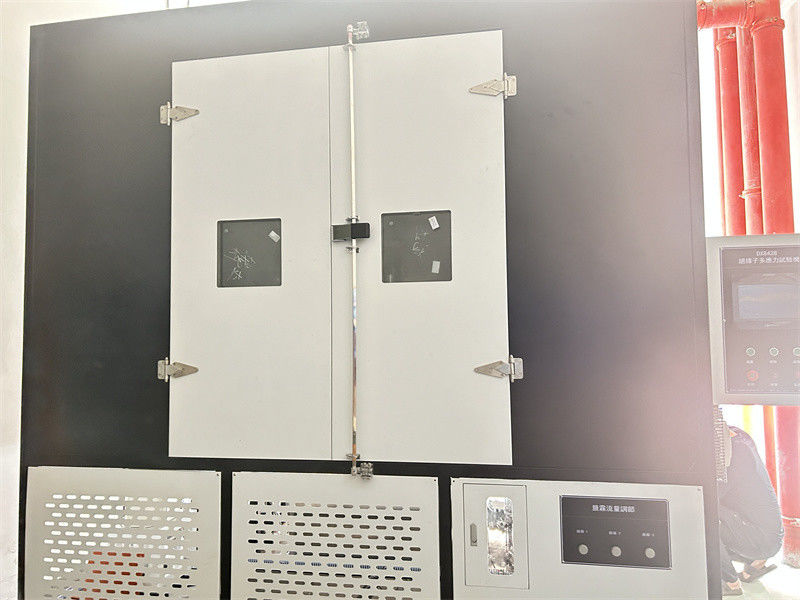

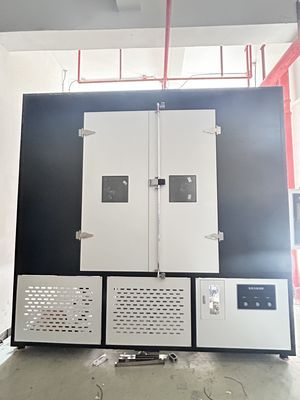

2. পদ্ধতি: একটি সিল করা, আর্দ্রতা-নিরোধক এবং ক্ষয়-প্রতিরোধী পরীক্ষার চেম্বারে পরীক্ষাটি পরিচালনা করুন, যার আয়তন 20M3 এর বেশি হবে না। চিত্র B1 এই পরীক্ষার চেম্বারের একটি স্কিম্যাটিক চিত্র

3. পরীক্ষণে সরঞ্জাম পর্যবেক্ষণের জন্য ওয়াইপার এবং মুভেবেল অতিবেগুনি ফিল্টারের জন্য আলাদা পর্যবেক্ষণ ছিদ্র।

4. পরীক্ষার শর্তাবলী: চিত্র B2-তে দেখানো হয়েছে, ইনসুলেটরের উপর বিভিন্ন স্ট্রেস চক্র প্রয়োগ করা হয়, যা প্রায় 5000 ঘন্টা ধরে পুনরাবৃত্তি করা হয়। সরঞ্জাম চক্র পরীক্ষার সময়, পরীক্ষার নমুনার তাপমাত্রা পরিবর্তন এবং ঘনীভবন হতে হবে।

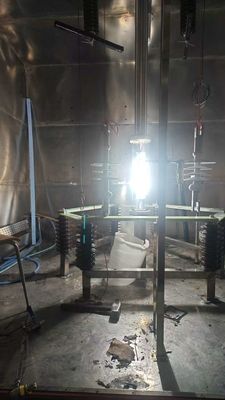

5. চিত্র B3-এ দেখানো হয়েছে, পরীক্ষাটি মাঝখানে উল্লম্বভাবে স্থাপন করা হয়েছে, পরীক্ষার নমুনার সংলগ্ন ছাতার প্রান্ত এবং উপরের অংশের মধ্যে সর্বনিম্ন দূরত্ব 400 মিমি, সেইসাথে পরীক্ষার নমুনা এবং দেয়াল ও মাটির মধ্যে। পরীক্ষা শুরু করার আগে, পরীক্ষার নমুনাটি ডিওনাইজড জল দিয়ে পরিষ্কার করতে হবে,

7. একই ক্রিপেজ দূরত্বের সাথে তিনটি পর্যন্ত নমুনার জোড়া একসাথে পরীক্ষা করা যেতে পারে

8. ভোল্টেজ: পরীক্ষার নমুনার ক্রিপেজ দূরত্বকে (মিমি-তে) 34.6 দ্বারা ভাগ করে প্রাপ্ত মান (20 মিমি/কেভি-এর ক্রিপেজ দূরত্বের সমতুল্য, যা পর্যায় থেকে পর্যায়ের ভোল্টেজের উপর ভিত্তি করে গণনা করা হয়)

9. পাওয়ার সার্কিটের জন্য, যখন ক্রমাগত নেতিবাচক কারেন্ট লোড 250mA (r.m.s) হয়, তখন 1 সেকেন্ডের মধ্যে উচ্চ ভোল্টেজ দিকের সর্বাধিক ভোল্টেজ ড্রপ 5% এর বেশি হওয়া উচিত নয় এবং সুরক্ষার স্তর 1A (r.m.s) এ সামঞ্জস্য করা উচিত

10. সূর্যের আলোর সিমুলেশন: সিমুলেটেড সৌর বিকিরণ একটি জেনন আর্ক ল্যাম্প দ্বারা সরবরাহ করা হয় যার নামমাত্র আউটপুট 6500W এবং দুটি বোরোসিলিকেট গ্লাস ফিল্টার দিয়ে সজ্জিত (উদাহরণ B.4 দেখুন), জেনন আর্ক ল্যাম্প এবং পরীক্ষার নমুনার মধ্যে প্রায় 480 মিমি দূরত্ব সহ

11. প্রতিটি পরীক্ষার শুরুতে, একটি নতুন ল্যাম্প এবং ফিল্টার ব্যবহার করা উচিত। পরীক্ষার সময়, ফিল্টার পরিবর্তন করার সময় (এবং যদি ল্যাম্পেরও প্রয়োজন হয়), এটি ল্যাম্প প্রস্তুতকারকের সুপারিশ অনুযায়ী করা উচিত।
