কম্পিউটার কন্ট্রোল ফায়ার টেস্টিং সরঞ্জাম কন্স ক্যালরিমিটার বিল্ডিং উপকরণ এএসটিএম ই 1474

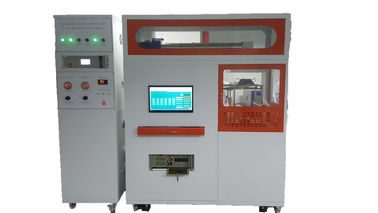

বিল্ডিং উপকরণের জন্য সফটওয়্যার সহ কম্পিউটার কন্ট্রোল ফায়ার টেস্টিং ইকুইপমেন্ট কোন ক্যালোরিমিটার ASTM E 1474

বিবরণ:

কোন ক্যালোরিমিটার হল অগ্নি পরীক্ষার ক্ষেত্রে সবচেয়ে গুরুত্বপূর্ণ বেঞ্চ স্কেল যন্ত্র।

তাপ মুক্তি হল উপকরণ এবং পণ্যের অগ্নি বিকাশের মূল্যায়ন করার জন্য প্রয়োজনীয় মূল পরিমাপ। ঐতিহ্যগতভাবে এটি পরিমাপ করা খুব কঠিন ছিল এবং সম্প্রতি পূর্ণাঙ্গ আকারের পরীক্ষা (যেমন, আসবাবপত্র) সম্ভব হয়েছে এই জিনিসগুলি পুড়িয়ে এবং অক্সিজেন হ্রাস ক্যালোরিমেট্রি নামক একটি কৌশল ব্যবহার করে নির্গত তাপ পরিমাপ করে।

১৯৮০ এর দশকের গোড়ার দিকে NIST (পূর্বে NBS), মার্কিন যুক্তরাষ্ট্রে কর্মীরা একটি উন্নত বেঞ্চ স্কেল তাপ মুক্তি পরীক্ষা তৈরি করার সিদ্ধান্ত নিয়েছিল যা বিদ্যমান ছোট আকারের তাপ মুক্তি পরীক্ষার ত্রুটিগুলি কাটিয়ে উঠবে যা আবদ্ধ সিস্টেমের বহিঃপ্রবাহ এনথালপি পরিমাপের উপর নির্ভর করত। অক্সিজেন হ্রাস ক্যালোরিমেট্রি একটি উপযুক্ত পরিমাপ পদ্ধতি হিসাবে চিহ্নিত করা হয়েছিল। এটি এই অভিজ্ঞ পর্যবেক্ষণের উপর ভিত্তি করে তৈরি যে জ্বলন্ত উপকরণ দ্বারা নির্গত তাপ দহন প্রক্রিয়ায় ব্যবহৃত অক্সিজেনের পরিমাণের সাথে সরাসরি সমানুপাতিক। যন্ত্রটির নাম ছিল কোন ক্যালোরিমিটার। এই নামটি ছেঁড়া শঙ্কু হিটারের আকৃতি থেকে উদ্ভূত হয়েছিল যা পরীক্ষার নমুনার উপর 100 kW/m2 পর্যন্ত ফ্লাক্স দিয়ে বিকিরণ করতে ব্যবহৃত হয়।

প্রয়োগ:

কোন ক্যালোরিমিটার সমস্ত বিদ্যমান মান (ISO 5660, ASTM E1354, ASTM E1474, ASTM E1740, ASTM F1550, ASTM D6113, CAN ULC 135 এবং BS 476 পার্ট 15 সহ) পূরণ করার জন্য তৈরি করা হয়েছে এবং এটি মডুলার আকারেও কেনা যেতে পারে যাতে যে ল্যাবরেটরিগুলির তাপ মুক্তি, ভর হ্রাস, ধোঁয়া উৎপাদন ইত্যাদির মতো নির্দিষ্ট আগ্রহ রয়েছে তারা প্রাথমিকভাবে তাদের প্রয়োজনীয় অংশগুলি কিনতে পারে এবং পরে একটি সম্পূর্ণ স্পেসিফিকেশন যন্ত্র সম্পূর্ণ করার জন্য একই ক্যাবিনেটে আরও যন্ত্র যোগ করতে পারে। এটি কোন ক্যালোরিমিটারের একটি সুবিধা মাত্র।

মান:

ISO 5660 : প্রতিক্রিয়া-থেকে-আগুন পরীক্ষা -- তাপ মুক্তি, ধোঁয়া উৎপাদন এবং ভর হ্রাস হার।

ASTM E1354 : অক্সিজেন ব্যবহার ক্যালোরিমিটার ব্যবহার করে উপকরণ এবং পণ্যের জন্য তাপ এবং দৃশ্যমান ধোঁয়া মুক্তির হারের জন্য স্ট্যান্ডার্ড টেস্ট পদ্ধতি।

BS 476: পার্ট 15: বিল্ডিং উপকরণ এবং কাঠামোর উপর অগ্নি পরীক্ষা। পার্ট 15: পণ্যের তাপ মুক্তির হার পরিমাপের পদ্ধতি।

GB/T 16172-2007: বিল্ডিং উপকরণের তাপ মুক্তির হারের জন্য পরীক্ষা পদ্ধতি

একটি সম্পূর্ণ সিস্টেমে অন্তর্ভুক্ত:

1. কোনিক্যাল হিটার - একটি ছেঁড়া কোণের আকারে ক্ষতবিক্ষত, 230 V এ 5000 W রেটযুক্ত এবং 100 kW/m2 এর তাপ আউটপুট সহ।
2. অনুভূমিক বা উল্লম্বভাবে সজ্জিত নমুনা পরীক্ষার সুবিধা
3. 3 টাইপ কে থার্মোকাপল এবং একটি 3-টার্ম (PID) তাপমাত্রা নিয়ন্ত্রক ব্যবহার করে তাপমাত্রা নিয়ন্ত্রণ।
4. একটি স্প্লিট শাটার মেকানিজম - পরীক্ষার আগে নমুনা এলাকা রক্ষা করে। এটি নিশ্চিত করে যে প্রাথমিক ভর পরিমাপ স্থিতিশীল এবং অপারেটরের পরীক্ষার আগে সিস্টেম পরীক্ষা করার জন্য অতিরিক্ত সময় থাকে। এই অতিরিক্ত সময় সহজে-প্রজ্বলিত নমুনার জন্য খুব গুরুত্বপূর্ণ, যা প্রায়শই শাটার মেকানিজম ব্যবহার না করলে অকালে জ্বলে ওঠে।
5. স্পেসিমেন হোল্ডার - অনুভূমিক এবং উল্লম্ব ওরিয়েন্টেশনে 100mm x 100mm পর্যন্ত 50mm পুরু নমুনার জন্য।
6. লোড সেল - ভর পরিমাপ একটি স্ট্রেন গেজ লোড সেল দ্বারা 0.01g এর নির্ভুলতার সাথে পরিচালিত হয়। একটি দ্রুত ইলেকট্রনিক ট্যার সুবিধা এবং যান্ত্রিক স্টপ দিয়ে সজ্জিত করা হয়েছে যাতে মুভমেন্ট ড্যামেজ এড়ানো যায়, স্থিতিশীল ফলাফল এবং দীর্ঘ জীবন দেওয়া যায়।
7. স্পার্ক ইগনিশন - একটি 10 kV স্পার্ক জেনারেটর দ্বারা একটি সুরক্ষা কাট-আউট ডিভাইস সহ। ইগনাইটার শাটার মেকানিজমের সাথে সংযুক্ত একটি লিভার দ্বারা স্বয়ংক্রিয়ভাবে অবস্থান করা হয়।
8. নিষ্কাশন ব্যবস্থা - দীর্ঘ জীবনকালের জন্য স্টেইনলেস স্টিল থেকে তৈরি। এটিতে হুড, গ্যাস স্যাম্পলিং রিং প্রোব, এক্সহস্ট ফ্যান (0-50g/s পর্যন্ত সামঞ্জস্যযোগ্য ফ্লো কন্ট্রোল সহ, অন্তত 0.1g/s এর রেজোলিউশনে) এবং একটি অরফিস প্লেট ফ্লো পরিমাপ (থার্মোকাপল এবং ডিফারেনশিয়াল প্রেসার ট্রান্সডিউসার) অন্তর্ভুক্ত। স্বাভাবিক অপারেশন 24 l/s এ নামমাত্র।
9. গ্যাস স্যাম্পলিং - পার্টিকুলেট ফিল্টার, রেফ্রিজারেটেড কোল্ড ট্র্যাপ, পাম্প, ড্রাইং কলাম এবং ফ্লো কন্ট্রোল সহ।
10. অক্সিজেন বিশ্লেষণ - প্যারাম্যাগনেটিক অক্সিজেন অ্যানালাইজার, যার পরিসীমা 0-25% এবং মানগুলির সাথে সঙ্গতিপূর্ণ কর্মক্ষমতা রয়েছে।
11. স্মোক অবস্কুরেশন - লেজার সিস্টেম ব্যবহার করে, ফটোডায়োড এবং একটি 0.5 mW হিলিয়াম নিয়ন লেজার, প্রধান এবং রেফারেন্স (ক্ষতিপূরণকারী) ফটো ডিটেক্টর সহ পরিমাপ করা হয়। ক্যালিব্রেশনের জন্য অ্যালাইনমেন্ট ক্র্যাডল এবং 0.3, 0.8 নিউট্রাল ডেনসিটি ফিল্টার সহ সরবরাহ করা হয়।
12. হিট ফ্লাক্স মিটার - নমুনার পৃষ্ঠে বিকিরণ স্তর সেট করার জন্য।
13. ক্যালিব্রেশন বার্নার - 99.5% বিশুদ্ধতার মিথেন ব্যবহার করে যন্ত্র দ্বারা পরিমাপ করা তাপ মুক্তির হার ক্যালিব্রেট করার জন্য।
14. ডেটা অধিগ্রহণ - ডেটা অধিগ্রহণ এবং সুইচ ইউনিট একটি 3-স্লট কার্ডকেজ সহ 6½ ডিজিট (22 বিট) অভ্যন্তরীণ DMM সহ 120টি একক-প্রান্তিক বা 48টি ডাবল-প্রান্তিক পরিমাপ সক্ষম করে। 115kbaud RS232 এবং PCI GPIB ইন্টারফেস স্ট্যান্ডার্ড হিসাবে উপলব্ধ সহ 250 চ্যানেল/সেকেন্ড পর্যন্ত স্ক্যান রেট উপলব্ধ। সমস্ত রিডিং স্বয়ংক্রিয়ভাবে সময়-স্ট্যাম্প করা হয় এবং একটি নন-ভোলাটাইল 50,000-রিডিং মেমরিতে সংরক্ষণ করা যেতে পারে।
15. কোনক্যাল্ক সফটওয়্যার - এটি ইংরেজি, ফরাসি, জার্মান, স্প্যানিশ এবং জাপানি সহ বহু ভাষায় উপলব্ধ। ইউজার ইন্টারফেস হল একটি মাইক্রোসফট উইন্ডোজ ভিত্তিক সিস্টেম যেখানে "ব্যবহারকারী-বান্ধব" পুশ বাটন অ্যাকশন এবং স্ট্যান্ডার্ড উইন্ডোজ ডেটা এন্ট্রি ফিল্ড, ড্রপ-ডাউন সিলেক্টর, চেক বক্স এবং সুইচগুলি সক্ষম:
যন্ত্রের অবস্থা দেখানো
যন্ত্র ক্যালিব্রেট করা এবং ক্যালিব্রেশন ফলাফল সংরক্ষণ করা
পরীক্ষার সময় উত্পন্ন ডেটা সংগ্রহ করা
প্রয়োজনীয় প্যারামিটার গণনা করা
মান দ্বারা অনুমোদিত পদ্ধতিতে ফলাফল উপস্থাপন করা
একাধিক পরীক্ষার গড়
FDMS (ফায়ার ডেটা ম্যানেজমেন্ট সিস্টেম) এ ডেটা রপ্তানি করা - বিভিন্ন ক্যালোরিমিটারের মধ্যে ডেটা ভাগ করে নেওয়ার জন্য প্রধান ইউরোপীয় এবং মার্কিন ল্যাব দ্বারা ব্যবহৃত একটি ফর্ম্যাট।
স্প্রেডশীটে দ্রুত স্থানান্তরের জন্য CSV (কমা সেপারেটেড ভেরিয়েবল) ফাইলের জন্য ফাইল রপ্তানি করা।
