বিল্ডিং উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষার জন্য অগ্নি প্রতিরোধের পরীক্ষক

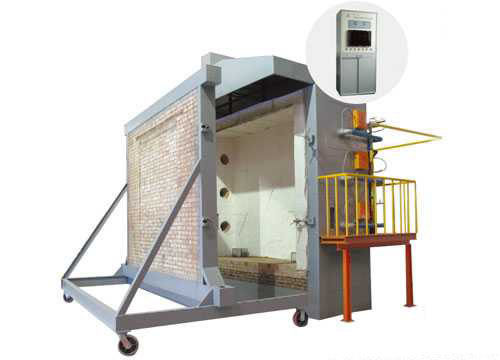

DX8342 বিল্ডিং উপাদানগুলির জন্য অগ্নি প্রতিরোধের পরীক্ষক

প্রয়োগের ক্ষেত্রঃ এটি বিল্ডিং উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা এবং লোড বহনকারী উল্লম্ব বিচ্ছেদ উপাদানগুলির অগ্নি প্রতিরোধের জন্য উপযুক্ত।

অপারেটিং ভোল্টেজঃ এসি 380V ± 10% 50NZ।

চুলা শরীরঃ পরীক্ষার চুলাটি ইট, ইস্পাত কাঠামো এবং অগ্নিরোধী এবং তাপ নিরোধক উপকরণ দিয়ে গঠিত।

নমুনা আকারঃ প্রস্থ 300mm × উচ্চতা 300mm (কাস্টমাইজ করা যাবে) ।

চুলাটির মাত্রা প্রায়ঃ

উল্লম্ব চুলাঃ L3.2m × W2.2m × H4.0m

অনুভূমিক চুলাঃ L3.2m × W3.2m × H1.5.

গ্যাসের প্রবাহঃ ০-১০০ লিটার/মিনিট পরিমাপের নির্ভুলতা ২.৫ গ্রেড।

বায়ু প্রবাহঃ 0 ~ 50m3/min পরিমাপের নির্ভুলতা ≤ ± 0.5m3/min।

গ্যাস ট্যাঙ্কের ধারণক্ষমতাঃ ≥50kg×6

লোড পরিমাপ সরঞ্জামঃ লোড মানের ±2.5% যোগ করা উচিত (লোড টাইপ পরীক্ষার জন্য প্রয়োজনীয়) ।

নমুনা ফাঁক পরিমাপ জোনঃ 6mm ব্যাসার্ধ ± 0.1mm, ব্যাসার্ধ 25mm ± 0.2mm।

জ্বলন ব্যবস্থাঃ গ্যাস বিতরণ ব্যবস্থা (১০ মিটারের মধ্যে), ফ্লেমথ্রো (অন্তত ২০) এবং নিয়ন্ত্রক ভালভ।

জ্বলন গ্যাস উৎসঃ প্রোপেন, তরল গ্যাস।

চুলা তাপমাত্রা নিয়ন্ত্রণ সিস্টেমঃ সর্বাধিক নমুনা গ্রহণের পয়েন্ট 10 পয়েন্ট।

ভেন্টিলেশন সিস্টেম এবং নিয়ন্ত্রণ ডিমপার ইত্যাদি

নমুনার ব্যাকফায়ার পৃষ্ঠের রেডিয়েন্ট তাপের পরিমাপ পরিসীমাঃ 0 ~ 10W / সেমি 2

চুলা চাপ পরিমাপ পরিসীমাঃ 0 ~ 100pa

পরিমাপের নির্ভুলতাঃ ≤±3pa।

পরীক্ষার তাপমাত্রাঃ চুলার তাপমাত্রা নিয়ন্ত্রণ T-T0=3451g (8t+1) এর প্রয়োজনীয়তা পূরণ করে এবং তাপমাত্রা নিয়ন্ত্রণ বিচ্যুতি নিয়ন্ত্রণ করা হয়ঃ

০ মিনিটে

১০ মিনিটে

যখন T> 30 মিনিট, d≤ 5%

চুলার তাপমাত্রাঃ ±15°C।

নমুনার অভ্যন্তরীণ তাপমাত্রাঃ ±10°C।

নমুনার ব্যাকফায়ার তাপমাত্রাঃ ±4°C।

ফার্নেসের চাপ পরিমাপের শর্তঃ

পরীক্ষার শুরু হওয়ার ৫ মিনিট পর, চুলায় নিচে উল্লিখিত ধনাত্মক চাপের অবস্থা পাওয়া উচিত।

অনুভূমিক অঙ্গ - নমুনার নীচের পৃষ্ঠের 100 মিমি নীচে অনুভূমিক সমতলে, চুলার চাপ 15Pa±5Pa।

উল্লম্ব সদস্য √ চুলায় 3 মিটার উচ্চতা, নমুনার পৃষ্ঠ থেকে 100 মিমি। চুলার চাপ 15Pa±5Pa।

পরীক্ষার শুরু হওয়ার ১০ মিনিট পর, চুলাটি নীচে উল্লিখিত ধনাত্মক চাপের অবস্থানে পৌঁছবে।

অনুভূমিক অঙ্গ - নমুনার নীচের পৃষ্ঠের 100 মিমি নীচে অনুভূমিক সমতলে, চুলার চাপ 17Pa±3Pa।

উল্লম্ব সদস্য √ চুলায় 3 মিটার উচ্চতা, নমুনার পৃষ্ঠ থেকে 100 মিমি। চুলার চাপ 17Pa±3Pa।

চুলা তাপমাত্রাঃ ± 15 °C, 1 মিমি ব্যাসার্ধের একটি থার্মোকপল ব্যবহার করে।

নমুনার ব্যাকফায়ার তাপমাত্রা ±4°C এবং তারের ব্যাস 0.5mm।

বর্মযুক্ত প্ল্যাটিনাম রোডিয়াম প্ল্যাটিনাম এস-ভ্যালু থার্মোকপল, নির্ভুলতা শ্রেণি ‖

বর্মযুক্ত নিকেল-নিকেল-সিলিকন কে-ভ্যালু থার্মোকপল, গ্রেড ‖।

টাইমিং রেঞ্জঃ 0 ~ 120 মিনিট টাইমিং নির্ভুলতাঃ <± 1s।

নমুনা তাপমাত্রা সনাক্তকরণ ব্যবস্থাঃ সর্বোচ্চ নমুনা গ্রহণের বিন্দু 20 পয়েন্ট।

প্রয়োগের ক্ষেত্রঃপরীক্ষামূলক চুলাটি জাতীয় মান GB/T7633-2008 অনুযায়ী প্রযুক্তিগত নির্দেশক এবং প্রয়োজনীয়তা পূরণ করে,এবং লোড বহনকারী অনুভূমিক দরজা এবং রোলার শাটারগুলির অগ্নি প্রতিরোধের পরীক্ষার জন্য উপযুক্ত.

প্রধান পরামিতিঃ

বিদ্যুৎ শক্তিঃ ৬ কিলোওয়াট

চুলা চাপ পরিমাপ পরিসীমাঃ 0-100Pa পরিমাপের নির্ভুলতাঃ ≤±3Pa

বায়ু প্রবাহঃ 0-50m3/min পরিমাপের নির্ভুলতাঃ ≤±0.5 m3/min

জ্বলন গ্যাস উৎসঃ প্রোপেন, তরল গ্যাস (ব্যবহারকারী দ্বারা সরবরাহ করা)

গ্যাস ট্যাঙ্কের ধারণক্ষমতাঃ ৫০ কেজি×৬

নমুনার ব্যাকফায়ার পৃষ্ঠের রেডিয়েন্ট তাপ পরিমাপের পরিসীমাঃ 0 ~ 10W/cm2;

চুলা চাপ পরিমাপ পরিসীমাঃ 15Pa±5Pa;

পরীক্ষার তাপমাত্রাঃ প্রোগ্রাম তাপমাত্রা 15 মিনিট, ঘরের তাপমাত্রা ~ 718°C,

রুমের তাপমাত্রা 30 মিনিট ~ 821°C, রুমের তাপমাত্রা 60 মিনিট ~ 925°C,

90 মিনিট রুম তাপমাত্রা ~ 986°C; 120 মিনিট রুম তাপমাত্রা ~ 1029°C;

180 মিনিট রুম তাপমাত্রা ~ 1115°C, 240 মিনিট রুম তাপমাত্রা ~ 1150°C;

তাপমাত্রা সেন্সরঃ চুলায়ঃ 9টি বর্মযুক্ত নিকেল-ক্রোমিয়াম-নিকেল-সিলিকন কে-ভ্যালু থার্মোকপল, নির্ভুলতার স্তরঃ ক্লাস II

ব্যাকফায়ারঃ ২৯টি বর্মযুক্ত নিকেল-ক্রোমিয়াম-নিকেল-সিলিকন কে-ভ্যালু থার্মোকপল, নির্ভুলতা শ্রেণিঃ ক্লাস ২

টাইমিং রেঞ্জঃ 0-240min টাইমিং নির্ভুলতাঃ <± 1s

নমুনার আকারঃ (ব্যবহারকারীদের দ্বারা বিশেষ স্পেসিফিকেশন কাস্টমাইজ করা যায়)

সরঞ্জাম ব্যবহারযোগ্য এলাকাঃ দৈর্ঘ্য × প্রস্থ × উচ্চতা (3.8 × 2.4 × 4.5) মিটার;

যন্ত্রপাতি ওজনঃ ৪৫০০ কেজি (টেস্ট ফার্মটি সাইটে ইনস্টল করা দরকার);

গ্যাসিফিকেশন সিস্টেমঃ 150kg/h (ঐচ্ছিক) ।

নিম্নলিখিতগুলির সাথে সামঞ্জস্যপূর্ণঃআইএসও ৯৭০৫, এনএফপিএ ২৬৬, জিবি ২০২৮৬, বি এবং সি, ইত্যাদি

টেকনিক্যাল প্যারামিটারঃ

1অক্সিজেন, কার্বন ডাই অক্সাইড এবং কার্বন মনোক্সাইড বিশ্লেষক সহ 19 ইঞ্চি যন্ত্রের র্যাক

2. অক্সিজেন বিশ্লেষক একটি অক্সিজেন বিশ্লেষক যা গ্যাসে অক্সিজেন ঘনত্ব সনাক্ত করতে প্যারাম্যাগনেটিক চাপের পরিবর্তন পরিমাপের পদ্ধতি ব্যবহার করে। প্রতিক্রিয়া সময় (টি 90) 3.5 সেকেন্ড,অভ্যন্তরীণ সংকেত প্রক্রিয়াকরণের সময় < ১ সেকেন্ড, চাপ সেন্সর (অভ্যন্তরীণ) 50 ~ 200 কেপিএ, শূন্য ড্রাইভ < 0.5%/মাস নাম প্লেটে সর্বনিম্ন পরিমাপ পরিসীমা, 0.5%/মাস পরিমাপ মান ড্রাইভ < বর্তমান পরিমাপ পরিসীমা,পুনরাবৃত্তিযোগ্যতার ত্রুটি বর্তমান পরিমাপ পরিসরের < ১%, ন্যূনতম সনাক্তকরণ সীমা বর্তমান পরিসীমা পরিমাপের 1%, রৈখিকতা ত্রুটি < বর্তমান পরিমাপ পরিসীমা 1%

3কার্বন ডাই অক্সাইড বিশ্লেষক এবং কার্বন মনোক্সাইড বিশ্লেষক অ-বিচ্ছিন্ন ইনফ্রারেড টাইপ, এবং নীতিটি এই সত্যের উপর ভিত্তি করে যে গ্যাস অণু একটি নির্দিষ্ট ইনফ্রারেড শোষণ ব্যান্ড আছে,এবং একক-রশ্মি অল্টারনেটিং ইনফ্রারেড বিশ্লেষণ পদ্ধতি গ্রহণ করা হয়. সর্বনিম্ন সনাক্তকরণ সীমা বর্তমান পরিমাপ পরিসীমা 1% হয়, রৈখিকতা ত্রুটি পরিমাপ পূর্ণ স্কেল ± 1% হয় < যখন সর্বোচ্চ পরিসীমা সর্বোচ্চ পরিসীমা মধ্যে হয়,পুনরাবৃত্তিযোগ্যতা নামের প্লেটে ন্যূনতম পরিসরের < ± 1%, এবং প্রতিক্রিয়া সময় (T90 সময়) নমুনা গ্যাস প্রবাহের প্রায় 1.2 L/min < 30 সেকেন্ড

4. অক্সিজেন বিশ্লেষক পরিসীমা 0-25%, কার্বন ডাই অক্সাইড বিশ্লেষক পরিসীমা 0-10%, এবং কার্বন মনোক্সাইড বিশ্লেষক পরিসীমা 0-1%

5. তাপমাত্রা নিয়ামক ঠান্ডা ফাঁদ নিয়ন্ত্রণ করতে ব্যবহৃত হয়, এবং পরীক্ষা গ্যাস পরিশোধন প্রক্রিয়া সময় পানি সম্পূর্ণরূপে অপসারণ করা হয়

6. গ্যাস নমুনা গ্রহণের জন্য ডাবল-হেড পাম্পটি জ্বলন চলাকালীন উত্পন্ন গ্যাস নমুনাগুলি প্রায় 30 মিটার দূরে বিশ্লেষকের কাছে স্থানান্তর করতে পারে

7তথ্য সংগ্রহ ব্যবস্থা (অপারেশন এবং নিয়ন্ত্রণ পদ্ধতি সহ)

8. অধিগ্রহণ বোর্ড 16-বিট প্রশস্ত লাভ পরিসীমা, এনালগ এবং ডিজিটাল I / O বোর্ড গ্রহণ করে

9থার্মোকপল টাইপঃ কে টাইপ, পরিসীমাঃ পরিবেষ্টিত তাপমাত্রা ~ 1500 ডিগ্রি সেলসিয়াস।

10ডাটা অ্যাক্সিভেশন সিস্টেম ডাটা লগার বা ফিল্ড পয়েন্টার ইনস্টল এবং সক্রিয় করে তথ্য সংগ্রহ করতে পারে

11তথ্য সংগ্রহ ব্যবস্থা নিম্নলিখিত অংশগুলির সমন্বয়ে গঠিত:

বিট থার্মোকপল ইনপুট মডিউল, ১৬ বিট এনালগ ইনপুট মডিউল, ডিজিটাল ইনপুট/আউটপুট মডিউল, ১২ বিট এনালগ আউটপুট মডিউল, ৪ এবং ৮ স্লট বেস প্লেট, সংযোগ বেস, নেটওয়ার্ক মডিউল,পাওয়ার সাপ্লাই 24 ভোল্ট 5A DC ইউনিভার্সাল পাওয়ার ইনপুট, তথ্য সংগ্রহ কম্পিউটার, প্রিন্টার
