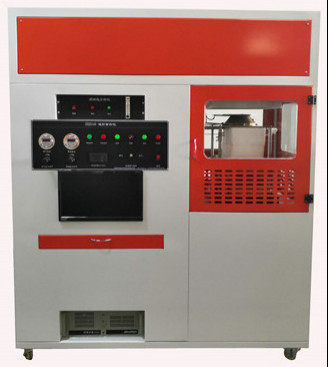

DX8348A শঙ্কু ক্যালোরিমিটার, ISO5660-1 2002

DX8348A Cএকটি ক্যালোরিমিটার

1. সরঞ্জামের মান:

এটি GB/T16172-2007 "বিল্ডিং উপকরণের তাপ নিঃসরণের হারের পরীক্ষা পদ্ধতি" এবং ISO5660-1:2002 "বিল্ডিং উপকরণের তাপ নিঃসরণের হারের পরীক্ষা পদ্ধতি" তে নির্দিষ্ট করা পরীক্ষা পদ্ধতিগুলির সাথে সঙ্গতিপূর্ণ।

2. Tব্যবহারের পরিধি:

দহন পণ্যের গ্যাস প্রবাহে অক্সিজেনের ঘনত্ব দ্বারা গণনা করা অক্সিজেন গ্রহণ এবং দহনের সময় দহন পণ্যের তাপ নিঃসরণের হার, উপাদানের তাপ নিঃসরণের হারও উপাদানের দহন কর্মক্ষমতার সবচেয়ে গুরুত্বপূর্ণ প্যারামিটার, এবং উপাদানের দহন প্রক্রিয়ার তাপ নিঃসরণের হার আগুন বিপত্তি এবং শিখা প্রতিরোধক প্রতিরোধ চিকিৎসার পূর্বাভাস দেওয়ার জন্য অত্যন্ত গুরুত্বপূর্ণ।

3. কাজের শর্তাবলী:

1. কাজের পরিবেশের তাপমাত্রা: 0°C-50°C

2. কাজের পরিবেশের আর্দ্রতা: <80%

3. বিদ্যুৎ সরবরাহ: 380V±50%, 50Hz±2%

4. প্রধান কর্মক্ষমতা পরামিতি:

1. রেডিয়েশন কোন: গরম করার শক্তি: 5Kv, বিকিরণ তীব্রতা: 100Kw/m2, তাপমাত্রা পরিমাপের জন্য তিনটি থার্মোকাপল দিয়ে সজ্জিত।

2. নিষ্কাশন ব্যবস্থা: এটি সেন্ট্রিফিউগাল ফ্যান, স্মোক হুড, ফ্যানের এয়ার ইনটেক এবং এক্সহস্ট পাইপ এবং অরফিস প্লেট ফ্লোমিটার দ্বারা গঠিত

নমুনার বাক্সের সর্বোচ্চ পরিমাণ 100mm*100mm*50mm।

3. নিষ্কাশন পরিমাণ: 0.012m3/s~0.035m3/s (নিয়ন্ত্রণযোগ্য)

4. সময় মান রেজোলিউশন: 1s ত্রুটি<1s>

5. অক্সিজেন বিশ্লেষক: পরিমাপের পরিসীমা: 0-25%

6. স্যাম্পলিং পাম্প এবং স্মোক ফিল্টার দিয়ে সজ্জিত।

7. গ্যাস প্রবাহ আমদানি করা ফ্লো কন্ট্রোলার গ্রহণ করে

8. ইগনিশন ভোল্টেজ: 220V, ডাবল ইলেকট্রোড, পরীক্ষার নিরাপত্তা নিশ্চিত করার জন্য।

9. স্মোক এক্সহস্ট ফ্লো: স্মোক এক্সহস্ট ফ্যান ফ্রিকোয়েন্সি কনভার্সন কন্ট্রোল গ্রহণ করে, যা 0.012m3/s~0.035 m3/s এ স্মোক ফ্লো রেটের স্বয়ংক্রিয় সমন্বয় উপলব্ধি করতে পারে।

10. কন্ট্রোল সিস্টেম: ডিটেকশন কন্ট্রোল প্রোগ্রাম এবং ZWH4500 অ্যাকুইজিশন কন্ট্রোল কার্ড স্বয়ংক্রিয় ডেটা অধিগ্রহণ এবং প্রক্রিয়াকরণ, ডেটা স্টোরেজ এবং আউটপুট পরিমাপের ফলাফল উপলব্ধি করার জন্য ব্যবহৃত হয়।

11. সরঞ্জাম দুটি উপায়ে নিয়ন্ত্রিত হয়: ম্যানুয়াল এবং স্বয়ংক্রিয়, এবং অপারেশনের জন্য ম্যানুয়াল মোডে স্যুইচ করা যেতে পারে।

12. সরঞ্জামগুলি সুইভেল কাস্টার দিয়ে সজ্জিত, যা ব্যবহারকারীদের সরঞ্জাম সরাতে সুবিধাজনক।

13. নিষ্কাশন ব্যবস্থা: ফ্রিকোয়েন্সি কনভার্সন ফ্যান নিষ্কাশন প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়, এবং মাইক্রোকম্পিউটারের মাধ্যমে স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি করা হয়; সমন্বিত অরফিস ফ্লোমিটার নিষ্কাশন প্রবাহের হার পরিমাপ করে, যাতে নিষ্কাশন প্রবাহের হার অত্যন্ত নির্ভুল হয়।

14. ওয়েইং ডিভাইস: উচ্চ-নির্ভুলতা লোড সেল ব্যবহার করে, দ্রুত প্রতিক্রিয়া সময়, 0.1g এর ওয়েইং নির্ভুলতা, 0.01g এর রেজোলিউশন

15. ইনলেট ডায়াফ্রাম পাম্প, প্রবাহের হার: 33L/min, ভ্যাকুয়াম: 700 mmHg, চাপ: 2.5 বার।

16. আমদানি করা স্মোক ফিল্টারের ফিল্টার হেড সলিড PTFE দ্বারা গঠিত, এবং ভিতরে 0.5um PTFE ফিল্টার উপাদান রয়েছে।

17. আমদানি করা আর্দ্রতা ফিল্টারের ফিল্টার হেড সলিড PTFE দ্বারা গঠিত, এবং পেরিস্টাল্টিক পাম্পের মাধ্যমে নীচের তরল নিষ্কাশন করা যেতে পারে।

18. আমদানি করা তাইকাং কম্প্রেসার কনডেনসার, শীতলীকরণ ক্ষমতা 320kJ/h, ডিউ পয়েন্ট স্থিতিশীলতা 0.1 ডিগ্রি, ডিউ পয়েন্ট স্ট্যাটিক পরিবর্তন 0.1K, সুরক্ষা গ্রেড IP20।

19. ইন্সট্রুমেন্ট কন্ট্রোল সিস্টেম: কম্পিউটার কন্ট্রোল এবং ডেটা প্রসেসিং ব্যবহার করে কম্পিউটার পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম প্রধানত পরিমাপ এবং নিয়ন্ত্রণ সফ্টওয়্যার, হার্ডওয়্যার, কম্পিউটার, প্রিন্টার ইত্যাদি দ্বারা গঠিত।

20. পরিমাপ নিয়ন্ত্রণ সফ্টওয়্যার: এটি উইন্ডোজের বিভিন্ন অপারেটিং সিস্টেমের অধীনে কাজ করতে পারে, এবং পরীক্ষার ডেটা ডেটাবেস ম্যানেজমেন্ট মোড গ্রহণ করে পরীক্ষার ডেটা অধিগ্রহণ এবং প্রক্রিয়াকরণ সম্পন্ন করে, ডেটা সংরক্ষণ করে এবং পরিমাপের ফলাফল আউটপুট করে এবং স্বয়ংক্রিয়ভাবে সমস্ত পরীক্ষার ডেটা সংরক্ষণ করে;

21. বিভিন্ন রিপোর্ট প্রিন্টিং ইন্টারফেস সরবরাহ করে, ব্যবহারকারীরা প্রয়োজন অনুযায়ী যেকোনো ফরম্যাটে রিপোর্ট সম্পাদনা করতে পারে এবং প্রিন্ট আউট করতে পারে;

22. সফ্টওয়্যার প্যাকেজে অন্যান্য টুল সফ্টওয়্যারও রয়েছে, যেমন ডিবাগিং টুলবক্স, ব্যাচ প্রসেসিং প্রোগ্রাম ইত্যাদি;

23. আমদানি করা আর্দ্রতা ফিল্টারের ফিল্টার হেড সলিড PTFE দ্বারা গঠিত, এবং পেরিস্টাল্টিক পাম্পের মাধ্যমে নীচের তরল নিষ্কাশন করা যেতে পারে।

24. আমদানি করা তাইকাং কম্প্রেসার কনডেনসার, শীতলীকরণ ক্ষমতা 320kJ/h, ডিউ পয়েন্ট স্থিতিশীলতা 0.1 ডিগ্রি, ডিউ পয়েন্ট স্ট্যাটিক পরিবর্তন 0.1K, সুরক্ষা গ্রেড IP20।

25. ইন্সট্রুমেন্ট কন্ট্রোল সিস্টেম: কম্পিউটার কন্ট্রোল এবং ডেটা প্রসেসিং ব্যবহার করে কম্পিউটার পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম প্রধানত পরিমাপ এবং নিয়ন্ত্রণ সফ্টওয়্যার, হার্ডওয়্যার, কম্পিউটার, প্রিন্টার ইত্যাদি দ্বারা গঠিত।

26. পরিমাপ নিয়ন্ত্রণ সফ্টওয়্যার: এটি উইন্ডোজের বিভিন্ন অপারেটিং সিস্টেমের অধীনে কাজ করতে পারে, এবং পরীক্ষার ডেটা ডেটাবেস ম্যানেজমেন্ট মোড গ্রহণ করে পরীক্ষার ডেটা অধিগ্রহণ এবং প্রক্রিয়াকরণ সম্পন্ন করে, ডেটা সংরক্ষণ করে এবং পরিমাপের ফলাফল আউটপুট করে, এবং স্বয়ংক্রিয়ভাবে সমস্ত পরীক্ষার ডেটা সংরক্ষণ করে;

27. বিভিন্ন রিপোর্ট প্রিন্টিং ইন্টারফেস সরবরাহ করে, ব্যবহারকারীরা প্রয়োজন অনুযায়ী যেকোনো ফরম্যাটে রিপোর্ট সম্পাদনা করতে পারে এবং প্রিন্ট আউট করতে পারে;

28. সফ্টওয়্যার প্যাকেজে অন্যান্য টুল সফ্টওয়্যারও রয়েছে, যেমন ডিবাগিং টুলবক্স, ব্যাচ প্রসেসিং প্রোগ্রাম ইত্যাদি;

ব্র্যান্ড কালো এবং সাদা লেজার প্রিন্টার।

29. সরঞ্জাম আনুষাঙ্গিক এবং প্রযুক্তিগত ডেটা

30. সম্পূর্ণ যন্ত্র কনফিগারেশন, 220V/16A (3000W) 5m পাওয়ার কর্ড, লিকেজ সুরক্ষা সকেট সহ 24-হোল 6-পজিশন সকেট 3।

31. যন্ত্রের সাথে সহায়ক সম্পূর্ণ তথ্যের 1 সেট (স্পেসিফিকেশন, রক্ষণাবেক্ষণ হ্যান্ডবুক, ইনস্টলেশন শর্তাবলী, যন্ত্রের ফ্যাক্টরি টেস্ট রিপোর্ট, ইত্যাদি)।

32. মাত্রা: উচ্চতা 2000mm * দৈর্ঘ্য 1600mm * প্রস্থ 700mm (বাক্স সহ 1.9 * 0.9 * 2.2m)

33. ওজন: 480 কেজি
