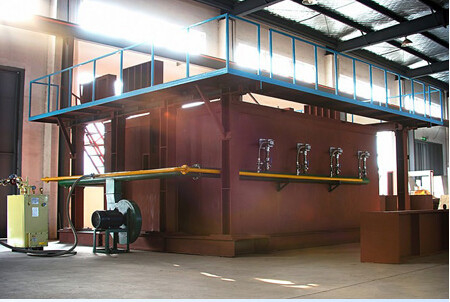

DX8364 বিল্ডিং উপাদান অগ্নি প্রতিরোধের পরীক্ষা উল্লম্ব চুলা এবং অনুভূমিক চুলা (EN13381-8)

DX8364 বিল্ডিং উপাদান অগ্নি প্রতিরোধের পরীক্ষা উল্লম্ব চুলা এবং অনুভূমিক চুলা (EN13381-8)

অনুভূমিক চুলা:

পরীক্ষার পরিধিঃ

1. 3000x3000 (মিমি) এর একতরফা আগুনের ক্ষেত্র সহ শক্তিশালী বেকনোটের লোড বহনকারী দেয়াল, প্রতিরক্ষামূলক স্তর সহ ইস্পাত কাঠামো লোড বহনকারী দেয়াল (অগ্নি প্রতিরোধক লেপ),হালকা ইস্পাত কিল প্লেট লোড বহনকারী দেয়াল, আঠালো ভার বহনকারী দেয়াল ইত্যাদি এবং দেয়ালের অভ্যন্তরে বিভিন্ন বিভাগ এবং বিভিন্ন প্রস্থের সাথে নির্বাচিত পয়েন্টগুলির তাপমাত্রা নির্ধারণ।

2. অগ্নি প্রতিরোধের পরীক্ষা পুনর্নির্মাণ ফিটিং অ-ধারক ফিটিং. অ-ধারক প্রাচীরের অগ্নি প্রতিরোধের জন্য বুদ্ধিমান পরীক্ষা ডিভাইস

চুলার নেট আকার 4200×4800×1500 (মিমি), এবং নমুনার আগুনের এলাকা 4200×4800 (মিমি)

পরীক্ষার ক্ষেত্রঃ এটি একই সময়ে একই কাজের অবস্থার অধীনে সমতুল্য এবং অসমতুল্য কাঠামোগত নমুনার অগ্নি প্রতিরোধের কর্মক্ষমতা সনাক্ত করতে পারে, যেমনঃ অগ্নিরোধী দরজা এবং জানালা,গ্লাস, অগ্নিরোধী প্লাগিং উপকরণ ইত্যাদি এবং এছাড়াও বড় অগ্নিরোধী পার্টিশন এবং অগ্নিরোধী পার্টিশন উপাদান যেমন সুপার-বড় ফায়ারওয়াল উপর অগ্নি প্রতিরোধের পরীক্ষা করতে পারেন,অগ্নিরোধী গ্লাসের পার্টিশন দেয়াল এবং অগ্নিরোধী রোলার রোলার, উচ্চ দক্ষতার সাথে, এবং একই সময়ে বিভিন্ন বা অনুরূপ নমুনা পরীক্ষা করতে পারে।

3. লোডিং কলামের অগ্নি প্রতিরোধের জন্য বুদ্ধিমান পরীক্ষার ডিভাইস,

চুলার নেট আকার 3000×3000×4700 (মিমি), এবং নমুনার আগুনের উচ্চতা 3000 ~ 4600 মিমি (কলামের মোট উচ্চতা 3600 ~ 5200 মিমি) ।নমুনার সর্বাধিক ক্রস-সেকশনের আকার 800 mm × 800 mm বা Φ800 mm.

মোট অক্ষীয় লোড ১৫০০০kN, এবং উপরের এবং নীচের এক্সেনট্রিক লোড প্রতিটি ১০০০kN।

পরীক্ষার পরিধিঃ

1. কলাম উচ্চতা 3600 ~ 5300mm, আগুন উচ্চতা 3000 ~ 4700mm,এবং একক এবং একাধিক সমন্বিত লোড বহনকারী রাইফ্রেস্ট কংক্রিট কলামের বিভিন্ন ক্রস-সেকশন আকার এবং আকারের অগ্নি প্রতিরোধের পরীক্ষা.

2. কলাম উচ্চতা 3600 ~ 5300mm, আগুন উচ্চতা 3000 ~ 4700mm,এবং একটি প্রতিরক্ষামূলক স্তর (অগ্নিরোধী লেপ) সহ ইস্পাত কাঠামোর কলামের অগ্নি প্রতিরোধের পরীক্ষায় বিভিন্ন ক্রস-সেকশন আকৃতি এবং একক এবং একাধিক যৌগিক লোডের আকারের সাপেক্ষে.

3. কলামের অভ্যন্তরে বিভিন্ন বিভাগ এবং বিভিন্ন গভীরতার সাথে নির্বাচিত পরিমাপ পয়েন্টগুলির তাপমাত্রা নির্ধারণ।

4. অন্যান্য আইটেমগুলির অগ্নি প্রতিরোধের পরীক্ষা (যেমন সেফ) যা সব দিক থেকে আগুনে জ্বলছে।

অগ্নি প্রতিরোধের কর্মক্ষমতা জন্য বুদ্ধিমান পরীক্ষা ডিভাইস। আমরা নীচে দেওয়া কনফিগারেশন শুধুমাত্র রেফারেন্সের জন্য;

প্রয়োগের ক্ষেত্রঃএটি লোড বহনকারী এবং লোড বহনকারী নয় এমন উপাদানগুলির জন্য উপযুক্ত যেমন দেয়াল, বিম, কলাম, মেঝে, সিলিং এবং ছাদ, এবং অন্যান্য কাঠামো, আনুষাঙ্গিক বা কাঠামো রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে।এই টেস্টিং মেশিনটি GB/T9978 এর সমস্ত উপাদান পরীক্ষার জন্য উপযুক্ত।.1~9 এবং ISO834-1~9 স্ট্যান্ডার্ড।

মানদণ্ড মেনে চলুনঃGB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "বিল্ডিং কম্পোনেন্টের অগ্নি প্রতিরোধের পরীক্ষার পদ্ধতি অংশ I: সাধারণ প্রয়োজনীয়তা", ISO834-1:1999 "বিল্ডিং কম্পোনেন্টের অগ্নি প্রতিরোধের পরীক্ষা অংশ I:সাধারণ প্রয়োজনীয়তা"

প্রধান পরামিতিঃ

পরীক্ষাগারঃ 4.5M ((দৈর্ঘ্য) x 4.5M ((প্রস্থ) x 3.5M ((উচ্চতা), উচ্চ তাপমাত্রা নিরোধক উপকরণগুলির অভ্যন্তরীণ ব্যবহার।

লোডিং ডিভাইসঃ বিল্ডিংয়ের মধ্যে ওভারহেড ক্রেনটি সরানোর জন্য যান্ত্রিক লোডিং গ্রহণ করা হয়। একজাতীয়, কেন্দ্রীয়, পিভোটাল বা অদ্ভুত লোডিং সিমুলেট করা যেতে পারে।

সমর্থনকারী ফ্রেমঃ চারটি রোলার দ্বারা ফ্রেমের উপর একটি ক্লিজ ব্র্যাকেটে সংযুক্ত।

থার্মোকপলঃ ফার্নেস থার্মোকপল, ব্যাকসাইড তাপ জোড়া, মোবাইল থার্মোকপল, অভ্যন্তরীণ থার্মোকপল এবং পরিবেষ্টিত তাপমাত্রা থার্মোকপল সহ বিভিন্ন অঞ্চলে বিতরণ করা হয়।

ফার্নেস চাপ পরিমাপ প্রোবঃ টি আকৃতির পরিমাপ প্রোব, পরিমাপের নির্ভুলতা ± 2Pa

নমুনা ফাঁক পরিমাপ জোনঃ 6mm ব্যাসার্ধ ± 0.1mm ব্যাসার্ধ ± 0.2mm ব্যাসার্ধ

জ্বলন ব্যবস্থাঃ গ্যাস বিতরণ ব্যবস্থা (১০ মিটারের মধ্যে), ফ্লেমথ্রো (অন্তত ২০) এবং নিয়ন্ত্রক ভালভ

জ্বলন গ্যাস উত্সঃ 95% এর বেশি বিশুদ্ধতার সাথে প্রোপেন, তরল গ্যাস (ব্যবহারকারী সরবরাহ করেছেন)

গ্যাস প্রবাহঃ 0~100L/মিনিট পরিমাপের নির্ভুলতা 2.5 গ্রেড

বায়ু প্রবাহঃ 0 ~ 50 মি 3 / মিনিট পরিমাপের নির্ভুলতা ≤ ± 0.5 মি 3 / মিনিট

গ্যাস ট্যাঙ্কের ধারণক্ষমতাঃ ≥50kg×6

চুলা তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থাঃ সর্বাধিক নমুনা গ্রহণের পয়েন্ট 10 পয়েন্ট

বায়ুচলাচল ব্যবস্থা এবং নিয়ন্ত্রণ ডিমপার ইত্যাদি

নমুনার ব্যাকফায়ার পৃষ্ঠের রেডিয়েন্ট তাপের পরিমাপ পরিসীমাঃ 0 ~ 10W/cm2

চুলায় তাপমাত্রা এবং চাপ নিয়ন্ত্রণ কম্পিউটারের RS485 নিয়ন্ত্রণ সিস্টেমে সংযুক্ত করে করা হয়,এবং জ্বলন পরীক্ষার সেন্সর যেমন থার্মোকপল এবং চাপ সেন্সর এর DC আউটপুট ভোল্টেজ ডিজিটাল ফর্ম রূপান্তরিত হয়, যা তারপর প্রদর্শন এবং সঞ্চয় করার জন্য কম্পিউটার সিস্টেমে প্রেরণ করা যেতে পারে।

নোটঃউদাহরণস্বরূপ, অপ্রয়োজনীয় খরচ এড়াতে ভবন উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষার ডিভাইসটি গ্রাহকদের দ্বারা পরীক্ষার প্রয়োজন পণ্য অনুযায়ী তৈরি করা উচিত।পাবলিক সিকিউরিটি মন্ত্রণালয়ের তিয়ানজিন ফায়ার রিসার্চ ইনস্টিটিউটে বিভিন্ন বিল্ডিং উপাদানগুলির জন্য 5 টি অগ্নি প্রতিরোধের পরীক্ষার যন্ত্র রয়েছে, যথা লোড বহনকারী বিম প্লেটের অগ্নি প্রতিরোধের জন্য বুদ্ধিমান পরীক্ষার ডিভাইস, লোড বহনকারী প্রাচীরের অগ্নি প্রতিরোধের জন্য বুদ্ধিমান পরীক্ষার ডিভাইস,চুলার নেট আকার 3000×3000×1500 (মিমি), নমুনার অগ্নি এলাকা 3000×3000 (মিমি) এবং মোট লোডিং ক্ষমতা 2000kN

উল্লম্ব চুলা:

প্রয়োগের ক্ষেত্র: এটি প্রাচীর, গ্রিম, কলাম, মেঝে স্ল্যাব এবং সিলিংয়ের মতো অনুভূমিক বিল্ডিং উপাদানগুলির জন্য উপযুক্ত যা স্ট্যান্ডার্ড অগ্নি অবস্থার অধীনে তাদের অগ্নি প্রতিরোধের বৈশিষ্ট্যগুলি নির্ধারণ করতে পারে।

মান পূরণ করুন:GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008, ISO834-6: ২০০ এবং অন্যান্য পরীক্ষার প্রয়োজনীয়তা।

পারফরম্যান্স বৈশিষ্ট্যঃমাইক্রো কম্পিউটার বিশ্লেষণের মাধ্যমে উচ্চ-নির্ভুলতা মাল্টি-বিট সংগ্রহ কার্ড, তাপমাত্রা, চাপ, প্রবাহ এবং অন্যান্য দিকের তথ্য সংগ্রহের ব্যবহার,প্রক্রিয়াকরণ এবং নিয়ন্ত্রণ রিয়েল টাইমে পুনরুত্পাদন উত্পাদন করার জন্য বাস্তব তথ্য জ্বলন, এবং তার জ্বলন বৈশিষ্ট্য নির্ধারণের জন্য মাইক্রো কম্পিউটার বিশ্লেষণের মাধ্যমে, পুরো মেশিন উচ্চ মানের ডিভাইস ব্যবহার, সিস্টেম উচ্চ মানের, উচ্চ গতির অপারেশন নিশ্চিত করার জন্য,উন্নত.

টেকনিক্যাল প্যারামিটারঃ

1যন্ত্রের গঠনঃ অগ্নি প্রতিরোধী পরীক্ষার চুলা, গ্যাস প্রবাহ পরিমাপ ব্যবস্থা, তাপমাত্রা পরিমাপ ব্যবস্থা এবং চাপ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা।

2. অগ্নি প্রতিরোধী পরীক্ষার চুলাঃ এটি একটি উল্লম্ব পরীক্ষার চুলা যার অভ্যন্তরীণ আকার 4.5m (দৈর্ঘ্য), × 3.5m (গভীরতা) × 1.25m (উচ্চতা) ।

3. চুলা কাঠামোঃ ইস্পাত কাঠামো ফ্রেম গৃহীত হয়, চুলা প্রাচীর ইস্পাত কাঠামো ফ্রেমের মাঝখানে অগ্নিরোধী ইট দিয়ে নির্মিত হয়,এবং চুলার দেয়ালের ভিতরের দিকটি উচ্চ তাপমাত্রা প্রতিরোধী তাপ নিরোধক উপাদান দিয়ে তৈরি, যার ঘনত্ব 1000kgpm3 এর চেয়ে বেশি। বাইরের দিকটি রঙিন স্টিল দিয়ে আবৃত, চুল্লি আস্তরণের উপাদানটির বেধ 65 মিমি,এবং চুলায় পরীক্ষার তাপমাত্রা 1250°C পর্যন্ত.

4তাপমাত্রা পরিমাপ ব্যবস্থাঃ

1. চুল্লিতে থার্মোকপলঃ চুল্লিটি GB / T 16839 অনুসারে 2.0 মিমি তারের ব্যাসার্ধ সহ কে-টাইপ নিকেল-ক্রোমিয়াম-নিকেল-ক্রোমিয়াম থার্মোকপল গ্রহণ করে।1, বাইরের কভারটি তাপ-প্রতিরোধী স্টেইনলেস স্টিল পাইপ স্লিভ, এবং মাঝখানে তাপ-প্রতিরোধী উপকরণ দিয়ে ভরা হয়, এবং গরম প্রান্তের বহির্মুখী স্লিভের দৈর্ঘ্য 25 মিমি কম নয়,মোট ৫ টুকরা, এবং তাপমাত্রার নির্ভুলতা <± 15 °C।

2. ব্যাক ফায়ার পৃষ্ঠের তাপমাত্রা পরিমাপঃ 0.5MM ব্যাসার্ধের একটি থার্মোকপল ব্যবহার করে, 0.2MM বেধে এবং 12MM ব্যাসার্ধে ঝালাই

বৃত্তাকার তামার শীটে, GB/T16839.1 অনুসারে বড় নিকেল-ক্রোম-নিকেল-সিলিকন থার্মোকপলটি 30MM লম্বা, প্রস্থ এবং 2.0MM পুরু একটি অ্যাসবেস্টস গ্যাসকেট দিয়ে আচ্ছাদিত করা হবে।মোট ২০

3. গড় তাপমাত্রা পরিমাপঃ 8 টি থার্মোকপল, GB/T7633-2008 এবং GB/T17428-2009 এর জন্য উপযুক্ত

4. সর্বোচ্চ তাপমাত্রা পরিমাপঃ থার্মোকপলটি ফ্যাসিয়া সহ 20 টি ডাবল দরজার পরিমাপ যা দরজার সর্বাধিক প্রস্থ 1200 মিমি পর্যন্ত আবরণ করতে পারে।

5. মোবাইল থার্মোকপলঃ ইনফ্রারেড থার্মোমিটার দ্বারা পরিমাপ

6অভ্যন্তরীণ থার্মোকপলঃ বায়ুচলাচল নলগুলির অভ্যন্তরীণ তাপমাত্রা পরিমাপের জন্য উপযুক্ত 4 টি থার্মোকপল রয়েছে।

7. পরিবেষ্টিত তাপমাত্রা পরিমাপঃ 3.0MM ব্যাসার্ধের বর্মযুক্ত থার্মোকপল ব্যবহার করা হয়, এবং GB / T16839.1 এর সাথে সামঞ্জস্যপূর্ণ বড় নিকেল-ক্রোমিয়াম-নিকেল-সিলিকন কে-টাইপ থার্মোকপল গৃহীত হয়।

8. চুলা চাপ পরিমাপঃ টি আকৃতির পরিমাপ জোন, পরিমাপ নির্ভুলতা ± 2pa. 3

9. লোডিং সিস্টেমঃ পরিমাপ করার জন্য চাপ সেন্সর গ্রহণ

10. বিকৃতি পরিমাপ যন্ত্রঃ বৈদ্যুতিন বিকৃতি পরিমাপ ডিভাইস গৃহীত হয়

11. ফাঁক প্রোবঃ GB/T9978.1 মান অনুযায়ী তৈরি

12. বার্নারঃ চুল্লি দেয়ালের উভয় পাশে আটটি উচ্চ-গতির বার্নার রয়েছে, প্রতিটি পাশে ছয়টি। চুল্লিতে গরম করার জন্য প্রয়োজনীয় তাপ সরবরাহ করে।

13. ধোঁয়া নিষ্কাশনঃ চুল্লি দেয়ালের পিছনে চুল্লি দেয়ালের উপর তিনটি ধোঁয়া নিষ্কাশন গর্ত রয়েছে, যা চুল্লি শরীরের মধ্যে ধোঁয়া গ্যাস নির্গমনের জন্য পিছনে ফ্লুতে সংযুক্ত করা হয়।নিয়ন্ত্রণ চাপ.

14. পর্যবেক্ষণ গর্তঃ চুলা শরীরের পাশের দেয়ালে দুটি পর্যবেক্ষণ গর্ত রয়েছে, যা পরীক্ষার সময় নমুনার আগুনের পৃষ্ঠ এবং শিখা পর্যবেক্ষণের জন্য ব্যবহৃত হয়।

15লোডিং ডিভাইসঃ একটি ট্রলি ব্যবহার করে, 3.5 মিটার উচ্চ, 3.0 মিটার প্রশস্ত, একটি গাড়ী শরীর এবং একটি পরীক্ষা টুকরা প্ল্যাটফর্ম গঠিত। গাড়ী শরীর চারটি গ্রাউন্ড চাকা সঙ্গে ডিজাইন করা হয়, যা রেল উপর সরানো যেতে পারে,এবং পরীক্ষার প্ল্যাটফর্ম: 3.0m * 3.0m বর্গাকার ইস্পাত কাঠামো ফ্রেম। পরীক্ষার সময় পরীক্ষার টুকরো প্ল্যাটফর্মটি পরীক্ষার টুকরোটি একটি বৈদ্যুতিক লিফ্ট দিয়ে গাড়ির দেহের কাছে উত্তোলন করা হয়,এবং তারপর কার্ট পরীক্ষা অবস্থানে ধাক্কা এবং স্থায়ী হয়, এবং তারপর পরীক্ষা শুরু হয়.

16বৈদ্যুতিক নিয়ন্ত্রণ অংশঃ এমসিজিএস কনফিগারেশন সফ্টওয়্যার এবং ইন্টিগ্রেটেড শিল্প কম্পিউটারের পিএলসি প্রোগ্রাম গৃহীত হয়।

এর মধ্যে রয়েছেঃ প্রধান নিয়ন্ত্রণ ইন্টারফেস, চুলা তাপমাত্রা বক্ররেখা ইন্টারফেস, নমুনা তাপমাত্রা ইন্টারফেস, historical record interface এবং প্যারামিটার নির্ধারণ ইন্টারফেস।
