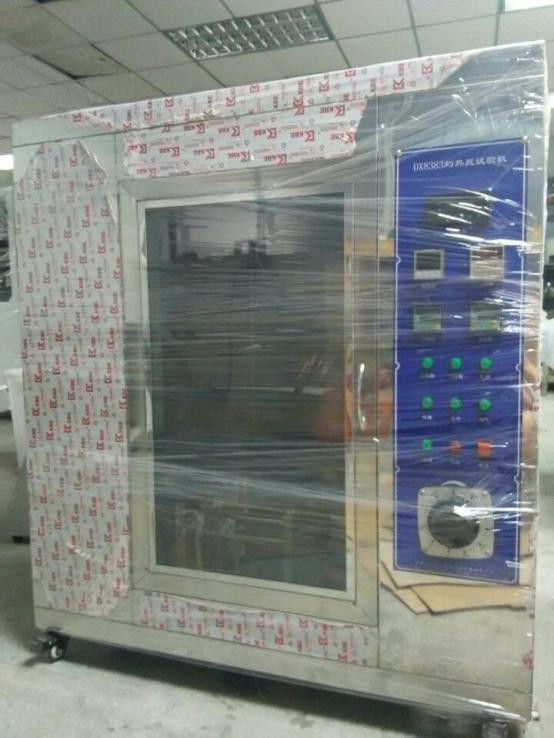

DX8383 ডিজিটাল ডিসপ্লে সহ হট ওয়্যার টেস্টিং মেশিন

ভূমিকাঃ গরম তারের পরীক্ষাটি অপারেশন চলাকালীন ইলেকট্রনিক এবং বৈদ্যুতিক পণ্যগুলির স্থিতিশীলতা পরীক্ষা করতে ব্যবহৃত হয়। গরম তারের নিজেই আসলে একটি নির্দিষ্ট স্পেসিফিকেশন প্রতিরোধের তারের রিং।পরীক্ষার সময়, এটি বিদ্যুৎ দ্বারা নির্দিষ্ট তাপমাত্রায় গরম করা প্রয়োজন, যাতে গরম তারের শীর্ষটি প্রয়োজনীয় সময়ের জন্য নমুনার সাথে যোগাযোগ করে, এবং তারপরে এর অবস্থা পর্যবেক্ষণ এবং পরিমাপ করা যেতে পারে।পরীক্ষার পরিসীমা নির্দিষ্ট পরীক্ষার পদ্ধতির উপর নির্ভর করে.

প্রয়োগের ক্ষেত্রঃ গরম তারের পরীক্ষার মেশিনটি প্রধানত বৈদ্যুতিক, ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি এবং তাদের উপাদানগুলির আগুনের ঝুঁকি পরীক্ষা করার জন্য উপযুক্ত,উষ্ণতা উৎস বা জ্বলন উৎস যেমন গরম উপাদান বা অতিরিক্ত লোড প্রতিরোধের দ্বারা সৃষ্ট তাপীয় চাপ একটি স্বল্প সময়ের মধ্যে অনুকরণএটি শক্ত বৈদ্যুতিক নিরোধক উপাদান বা অন্যান্য শক্ত জ্বলনযোগ্য উপকরণগুলির জন্যও উপযুক্ত।

মানদণ্ডের সাথে সামঞ্জস্যপূর্ণঃ GB/T5169 এর "গ্লো ওয়্যার টেস্ট মেথড" এর প্রয়োজনীয়তা অনুসারে ডিজাইন এবং উত্পাদিত।10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, UL817 মান।

টেকনিক্যাল প্যারামিটারঃ

1পরীক্ষার চেম্বারের আয়তনঃ ০.৫ মিটার, গভীরতা x প্রস্থ x উচ্চতাঃ ৬০x ৯৫x ৯০ সেমি

2. সীমানা মাত্রাঃ গভীরতা x প্রস্থ x উচ্চতাঃ 61x 120x 105cm

3. জ্বলন্ত তারেরঃ একটি 4.0mm ব্যাসার্ধ রিং নিকেল / ক্রোমিয়াম তারের তৈরি করা হয়

4. তাপমাত্রা পরিমাপ ডিভাইসঃ 0.5 মিমি সশস্ত্র সূক্ষ্ম তারের থার্মোকপল, 1050 °C উচ্চ তাপমাত্রা সহ্য করতে সক্ষম

5গরম করার স্রোতঃ যখন তাপমাত্রা 960 °C হয়, তখন স্রোত 120 ~ 150A এর মধ্যে থাকে

6. পরীক্ষার জন্য বল প্রয়োগ করুনঃ 0.8 ~ 1.2N, এবং কমপক্ষে 7 মিমি চাপের গভীরতা সীমাবদ্ধ করুন

7টাইমার: অগ্নিসংযোগের সময় (Ti) এবং অগ্নি নির্বাপনের সময় (Te) এর জন্য টাইমার। ব্যাপ্তিঃ 0 ~ 99.99S

8. জ্বলন্ত তারেরঃ 4mm±0.04mm Ni/Cr (80/20) বিশেষভাবে ডিজাইন করা স্ট্যান্ডার্ড রিং, অনুভূমিকভাবে স্থির;

9. থার্মোকপলঃ 0.5 মিমি আমদানি করা কে-টাইপ থার্মোকপল, বর্মযুক্ত স্লিভ 1100 °C পর্যন্ত তাপ প্রতিরোধী;

10. গরম তারের বৈদ্যুতিক গরম তাপমাত্রাঃ 500 °C ~ 960 °C (ডিজিটাল প্রদর্শন পূর্বনির্ধারিত করা যেতে পারে), তাপমাত্রা কম্পন < 3 °C;

11গরম তারের পরীক্ষার জন্য পরীক্ষার নমুনার চাপঃ 1.0N ± 0.1N (বাস্তব পরিস্থিতি অনুযায়ী নিয়ন্ত্রিত);

12. সর্বোচ্চ অনুপ্রবেশ গভীরতাঃ 7mm ± 0.5mm (প্রকৃত অবস্থার অনুযায়ী নিয়ন্ত্রিত);

13. পরীক্ষার নমুনার গতির গতিঃ 10mm/s~25mm/s

14. তীব্রতা স্তরঃ প্রয়োগ পরীক্ষার শিখা সময়কালের জন্য পছন্দসই মানগুলি হলঃ 5s, 10s, 20s, 30s, 60s, 120-1s;

15. অগ্নি উচ্চতাঃ পরীক্ষার অগ্নি উচ্চতা 12 মিমি;

16গ্যাসের উৎসঃ বুটান গ্যাস (ব্যবহারকারী দ্বারা সরবরাহ করা হয়) ।

17বাইরের বাক্সের উপাদানঃ আয়না স্টেইনলেস স্টীল।

পরীক্ষার পদ্ধতিঃ স্ট্যান্ডার্ড প্রতিরোধের তারের রিংটি নির্দিষ্ট তাপমাত্রায় গরম করুন এবং তারপরে গরম তার এবং পরীক্ষার নমুনাটি প্লাগ, সকেট, রাবারের সাথে যোগাযোগ করুন,পরীক্ষার শর্তে প্লাস্টিক এবং অন্যান্য পণ্য.

গরম তারের জ্বলন পরীক্ষার মেশিনের জন্য সংশ্লিষ্ট পরীক্ষার পদ্ধতিঃ

সমাপ্ত পণ্যগুলির জন্য জ্বলন্ত তারের জ্বলনযোগ্যতা পরীক্ষার পদ্ধতি (আইইসি 60695-2-11:2000/GB/T 5169.11-2006)

উপাদানগুলির জন্য জ্বলন্ত তারের জ্বলনযোগ্যতা পরীক্ষার পদ্ধতি (আইইসি 60695-2-12:2000/GB/T 5169.12-2006)

গরম তারের ব্যবহার করে উপকরণগুলির জ্বলন পারফরম্যান্সের জন্য পরীক্ষার পদ্ধতি (আইইসি 60695-2-13:2000/GB/T 5169.13-2006)

জ্বলনযোগ্যতা সূচক GWFI, GWFI - জ্বলনযোগ্যতার সূচক

একটি নির্দিষ্ট বেধের একটি পরীক্ষামূলক নমুনার সর্বোচ্চ পরীক্ষার তাপমাত্রা পরপর তিনটি পরীক্ষায় নিম্নলিখিত শর্তগুলির মধ্যে একটি পূরণ করা উচিতঃ

গরম তারটি সরিয়ে নেওয়ার ৩০ সেকেন্ডের মধ্যে, পরীক্ষার নমুনার শিখা বা তাপ নিভে যায় এবং পরীক্ষার নমুনার নীচে রাখা প্যাকেজিং কাগজটি জ্বলতে দেয় না;

(খ) পরীক্ষার নমুনাটি জ্বলতে পারেনি।

GWIT, GWIT - গ্লো ওয়্যার অগ্নিসংযোগ তাপমাত্রা

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

নমুনা প্রয়োজনীয়তাঃ এসজিএস উপাদান পরীক্ষাগারে নমুনা পরীক্ষার জন্য নিম্নলিখিত প্রয়োজনীয়তা রয়েছেঃ

নমুনার একটি পর্যাপ্ত বড় স্থির আকারের সমতল অংশ থাকা উচিত এবং পরীক্ষার সময় পরীক্ষার সমতলটি উল্লম্ব অবস্থানে রাখা উচিত।

পরীক্ষার নমুনা বিভিন্ন উপায়ে তৈরি করা যেতে পারেঃ

কম্প্রেশন মোল্ডিং, ইনজেকশন মোল্ডিং বা কাস্টিং, অথবা পর্যাপ্ত পরিমাণে বড় পৃষ্ঠের সাথে শীট ধাতু যেমন সমাপ্ত অংশ থেকে কাটা।

সমতল অংশের মাত্রা হতে হবেঃ দৈর্ঘ্যঃ ≥ 60 মিমি, প্রস্থ (ফিক্সচার ভিতরে): ≥ 60 মিমি

এই পরীক্ষার প্রয়োজনীয়তা অনুসারে, জ্বলনযোগ্যতার মূল্যায়নের জন্য সাধারণত ১০টি পরীক্ষার নমুনার একটি সেট প্রয়োজন।
