DX8427A এসি/ডিসি করোনা এজিং টেস্ট মেশিন

সিলিকন রাবারের করোনোভিত্তিক বার্ধক্যের পরীক্ষামূলক বিশ্লেষণ, এসি/ডিসি করোনোভিত্তিক বার্ধক্য বৈশিষ্ট্যের উপর গবেষণা, কম্পোজিট ইনসুলেটর উপাদানের করোনোভিত্তিক বার্ধক্য পরীক্ষামূলক সরঞ্জাম, জৈব অন্তরক উপাদানের করোনোভিত্তিক বার্ধক্য পরীক্ষা ব্যবস্থা, করোনোভিত্তিক বার্ধক্য পরীক্ষা বাক্স ব্যবস্থা,

সরঞ্জাম পরিচিতি:

বৈজ্ঞানিক গবেষণা প্রতিষ্ঠানের জন্য উপযুক্ত, উন্নত কঠিন অন্তরক উপাদানের করোনোভিত্তিক বার্ধক্য প্রতিরোধ পরীক্ষা ব্যবস্থা বিভিন্ন করোনোভিত্তিক পরীক্ষার শর্ত অর্জন করতে পারে এবং একই সাথে ৫টি নমুনার উপর করোনোভিত্তিক বার্ধক্য পরীক্ষা পরিচালনা করতে পারে। একই সাথে, এই ব্যবস্থাটি কঠিন অন্তরক উপাদানের ভোল্টেজ প্রতিরোধ পরীক্ষার জন্য করোনোভিত্তিক ডিসচার্জের বিরুদ্ধেও ব্যবহার করা যেতে পারে; বিভিন্ন শর্তে এইচটিভি সিলিকন রাবারের করোনোভিত্তিক বার্ধক্য ঘটনার উপর পদ্ধতিগত পরীক্ষামূলক গবেষণা পরিচালনা করতে পারে। একই সাথে, এই ব্যবস্থার উন্নয়ন কঠিন অন্তরক উপাদানের করোনোভিত্তিক বার্ধক্য প্রতিরোধের দেশীয় গবেষণার জন্য একটি মানসম্মত পরীক্ষা প্ল্যাটফর্ম সরবরাহ করবে বলে আশা করা হচ্ছে, যা বিভিন্ন কঠিন অন্তরক উপাদানের করোনোভিত্তিক বার্ধক্য প্রতিরোধের বৈশিষ্ট্যের উপর গবেষণা পরিচালনায় সহায়তা করবে।

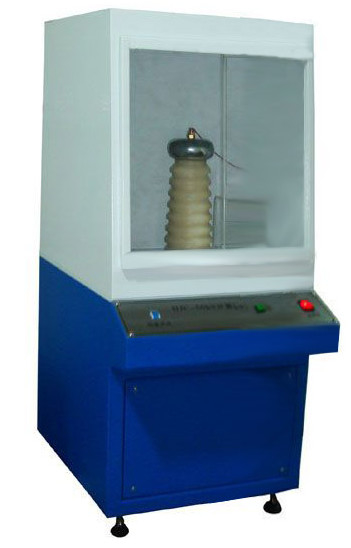

প্রধান উপাদান: ১) করোনোভিত্তিক উৎপাদনকারী যন্ত্র, ২) পরিমাপ ব্যবস্থা, ৩) সুরক্ষা ব্যবস্থা, ৪) পরিবেশ নিয়ন্ত্রণ ও পর্যবেক্ষণ ব্যবস্থা। কঠিন অন্তরক উপাদানের করোনোভিত্তিক বার্ধক্য প্রতিরোধ পরীক্ষা ব্যবস্থার প্রকৃত যন্ত্র চিত্র ১-এ দেখানো হয়েছে।

সরঞ্জাম রেফারেন্স মান:

আমেরিকান ASTM D2275-14 "কঠিন বৈদ্যুতিক অন্তরক উপাদানের পৃষ্ঠ ভোল্টেজ প্রতিরোধের জন্য আংশিক ডিসচার্জ (করোনা) পরীক্ষা পদ্ধতি" পরীক্ষা মান উল্লেখ করুন।

প্রযুক্তিগত পরামিতি:

(১) করোনোভিত্তিক উৎপাদনকারী যন্ত্র:

১. YDT-5/50 পাওয়ার ফ্রিকোয়েন্সি করোনোভিত্তিক মুক্ত পরীক্ষা ট্রান্সফরমার ব্যবহার করে, ভোল্টেজ পরিসীমা: ০-৫০KV

২. ভোল্টেজ রেগুলেটর ট্রিপিংয়ের পরে স্বয়ংক্রিয়ভাবে শূন্যে ফিরে আসে;

৩. শূন্য অবস্থানে বন্ধ, স্বয়ংক্রিয় ভোল্টেজ বৃদ্ধি এবং পতন সহ;

৪. আমদানি করা লিকেজ প্রোটেক্টর, ব্যক্তিগত সুরক্ষার নির্ভরযোগ্য সুরক্ষা;

৫. ওভারকারেন্ট সুরক্ষা, থ্রেশহোল্ড এবং অন্যান্য সুরক্ষা ফাংশন;

৬. ভোল্টেজ এবং কারেন্ট ডিসপ্লে, পরিমাপের নির্ভুলতা ± ০.২%, ব্রেকডাউন ভোল্টেজ বজায় রাখা;

৭. পরীক্ষামূলক ইলেকট্রোড: ইলেকট্রোডটি ক্ষেত্রে টিপ করোনোভিত্তিক ডিসচার্জ অনুকরণ করার জন্য ঐতিহ্যবাহী নিডেল প্লে মোড গ্রহণ করে। ০.২ মিমি বক্রতা ব্যাসার্ধ সহ একটি স্টেইনলেস স্টিলের নিডেল ইলেকট্রোড উপরের ইলেকট্রোড হিসাবে ব্যবহৃত হয় এবং ৩০ মিমি ব্যাস সহ একটি তামার প্লে ইলেকট্রোড নীচের ইলেকট্রোড হিসাবে ব্যবহৃত হয়। পুরো ইলেকট্রোড সিস্টেমটি ৫টি নিডেল প্লে ইলেকট্রোড সেট নিয়ে গঠিত, যেমন চিত্র ৩-এ দেখানো হয়েছে (উচ্চ-ভোল্টেজ তেল নিমজ্জিত ক্যাপাসিটর)

৮. ইলেকট্রোড ব্যবধান: ১০০মিমি

৯. ইলেকট্রোডের সংখ্যা: ৫

১০. নিডেল টিপ ইলেকট্রোড এবং নমুনার মধ্যে দূরত্ব সামঞ্জস্যযোগ্য, ১৫মিমি সামঞ্জস্যযোগ্য দূরত্ব সহ

১১. উচ্চ-ভোল্টেজ ট্রান্সফরমারের রেট করা ক্ষমতা: ৫KVA;

১২. রেট করা ইনপুট/আউটপুট ভোল্টেজ: ২০০V/৫০KV;

১৩. রেট করা ইনপুট/আউটপুট কারেন্ট: ২০A/০.০৪A;

১৪. নিয়ন্ত্রণ ব্যবস্থা: পিএলসি নিয়ন্ত্রণ নিয়ন্ত্রণ গ্রহণ করে

১৫. বুস্টিংয়ের জন্য পাঁচটি গতির বিকল্প: ৫V, ৫০V, ১০০V, ৫০০V, ১০০০, ২০০০V নির্বিচারে সেট করা যেতে পারে;

১৬. লিকেজ, ওভারলোড, শর্ট সার্কিট, ব্রেকডাউন এবং উচ্চ-ভোল্টেজ সুরক্ষা ফাংশন সহ সজ্জিত;

১৭. যন্ত্রাংশ: একটি বৈদ্যুতিক যোগাযোগ ভোল্টেজ রেগুলেটর, কন্ট্রোল বক্স, প্রতিরক্ষামূলক প্রতিরোধক এবং ইলেকট্রোড বক্স নিয়ে গঠিত;

১৮. এই যন্ত্রটি একই সাথে করোনোভিত্তিক বার্ধক্য, ভোল্টেজ ব্রেকডাউন এবং সহ্য ভোল্টেজ পরীক্ষা সম্পাদন করতে পারে;

১৯. ভোল্টেজ ব্রেকডাউন গ্রেড ২৫ এবং গ্রেড ৭৫ এর স্টেইনলেস স্টিল ইলেকট্রোড এবং একটি উচ্চ-তাপমাত্রা পরীক্ষার বেঞ্চ সেট দিয়ে সজ্জিত

২০. করোনোভিত্তিক বার্ধক্য পরীক্ষার জন্য ৫টি নিডেল ইলেকট্রোড, তামার প্লে ইলেকট্রোড এবং একটি করোনোভিত্তিক বার্ধক্য নমুনা র্যাক সেট দিয়ে সজ্জিত

২১. একটি পেশাদার পরীক্ষা সফ্টওয়্যার সেট

২২. একটি প্রিন্টার সহ একটি ব্র্যান্ডেড কম্পিউটার সেট:

(২) পরিবেশ নিয়ন্ত্রণ যন্ত্র:

১. তাপমাত্রা সেন্সর: তাইওয়ানের P-T-100 উচ্চ-নির্ভুলতা সেন্সর ব্যবহার করে

২. তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ পদ্ধতি: সুষম তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ পদ্ধতি (BTHC) PID বুদ্ধিমান সমন্বয়

৩. তাপমাত্রা পরিসীমা: -১০°C~১৫০°C সেট করা যেতে পারে

৪. আর্দ্রতা পরিসীমা ২০-৯৮% RH

৫. তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ নির্ভুলতা: ± ০.২°C; ± ২.৫% RH

৬. তাপমাত্রা এবং আর্দ্রতা চেম্বারের ভিতরের অভিন্নতা: ± ০.৫°C~± ০.২°C; ± ৪.০% RH

৭. কন্ট্রোলার রেজোলিউশন নির্ভুলতা: ± ০.০১%°C; ± ১% R.H

৮. গরম করার হার: ≥ ২.৫ °C/মিনিট

৯. শীতল করার হার: গড় ১ °C/মিনিট

১০. তাপমাত্রা বিচ্যুতি: -১০~+৯৯°C এ ≤ ± ০.৫°C, ১০০~+১৫০°C এ ≤ ± ১.০°C

১১. আর্দ্রতা বিচ্যুতি ± ২.৫% RH (>৭৫% RH), ± ৪.০% RH (≤ ৭৫% RH)

১২. নির্ভরযোগ্য ঠান্ডা-রোল্ড ইস্পাত প্লে বাইরের শেল উপাদান, ইলেক্ট্রোস্ট্যাটিক উচ্চ-তাপমাত্রা বেকিং পেইন্ট ভিতরের বাক্স উপাদান, স্টেইনলেস স্টিল প্লে (SUS304)

১৩. তাপ নিরোধক উপাদান: উচ্চ-ঘনত্ব পলিউরেথেন ফোম + গ্লাস ফাইবার

১৪. পর্যবেক্ষণ জানালা একটি তিন-স্তরীয় ভ্যাকুয়াম কাচের জানালা

১৫. বাক্সের ভিতরে আলো: প্রশস্ত কোণ প্রক্ষেপণ আলো সরঞ্জাম, সিল করা দরজা সহ ডাবল-লেয়ার দরজা

১৬. পরীক্ষা বাক্সের ভিতরের স্থানের আকার: ৫০০ * ৫০০ * ৬০০মিমি

১৭. পরীক্ষার ঘরের অভ্যন্তরীণ দেয়ালে নিরোধক চিকিৎসা করা হবে, যার ভোল্টেজ প্রতিরোধ ক্ষমতা ৫০KV

(৩) এসি/ডিসি করোনোভিত্তিক বার্ধক্য পরীক্ষা মেশিনের মাত্রা:

করোনোভিত্তিক উৎপাদনকারী যন্ত্রের আকার: ৮৫০ * ৭৪০ * ১৫০০মিমি;

পরিবেশ নিয়ন্ত্রণ যন্ত্রের আকার: ৭০০ * ১১০০ * ১৭০০মিমি;

(৪) এসি/ডিসি করোনোভিত্তিক বার্ধক্য পরীক্ষা মেশিনের ডেটা অধিগ্রহণ ব্যবস্থা

১. Advantech এর ১৬-বিট PCI উচ্চ-নির্ভুলতা ডেটা অধিগ্রহণ কার্ড ব্যবহার করে, ইনপুট সিগন্যাল ভোল্টেজ পরিসীমা ± ৫V বা ± ১০V, এবং স্যাম্পলিং হার ৩MS/s। একাধিক করোনোভিত্তিক কারেন্ট এবং ভোল্টেজ সিগন্যাল একই সাথে সংগ্রহ করতে পারে এবং প্রক্রিয়াকরণের জন্য পরিমাপের ফলাফল কম্পিউটারে পাঠাতে পারে।

২. বন্ধুত্বপূর্ণ LabView সফ্টওয়্যার ইন্টারফেস করোনোভিত্তিক ভোল্টেজের ওয়েভফর্ম প্রদর্শন করতে পারে; এটি করোনোভিত্তিক ডিসচার্জ কারেন্টের ইতিবাচক এবং নেতিবাচক অর্ধ-চক্রের চার্জ পরিমাণ, সেইসাথে সময়ের সাথে ডিসচার্জ শক্তির প্রবণতা প্রদর্শন করতে পারে।

৩. পরীক্ষার পরে, পরীক্ষার ডেটা একটি প্রতিবেদন হিসাবে তৈরি করা যেতে পারে এবং মুদ্রণ বা সংরক্ষণ করা যেতে পারে।

(৫) এসি/ডিসি করোনোভিত্তিক বার্ধক্য পরীক্ষা মেশিনের প্রধান আনুষাঙ্গিক

১. ১ করোনোভিত্তিক জেনারেটর

২. ১ পরিবেশ নিয়ন্ত্রণ যন্ত্র

৩. একটি ব্র্যান্ডেড কম্পিউটার

৪. একটি পেশাদার সংগ্রহ সফ্টওয়্যার সেট

৫. একটিতে রাখুন
