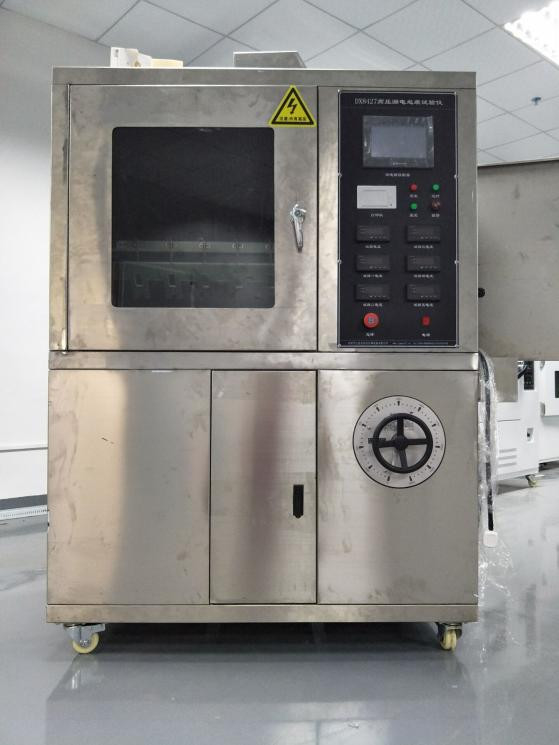

DX8427 উচ্চ ভোল্টেজ ফুটো ট্রেস টেস্টিং মেশিন

বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি এবং তাদের উপকরণগুলির বৈদ্যুতিক ট্রেসিং এবং ক্ষয় প্রতিরোধের পরীক্ষার জন্য প্রধানত উপযুক্ত, পাওয়ার ফ্রিকোয়েন্সি (48Hz -62Hz) এ তরল দূষক এবং ঢালু পৃষ্ঠের নমুনাগুলির ব্যবহার অনুকরণ করে। বিদ্যুতায়ন এবং ক্ষয় প্রতিরোধের পরিমাপের মাধ্যমে কঠোর পরিবেশগত অবস্থার অধীনে ব্যবহৃত বৈদ্যুতিক অন্তরক উপকরণগুলির প্রতিরোধের স্তর মূল্যায়ন করুন। বৈদ্যুতিক পণ্যগুলিতে আর্দ্রতা এবং অপবিত্রতার প্রভাবে, বিভিন্ন পোলারিটির চার্জযুক্ত অংশগুলির মধ্যে বা চার্জযুক্ত অংশ এবং গ্রাউন্ডেড ধাতুর মধ্যে অন্তরক ফুটো ঘটতে পারে। ফলস্বরূপ আর্ক ডিসচার্জের কারণে ব্রেকডাউন, শর্ট সার্কিট বা উপাদানের ক্ষয় হতে পারে, এমনকি আগুনও লাগতে পারে। এই পরীক্ষক একটি ধ্বংসাত্মক পরীক্ষা যা অন্তরক উপকরণগুলির উপর উপরের পরিস্থিতি অনুকরণ করে, নির্দিষ্ট ভোল্টেজে একটি বৈদ্যুতিক ক্ষেত্র এবং অপবিত্রতাযুক্ত জলের ক্রিয়ায় অন্তরকগুলির ফুটো এবং চিহ্নিতকরণের আপেক্ষিক প্রতিরোধের পরিমাপ এবং মূল্যায়নের জন্য ব্যবহৃত হয়। এটি বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি, যেমন রিলে সকেট, কনভার্সন সুইচ কভার, কন্টাক্টর ইত্যাদিতে কঠিন বৈদ্যুতিক অন্তরক উপকরণ এবং তাদের পণ্যগুলির জন্য উপযুক্ত।

২, মানগুলির সাথে সঙ্গতিপূর্ণ:

GB/T6553-2014/IEC60587-1984 "কঠোর পরিবেশগত অবস্থার অধীনে বৈদ্যুতিক অন্তরক উপকরণগুলির ট্রেসিং এবং ক্ষয় প্রতিরোধের মূল্যায়নের পরীক্ষার পদ্ধতি" এবং DL/T810-2002 "± ৫০০ কেভি ডিসি রড সাসপেনশন কম্পোজিট ইনসুলেটরগুলির জন্য প্রযুক্তিগত শর্তাবলী" এর প্রয়োজনীয়তা অনুসারে, অন্তরক উপকরণগুলির এসি/ডিসি লিকেজ ট্রেসিং পরীক্ষার জন্য মানগুলিতে নির্দিষ্ট করা সিমুলেশন পরীক্ষার আইটেমগুলি, রাবার, প্লাস্টিক এবং ঢালু প্লেন পদ্ধতির মতো অন্যান্য বৈদ্যুতিক অন্তরক উপকরণগুলির জন্য প্রযোজ্য। পাঁচ সেট সিলিকন রাবার পরীক্ষক এবং সিলিকন পরীক্ষকের জন্য মান।

প্রযুক্তিগত পরামিতি:

ইলেকট্রোড: ০.৫ মিমি পুরু উপাদান: স্টেইনলেস স্টিল;

উপরের এবং নীচের ইলেকট্রোডের মধ্যে দূরত্ব: ৫০.০ মিমি ± ০.১;

পরীক্ষার ভোল্টেজ: ১০০V-৬০০০V স্টিপলিস অ্যাডজাস্টেবল;

ভোল্টেজ রেগুলেটর: আউটপুট: ০~২৫০V থেকে অ্যাডজাস্টেবল, ৫KVA ক্ষমতা সহ;

যখন সার্কিট কারেন্ট ৬০mA হয়, তখন ভোল্টেজ আউটপুট বন্ধ করুন;

পরীক্ষার সময়: ৬ ঘন্টা;

ড্রপিং নির্ভুলতা: ০.৫%;

ভোল্টেজ স্থিতিশীলতা: ± ১%;

উচ্চ নির্ভুলতা ভোল্টেজ রেগুলেটর: আউটপুট AC220V। পাওয়ার ৬০০০W। নির্ভুলতা ± ১%;

পরীক্ষার ট্রান্সফরমার: ক্ষমতা ৫KVA। সর্বোচ্চ আউটপুট ভোল্টেজ AC6000V (বা DC6000V ঐচ্ছিক);

ট্রেস সনাক্তকরণ: স্ট্যান্ডার্ড GB/T6553-2003/4.1.2 অনুসারে, একটি নির্দিষ্ট প্রবাহ হারে একটি ভোল্টেজ (২.৫kV, ৩.৫kV এবং ৪.৫kV) প্রয়োগ করুন এবং দূষিত তরল ড্রিপ করুন। যদি ৬ ঘন্টার জন্য ৬০mA এর নিচে কারেন্ট প্রবাহিত না হয়, তবে এটি পাস বলে বিবেচিত হবে;

ড্রপিং ডিভাইস: একটি রাল্ফ প্রিসিশন পেরিস্টালটিক পাম্প ব্যবহার করে, ০.০০১৮৫-২০ মিলিলিটার প্রতি মিনিটের প্রবাহ পরিসীমা সহ, ০.১-৫০ বিপ্লব প্রতি মিনিটের কাজের গতি এবং ০.৫% এর কম প্রবাহ নির্ভুলতা ত্রুটি সহ;

আউটপুট ভোল্টেজ: AC/DC (সুইচেবল)

কেস: SUS304 স্টেইনলেস স্টিল (ব্রাশ করা পৃষ্ঠ) দিয়ে তৈরি;

মলত্যাগ ট্যাঙ্কটি ৩১৬ স্টেইনলেস স্টিল দিয়ে তৈরি এবং একটি সিলিং ডিভাইস দিয়ে সজ্জিত।

আয়তন ০.৫৬m³, স্টুডিও আয়তন: ৯০০L * ৬৫০০W * ৯৫০H (মিমি);

যন্ত্রের মাত্রা: ১২০০L * ৭৫০W * ১৮০০H (মিমি), দৈর্ঘ্য ৭৫০ * প্রস্থ ১১৮০ * উচ্চতা ১৭৬০ মিমি, কাঠের বাক্স ৮৯০ * ১৩২০ * ১৯০০

ওজন: প্রায় ২০০ কেজি

নিয়ন্ত্রণ ডিভাইস: পিএলসি কন্ট্রোল + তাইওয়ান ওয়াইনভিউ টাচ স্ক্রিন কন্ট্রোল গ্রহণ করে, নির্ভুল নিয়ন্ত্রণ, সহজ অপারেশন, সম্পূর্ণ মানবীকৃত ডিজাইন, পরীক্ষার পরে স্বয়ংক্রিয় প্রতিবেদন তৈরি এবং প্যানেল থার্মাল প্রিন্টার পরীক্ষার ফলাফল সময়মতো প্রিন্ট করতে পারে;

পরীক্ষার গ্রুপের সংখ্যা: পাঁচটি গ্রুপ (পরীক্ষার সময়, একটি পাম্প একটি ড্রপলেট গ্রুপ নিয়ন্ত্রণ করে, এবং পরীক্ষার প্রক্রিয়া একে অপরের উপর প্রভাব ফেলে না, যা বাজারে সাধারণত দেখা যায় না যেখানে একটি পাম্প পাঁচটি গ্রুপ নিয়ন্ত্রণ করে) (পৃথকভাবে বা একসাথে পরীক্ষা করা যেতে পারে)
