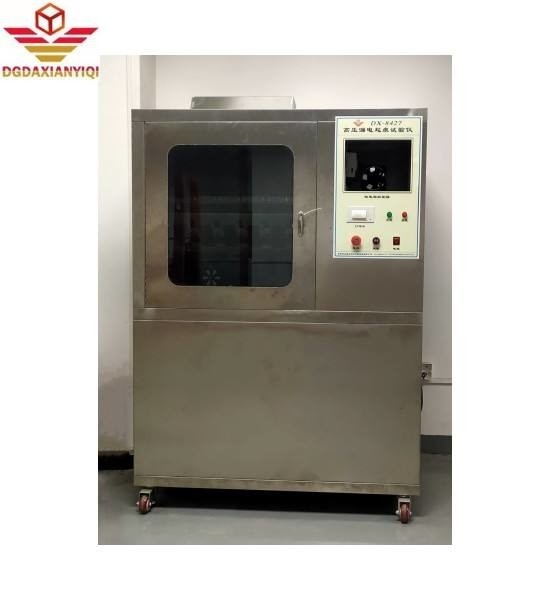

DX8352 লিক ট্রেস টেস্টিং মেশিন ইনসুলেশন উপাদান শর্ত সিমুলেট করার জন্য

DX8352 ফুটো ট্র্যাক টেস্টিং মেশিন

পরিচিতি:

মৌলিক নীতি:বৈদ্যুতিক পণ্যগুলিতে আর্দ্রতা এবং অমেধ্য পরিবেশের প্রভাবের অধীনে, বিভিন্ন মেরুগুলির চার্জযুক্ত অংশগুলির মধ্যে বা চার্জযুক্ত অংশ এবং গ্রাউন্ডেড ধাতুর মধ্যে বিচ্ছিন্নতা ফুটো হতে পারে।উত্পন্ন আর্ক বিপর্যয় এবং বৈদ্যুতিক যন্ত্রপাতি শর্ট সার্কিট হতে পারে, স্রাবের কারণে উপাদান ক্ষয়, এবং এমনকি আগুনের দিকে পরিচালিত করে।

ফাঁসের ট্র্যাক পরীক্ষাটি একটি ধ্বংসাত্মক পরীক্ষা যা উপরের পরিস্থিতি অনুকরণ করার জন্য বিচ্ছিন্নতা উপকরণগুলিতে পরিচালিত হয়।পরীক্ষায় একটি নির্দিষ্ট ভোল্টেজ প্রয়োগ করা হয় এবং দূষিত তরল একটি নির্দিষ্ট ভলিউম ড্রপ (0.1% NH 4 CL) একটি নির্দিষ্ট উচ্চতা (35mm) এ 30 সেকেন্ডের জন্য একটি কঠিন নিরোধক উপাদান পৃষ্ঠের উপর, একটি নির্দিষ্ট আকারের প্ল্যাটিনাম ইলেকট্রোডের মধ্যে ((2mm × 5mm),একটি বৈদ্যুতিক ক্ষেত্র এবং একটি দূষিত মাধ্যমের সম্মিলিত কর্মের অধীনে কঠিন নিরোধক উপাদান পৃষ্ঠের সহনশীলতা মূল্যায়ন করতে, এবং তার আপেক্ষিক ট্র্যাকিং সূচক (সিটি 1) এবং ট্র্যাকিং সূচক প্রতিরোধের (পিটি 1) নির্ধারণ করতে।

প্রযুক্তিগত পরামিতিগুলির বিস্তারিত বিবরণঃ

স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণঃ GB/T4207 পরীক্ষার মানদণ্ডের প্রয়োজনীয়তা পূরণ করে।

একটি আয়তক্ষেত্রাকার প্ল্যাটিনাম ইলেকট্রোড ব্যবহার করে, নমুনার উপর দুটি ইলেকট্রোড দ্বারা প্রয়োগ করা বাহিনী যথাক্রমে 1.0N ± 0.05N হয়।

প্রয়োগ করা ভোল্টেজ 100-600V (48-60Hz) এর মধ্যে সামঞ্জস্য করা যেতে পারে। যখন শর্ট সার্কিট বর্তমান 1.0 ± 0.1A হয়, ভোল্টেজ ড্রপ 10% অতিক্রম করা উচিত নয়।যখন পরীক্ষার সার্কিটে শর্ট সার্কিট ফুটো প্রবাহ 0 এর সমান বা তার বেশি হয়.5A, এটি 2 সেকেন্ড ধরে রাখুন, রিলে কাজ করবে, বর্তমান বন্ধ করবে, এবং নির্দেশ করবে যে পরীক্ষার বস্তুটি যোগ্য নয়।

ড্রিপ ডিভাইসের সময় ধ্রুবক নিয়ন্ত্রিত হয়, 44-50 ড্রিপ ভলিউম / সেমি 3 এবং 30 ± 5 সেকেন্ডের ড্রিপ সময় ব্যবধানের সঠিকভাবে নিয়ন্ত্রণ করে।

ইলেকট্রোডঃ 2 মিমি × 5 মিমি এর ক্রস-সেকশন এলাকা সহ দুটি আয়তক্ষেত্রাকার প্ল্যাটিনাম ইলেকট্রোড। একটি শেষ প্রান্তের 30 ডিগ্রি ঢাল রয়েছে।

সারফেস ফোর্সঃ ১.০ ± ০.০৫ এন

পরীক্ষার ভোল্টেজঃ 100-600V

সর্বোচ্চ পরীক্ষার স্রোতঃ 3A

দুটি ইলেক্ট্রোডের মধ্যে দূরত্বঃ 4.0 মিমি

ড্রপিং ডিভাইসঃ ড্রপিং সময় ব্যবধান নির্বিচারে সেট করা যেতে পারে

পরীক্ষার চেম্বারের আয়তনঃ ০.৫ মিটার, গভীরতা ৬০x প্রস্থ ৯৫x উচ্চতা ৯০ সেমি

বাহ্যিক মাত্রাঃ গভীরতা x প্রস্থ x উচ্চতাঃ 61x 120x 105cm

বাইরের বাক্সের উপাদানঃ আয়না স্টেইনলেস স্টীল।
