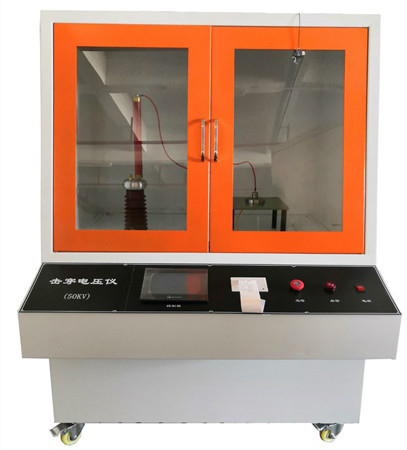

DX8388 সলিড আইসোলেশন উপাদান বৈদ্যুতিক শক্তি পরীক্ষা মেশিন বৈদ্যুতিক Dielectric শক্তি পরীক্ষক

DX8388 সলিড ইনসুলেশন উপাদান বৈদ্যুতিক শক্তি পরীক্ষার মেশিন (বৈদ্যুতিক অস্তরক শক্তি পরীক্ষক)

মানদণ্ডের সাথে সঙ্গতিপূর্ণ:

GB1408.1, IEC60243-1 "সলিড ইনসুলেশন ম্যাটেরিয়ালের বৈদ্যুতিক শক্তির পরীক্ষা পদ্ধতি - পাওয়ার ফ্রিকোয়েন্সিতে পরীক্ষা", GB1408.2, IEC60243-2 "সলিড ইনসুলেশন ম্যাটেরিয়ালের বৈদ্যুতিক শক্তির জন্য পরীক্ষা পদ্ধতি" ভোলট্রেসিং ম্যাটেরিয়ালস-ডিসি-এর প্রয়োজনীয়তা মেনে চলে GB/T1695-2005 "পাওয়ার ফ্রিকোয়েন্সি ব্রেকডাউন ভোল্টেজের শক্তি নির্ধারণ এবং ভলকানাইজড রাবারের ভোল্টেজ প্রতিরোধ করা" GB/T3333, GB12656, এবং ASTM D149 পরীক্ষার মান।

প্রযোজ্য সুযোগ:

প্লাস্টিক, ফিল্ম, রজন, মাইকা, সিরামিক, সিলিকন, গ্লাস, ইনসুলেটিং পেইন্ট ইত্যাদির মতো কঠিন নিরোধক উপকরণগুলির জন্য প্রধানত উপযুক্ত। ভাঙ্গন শক্তি পরিমাপ করুন এবং পাওয়ার ফ্রিকোয়েন্সি (48-62Hz) বা বায়ু বা তরল মাধ্যমের সাথে সম্পর্কিত DC ভোল্টেজ সহ ভোল্টেজ সময় সহ্য করুন। ক্রমাগত এবং অভিন্ন বুস্টিং বা ধাপে ধাপে বুস্টিংয়ের জন্য উপযুক্ত, ব্রেকডাউন না হওয়া পর্যন্ত নমুনায় AC/অথবা DC ভোল্টেজ প্রয়োগ করুন, ব্রেকডাউন ভোল্টেজের মান পরিমাপ করুন এবং নমুনার ব্রেকডাউন শক্তি গণনা করুন; দ্রুত ভোল্টেজ বৃদ্ধির পদ্ধতি ব্যবহার করে, নির্দিষ্ট মানের ভোল্টেজ বাড়ান এবং একটি নির্দিষ্ট সময়ের জন্য ভাঙ্গন ছাড়াই নমুনা বজায় রাখুন। এই সময়ে নির্দিষ্ট মান হল নমুনার প্রতিরোধ ভোল্টেজ মান।

প্রধান প্রযুক্তিগত পরামিতি:

1. টেস্ট ভোল্টেজ: AC 0-50 kV ক্রমাগত সামঞ্জস্যযোগ্য DC 0-50 kV ক্রমাগত সামঞ্জস্যযোগ্য

2. ট্রান্সফরমার ক্ষমতা: 10 KVA

3. ব্রেকডাউন ভোল্টেজ: 0-50kV

4. বুস্টিং স্পিড: 6 গিয়ারে বিভক্ত: 50, 100, 200, 500, 1000, 2000 (KV/S)

5. গতি নিয়ন্ত্রণ বৃদ্ধি: বৈদ্যুতিক স্বয়ংক্রিয় গতি নিয়ন্ত্রণের জন্য

6. ভোল্টেজ পরিমাপের নির্ভুলতা: ≤ 2%

7. ফুটো বর্তমান নির্বাচন: 1-20 mA

8. পরীক্ষার পদ্ধতি: ডিসি পরীক্ষা, এসি পরীক্ষা

9. বুস্টিং পদ্ধতি: স্বয়ংক্রিয় প্রোগ্রামেবল বুস্টিং

10. পাওয়ার সাপ্লাই ফ্রিকোয়েন্সি: 50Hz সাইন ওয়েভ

11. পাওয়ার সাপ্লাই: AC220V 50/60Hz

12. বাহ্যিক মাত্রা: দৈর্ঘ্য 1400*প্রস্থ 1040*উচ্চতা 1500 মিমি

13. ওজন: 200 কেজি

স্ট্যান্ডার্ড কনফিগারেশন:

টেস্ট হোস্ট: এক ইউনিট

কন্ট্রোল ডিভাইস: এক সেট

পরীক্ষা ইলেক্ট্রোড (GB 1408.1): দুই সেট

পরীক্ষা জ্বালানী ট্যাংক: দুই

ডিসচার্জ সিস্টেম: এক সেট

কন্ট্রোল সিস্টেম: এক সেট

তথ্য সংগ্রহ সিস্টেম: এক সেট

টেস্ট সফটওয়্যার: এক সেট সিডি

ব্র্যান্ড কম্পিউটার: এক সেট

ব্র্যান্ড ইঙ্কজেট প্রিন্টার: এক সেট

পণ্য ব্যবহারকারী ম্যানুয়াল: এক কপি

পণ্য যোগ্যতা শংসাপত্র: এক কপি

ব্যবহার:ডিসচার্জ রডটি বের করুন এবং টেলিস্কোপিক রডটি সোজা করুন, গ্রাউন্ডিং ক্লিপের অন্য প্রান্তটি ডিসচার্জ রডের মেটাল প্রোব সকেটে ঢোকান এবং তারপরে গ্রাউন্ডিং ক্লিপটি ইনস্ট্রুমেন্ট গ্রাউন্ডিং টার্মিনাল A বা B-তে ক্ল্যাম্প করুন। ইনসুলেটেড হ্যান্ডেলটিকে ইনস্ট্রুমেন্টের কেসিং থেকে যতটা সম্ভব দূরে ধরে রাখুন, দাঁড়ানো, দরজার সামনের দিকের কাচটি খোলার জন্য এবং সামনের দিকের কাচের সাথে যোগাযোগের জন্য ধাতু ব্যবহার করুন। হাই-ভোল্টেজ ট্রান্সফরমার আউটপুট ইকুয়ালাইজেশন বল, নমুনা ইলেক্ট্রোড, এবং ক্যাপাসিটর হাই-ভোল্টেজ একের পর এক শেষ। (যদি প্রয়োজন হয়, ডিসচার্জ সম্পূর্ণ হওয়ার পরে, ইলেক্ট্রোড এবং মানবদেহের মধ্যে ভোল্টেজ 36V-এর কম কিনা তা পরীক্ষা করতে AC ভোল্টেজ রেঞ্জে (AC20V রেঞ্জ) একটি মাল্টিমিটার ব্যবহার করুন, যা নির্দেশ করে যে অবশিষ্ট ভোল্টেজ সম্পূর্ণরূপে নিঃসৃত হয়েছে।)

মনোযোগ:প্রতিটি পরীক্ষার পরে নমুনা নেওয়ার আগে, আগে থেকেই এটি সম্পূর্ণরূপে নিষ্কাশন করা প্রয়োজন। স্রাবের সময়, প্রতিটি স্রাব পয়েন্টে যোগাযোগের সময় 2 সেকেন্ডের বেশি হওয়া উচিত।

নিরাপত্তা নির্দেশাবলী:

1. সরঞ্জাম একটি পৃথক প্রতিরক্ষামূলক স্থল তারের সঙ্গে সজ্জিত করা প্রয়োজন. প্রতিরক্ষামূলক গ্রাউন্ড তারের গ্রাউন্ডিং মূলত পার্শ্ববর্তী এলাকায় নমুনা ভাঙ্গন দ্বারা উত্পন্ন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে হয়। এটি কম্পিউটারের নিয়ন্ত্রণ হারানো এড়াতে পারে।

2. এই টেস্টিং ইকুইপমেন্টের সার্কিটটি একাধিক প্রতিরক্ষামূলক ব্যবস্থার সাথে সজ্জিত, যার মধ্যে প্রধানত ওভারকারেন্ট সুরক্ষা, ভোল্টেজ লস সুরক্ষা, ফুটো সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ডিসি টেস্ট ডিসচার্জ অ্যালার্ম ইত্যাদি।

3. গ্রাউন্ডিং প্রয়োজনীয়তা: একটি পৃথক গ্রাউন্ডিং প্রয়োজন, এবং গ্রাউন্ডিং জাতীয় মান মেনে চলতে হবে। ধাতব রডটি মাটির নিচে কমপক্ষে 1.5 মিটার পুঁতে রাখা উচিত।

4. এই টেস্টিং ইকুইপমেন্টের সার্কিট একাধিক প্রতিরক্ষামূলক ব্যবস্থার সাথে সজ্জিত, প্রধানত ওভারকারেন্ট সুরক্ষা, ভোল্টেজ লস সুরক্ষা, ফুটো সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ডিসি টেস্ট ডিসচার্জ অ্যালার্ম ইত্যাদি সহ।

পণ্য বৈশিষ্ট্য

1. ব্যবহারকারী-বান্ধব ইন্টারফেস এবং সহজ অপারেশন সহ WIN XP/WIN7/WIN8 সিস্টেমে স্বাধীন ইনস্টলেশন সফ্টওয়্যার চলছে

2. পরীক্ষামূলক প্রদর্শন বক্ররেখা, স্বয়ংক্রিয় ডেটা স্টোরেজ, স্বয়ংক্রিয় অনুসন্ধান।

3. বহুমুখী, সঠিক, নির্ভরযোগ্য, এবং নিরাপদ এসি এবং ডিসি পরীক্ষার জন্য ব্যবহার করা যেতে পারে।

4. কম্পিউটার নিয়ন্ত্রিত পরীক্ষামূলক প্রক্রিয়া, স্বয়ংক্রিয় রায় স্টপ, স্বয়ংক্রিয় রিসেট।

5. একাধিক সুরক্ষা যেমন ওভারভোল্টেজ, ওভারকারেন্ট, শর্ট সার্কিট, ফুটো এবং ভুল অপারেশন।

নোট:

1. পরীক্ষার সময়, সম্পর্কহীন কর্মীদের কাছে যাওয়ার অনুমতি দেওয়া উচিত নয়, কারণ এই পরীক্ষার যন্ত্রটি উচ্চ ভোল্টেজ তৈরি করতে পারে এবং অপ্রশিক্ষিত কর্মীদের সরঞ্জাম ব্যবহার করার অনুমতি নেই। পরীক্ষার সময়, একজন সুপারভাইজার থাকা উচিত এবং কেউ এটি একা ব্যবহার করা উচিত নয়। কোন অপ্রত্যাশিত পরিস্থিতির ক্ষেত্রে।

2. যদি সরঞ্জামটি দীর্ঘ সময়ের জন্য ব্যবহার না করা হয়, তাহলে এটি পুনরায় ব্যবহার করার আগে, প্রথমে যন্ত্রটিকে কোন লোড ছাড়াই চাপ দিন, অর্থাৎ, সমান বল থেকে উচ্চ-ভোল্টেজ ইলেক্ট্রোডের ওয়্যারিংটি সরিয়ে দিন। উচ্চ ভোল্টেজ স্বাভাবিক কিনা তা দেখতে কম্পিউটার পরীক্ষার ইন্টারফেস পরীক্ষা করুন।

3. পরীক্ষার সময় অপ্রত্যাশিত পরিস্থিতির ক্ষেত্রে, একটি সময়মত বিদ্যুত বন্ধ করা উচিত এবং সমস্যাটি সমাধান হওয়ার পরেই পরীক্ষা চালিয়ে যেতে পারে।

4. সরঞ্জাম স্থিরভাবে স্থাপন করা উচিত এবং মাটি শক্ত হতে হবে। অনুরণন এড়াতে একটি সিমেন্ট মেঝে ব্যবহার করা ভাল।

5. অপারেটর এবং সরঞ্জাম অপারেশনের নিরাপত্তা নিশ্চিত করে, ব্যবহারের সময় ডিভাইসের কেসিং একটি প্রতিরক্ষামূলক গ্রাউন্ড তারের সাথে গ্রাউন্ড করা উচিত।

6. সরঞ্জাম ব্যবহার করার পরে, সিস্টেমের সমস্ত অংশে পাওয়ার বন্ধ করুন এবং বিদ্যুৎ দিয়ে পাওয়ার কর্ডটি প্লাগ বা আনপ্লাগ করবেন না।

7. নির্ধারিত পাওয়ার সাপ্লাই ভোল্টেজ অনুযায়ী যন্ত্রপাতি সংযুক্ত করুন। সার্কিট ওয়্যারিং সঠিক কিনা তা নিশ্চিত করুন। অন্যথায়, এটি সরঞ্জামের ক্ষতি করবে।

8. যন্ত্রটি বাড়ির ভিতরে স্থাপন করা প্রয়োজন, এবং পরীক্ষাগারটি পরিষ্কার, শুষ্ক এবং ক্ষয়কারী মিডিয়া মুক্ত হওয়া উচিত। অ-প্রাসঙ্গিক কর্মীদের এটি অযৌক্তিকভাবে পরিচালনা করা উচিত নয়।

9. তারের নিরোধক স্ক্র্যাচিং এড়াতে সরঞ্জাম তারের ধারালো প্রান্ত স্পর্শ করতে দেবেন না; তারের ভাঙ্গা এবং আগুনের কারণ এড়াতে তারের ভারী বস্তুর নীচে চাপ দেওয়া যাবে না; বস্তুগুলিকে টানতে বা বাঁধতে তারগুলি ব্যবহার করবেন না, কারণ এটি তারের ভাঙনের কারণে সরঞ্জামগুলিকে ত্রুটিযুক্ত করতে পারে।

10. সরঞ্জামগুলিকে জল, ক্ষয়কারী গ্যাস, দাহ্য গ্যাস এবং দাহ্য পদার্থ দিয়ে ছিটকে পড়তে দেবেন না৷ যদি এড়ানো না হয় তবে আগুন লাগতে পারে৷

11. সরঞ্জাম সরানোর সময়, পাওয়ার সাপ্লাই বন্ধ করুন এবং সকেট থেকে প্লাগটি টানুন। যন্ত্রটিকে উল্টো করে রাখবেন না বা ডিভাইসটি সরানোর সময় 45°-এর বেশি কোণে ডিভাইসটিকে কাত করবেন না।

12. যখন ডিভাইসটি চলছে তখন তার পাওয়ার প্লাগটি আনপ্লাগ করবেন না৷
