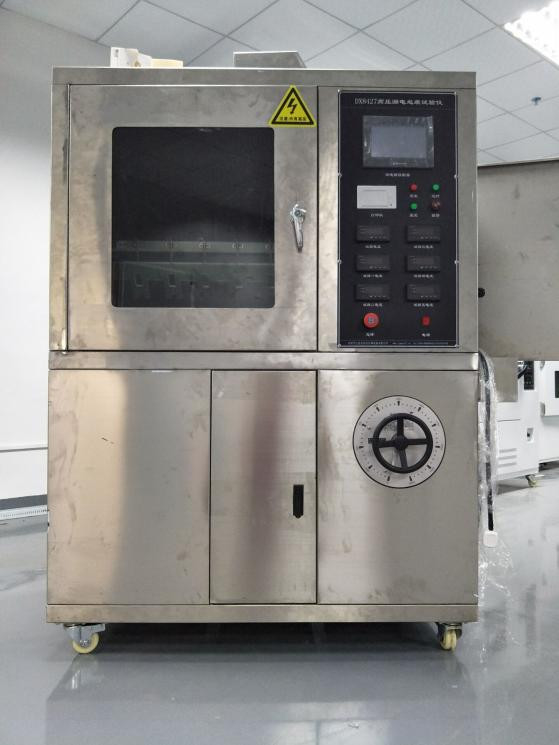

DX8427 উচ্চ ভোল্টেজ ফুটো ট্রেস টেস্টিং মেশিন

DX8427এইচউচ্চ-ভোল্টেজ ফুটো ট্রেস টেস্টিং মেশিন

1এসপ্রয়োগের পরিধিঃ

প্রধানত বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি এবং তাদের উপকরণগুলির বৈদ্যুতিক ট্রেস এবং জারা প্রতিরোধের পরীক্ষার জন্য উপযুক্ত,পাওয়ার ফ্রিকোয়েন্সি (48Hz-62Hz) এ তরল দূষণকারী এবং কমন পৃষ্ঠের নমুনা ব্যবহারের অনুকরণ. বিদ্যুতায়ন এবং জারা প্রতিরোধের পরিমাপের মাধ্যমে কঠোর পরিবেশগত অবস্থার অধীনে ব্যবহৃত বৈদ্যুতিক নিরোধক উপকরণগুলির প্রতিরোধের স্তর মূল্যায়ন করুন।বৈদ্যুতিক পণ্যগুলিতে আর্দ্রতা এবং অমেধ্যের প্রভাবের অধীনে, বিভিন্ন মেরুযুক্ত চার্জযুক্ত অংশগুলির মধ্যে বা চার্জযুক্ত অংশগুলির মধ্যে এবং গ্রাউন্ডেড ধাতুর মধ্যে নিরোধক ফুটো হতে পারে। এর ফলে আর্কটি ব্রেকডাউন, শর্ট সার্কিট,বা স্রাবের কারণে উপাদান ক্ষয়এই পরীক্ষক একটি ধ্বংসাত্মক পরীক্ষা যা আইসোলেশন উপকরণ উপর উপরের পরিস্থিতি অনুকরণ,বৈদ্যুতিক ক্ষেত্র এবং একটি নির্দিষ্ট ভোল্টেজে জল ধারণকারী অমেধ্যের কার্যক্রমের অধীনে নিরোধকগুলির ফুটো এবং চিহ্নিতকরণের আপেক্ষিক প্রতিরোধের পরিমাপ এবং মূল্যায়ন করতে ব্যবহৃত হয়এটি বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি, যেমন রিলে সকেট, রূপান্তর সুইচ কভার, contactors মধ্যে কঠিন বৈদ্যুতিক নিরোধক উপকরণ এবং তাদের পণ্য জন্য উপযুক্তইত্যাদি.

2মানদণ্ড মেনে চলুনঃ

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators"আইসোলেশন উপকরণগুলির এসি/ডিসি ফুটো ট্রেসিং টেস্টের মানদণ্ডে নির্দিষ্ট করা সিমুলেশন পরীক্ষার আইটেমগুলি, যা রাবারের জন্য প্রযোজ্য,প্লাস্টিক এবং অন্যান্য বৈদ্যুতিক বিচ্ছিন্নতা উপকরণ যেমন কমন প্লেন পদ্ধতি. সিলিকন রাবার পরীক্ষক এবং সিলিকন পরীক্ষক পাঁচ সেট জন্য মান

টেকনিক্যাল প্যারামিটারঃ

ইলেকট্রোডঃ 0.5 মিমি পুরু উপাদানঃ স্টেইনলেস স্টীল;

উপরের এবং নীচের ইলেকট্রোডের মধ্যে দূরত্বঃ 50.0mm ± 0.1;

পরীক্ষার ভোল্টেজঃ 100V-6000V ধাপবিহীন নিয়ন্ত্রিত;

ভোল্টেজ নিয়ন্ত্রকঃ আউটপুটঃ 0 ¢ 250V থেকে নিয়ন্ত্রিত, 5KVA এর ক্ষমতা সহ;

যখন সার্কিট বর্তমান 60mA হয়, আউটপুট ভোল্টেজ বন্ধ করুন;

পরীক্ষার সময়ঃ ৬ ঘণ্টা।

ড্রপিং নির্ভুলতাঃ ০.৫%

ভোল্টেজ স্থিতিশীলতাঃ ± 1%;

উচ্চ নির্ভুলতা ভোল্টেজ নিয়ন্ত্রকঃ আউটপুট AC220V। পাওয়ার 6000W। নির্ভুলতা ± 1%;

পরীক্ষার ট্রান্সফরমারঃ ক্ষমতা 5KVA। সর্বোচ্চ আউটপুট ভোল্টেজ AC6000V (বা DC6000V ঐচ্ছিক);

ট্রেস সনাক্তকরণঃ GB/T6553-2003/4 স্ট্যান্ডার্ড অনুযায়ী।1.2, একটি ভোল্টেজ (2.5kV, 3 5kV এবং 4.5kV) প্রয়োগ করুন, এবং একটি নির্দিষ্ট প্রবাহের হারে দূষিত তরলটি ড্রিপ করুন।

ড্রপিং ডিভাইসঃ একটি রাল্ফ যথার্থ পেরিস্টালটিক পাম্প ব্যবহার করে, প্রতি মিনিটে 0.00185-20 মিলিলিটার প্রবাহের পরিসীমা, প্রতি মিনিটে 0.1-50 ঘূর্ণন একটি কাজ গতি,এবং প্রবাহের নির্ভুলতার ত্রুটি 0 এর চেয়ে কম.৫%;

আউটপুট ভোল্টেজঃ এসি/ডিসি (স্টিচযোগ্য)

কেসঃ SUS304 স্টেইনলেস স্টীল থেকে তৈরি (ব্রাশযুক্ত পৃষ্ঠ);

নিকাশী ট্যাংকটি 316 স্টেইনলেস স্টিলের তৈরি এবং একটি সিলিং ডিভাইস দিয়ে সজ্জিত।

ভলিউম 0.56m3, স্টুডিও ভলিউমঃ 900L * 650W * 950H (মিমি);

যন্ত্রের মাত্রাঃ 1200L * 750W * 1800H (মিমি), দৈর্ঘ্য 750 * প্রস্থ 1180 * উচ্চতা 1760mm, কাঠের বাক্স 890 * 1320 * 1900

ওজনঃ প্রায় ২০০ কেজি

নিয়ন্ত্রণ ডিভাইসঃ সিমেন্স পিএলসি + তাইওয়ান ওয়াইনভিউ টাচ স্ক্রিন নিয়ন্ত্রণ গ্রহণ, সুনির্দিষ্ট নিয়ন্ত্রণ, সহজ অপারেশন, সম্পূর্ণ মানবিক নকশা, পরীক্ষার পরে স্বয়ংক্রিয় প্রতিবেদন উত্পাদন,এবং প্যানেল তাপীয় প্রিন্টার সময়মত পরীক্ষার ফলাফল মুদ্রণ করতে পারেন;

পরীক্ষার গ্রুপের সংখ্যাঃ পাঁচটি গ্রুপ (পরীক্ষার সময়, একটি পাম্প এক গ্রুপের ড্রপলেট নিয়ন্ত্রণ করে, এবং পরীক্ষার প্রক্রিয়া একে অপরকে প্রভাবিত করে না,যা সাধারণত বাজারে দেখা যায় না কারণ একটি পাম্প পাঁচটি গ্রুপ নিয়ন্ত্রণ করে) (একেবারে বা একসাথে পরীক্ষা করা যেতে পারে)

পরীক্ষার ধাপঃ

পরীক্ষার জন্য প্রস্তুতিঃ অন্যথায় নির্দিষ্ট না হলে, পরীক্ষার পরিবেশে তাপমাত্রা (23±2) °C এ পরিচালনা করা উচিত, প্রতিটি উপাদানের জন্য পাঁচটি নমুনা পরীক্ষা করা উচিত।নমুনা ইনস্টল করার সময়, ম্যাট পরীক্ষার পৃষ্ঠটি নীচে দিকে তাকিয়ে থাকা উচিত, এটি অনুভূমিক সমতলটির সাথে 45 ° কোণে করা উচিত। যেমন চিত্র 3b এ দেখানো হয়েছে, দুটি ইলেক্ট্রোডের মধ্যে দূরত্ব (50 ± 0.5) মিমি।

নোটঃপ্রতিটি পরীক্ষার জন্য নতুন ফিল্টার পেপার প্যাড ব্যবহার করুন।

প্রথমত, ফিল্টার পেপার সম্পূর্ণরূপে আর্দ্র করার জন্য ফিল্টার পেপারের আস্তরণের মধ্যে দূষিত তরলটি ইনজেক্ট করুন।দূষিত তরলের প্রবাহের হার সামঞ্জস্য করুন এবং টেবিল 1 এর বিধান অনুযায়ী প্রবাহের হার সংশোধন করুনকমপক্ষে ১০ মিনিটের জন্য প্রবাহ পর্যবেক্ষণ করুন যাতে দূষিত তরল দুটি ইলেক্ট্রোডের মধ্যে নমুনার পৃষ্ঠের নিচে ধারাবাহিকভাবে প্রবাহিত হয়।দূষিত তরল পার্শ্ব বা ফিল্টার কাগজ উপরের থেকে overflowing পরিবর্তে উপরের ইলেক্ট্রোড এর অক্ষীয় গর্ত থেকে প্রবাহিত করা উচিত.

ভোল্টেজ প্রয়োগ করুন

পদ্ধতি ১ঃ ধ্রুবক ভোল্টেজ ট্র্যাকিং পদ্ধতি।

যখন দূষিত তরলটি টেবিল ১-এ নির্দিষ্ট প্রবাহের হারে অভিন্নভাবে প্রবাহিত হয়, তখন সুইচটি বন্ধ করুন এবং ভোল্টেজটি ২.৫ কিলোভোল্ট, ৩.৫ কিলোভোল্ট বা ৪.৫ কিলোভোল্টের আরও উপযুক্ত ভোল্টেজ মানগুলির মধ্যে একটিতে বৃদ্ধি করুন।টাইমিং শুরু করুন এবং 6 ঘন্টার জন্য ভোল্টেজ ধ্রুবক রাখা.

যদি উচ্চতর বা নিম্নতর ভোল্টেজে পরীক্ষা করা প্রয়োজন হয়, তবে পরীক্ষার জন্য প্রতিটি পছন্দসই পরীক্ষার ভোল্টেজের জন্য পাঁচটি নমুনার আরেকটি সেট নেওয়া হবে।

ধ্রুবক বৈদ্যুতিক ট্রেস ভোল্টেজ হল সর্বোচ্চ ভোল্টেজ যেখানে পাঁচটি নমুনা 6 ঘন্টা পরে ক্ষতিগ্রস্ত হয়নি।

উপকরণগুলি নিম্নরূপ শ্রেণীবদ্ধ করা হয়ঃ

স্তর 1A0 বা 1B0: যদি কোন নমুনা 6 ঘন্টার মধ্যে 2.5kV এ ব্যর্থ হয়, তাহলে বিচার মান A বা বিচার মান B অনুযায়ী;

লেভেল ১এ২.৫ বা ১বি২।5: যদি পাঁচটি নমুনা ৬ ঘন্টার জন্য ২.৫ কিলোভোল্ট ভোল্টেজ সহ্য করতে পারে এবং কোন নমুনা ৬ ঘন্টার মধ্যে ৩.৫ কিলোভোল্টে ব্যর্থ হয়;

লেভেল ১এ৩.৫ বা ১বি৩।5: যদি পাঁচটি নমুনা ৬ ঘন্টার জন্য ৩.৫ কিলোভোল্ট ভোল্টেজ সহ্য করতে পারে এবং কোনো নমুনা ৬ ঘন্টার মধ্যে ৪.৫ কিলোভোল্টে ব্যর্থ হয়;

স্তর IA4.5 বা 1B4.5: যদি পাঁচটি নমুনা 6 ঘন্টা ধরে 4.5kV এর ভোল্টেজ সহ্য করতে পারে; প্রতিটি ক্ষেত্রে ক্ষয়ক্ষতির সর্বাধিক গভীরতা রিপোর্ট করা উচিত

পদ্ধতি ২ঃ ধাপে ধাপে ভোল্টেজ ট্র্যাকিং পদ্ধতিঃ

একটি স্টার্ট ভোল্টেজ বেছে নিন যার মান 250V এর বহুগুণ, শুরু থেকে শুরু করে,যাতে তৃতীয় স্তরের ভোল্টেজের আগে বিচারের মান A (60 mA এর বেশি বর্তমান) লঙ্ঘন না হয় (একটি প্রাথমিক পরীক্ষার প্রয়োজন হতে পারে). যখন দূষিত তরল নির্দিষ্ট প্রবাহের হারে অভিন্নভাবে প্রবাহিত হয়, সুইচ বন্ধ করুন এবং নির্বাচিত মান পর্যন্ত ভোল্টেজ বৃদ্ধি করুন, 1 ঘন্টা জন্য ভোল্টেজ বজায় রাখুন,এবং তারপর ধীরে ধীরে ভোল্টেজ 250V প্রতি ঘন্টায় দ্বারা বৃদ্ধি যতক্ষণ না ক্ষতি বিচার মান A অনুযায়ী ঘটেযখন ভোল্টেজ বৃদ্ধি পায়, তখন দূষিত তরলটির প্রবাহের হার এবং সিরিজ প্রতিরোধকের প্রতিরোধের মানও টেবিল 1 এর বিধান অনুসারে বৃদ্ধি পায়।

ধাপে ধাপে ইলেকট্রোকেমিক্যাল ভোল্টেজ হল সর্বোচ্চ ভোল্টেজ যেখানে পাঁচটি নমুনা Ih এর শিকার হওয়ার পরে ক্ষতিগ্রস্ত হয়নি।

উপকরণগুলি নিম্নরূপ শ্রেণীবদ্ধ করা হয়ঃ

2Ax স্তর, যেখানে x হল সর্বোচ্চ ভোল্টেজ যা পরীক্ষিত উপাদানটি প্রতিরোধ করতে পারে, কেভিতে প্রকাশিত।

দ্রষ্টব্য 1: অনিবার্যভাবে একটি উল্লেখযোগ্য ঝলকানি ঘটনা ঘটবে। যদি না হয় তবে সার্কিট, দূষিত তরল প্রবাহ এবং দূষিত তরলের প্রতিরোধের যত্ন সহকারে পরীক্ষা করা উচিত।

ফ্ল্যাশিং একটি ছোট হলুদ থেকে সাদা (কখনও কখনও কিছু উপকরণগুলিতে নীল) আর্ককে বোঝায় যা ভোল্টেজ প্রয়োগের কয়েক মিনিটের মধ্যে নীচের ইলেক্ট্রোড দাঁতের উপরে সরাসরি উপস্থিত হয়।

যদিও একটি স্থিতিশীল ছোট উজ্জ্বল "হটস্পট" অবশেষে ঘটার আগে এক দাঁত থেকে অন্য দাঁতে স্রাব ছুটে যেতে পারে, এই স্রাবগুলি মূলত অবিচ্ছিন্নভাবে সম্পন্ন হয়।এই "হটস্পট" নমুনার পৃষ্ঠ পোড়াতে পারে এবং শেষ পর্যন্ত ইলেক্ট্রোকেমিক্যাল ক্ষতি হতে পারেদুটি ইলেক্ট্রোডের মধ্যে নমুনার পৃষ্ঠের উপর দ্রুত স্রাব ট্র্যাকিংয়ের কারণ হতে পারে না।

একটি ক্যাথোড রে অ্যাসিলোস্কোপ ব্যবহার করেও উল্লেখযোগ্য স্পন্দন ঘটনা পর্যবেক্ষণ করা যেতে পারে। একটি প্রতিরোধকের উভয় প্রান্ত থেকে একটি সংকেত পাওয়া যেতে পারে (যেমন 3301Z,2W) একটি ওভারকরেন্ট ডিভাইসের সাথে সিরিয়ায় সংযুক্ত.

স্বাভাবিক ফ্লিকার প্রতি অর্ধ চক্রের ধ্রুবক, কিন্তু অসম, এবং বিচ্ছিন্ন শক্তি ফ্রিকোয়েন্সি বর্তমান তরঙ্গ রূপ থেকে পর্যবেক্ষণ করা যেতে পারে।

দ্রষ্টব্য ২ঃ ট্র্যাকটি উপরের ইলেক্ট্রোডে পৌঁছানোর আগে, যখন 60mA এর একটি স্রোত পরিবাহী ট্র্যাকের মধ্য দিয়ে প্রবাহিত হয় এবং নমুনার পৃষ্ঠে থাকা ইলেক্ট্রোলাইটটি,অতিরিক্ত বর্তমান ডিভাইস সক্রিয় করা উচিত.

দ্রষ্টব্য 3: পচনশীল বিচ্ছিন্নতা এবং অবশিষ্টাংশ অপসারণের জন্য স্ক্র্যাপিং বা অন্যান্য পদ্ধতি ব্যবহার করার পরে ক্ষয়ের গভীরতা পরিমাপ করা উচিত। ক্ষতিগ্রস্ত পরীক্ষার উপকরণগুলি অপসারণ না করার বিষয়ে সতর্কতা অবলম্বন করুন।

এই যন্ত্রটি কঠোরভাবে GB/T6553-2003 এবং IEC60587-2007 মান অনুযায়ী ডিজাইন করা হয়েছে।

স্ট্যান্ডার্ড ভিত্তিকঃ GB/T6553-2014/IEC60587:2007 কঠোর পরিবেশগত অবস্থার অধীনে ব্যবহৃত বৈদ্যুতিক বিচ্ছিন্নতা উপকরণগুলির ট্রেসেবিলিটি এবং ক্ষয় প্রতিরোধের মূল্যায়নের জন্য পরীক্ষার পদ্ধতি

পদ্ধতি ১ঃ ধ্রুবক ভোল্টেজ ট্র্যাকিং পদ্ধতি;

পদ্ধতি ২ঃ ধাপে ধাপে ভোল্টেজ ট্র্যাকিং পদ্ধতি।

সর্বশেষ মান GB/T6553-2014/IEC60587:2007

GB/T6553-2014 এবং GB/T6553-2003 এর মধ্যে প্রধান পার্থক্য হলঃ

এই স্ট্যান্ডার্ডটি GB/T 1.1-2009 এর নিয়ম অনুযায়ী তৈরি করা হয়েছে।

এই স্ট্যান্ডার্ডটি GB/T 6553-2003 এর পরিবর্তে.

GB/T 6553-2003 এর সাথে তুলনা করে, এই স্ট্যান্ডার্ডের প্রধান পরিবর্তনগুলি নিম্নরূপঃ

এই মানের নাম পরিবর্তন করা হয়েছে "কঠিন পরিবেশগত অবস্থার অধীনে ব্যবহৃত বৈদ্যুতিক বিচ্ছিন্নতা উপকরণগুলির ট্র্যাকযোগ্যতা এবং ক্ষয় প্রতিরোধের মূল্যায়নের জন্য পরীক্ষার পদ্ধতি";

∙ পাওয়ার ফ্রিকোয়েন্সি "৪৮ হার্টজ-৬২ হার্টজ" থেকে "৪৫ হার্টজ-৬৫ হার্টজ" এ পরিবর্তন করা হয়েছে (২০০৩ সালের সংস্করণের ১ম অধ্যায়ের ১ম অধ্যায় দেখুন);

নমুনা প্রস্তুতকরণে নমুনার পরিস্কারকরণ স্পষ্টভাবে উল্লেখ করা হয়েছে (দেখুন ৩.৩) ।2, 2003 সংস্করণ 3.2);

′′পরিবর্তন "... 60 mA অতিক্রম করলে 2 সেকেন্ডের জন্য কাজ করতে পারে"... থেকে "... 60 mA অতিক্রম করলে বা 6 mA অতিক্রম করলে 2 থেকে 3 সেকেন্ডের জন্য কাজ করতে পারে"... (দেখুন 4.)1.4 সংস্করণ 4.1.4২০০৩) ।

'4.6 বায়ুচলাচল ডিভাইস' যোগ করা হয়েছে (দেখুন 4-6);

-১. "অনুভূমিক কোণ থেকে ৪৫° ± ২° কোণে" পরিবর্তন করে "অনুভূমিক কোণ থেকে ৪৫° ± ২° কোণে" এবং যোগ করুন "৫টি নমুনা একসাথে বা স্বাধীনভাবে পরীক্ষা করা যেতে পারে" (দেখুন ৫.৫) ।1৫ নং সংস্করণের.২।1.2২০০৩) ।

1. "ক্রেট" এবং "উদাহরণমূলক উদাহরণ" এর বিষয়বস্তু যোগ করা হয়েছে (দেখুন 5.1.3 সংস্করণ 5.1.3২০০৩) ।

এই স্ট্যান্ডার্ড 5.4 GB/T 6553 এর অধ্যায় 1 এ এন্ডপয়েন্ট বিচার মানের বিষয়বস্তু প্রতিস্থাপন করে...২০০৩ এবং যোগ করা হয়েছে "যখন নমুনাতে ঘন ঘন ক্ষয় হওয়ার কারণে গর্ত থাকে বা আগুন লাগে, এটি শেষ পয়েন্টে পৌঁছেছে বলে মনে করা হয়" (সংস্করণ 5.42003 এর অধ্যায় 1 দেখুন) ।

এই মানদণ্ডে ব্যবহৃত অনুবাদ পদ্ধতি IEC 60587 ব্যবহারের সমতুল্যঃ2007.

এই স্ট্যান্ডার্ডটি চায়না ইলেকট্রিক্যাল ইন্ডাস্ট্রি অ্যাসোসিয়েশন দ্বারা প্রস্তাবিত।

এই স্ট্যান্ডার্ডটি বৈদ্যুতিক বিচ্ছিন্নতা উপকরণ এবং বিচ্ছিন্নতা সিস্টেমের মূল্যায়ন ও মানকীকরণের জন্য জাতীয় প্রযুক্তিগত কমিটির (SAC/TC 301) অধীন।

এই স্ট্যান্ডার্ডের মূল খসড়া ইউনিটগুলি হ'ল গুইলিন ইলেকট্রিক অ্যাপ্লায়েন্স সায়েন্স রিসার্চ ইনস্টিটিউট কোং, লিমিটেড, শেনজেন ইনস্টিটিউট অফ স্ট্যান্ডার্ডস অ্যান্ড টেকনোলজি,গুয়াংডং বিয়াওমি সিলিকন ফ্লোরাইড নিউ ম্যাটরিয়ালস কো।., লিমিটেড এবং বেইজিং ইনস্টিটিউট অফ ইলেকট্রিক্যাল টেকনোলজি অ্যান্ড ইকোনমিকস ইন দ্য মেশিনারি ইন্ডাস্ট্রি।

এই স্ট্যান্ডার্ডের প্রধান খসড়া প্রস্তুতকারক হলেন ওয়াং সিয়ানফেং, লিউ জিউয়ান, সান রং, গান ইয়ান, হুয়াং ঝেনহং, লিউ ইয়ালি, চেন ইউহুই, ওয়েং সিমি, লু ওয়েনকান, ট্যাং ইং এবং গুও লিপিং।

এই স্ট্যান্ডার্ডের পূর্ববর্তী সংস্করণগুলি নিম্নরূপ প্রকাশিত হয়েছেঃ
