DX8330 তারের এবং তারের ধোঁয়া ঘনত্ব পরীক্ষা মেশিন

DX8330ডব্লিউআইরে এবং তারের ধোঁয়া ঘনত্ব পরীক্ষা মেশিন

প্রয়োগের ক্ষেত্রঃমূলত নির্দিষ্ট অবস্থার অধীনে জ্বলনকালে তারগুলি এবং অপটিক্যাল তারগুলি দ্বারা মুক্তি পাওয়া ধোঁয়ার ঘনত্ব নির্ধারণের জন্য ব্যবহৃত হয়।

মানদণ্ডের সাথে সম্মতিঃGB/T17651.1-1998 এবং IEC61034-1-2 "Specific Conditions of Combustion" পরীক্ষার মান "Measurement of Smoke Density of Cables and Optical Cables under Specific Conditions of Combustion" এর প্রয়োজনীয়তা পূরণ করে।

প্রধান বৈশিষ্ট্যঃএই পরীক্ষার মেশিনে যান্ত্রিক, অপটিক্যাল এবং ইলেকট্রনিক দিকগুলির পেশাদার জ্ঞান জড়িত। এটি যান্ত্রিক এবং অপটোইলেকট্রনিক প্রযুক্তির একটি সমন্বিত পণ্য,যুক্তিসঙ্গত কাঠামোর মতো সুবিধার সাথে, স্থিতিশীল কর্মক্ষমতা, এবং সহজ অপারেশন; উইন্ডোজ এক্সপি অপারেটিং ইন্টারফেস, ল্যাবভিউ স্টাইল, এবং ব্যাপক নিরাপত্তা প্রক্রিয়া।পরিমাপের ফলাফল রিয়েল টাইমে প্রদর্শিত হয় এবং একটি নিখুঁত বক্ররেখা গতিশীলভাবে আঁকা হয়. তথ্য স্থায়ীভাবে সংরক্ষণ করা যেতে পারে, পুনরুদ্ধার, এবং প্রিন্ট আউট, এবং রিপোর্ট সরাসরি মুদ্রণ করা যেতে পারে.

নীতিঃ নির্দিষ্ট অবস্থার অধীনে জ্বলন্ত তারের বা অপটিক্যাল তারের জন্য ধোঁয়া ঘনত্ব অপটিক্যাল পরিমাপ সিস্টেম একটি আলোর উৎস, একটি সিলিকন ফটোসেল রিসিভার এবং একটি কম্পিউটার সিস্টেম গঠিত।আলোর উৎস দ্বারা উত্পন্ন আলো 3m × 3m × 3m ধোঁয়া ঘনত্ব পরীক্ষাগার মাধ্যমে পাস 1 ব্যাসার্ধের সঙ্গে একটি অভিন্ন আলোর মরীচি গঠন.5m±0.1m আলোর উৎস বিপরীত দেয়ালে, এবং একটি photocell রাশির কেন্দ্রে ইনস্টল আলো উৎস থেকে রাশির তীব্রতা সনাক্ত করে।যখন ক্যাবল বা অপটিক্যাল ক্যাবলের পোড়ার কারণে জ্বলন চেম্বারে প্রচুর পরিমাণে ধোঁয়া উৎপন্ন হয়, ধোঁয়া ফটো ইলেকট্রিক শক্তির একটি অংশ শোষণ করে, সিলিকন ফটোসেলের রাশির তীব্রতা দুর্বল করে। একটি কম্পিউটার সিস্টেমের সাথে তথ্য প্রক্রিয়াকরণের মাধ্যমে,প্রাথমিক 100% এর তুলনায় একটি রৈখিক প্রতিক্রিয়া সহ ট্রান্সমিট্যান্সটি Tt গণনা করা যেতে পারে.

জ্বলন চেম্বারঃপুরো ঘনক্ষেত্রীয় জ্বলন চেম্বারটি SUS304 1.5 মিমি পুরু স্টেইনলেস স্টিল ব্যবহার করে একটি বর্গাকার ক্রেটে স্থির করা হয়।

জ্বলন চেম্বারের আকারঃ3M x 3M x 3M, মোট 27 ঘনমিটার। এটি একটি ইট প্রাচীর কাঠামো বা একটি ইস্পাত প্লেট কাঠামো হতে পারে, গ্রাহকের দ্বারা নির্বাচিত;

সরঞ্জাম কাঠামোঃসামনের দিকে একটি গ্লাস পর্যবেক্ষণ উইন্ডো রয়েছে, এবং উভয় পক্ষের বিপরীত দেয়ালগুলিতে 100 মিমি x 100 মিমি আকারের একটি স্বচ্ছ সিলিং উইন্ডো ইনস্টল করা হয়েছে,যা অনুভূমিক আলো পরিমাপ যন্ত্রের আলোর রশ্মির মধ্য দিয়ে যেতে দেয়. সিলিং উইন্ডোর কেন্দ্রের উচ্চতা মাটি থেকে 2150 মিমি। নীচে বেশ কয়েকটি বায়ুচলাচল গর্ত রয়েছে, যার বায়ুচলাচল গর্ত 100x500 মিমি (50 বর্গ সেন্টিমিটার) ।নীচে ছয় চাকা দিয়ে সজ্জিত করা হয় এবং ছয় রোলার উপরের নিষ্কাশন ফ্যান দিয়ে সজ্জিত করা হয়.

অপটিক্যাল পরিমাপ ব্যবস্থাঃ

আলোর উৎসঃ আমদানিকৃত কোয়ার্টজ হ্যালোজেন ল্যাম্প, নামমাত্র শক্তিঃ 100W, নামমাত্র ভোল্টেজঃ 12V, নামমাত্র আলোর রিটার্নঃ 2000-3000Lm

রিসিভার:এটি একটি সিলিকন ফটোসেল যার আলোর পারদর্শিতা ০% যার মানে আলোর কোন প্রবেশ নেই এবং ১০০% যার মানে সম্পূর্ণ আলোর প্রবেশ বাধা ছাড়াই।স্পেকট্রাল রেসপন্স ইন্টারন্যাশনাল কমিটি অন আলোকসজ্জা (সিআইই) স্পেকট্রোফোটোমিটারের সাথে মেলে.

ইনস্টলেশনঃ150 লম্বা পাইপের এক প্রান্তে অন্য প্রান্তে একটি ধুলোরোধী উইন্ডো দিয়ে ইনস্টল করুন। পাইপের অভ্যন্তরীণ দেয়ালটি চকচকে কালো এবং অ্যান্টি-প্রতিফলক।

0 শতাংশের আলোর প্রবাহিততা নির্দেশ করে যে কোনও আলোর প্রবেশ নেই, যখন 100% আলোর প্রবাহিততা নির্দেশ করে যে কোনও বাধা ছাড়াই সম্পূর্ণ আলোর প্রবেশ রয়েছে।

স্ট্যান্ডার্ড ইগনিশন উৎসঃ ইগনিশন উৎস 1.0L অ্যালকোহল। কনফিগারেশনঃ ইথানল 90%, মেথানল 4%, জল 6%

অ্যালকোহল ট্রে (জ্বলন্ত নৌকা): 1.0mm এর বেধের স্টেইনলেস স্টিলের তৈরি, 210x110mm এর নীচের পৃষ্ঠ, 240x140mm এর উপরের পৃষ্ঠ, এবং 80mm এর উচ্চতা,

ইনস্টলেশনের অবস্থানঃমাটি থেকে অ্যালকোহল ট্রে উচ্চতা 100 মিমি, বায়ু সঞ্চালনের অনুমতি দেয়।

ধোঁয়া মিশ্রণঃএকটি ডেস্কটপ ফ্যান ব্যবহার করে জ্বলন চেম্বারে ধোঁয়া সমানভাবে বিতরণ করা হয়। ফ্যান শ্যাফ্টটি মাটির উপরে 250 মিমি, দেয়ালের উপরে 500 মিমি এবং বায়ু ভলিউম প্রতি মিনিটে 7 ঘনমিটার।পরীক্ষার সময়, বায়ু একটি ফ্যান দ্বারা অনুভূমিকভাবে উড়িয়ে দেওয়া হয়।

ফাঁকা পরীক্ষাঃ উদ্দেশ্য হল জ্বলন চেম্বারের ভিতরে তাপমাত্রা নির্ধারিত তাপমাত্রায় পৌঁছানোর জন্য সামঞ্জস্য করা।এবং জ্বলন চেম্বারে 25 ± 5 °C তাপমাত্রা অর্জন করার জন্য অ্যালকোহল ল্যাম্পটি পুড়িয়ে ফেলুন.

তাপমাত্রা পরিমাপ ডিভাইসঃ একটি তাপমাত্রা সেন্সর মাটি থেকে 1.5 মিটার এবং দরজার ভিতরে দেয়াল থেকে 0.5 মিটার উচ্চতায় ইনস্টল করা হয়। পরীক্ষাগারে তাপমাত্রা পর্যবেক্ষণ করুন।

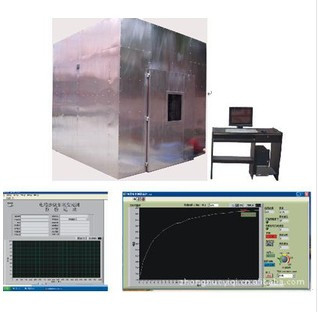

এলোমেলো আনুষাঙ্গিকঃ একটি সেট ট্রান্সমিট্যান্স পরিমাপ সফটওয়্যার সহ যা বক্ররেখা এবং রিপোর্টগুলি আউটপুট করতে পারে। চিত্র 1 এবং 2 দেখুন।

এক কম্পিউটার এবং একটি প্রিন্টার সহ প্রতিটিঃ কম্পিউটারটি নিম্নরূপ লেনোভো ব্র্যান্ডের সাথে সজ্জিতঃ সিপিইউঃ E4300 প্রধান বোর্ডঃ আসুস পি 5 কেপিএল মেমরিঃ কিংস্টন 2 জি; হার্ড ডিস্ক 160 জি প্রদর্শনঃ 15 ইঞ্চি এলসিডি ড্রাইভঃস্যামসাং ডিভিডি; স্টেইনলেস স্টীল ধোঁয়া নিষ্কাশন সিস্টেম সহ (শক্তিশালী ধোঁয়া নিষ্কাশন এবং ইলেকট্রিক সুইচ নিয়ন্ত্রণ ব্যবহার করে যেমন চিত্র দেখানো হয়েছে)

পরীক্ষাগারে এই যন্ত্র স্থাপন করার জন্য প্রস্তাবিত সংরক্ষিত মাত্রাঃ উচ্চতা 4.5M x গভীরতা 4MX দৈর্ঘ্য 6m

পরীক্ষাগারের রুমের তাপমাত্রাঃ ২৫±৫°সি

পরিবেশগত ব্যবহারের শর্তাবলীঃ সমতল স্থল, ভাল বায়ুচলাচল, জ্বলনযোগ্য, বিস্ফোরক, ক্ষয়কারী গ্যাস এবং ধুলো মুক্ত; কাছাকাছি কোনও শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বিকিরণ উত্স নেই;সরঞ্জামগুলির চারপাশে উপযুক্ত রক্ষণাবেক্ষণের জায়গা ছেড়ে দিন.

তাপমাত্রাঃ ৫°C থেকে ৩০°C।

বায়ুর চাপঃ ৮৬-১০৬ কেপিএ।

পাওয়ার সাপ্লাইঃ AC220V/50HZ।

ভোল্টেজের অনুমোদিত ওঠানামা পরিসীমাঃ 380V ± 10%

ফ্রিকোয়েন্সির অনুমোদিত ওঠানামা পরিসীমাঃ 50Hz ± 1%

ব্যবহারকারীদের ইনস্টলেশন সাইটে সরঞ্জামগুলির জন্য উপযুক্ত ক্ষমতা বায়ু এবং শক্তি সুইচগুলি কনফিগার করতে হবে,এবং এই সুইচ স্বাধীন এবং এই সরঞ্জাম ব্যবহারের জন্য নিবেদিত হতে হবে.

যখন সরঞ্জামটি কাজ করছে না, তখন পরিবেষ্টিত তাপমাত্রা 0-45°C এর মধ্যে বজায় রাখা উচিত

1অপটিক্যাল পরিমাপ যন্ত্র:

A. আলোর উৎস সহ আমদানিকৃত কোয়ার্টজ হ্যালোজেন ল্যাম্পঃ নামমাত্র শক্তিঃ 100W, নামমাত্র ভোল্টেজঃ 12V, নামমাত্র হালকা রিটার্নঃ 2000-2000-

৩০০০ লিটার

B. রিসিভারঃ এটি একটি সিলিকন ফটোসেল যার আলোর ট্রান্সমিট্যান্স 0% যা কোনও আলোর মধ্য দিয়ে যেতে পারে না।এবং ১০০% আলোর ট্রান্সমিট্যান্স যা সম্পূর্ণ আলোর বাধা ছাড়াই প্রবেশের ইঙ্গিত দেয়.

2স্ট্যান্ডার্ড ইগনিশন সোর্সঃ

A. ইগনিশন উৎস 1.0L অ্যালকোহল

B. অ্যালকোহল ট্রেঃ স্টেইনলেস স্টীল থেকে তৈরি, একটি নীচের পৃষ্ঠ 210110mm, একটি উপরের পৃষ্ঠ 240140mm, এবং একটি উচ্চতা 80mm কোয়ার্টজ গ্লাস তৈরি,

3ধোঁয়া মিশ্রণঃ জ্বলন চেম্বারে ধোঁয়া সমানভাবে বিতরণ করতে একটি ডেস্কটপ ফ্যান ব্যবহার করে।

4. ফাঁকা পরীক্ষাঃ জ্বলন চেম্বারে 25 ± 5 °C তাপমাত্রা অর্জনের জন্য অ্যালকোহল ল্যাম্প জ্বলানো।

5. তাপমাত্রা পরিমাপ ডিভাইসঃ একটি তাপমাত্রা সেন্সর মাটি থেকে 1.5 মিটার এবং দরজার ভিতরে দেয়াল থেকে 0.5 মিটার উচ্চতায় ইনস্টল করা হয়।

6একটি ট্রান্সমিট্যান্স পরিমাপ সফটওয়্যার সেট অন্তর্ভুক্ত করা হয়, যা বক্ররেখা এবং রিপোর্ট আউটপুট করতে পারে।

7১টি কম্পিউটার সহ (স্বয়ংসম্পূর্ণ প্রিন্টার)
