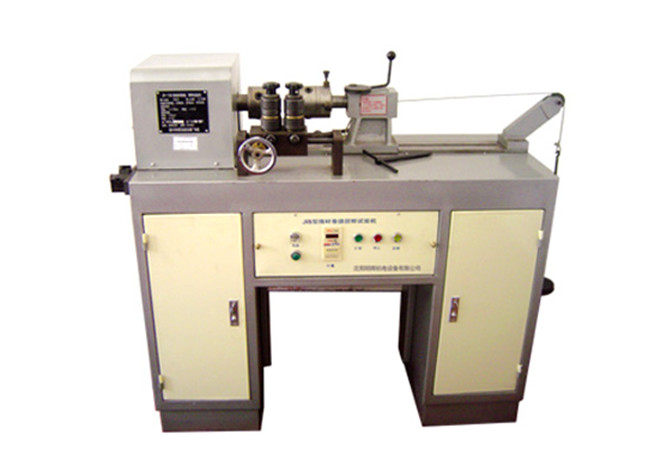

DX8440 ওয়্যার ওয়াইন্ডিং টর্সন টেস্টার

DX8440ডব্লিউঘূর্ণন পরীক্ষাr

পণ্যের ভূমিকা:প্রধানত নির্দিষ্ট টর্শন গতিতে তামা রড, অ্যালুমিনিয়াম রড এবং ইস্পাত তারের উপর টর্শন এবং ওয়াইলিং পরীক্ষা পরিচালনা করার জন্য উপযুক্ত।এটি বিভিন্ন ধাতু তারের twisting শক্তি এবং বার সংখ্যা enameled তারের পেইন্ট ফিল্ম twisting প্রতিরোধ করতে পারে প্রয়োগ করা যেতে পারে.

পরীক্ষার পদ্ধতিঃপরীক্ষার পদ্ধতিটি হল পরীক্ষার টুকরোর উভয় প্রান্তকে ক্ল্যাম্প করা এবং একটি প্রান্তকে স্থানে স্থির করা।অন্য প্রান্তটি 360o এগিয়ে এবং পিছনে ঘুরিয়ে দিয়ে পরীক্ষা টুকরাটি ভেঙে না যাওয়া পর্যন্ত বা ইমেজযুক্ত তারের উপর পেইন্ট ফিল্মটি ছিঁড়ে না যাওয়া পর্যন্ত, কন্ডাক্টরকে প্রকাশ করে, এবং তার বাঁকানো প্রতিরোধের রেকর্ড করে।

মানদণ্ডের সাথে সম্মতিঃGB4909.4-2009 এবং GB4909.7-2009 পরীক্ষার মানদণ্ডের প্রয়োজনীয়তা পূরণ করুন।

টেকনিক্যাল প্যারামিটারঃ

নমুনা ব্যাসার্ধের পরিসীমাঃ তামার রড φ 8mm বা তার কম, ইস্পাত তারের Ф 3mm এর নিচে

টর্সন গতির পরিসীমাঃ (10, 30, 60) r.min

ক্ল্যাম্পের দূরত্বঃ ০-৫০০ মিমি

ফিক্সচার অ্যাকশনঃ চক টাইপ

ঘূর্ণন পরিসীমাঃ অ্যালুমিনিয়াম তারের, একটি কোর রড ব্যবহার করে 3 মিমি থেকে 6 মিমি পর্যন্ত, এটি হাতের দ্বারা ফর্মের নীচে ইস্পাত তারের ঘূর্ণন করার পরামর্শ দেওয়া হয়; F4mm নীচে

কোর রড ব্যাপ্তিঃ φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm

বাহ্যিক মাত্রাঃ 1400mmx530mmx1100mm

পাওয়ার সাপ্লাইঃ এসি 220V 50/60Hz 4A

1টর্শন টেস্ট সেকশন

1পাওয়ারঃ DC/1HP

2. ফিক্সচার অ্যাক্টিভেশনঃ চক টাইপ

3ক্ল্যাম্পের দূরত্বঃ ০-৫০০ মিমি

4. গতিঃ 6 ~ 60 r/min, নির্বিচারে সেট করা যেতে পারে

5. ঘূর্ণন সময়ঃ 0-999999, নির্বিচারে সেট করা যাবে

6. প্রয়োগ করা লোডঃ 5 কেজি, 10 কেজি, 15 কেজি

7ভলিউম (W × D × H) 130 × 55 × 100 সেমি

2, রাইন্ডিং টেস্ট সেকশনঃ

1. কোর রড ব্যাসার্ধঃ ¥1.25 ¥19.00mm

2নমুনা ব্যাসার্ধঃ অ্যালুমিনিয়াম তার ¥ 1.25-¥ 6.00mm, ইস্পাত তার ¥ 1.25-¥ 3.80mm

3. স্পিন্ডল গতিঃ≤8r/min, ডান শ্যাফ্ট মাথা স্থানচ্যুতি দূরত্বঃ ≥ 40

4মোটর: পাওয়ার ০.৭৫ কিলোওয়াট

5ওজনঃ ১০ কেজি, ৫ কেজি, ২ কেজি, ১ কেজি

এই মেশিনটি ইস্পাত অ্যালুমিনিয়াম তারের কঠোরতা এবং আঠালো পারফরম্যান্স পরীক্ষা করার জন্য একটি পরীক্ষার মেশিন, GB/4909.7 "নগ্ন তারের জন্য পরীক্ষার পদ্ধতি - ঘূর্ণন পরীক্ষা" এর প্রয়োজনীয়তা পূরণ করে।অ্যালুমিনিয়াম তারের মোড়ানো এবং বাঁকানোর জন্য ব্যবহৃত একটি পরীক্ষামূলক যন্ত্র, স্টিলের তার, স্টিলের রড, এবং স্টিলের কোর অ্যালুমিনিয়াম স্ট্র্যান্ডড তার।
