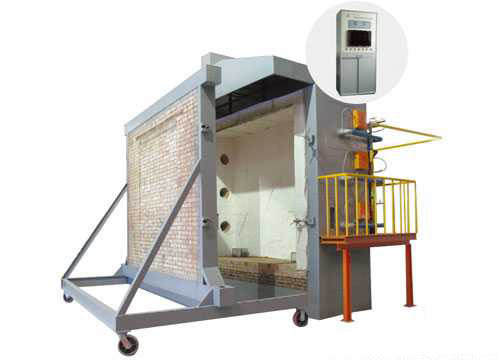

DX8342 বিল্ডিং উপাদান অগ্নি প্রতিরোধের পরীক্ষার মেশিন

প্রয়োগের ক্ষেত্রঃ বিল্ডিং উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা এবং লোড বহনকারী উল্লম্ব পার্টিশন উপাদানগুলির অগ্নি প্রতিরোধের পারফরম্যান্সের জন্য উপযুক্ত।
কাজের ভোল্টেজঃ এসি 380V ± 10% 50NZ।
চুল্লি শরীরঃ পরীক্ষামূলক চুল্লি পাসটি ইট, ইস্পাত কাঠামো এবং অগ্নি নিরোধক উপকরণ দিয়ে গঠিত।
নমুনার আকারঃ 300 মিমি প্রশস্ত × 300 মিমি উচ্চতা (কাস্টমাইজযোগ্য) ।
চুলার অভ্যন্তরের মাত্রা প্রায়ঃ
উল্লম্ব চুলাঃ L3.2m × W2.2m × H4.0m
অনুভূমিক চুলাঃ L3.2m × W3.2m × H1.5m।
গ্যাসের প্রবাহের হারঃ 0-100L/মিনিট, পরিমাপের নির্ভুলতা 2.5 স্তর।
বায়ু প্রবাহের হারঃ ০-৫০ মিটার/মিনিট, পরিমাপের নির্ভুলতা ≤±০.৫ মিটার/মিনিট।
গ্যাস ট্যাঙ্কের ধারণক্ষমতাঃ ≥ ৫০ কেজি×৬।
লোড পরিমাপ সরঞ্জামঃ লোড মান ± 2.5% যোগ করা উচিত (লোড টাইপ পরীক্ষার জন্য প্রয়োজনীয়) ।
পরীক্ষামূলক টুকরো ফাঁক পরিমাপ জোন্ডঃ 6mm±0.1mm এবং 25mm±0.2mm এর ব্যাসার্ধ সহ।
জ্বলন ব্যবস্থাঃ গ্যাস বিতরণ ব্যবস্থা (১০ মিটারের মধ্যে), নল (কমপক্ষে ২০) এবং নিয়ন্ত্রক ভালভ।
জ্বলন গ্যাস উৎসঃ প্রোপেন, তরল গ্যাস।
চুলা তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থাঃ সর্বোচ্চ নমুনা গ্রহণের পয়েন্ট ১০ পয়েন্ট।
বায়ুচলাচল ব্যবস্থা এবং নিয়ন্ত্রণ বায়ু ভালভ ইত্যাদি
নমুনার পিছনের অগ্নি পৃষ্ঠের রেডিয়েশন তাপের পরিমাপ পরিসীমা 0 ~ 10W / cm2 হয়।
চুলা চাপ পরিমাপ পরিসীমাঃ 0-100pa
পরিমাপের নির্ভুলতাঃ ≤±3pa।
পরীক্ষার তাপমাত্রাঃ চুলার তাপমাত্রা নিয়ন্ত্রণ T-T0=3451g (8t+1) এর প্রয়োজনীয়তা পূরণ করে এবং তাপমাত্রা নিয়ন্ত্রণের তার বিচ্যুতি
যখন 0 মিনিটযখন ১০ মিনিটযখন T>30min, d≤5%
চুলার তাপমাত্রাঃ ± 15°C।
নমুনার অভ্যন্তরীণ তাপমাত্রাঃ ±10°C।
পরীক্ষার টুকরোটির পিছনে আগুনের তাপমাত্রাঃ ±4°C।
ফার্নেসের চাপের পরিমাপের শর্তঃ
পরীক্ষার ৫ মিনিট পরে, চুলাটি নিম্নলিখিত নির্দিষ্ট ধনাত্মক চাপের অবস্থানে পৌঁছাতে হবে।
অনুভূমিক উপাদান - পরীক্ষামূলক টুকরোর নীচের 100 মিমি নীচে একটি অনুভূমিক সমতলে, চুলার চাপ 15pa±5pa হয়।
উল্লম্ব উপাদান - চুলার ভিতরে 3 মিটার উচ্চতায় এবং পরীক্ষার টুকরোর পৃষ্ঠ থেকে 100 মিমি দূরে অবস্থিত। চুলার চাপ 15pa±5pa।
পরীক্ষার ১০ মিনিট পর, চুলাটি নিম্নলিখিত নির্দিষ্ট ধনাত্মক চাপের অবস্থানে পৌঁছাতে হবে।
অনুভূমিক উপাদান - পরীক্ষামূলক টুকরোর নীচের 100 মিমি নীচে একটি অনুভূমিক সমতলে, চুলার চাপ 17pa±3pa।
উল্লম্ব উপাদান - চুলার ভিতরে 3 মিটার উচ্চতায় এবং পরীক্ষার টুকরোর পৃষ্ঠ থেকে 100 মিমি দূরে অবস্থিত। চুলার চাপ 17pa±3pa।
চুলা তাপমাত্রাঃ ± 15 °C, 1 মিমি ব্যাসের একটি থার্মোকপল ব্যবহার করে।
পরীক্ষার টুকরো পিছনে আগুন তাপমাত্রাঃ ± 4 °C, 0.5 মিমি একটি তারের ব্যাসার্ধ সঙ্গে একটি thermocouple সঙ্গে।
বর্মযুক্ত প্ল্যাটিনাম রোডিয়াম প্ল্যাটিনাম এস-ভ্যালু থার্মোকপল, নির্ভুলতা স্তর ২।
বর্মযুক্ত নিকেল ক্রোমিয়াম নিকেল সিলিকন কে-ভ্যালু থার্মোকপল, ক্লাস ২।
টাইমিং রেঞ্জঃ ০-১২০ মিনিট টাইমিং নির্ভুলতাঃ <± ১ সেকেন্ড।
নমুনা তাপমাত্রা সনাক্তকরণ ব্যবস্থাঃ সর্বোচ্চ নমুনা গ্রহণের পয়েন্ট ২০ পয়েন্ট।

প্রয়োগের ক্ষেত্রঃ পরীক্ষার চুলাটি জাতীয় মান GB/T7633-2008 এ নির্দিষ্ট প্রযুক্তিগত নির্দেশক এবং প্রয়োজনীয়তা পূরণ করে,এবং লোডহীন অনুভূমিক দরজা এবং রোলিং শাটারগুলির অগ্নি প্রতিরোধের কর্মক্ষমতা পরীক্ষার জন্য উপযুক্ত.
প্রধান পরামিতিঃ
শক্তি খরচঃ ৬ কিলোওয়াট
চুলা চাপ পরিমাপ পরিসীমাঃ 0-100Pa পরিমাপের নির্ভুলতাঃ ≤ ± 3Pa
বায়ু প্রবাহের হারঃ 0-50m3/min পরিমাপের নির্ভুলতাঃ ≤ ± 0.5 m3/min
জ্বলন গ্যাসের উৎসঃ প্রোপেন, তরল গ্যাস (ব্যবহারকারীর দেওয়া)
গ্যাস ট্যাঙ্কের ধারণক্ষমতাঃ 50kg × 6
নমুনার পিছনের অগ্নি পৃষ্ঠের রেডিয়েশন তাপের পরিমাপ পরিসীমাঃ 0-10W/cm2;
চুলার চাপের পরিমাপ পরিসীমাঃ ১৫Pa ± ৫Pa;
পরীক্ষার তাপমাত্রাঃ প্রোগ্রাম তাপমাত্রা 15 মিনিটের জন্য বৃদ্ধি, ঘরের তাপমাত্রা ~ 718 °C,
রুমের তাপমাত্রা 30 মিনিট ~ 821 °C, রুমের তাপমাত্রা 60 মিনিট ~ 925 °C,
90 মিনিট রুম তাপমাত্রা ~ 986 °C; 120 মিনিট রুম তাপমাত্রা ~ 1029 °C;
180 মিনিট রুম তাপমাত্রা ~ 1115 °C, 240 মিনিট রুম তাপমাত্রা ~ 1150 °C;
তাপমাত্রা পরিমাপ সেন্সরঃ চুলার ভিতরেঃ 9টি বর্মযুক্ত নিকেল ক্রোম নিকেল সিলিকন কে-ভ্যালু থার্মোকপল, নির্ভুলতার স্তরঃ II
ব্যাকফায়ারঃ ২৯টি বর্মযুক্ত নিকেল ক্রোম নিকেল সিলিকন কে-ভ্যালু থার্মোকপল, নির্ভুলতার স্তরঃ ২
টাইমিং রেঞ্জঃ 0-240 মিনিট টাইমিং নির্ভুলতাঃ <± 1s
বাহ্যিক নমুনার আকারঃ (ব্যবহারকারীদের দ্বারা বিশেষ স্পেসিফিকেশন কাস্টমাইজ করা যায়)
সরঞ্জাম ব্যবহারিক এলাকাঃ দীর্ঘ × প্রশস্ত × উচ্চতা (3.8 × 2.4 × 4.5) মিটার;
সরঞ্জামের ওজনঃ ৪৫০০ কেজি (পরীক্ষার চুলাটি সাইটে ইনস্টল করা দরকার);
গ্যাসিফিকেশন সিস্টেমঃ 150kg/h (ঐচ্ছিক) ।

আইএসও ৯৭০৫ঃ২০০৩ একটি ছোট রুমের কোণে আগুনের অনুকরণ করার জন্য একটি পরীক্ষার পদ্ধতি নির্দিষ্ট করে।এই পদ্ধতিতে একটি স্ট্যান্ডার্ড জ্বালানী উৎস ব্যবহার করা হয় এবং আগুনের বিকাশের উপর পৃষ্ঠ পণ্যগুলির প্রভাব মূল্যায়ন করার লক্ষ্যে।. এই পদ্ধতিটি একটি স্ট্যান্ডার্ড ইগনিশন সোর্সের অধীনে আগুনের জ্বলন থেকে জ্বলন পর্যন্ত জ্বলন সম্পর্কে তথ্য প্রদান করে; আইএসও 9705:২০০৩ সালটি রুমের ভিতরে এবং বাইরে বিভিন্ন পরিমাপ কৌশল প্রবর্তন করে. এই নিবন্ধে আইএসও 9705 পরীক্ষা সম্ভাব্য ব্যবহারকারীদের জন্য ব্যাকগ্রাউন্ড তথ্য এবং সহায়তা প্রদান করে। এটি ব্যবহারকারীদের আগুনের উত্স পরীক্ষার প্রযুক্তিগত তথ্য প্রদান করে,রুমে বার্নারের তাপ প্রবাহ, আগুনের সময় রুমের তাপ ভারসাম্য, ধোঁয়া এবং বিষাক্ত গ্যাসের প্রকার এবং এই পরীক্ষার সিমুলেশন ফলাফল।এটি ব্যবহারকারীদের নির্দিষ্ট প্রকল্প বা প্রবিধানের জন্য পরীক্ষার ধাপগুলি বেছে নিতে সহায়তা করার জন্য প্রয়োজনীয় তথ্য সরবরাহ করে.
আমাদের দেশে পরীক্ষার পদ্ধতিটি এই পরীক্ষার পদ্ধতিটিকে সমতুল্যভাবে গ্রহণ করে এবং উন্নত মানগুলি GB 20286 এর পরিশিষ্ট B এবং পরিশিষ্ট C।
স্ট্যান্ডার্ডগুলির সাথে সামঞ্জস্যপূর্ণঃ আইএসও 9705, এনএফপিএ 266, GB20286 অ্যাপেন্ডিক্স বি এবং অ্যাপেন্ডিক্স সি ইত্যাদি

টেকনিক্যাল প্যারামিটারঃ
1অক্সিজেন, কার্বন ডাই অক্সাইড এবং কার্বন মনোক্সাইড বিশ্লেষক সহ 19 ইঞ্চি যন্ত্রের র্যাক
2. অক্সিজেন বিশ্লেষক গ্যাসে অক্সিজেন ঘনত্ব সনাক্ত করার জন্য প্যারাম্যাগনেটিক চাপের পরিবর্তন পরিমাপের পদ্ধতি ব্যবহার করে। প্রতিক্রিয়া সময় (T90) 3.5 সেকেন্ড, অভ্যন্তরীণ সংকেত প্রক্রিয়াকরণের সময় < 1 সেকেন্ড,চাপ সেন্সর (অভ্যন্তরীণ) 50-200 kpa, শূন্য ড্রিফট < নামের প্লেটে ন্যূনতম পরিসরের ০.৫%/মাস, পরিমাপ ড্রিফট < বর্তমান পরিমাপ পরিসরের ০.৫%/মাস, পুনরাবৃত্তিযোগ্যতার ত্রুটি < বর্তমান পরিমাপ পরিসরের ১%সর্বনিম্ন সনাক্তকরণ সীমা < বর্তমান পরিমাপ পরিসরের 1%, রৈখিক ত্রুটি বর্তমান পরিমাপ পরিসরের <১%
3কার্বন ডাই অক্সাইড বিশ্লেষক এবং কার্বন মনোক্সাইড বিশ্লেষক অ-বিচ্ছিন্ন ইনফ্রারেড টাইপ, নীতির উপর ভিত্তি করে যে গ্যাস অণু নির্দিষ্ট ইনফ্রারেড আলো শোষণ ব্যান্ড আছে,এবং একটি একক রাশির বিকল্প ইনফ্রারেড বিশ্লেষণ পদ্ধতি গ্রহণ. সর্বনিম্ন সনাক্তকরণ নিম্ন সীমা বর্তমান পরিমাপ পরিসীমা 1% হয়। যখন রৈখিক ত্রুটি পরিমাপ সর্বোচ্চ পরিসীমা মধ্যে, এটি পূর্ণ পরিসীমা ± 1% এর কম।পুনরাবৃত্তিযোগ্যতা নামের প্লেটে ন্যূনতম পরিসরের ± 1% এর চেয়ে কমনমুনা গ্যাসের প্রবাহের হার প্রায় ১.২ লিটার/মিনিট হলে প্রতিক্রিয়া সময় (টি৯০ সময়) ৩০ সেকেন্ডের কম।
4. অক্সিজেন বিশ্লেষক এর পরিসীমা 0-25%, কার্বন ডাই অক্সাইড বিশ্লেষক এর পরিসীমা 0-10%, এবং কার্বন মনোক্সাইড বিশ্লেষক এর পরিসীমা 0-1%
5একটি তাপমাত্রা নিয়ামক ব্যবহার করে ঠান্ডা ফাঁদ নিয়ন্ত্রণ, পরীক্ষার গ্যাস নিষ্কাশন প্রক্রিয়া সময়, পর্যাপ্ত আর্দ্রতা অপসারণ করা হয়
6গ্যাস নমুনা গ্রহণের দ্বৈত মাথা পাম্প, যা জ্বলন চলাকালীন উত্পন্ন গ্যাস নমুনাগুলি প্রায় 30 মিটার দূরে একটি বিশ্লেষককে প্রেরণ করতে সক্ষম
7. তথ্য সংগ্রহ ব্যবস্থা (অপারেশন এবং কন্ট্রোল প্রোগ্রাম সহ)
8. অ্যাক্সিভেশন বোর্ড 16 বিট প্রশস্ত লাভ পরিসীমা গ্রহণ করে, অ্যানালগ এবং ডিজিটাল I / O বোর্ডগুলির সাথে
9. থার্মোকপল প্রকারঃ কে-টাইপ, পরিসীমাঃ পরিবেষ্টিত তাপমাত্রা ~ 1500 ডিগ্রি সেলসিয়াস
10. তথ্য সংগ্রহের সিস্টেমটি তথ্য সংগ্রহের জন্য ডেটা রেকর্ডার বা সাইটে পয়েন্টার ইনস্টল করে শুরু করা যেতে পারে
11তথ্য সংগ্রহ ব্যবস্থা নিম্নলিখিত উপাদানগুলির সমন্বয়ে গঠিত:
12বিট থার্মোকপল ইনপুট মডিউল, 16 বিট এনালগ ইনপুট মডিউল, ডিজিটাল ইনপুট / আউটপুট মডিউল, 12 বিট এনালগ আউটপুট মডিউল, 4 এবং 8 স্লট বেসবোর্ড, সংযোগ সকেট, নেটওয়ার্ক মডিউল,পাওয়ার সাপ্লাই 24V 5A DC ইউনিভার্সাল পাওয়ার ইনপুট, তথ্য সংগ্রহ কম্পিউটার, প্রিন্টার।
