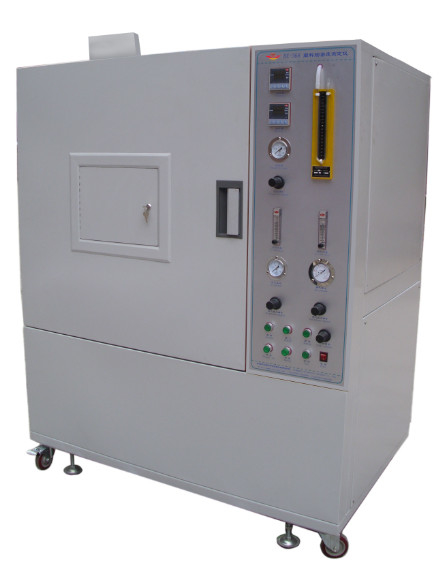

DX-8368 প্লাস্টিক ধোঁয়া ঘনত্ব পরীক্ষক

DX-8368 প্লাস্টিক ধোঁয়া ঘনত্ব পরীক্ষক

প্লাস্টিকের জ্বলন ধোঁয়া ঘনত্ব পরীক্ষক হল GB/8323 মানদণ্ডে নির্দিষ্ট প্রযুক্তিগত শর্ত অনুযায়ী তৈরি ধোঁয়া ঘনত্ব পরিমাপের জন্য একটি নতুন ধরণের পরীক্ষার সরঞ্জাম।2-2008 এবং ISO5659-2 "একক চেম্বার পদ্ধতি দ্বারা ধোঁয়া ঘনত্ব নির্ধারণের জন্য প্লাস্টিকের ধোঁয়া উত্পাদন পার্ট 2 পরীক্ষার পদ্ধতি", এই মানগুলি প্লাস্টিক পোড়ানোর সময় তৈরি ধোঁয়ার নির্দিষ্ট অপটিক্যাল ঘনত্ব নির্ধারণের জন্য উপযুক্ত এবং সর্বোচ্চ নির্দিষ্ট অপটিক্যাল ঘনত্ব পরীক্ষার ফলাফল।এটি নির্দিষ্ট অবস্থার অধীনে প্লাস্টিকের ধূমপান কর্মক্ষমতা মূল্যায়ন করতে ব্যবহৃত হয়.

এটি GB8323.2-2008 "প্লাস্টিক-ধোঁয়া প্রজন্ম-পার্ট II: একক চেম্বার পদ্ধতি দ্বারা ধোঁয়া ঘনত্ব নির্ধারণের জন্য পরীক্ষার পদ্ধতি" এবং ISO5659.2-2006 "প্লাস্টিক-ধোঁয়া প্রজন্ম-পার্ট II:একক চেম্বার পদ্ধতি দ্বারা অপটিক্যাল ঘনত্ব নির্ধারণ" পরীক্ষার মান. এস্টম ই৬৬২

পুরো যন্ত্রটি একটি বন্ধ পরীক্ষার চেম্বার, একটি ফোটোমিটার পরিমাপ ব্যবস্থা, একটি বিকিরণ শঙ্কু, একটি জ্বলন ব্যবস্থা, একটি জ্বলনকারী, একটি পরীক্ষার বাক্স, একটি ক্রেট,একটি তাপমাত্রা পরিমাপ যন্ত্র এবং একটি ধোঁয়া ঘনত্ব পরীক্ষা সফটওয়্যার. সার্কিটটি একক চিপ মাইক্রো কম্পিউটার দ্বারা উন্নত, উচ্চ প্রযুক্তিগত সামগ্রী এবং স্থিতিশীল কর্মক্ষমতা সহ। যন্ত্রটি সমস্ত প্লাস্টিকের জন্য উপযুক্ত,কিন্তু অন্যান্য উপকরণের মূল্যায়নের জন্যও ব্যবহার করা যেতে পারে ((উদাহরণস্বরূপ, কাঁচামাল, টেক্সটাইল আবরণ, ল্যাকযুক্ত পৃষ্ঠতল, কাঠ এবং অন্যান্য উপকরণ) এবং প্লাস্টিক শিল্প, কঠিন উপকরণ শিল্পের উত্পাদন উদ্ভিদ দ্বারা ব্যাপকভাবে ব্যবহৃত হয়,এবং বৈজ্ঞানিক গবেষণা এবং পরীক্ষার ইউনিট.

1টেস্ট চেম্বার:

1.১ সামনের দরজায় একটি জানালা এবং একটি অস্বচ্ছ আলোর ঢাল রয়েছে যা জানালার চলাচল বন্ধ করে দেয়।

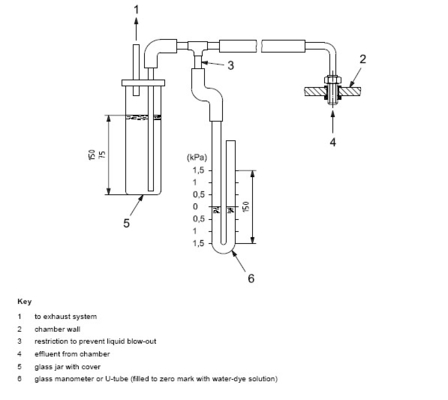

1.2 বর্গক্ষেত্র বাক্সের নীচে অতিরিক্ত চাপ প্রতিরোধের জন্য একটি ব্লাস্টিং অ্যালুমিনিয়াম ফয়েল শীট ইনস্টল করা আছে, যা একটি নিরাপত্তা ফাটানোর ডিস্ক দিয়ে গঠিত যা 0.04 মিমি বেধ, 405 মিমি দৈর্ঘ্য,একটি প্রস্থ 200mm, এবং একটি মোট এলাকা 81000mm2, এবং একটি অভ্যন্তরীণ চাপ নিয়ন্ত্রক ডিভাইস বক্স ইনস্টল করা হয় (চিত্র 2 দেখুন) ।

1.3 হালকা উইন্ডোঃ উপরের এবং নীচের দুটি Ø 75 মিমি হালকা উইন্ডো, হালকা উইন্ডোর নীচে একটি 9W রিংযুক্ত বৈদ্যুতিক হিটার দিয়ে সজ্জিত,আলোর উইন্ডোর উপরের পৃষ্ঠের তাপমাত্রা নিশ্চিত করার জন্য (50 oC ~ 55o C উপযুক্ত) যাতে পৃষ্ঠের ধোঁয়াশার ঘনত্ব সর্বনিম্ন হয়, হালকা উইন্ডোটি পরীক্ষার বাক্সের উপরের অংশে রয়েছে এবং পরীক্ষার বাক্সের বাইরে হালকা উইন্ডোর চারপাশে একটি 8 মিমি পুরু অপটিক্যাল প্ল্যাটফর্ম ইনস্টল করা আছে,এবং অপটিক্যাল টেবিলটি Ø 15mm এর একটি ধাতব রড দিয়ে স্থির করা হয় যা স্থির প্ল্যাটফর্ম এবং পরীক্ষার বাক্সকে সংযুক্ত করতে পারে.

1.4 অভ্যন্তরীণ আকারঃ উচ্চতা 914mm X প্রস্থ 914mm X গভীরতা 610mm

1.5 উপাদানঃ এটি তিনটি স্তর নিয়ে গঠিতঃ বাইরের স্তরটি 1.5 মিমি পুরু স্টিলের প্লেট, উচ্চ তাপমাত্রা বৈদ্যুতিন স্ট্যাটিক বেকিং বেজ সাদা পেইন্ট,মাঝের স্তরটি 60 মিমি পুরু অ্যাজবেস্টস স্তর দিয়ে গঠিত, এবং অভ্যন্তরীণ স্তরটি 1.2 মিমি পুরু USU304 স্টেইনলেস স্টিল, উচ্চ তাপমাত্রা ইলেক্ট্রোস্ট্যাটিক বেকিং কালো পেইন্ট, যা সহজেই পরিষ্কার করা যায়।

1.5 বায়ু প্রবেশদ্বার এবং নিষ্কাশন দরজাঃ বায়ু প্রবেশদ্বারটি Φ65mm ব্যাসার্ধের পরীক্ষার বাক্সের উপরের অংশে ইনস্টল করা হয় এবং বন্ধ এবং বন্ধ অবস্থা একটি ফ্ল্যাঞ্জ সহ একটি সোলেনয়েড ভালভ দ্বারা নিয়ন্ত্রিত হয়;নিষ্কাশন পোর্ট বাম পাশের নীচে ইনস্টল করা হয়, যার ব্যাসার্ধ Φ80mm, এবং বন্ধ এবং বন্ধ অবস্থা নিয়ন্ত্রণ করার জন্য একটি ফ্ল্যাঞ্জ সহ একটি সোলেনোয়েড ভালভ দ্বারা নিয়ন্ত্রিত হয়, এবং একটি নিষ্কাশন ফ্যান সংযুক্ত করা হয়।

2. ফটো ইলেকট্রিক পরিমাপ ব্যবস্থাঃএটিতে বিদ্যুৎ সরবরাহ, ফোটোমাল্টিপ্লায়ার টিউব, লুপিং ট্রান্সলুসেন্স, শাটার, ফিল্টার, নিরপেক্ষ ট্রান্সলুসেন্স, লেন্স, অপটিক্যাল সিস্টেম অবস্কুরা, আলোর উত্স এবং অপটিক্যাল উইন্ডো হিটার রয়েছে

2.1আলোর উৎসঃ

2.1.1. আলোর উৎসঃ এটি একটি 6.5V ইনক্যান্ডসেন্ট ল্যাম্প, একটি ট্রান্সফরমার যা শক্তি সরবরাহ করে (ইনপুট 220V এবং আউটপুট 6.5V), এবং একটি পরিবর্তনশীল প্রতিরোধক।

2.1.2ইনস্টলেশনঃ পরীক্ষার চেম্বারের নীচে অস্বচ্ছ অন্ধকার বাক্সে বাল্বটি ইনস্টল করা হয়, যা একটি আলোর উত্স, একটি কনভেক্স লেন্স, একটি হালকা উইন্ডো হিটার এবং একটি অপটিক্যাল উইন্ডো নিয়ে গঠিত।

2.1.3. উইন্ডো অ্যাডারঃ উইন্ডোর উপরের পৃষ্ঠের তাপমাত্রা (50 oC ~ 55oC) নিশ্চিত করার জন্য 9W প্রতিরোধের তারের দ্বারা বেষ্টিত AC220V পাওয়ার সাপ্লাই।

2.1.4. কনভেক্স লেন্স: 51mm ব্যাসার্ধ, সামঞ্জস্য এবং calibrated, সম্পূর্ণরূপে 51mm ব্যাসার্ধ সঙ্গে একটি রিং গঠন এবং রিং বাইরে অন্য কোন আলো।

2.1.5অপটিক্যাল উইন্ডোঃ একটি অবাধ স্বচ্ছ ফিল্ম এবং একটি ক্যামেরা অবস্কুরার বাক্সের সমন্বয়ে গঠিত।

2.2- ফটোডেটেক্টর:

2.2.1. ফোটোডিটেক্টর: এটিতে ফোটোমাল্টিপ্লায়ার টিউব, ম্যাগনিফাইং ফিল্টার, শাটার, ফিল্টার, নিরপেক্ষ ফিল্টার, কনভেক্স লেন্স, অপটিক্যাল উইন্ডো ইত্যাদি রয়েছে।

2.2.2. ফোটোমুল্টিপ্লায়ার টিউব:

2.2.2.1. ফোটোমল্টিপ্লায়ার টিউবের পরামিতিঃ ভোল্টেজঃ DC 1000V, পাওয়ার সাপ্লাইঃ ইনপুট 12V, আউটপুট 0 ~ -1200V 2mA

2.2.2.2. ফোটো ইলেকট্রিক সিস্টেম প্রসেসিংঃ ফোটোডিটেক্টরটি একটি ফোটোমল্টিপ্লায়ার টিউব, যা এ / ডি নম্বর টেমপ্লেটের সাথে সংযুক্ত এবং মাল্টি-স্টেজ অ্যাম্প্লিফায়ার মাইক্রো কম্পিউটার দ্বারা প্রক্রিয়াজাত করা হয়।এটি সময়ের সাথে সাথে সংশ্লিষ্ট অপটিক্যাল ঘনত্বের ট্রান্সমিট্যান্সকে ক্রমাগত পরিমাপ করতে পারে, যা স্পেকট্রাল সংবেদনশীলতা প্রতিক্রিয়া 5 পরিমাণ, খালি চোখে প্রতিক্রিয়া অনুরূপ এবং অন্ধকার বর্তমান 0.001uA কম।ফোটোমল্টিপ্লায়ার টিউবের ন্যূনতম সংবেদনশীলতা ১০০% রিডিং করে পাওয়া যাবে।.5 নিরপেক্ষ ফিল্টার এবং একটি ND-2 লুপিং ফিল্টার অপটিক্যাল পথে।

2.2.3. ম্যাগনিফিকেশন ফিল্টারঃ ND-2.0 ট্রান্সমিট্যান্স 0.95% এবং A আলোর উত্সের রঙের তাপমাত্রা K=2854।

2.2.4. শাটারঃ ব্যফেল এবং 0% সংশোধন ট্রান্সমিট্যান্সের জন্য ব্যবহৃত হয়।

2.2.5. ফিল্টারঃ ক্ষতিপূরণ ফিল্টারের জন্য, অপটিক্যাল ঘনত্ব 0.1 ~ 1.0 এবং 2.0, মোট ১১ টি টুকরো।

2.2.6নিরপেক্ষ ফিল্টার: এনডি-০।5একটি আলোর উৎস রঙের তাপমাত্রা K = 2854

2.2.7. কনভেক্স লেন্সঃ ব্যাসার্ধ 51 মিমি, যাতে সরাসরি রশ্মিটি উপরের এবং নীচের অবস্কুরার মধ্যে স্বচ্ছ প্লেটে একটি ছোট শক্তিশালী স্পটে ফোকাস করা যায়।

2.2.7. অপটিক্যাল সিস্টেমের ক্যালিব্রেশনঃ 3.0 এর অপটিক্যাল ঘনত্ব এবং 550 ~ 650nm এর তরঙ্গদৈর্ঘ্যের একটি নিরপেক্ষ ফিল্টার দিয়ে সনাক্তকরণ।

2.2.8অপটিক্যাল উইন্ডোঃ একটি অবাধ স্বচ্ছ শীট এবং একটি ক্যামেরা অবস্কুরার বক্সের সমন্বয়ে গঠিত।

3. রেডিয়েশন শঙ্কুঃ

3.1. রেডিয়েশন শঙ্কুঃ এটি 2600W এর নামমাত্র শক্তি সহ একটি গরম করার উপাদান দিয়ে গঠিত, যা নমুনা পৃষ্ঠের কেন্দ্রে 10KW / m2 ~ 50KW / m2 রেডিয়েশন তীব্রতা সরবরাহ করতে পারে।নমুনার কেন্দ্র থেকে ২৫ মিমি দূরে অন্য দুটি অবস্থানের বিকিরণ পরীক্ষা করার সময়, এই দুটি অবস্থানের বিকিরণ নমুনার কেন্দ্রের বিকিরণের 85% এর কম হতে পারে না।

3.2. রেডিয়েন্ট শঙ্কু হিটারঃ একটি স্বাধীন পাওয়ার সাপ্লাই দ্বারা চালিত, একক-ফেজ বিচ্ছিন্নতা ট্রান্সফরমার শক্তি 3000W হয়, এবং তাপমাত্রা নিয়ন্ত্রণ দ্রুত চক্র সঙ্গে thyristor নিয়ন্ত্রণ গ্রহণ,এবং নিয়ন্ত্রণ তাপমাত্রা ±2 °C এ স্থিতিশীল করা যেতে পারে.

3.3. তাপ প্রবাহ মিটারঃ একটি সমতল এলাকা 50kw / m2 এর পরিসীমা এবং 10mm এর ব্যাসার্ধের রেডিয়েশন গ্রহণকারী এলাকায়, যার পৃষ্ঠটি ম্যাট কালো দিয়ে আবৃত, এবং শীতল জল-শীতল।

3.4. ইগনিটরঃ ইগনিটরের নলটি Φ4.0 মিমি ডিপার্চার তামা টিউব থেকে তৈরি, এবং শিখা দৈর্ঘ্য এবং অনুভূমিক পরিমাপ 30 মিমি।

4গ্যাস সরবরাহ ব্যবস্থাঃ

4.1গ্যাস উৎসঃ বিশুদ্ধতা 95%, প্রোপেন এবং বায়ু মিশ্রিত গ্যাস, চাপ 170Kpa

4.2প্রোপেন ফ্লোমিটারঃ 1 ~ 100cm3/min

4.3. বায়ু প্রবাহ মিটারঃ 5 ~ 500cm3/min

5পারফরম্যান্সঃ

1ট্রান্সমিট্যান্স রেজোলিউশনঃ ০.০০০১%;

2পরিমাপ পরিসীমাঃ ০-১০০%; পরিমাপের সময় স্বয়ংক্রিয় গিয়ার শিফট।

3. পরিমাপের নির্ভুলতাঃ ± 3%;

4. ওয়ার্কিং ভোল্টেজঃ AC200-240V 50Hz;

5. পরিবেশে আর্দ্রতাঃ ঘরের তাপমাত্রা -40°C

6কাজের পরিবেশঃ যন্ত্রটি চলার সময়, এটি সরাসরি সূর্যের আলো এবং কোনও জোরপূর্বক বায়ু প্রবাহ এড়ানো উচিত।

6পরিমাপ সফটওয়্যার:

উইন্ডোজ এক্সপি অপারেশন ইন্টারফেস এবং ল্যাবভিউ স্টাইলের উপর ভিত্তি করে। ট্রান্সমিট্যান্স বনাম সময় বক্ররেখা প্রদর্শিত হয়। চীনা এবং ইংরেজি ইন্টারফেস, এবং চীনা এবং ইংরেজি নির্দেশাবলী ম্যানুয়াল প্রদান।
