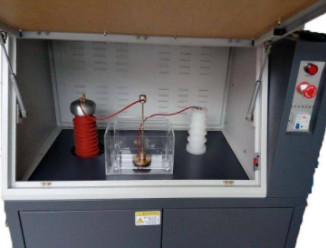

DX5130 ক্যাবল প্রতিরোধ ভোল্টেজ পরীক্ষক স্বয়ংক্রিয় সমাপ্তি

DX5130ক্যাবল প্রতিরোধ ভোল্টেজ পরীক্ষক

এসি এবং ডিসি টেস্ট সুইচিংঃ

1. এই যন্ত্রের উচ্চ-ভোল্টেজ আউটপুট এসি ভোল্টেজ। ডিসি মূল সার্কিট মধ্যে সিরিজ একটি উচ্চ-ভোল্টেজ সিলিকন স্ট্যাক সন্নিবেশ দ্বারা প্রাপ্ত করা হয়, যাতে পরীক্ষা লুপ একটি স্পন্দনশীল ডিসি ভোল্টেজ হয়.বাস্তবায়নের প্রক্রিয়া হল যে সিলিকন স্ট্যাক ইতিমধ্যে উচ্চ ভোল্টেজ ট্রান্সফরমারের উচ্চ-ভোল্টেজ নিরোধক টাওয়ারে রয়েছে,এবং উচ্চ-ভোল্টেজ সিলিকন স্ট্যাক সাধারণত একটি শর্ট সার্কিট মেরু দিয়ে শর্ট সার্কিট করা হয়যখন ডিসি পরীক্ষা প্রয়োজন হয়, তখন উচ্চ-ভোল্টেজ সিলিকন স্ট্যাককে পরীক্ষার সার্কিটে সংযুক্ত করার জন্য শর্ট সার্কিট রডটি বের করা হয় এবং লুপের ভোল্টেজটি পাল্টিং ডিসি ভোল্টেজ।

2. পরীক্ষার এসি এবং ডিসি ভোল্টেজ স্যুইচিং প্রধানত নির্ভর করে উচ্চ ভোল্টেজ নিরোধক টাওয়ারের শর্ট সার্কিট রডটি সরিয়ে নেওয়ার উপর। যখন শর্ট সার্কিট রডটি সরানো হয়,উচ্চ-ভোল্টেজ সমীকরণ বলের ভোল্টেজ হল ডিসি ভোল্টেজ, এবং যখন শর্ট সার্কিট রড ঢোকানো হয়, উচ্চ-ভোল্টেজ সমীকরণ বলের ভোল্টেজ এসি ভোল্টেজ।

3. সামনের প্যানেলে ডিসি এসি নির্বাচন বোতাম। এই বোতামের অবস্থা ডিভাইসের ভোল্টেজ আউটপুট প্রকৃতি পরিবর্তন করে না। বোতাম টিপে,ডিভাইসটি কেবল ডিসি অ্যালার্ম সার্কিট সংযোগ করে. ব্যবহারকারী নির্দেশ যে যখন দরজা খোলা হয়, আপনি উচ্চ ভোল্টেজ সমীকরণ বল স্রাব করতে হবে.উচ্চ ভোল্টেজ সমীকরণ বল যোগাযোগ স্রাব রড শেষ করতে প্যানেলের উপর স্রাব ডিভাইস টিপুনএটি সুপারিশ করা হয় যে ব্যবহারকারী উচ্চ-ভোল্টেজ ইকুইলেটিং বলের সাথে প্রতিবার পাঁচ সেকেন্ডের বেশি সময় ধরে যোগাযোগ করে।

4. ডিসি পরীক্ষায়, কম্পিউটারের ডিসি অবস্থাও বেছে নেওয়া উচিত, অন্যথায় পরীক্ষার ফলাফলটি ভুল। এটি সহজভাবে বলতে গেলে, এসি ভোল্টেজ ডিসি ভোল্টেজ দ্বারা গুণিত হয়।

পারফরম্যান্স বৈশিষ্ট্যঃ

(1) দরজা সীমা সুরক্ষাঃ দরজা বন্ধ করবেন না, এমনকি যদি পাওয়ার-অন পয়েন্ট পরীক্ষা শুরু হয়, সরঞ্জাম কোন প্রতিক্রিয়া নেই, সফ্টওয়্যার আছেঃ নিরাপত্তা দরজা বন্ধ করা হয় না প্রম্পট।

(2) ভোল্টেজ শূন্যতা সুরক্ষাঃ পরীক্ষার সময় হঠাৎ বিদ্যুৎ বন্ধ হয়ে গেলে,এটি স্বয়ংক্রিয়ভাবে পরবর্তী বুট পরে শূন্য অবস্থানে ফিরে আসবে যে প্রাথমিক ভোল্টেজ শূন্য অবস্থানে হয় তা নিশ্চিত করতে

(3) শেষ ভোল্টেজ সুরক্ষাঃ শেষ ভোল্টেজটি সফ্টওয়্যার দ্বারা সেট করা যেতে পারে যাতে নিশ্চিত হয় যে স্টেপ-আপ প্রক্রিয়া চলাকালীন নির্দিষ্ট ভোল্টেজের অস্বাভাবিক বৃদ্ধি হলে,এটি স্বয়ংক্রিয়ভাবে শেষ হবে এবং শূন্যে ফিরে আসবে

(4) উচ্চ-ভোল্টেজ যান্ত্রিক সীমাঃ যদি সফটওয়্যার সিস্টেম নিয়ন্ত্রণ হারায়, ভোল্টেজ বৃদ্ধি অব্যাহত থাকবে, এবং এটি স্বয়ংক্রিয়ভাবে উচ্চ ভোল্টেজ সীমা পরে শূন্য ফিরে আসবে,যদি এটি ভাঙ্গার পরে বন্ধ না হয়, ওভারকরেন্ট প্রটেক্টর দ্বারা সংগৃহীত তথ্য নিশ্চিত করবে যে একটি উচ্চ ভোল্টেজ সূচক দিয়ে ভোল্টেজটি স্বয়ংক্রিয়ভাবে শূন্য হয়ে যায়, and the state of the indicator light can be judged by observing the status of the indicator to determine whether the voltage is really boosted or at the zero position If the experiment is done for a long time, সরঞ্জামটির ভাল কাজ নিশ্চিত করার জন্য, সরঞ্জামটিতে ট্রান্সফরমারের ভাল কাজ নিশ্চিত করার জন্য একটি ট্রান্সফরমার নিষ্কাশন পোর্ট রয়েছে,এবং সেবা জীবন প্রসারিত হয় যদি পরীক্ষায়, যদি নমুনার গন্ধ বা পোড়া এবং ধোঁয়া থাকে, এটি নিষ্কাশন সিস্টেম দ্বারা নির্মূল করা যেতে পারে।

(5) স্বাধীন গ্রাউন্ডিং সুরক্ষা

(6) শর্ট সার্কিট সুরক্ষা

(7) সফটওয়্যার ভুল অপারেশন সুরক্ষা

(৮) ফুটো সুরক্ষা

(৯) পরীক্ষার শেষে স্রাব সুরক্ষা।
