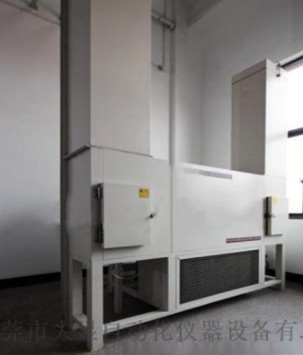

DX8416A বায়ু শক্তি তারের উচ্চ এবং নিম্ন তাপমাত্রা টর্শন প্রতিরোধের পরীক্ষা মেশিন

1প্রয়োগের ক্ষেত্রঃ
এটি বায়ু শক্তি উত্পাদন সিস্টেম বা নামমাত্র ভোল্টেজ 1 এর অনুরূপ সিস্টেমের জন্য বাঁক প্রতিরোধের সহ নমনীয় তারের বাঁক প্রতিরোধের বাঁক প্রতিরোধের পরীক্ষার জন্য উপযুক্ত।নিম্ন তাপমাত্রার পরিবেশে 8/3kV বা তার নিচে.

2. স্ট্যান্ডার্ড মেনে চলুনঃ
টিআইসিডব্লিউ১-২০০৯ বায়ু বিদ্যুৎ উৎপাদনের জন্য টর্শনাল ফ্লেক্সিভ ক্যাবলের টর্শন টেস্ট পদ্ধতি
GB/T2423.1-2001 পরীক্ষা A: নিম্ন তাপমাত্রা পরীক্ষার পদ্ধতি, GB/T2423.2-2001 পরীক্ষা B: উচ্চ তাপমাত্রা পরীক্ষার পদ্ধতি।

3প্রযুক্তিগত পরামিতিঃ
স্টুডিওর আকারঃ ৪০০×৩০০×২৩০০ মিমি;
পরীক্ষার চ্যানেলঃ 300 × 300 × 12600 মিমি;
মাত্রাঃ ১৫৫০×২৫০০ মিমি;
বাম উচ্চতাঃ ১৭২০ মিমি।
ডান দিকের উচ্চতাঃ ৯৬২০ মিমি।
বাম এবং ডান চ্যানেলের মাত্রাঃ ৬৪০×৫৪ মিমি।
মোট ওজনঃ প্রায় ২৫০০ কেজি;
ক্যাবল পরীক্ষার পরিসীমাঃ 35KV এর নিচে বায়ু শক্তি ক্যাবল পরীক্ষা;
তাপমাত্রা পরিসীমাঃ -60 ~ 8 °C;
তাপমাত্রা ওঠানামাঃ ≤ ± 0.5 °C;
তাপমাত্রা অভিন্নতাঃ ≤ ± 0.3 °C;
গরম করার সময়ঃ নিয়ন্ত্রিত;
শীতল হওয়ার সময়ঃ গড় 0.7 ~ 1.0 °C/মিনিট;
পর্যবেক্ষণ উইন্ডোঃ মাল্টি-স্তর গহ্বর উচ্চ তাপমাত্রা প্রতিরোধের (500 °C);
গ্লাস উইন্ডোঃ (200 × 300) ট্রিস্ট কন্ট্রোল ক্যাবিনেট, র্যাকঃ 700 × 1300 × 1400;
দরজা খোলাঃ একক খোলার hinged দরজা;
কন্ট্রোল প্যানেলঃ পাওয়ার সাপ্লাই, কন্ট্রোলার ডিসপ্লে, কন্ট্রোল বোতাম;
পাওয়ার ডিস্ট্রিবিউশন কন্ট্রোল ক্যাবিনেটঃ ডিস্ট্রিবিউশন বোর্ড, এক্সপোজার ফ্যান;
হিটারঃ স্টেইনলেস স্টীল ফিন হিটার;
ফিক্সচারঃ ক্যাবল টর্শন ফিক্সচারগুলির একটি সেট;
পাওয়ার ক্যাবল হোল এবং ড্রেন হোলঃ বাক্সের পিছনে অবস্থিত।

বায়ু বিদ্যুৎ উৎপাদনের তারের জন্য নিম্ন তাপমাত্রার টর্শন পরীক্ষার চেম্বারের প্রধান কনফিগারেশনঃ
পর্যবেক্ষণ উইন্ডোঃ মাল্টি-স্তর গহ্বর উচ্চ তাপমাত্রা প্রতিরোধের (500 °C);
গ্লাস উইন্ডোঃ (200 × 300) ট্রিস্ট কন্ট্রোল ক্যাবিনেট, র্যাকঃ 700 × 1300 × 1400;
দরজা খোলাঃ একক খোলার hinged দরজা;
কন্ট্রোল প্যানেলঃ পাওয়ার সাপ্লাই, কন্ট্রোলার ডিসপ্লে, কন্ট্রোল বোতাম;
পাওয়ার ডিস্ট্রিবিউশন কন্ট্রোল ক্যাবিনেটঃ ডিস্ট্রিবিউশন বোর্ড, এক্সপোজার ফ্যান;
হিটারঃ স্টেইনলেস স্টীল ফিন হিটার;
ফিক্সচারঃ ক্যাবল টর্শন ফিক্সচারগুলির একটি সেট;
পাওয়ার ক্যাবল হোল এবং ড্রেনাইজ হোলঃ বাক্সের পিছনে অবস্থিত;

বায়ু শক্তির তারের জন্য নিম্ন তাপমাত্রার টর্শন পরীক্ষার চেম্বার ব্যবহারের শর্তাবলীঃ
1ইনস্টলেশনের স্থানঃ মাটি সমতল, ভাল বায়ুচলাচল, চারপাশে কোনও শক্তিশালী কম্পন নেই, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রের প্রভাব নেই, জ্বলনযোগ্য, বিস্ফোরক, ক্ষয়কারী পদার্থ এবং ধুলো নেই,এবং সরঞ্জামগুলির চারপাশে উপযুক্ত ব্যবহার এবং রক্ষণাবেক্ষণের জায়গা রয়েছে;
2পরিবেশগত অবস্থা:
তাপমাত্রাঃ 5 ~ 35 °C
আপেক্ষিক আর্দ্রতাঃ ≤ 85%RH
বায়ু চাপঃ 86Kpa~106Kpa
3পাওয়ার সাপ্লাই শর্তঃ
পাওয়ার সাপ্লাই AC380V, তিন-ফেজ চার-ক্যারিয়ার + প্রতিরক্ষামূলক গ্রাউন্ড তারের
অনুমোদিত ভোল্টেজ ওঠানামা পরিসীমাঃ এসি (380 ± 38) ভি
অনুমোদিত ফ্রিকোয়েন্সি ওঠানামা পরিসীমাঃ (50 ± 0.5) HZ
পিজিএনডি তারের গ্রাউন্ড প্রতিরোধ 4 Ω এর কম
