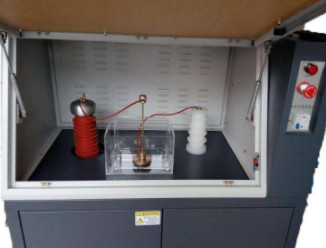

সঠিক ফলাফলের জন্য DX8780 ক্যাবল প্রতিরোধ ভোল্টেজ পরীক্ষক

এসি/ডিসি পরীক্ষার সুইচিংঃ
1. এই যন্ত্রের উচ্চ-ভোল্টেজ আউটপুট এসি ভোল্টেজ। ধ্রুবক বর্তমান প্রাপ্তির পদ্ধতিটি মূল সার্কিটে সিরিয়ায় একটি উচ্চ-ভোল্টেজ সিলিকন স্ট্যাক সংযোগ করা হয়,পরীক্ষার সার্কিটকে একটি স্পন্দনশীল ধ্রুবক বর্তমান ভোল্টেজ করে. বাস্তবায়ন প্রক্রিয়াটি হ'ল সিলিকন স্ট্যাকটি ইতিমধ্যে উচ্চ ভোল্টেজ ট্রান্সফরমারের উচ্চ-ভোল্টেজ নিরোধক টাওয়ারে রয়েছে,এবং একটি শর্ট সার্কিট মেরু সাধারণত উচ্চ ভোল্টেজ সিলিকন স্ট্যাক শর্ট সার্কিট ব্যবহার করা হয়. যখন একটি ডিসি পরীক্ষা প্রয়োজন হয়, শর্ট সার্কিট রড অপসারণ এবং পরীক্ষা সার্কিট উচ্চ ভোল্টেজ সিলিকন স্ট্যাক সংযোগ করুন। এই সময়ে, সার্কিট ভোল্টেজ একটি পাল্টিং ডিসি ভোল্টেজ হয়।
2. পরীক্ষায় এসি / ডিসি ভোল্টেজের সুইচিং প্রধানত উচ্চ ভোল্টেজ নিরোধক টাওয়ারের শর্ট সার্কিট রডটি সরানো হয় কিনা তা নির্ভর করে। যখন শর্ট সার্কিট রডটি সরানো হয়,উচ্চ-ভোল্টেজ সমীকরণ বলের ভোল্টেজ হল ডিসি ভোল্টেজ, এবং যখন শর্ট সার্কিট রড ঢোকানো হয়, উচ্চ-ভোল্টেজ সমীকরণ বলের ভোল্টেজ এসি ভোল্টেজ।
3. সামনের প্যানেল ডিসি এসি নির্বাচন বোতাম. এই বোতামের অবস্থা ডিভাইস আউটপুট ভোল্টেজ প্রকৃতি পরিবর্তন করতে পারবেন না. এই বোতাম টিপুন শুধুমাত্র ডিসি বিপদাশঙ্কা সার্কিট ডিভাইস সংযোগ করে.ব্যবহারকারী নির্দেশ যে বক্স দরজা খোলার সময়, আপনি উচ্চ-ভোল্টেজ সমীকরণ বল নিষ্কাশন করতে হবে। উচ্চ-ভোল্টেজ সমীকরণ বল সংস্পর্শে নিষ্কাশন রড শেষ করতে প্যানেলের উপর নিষ্কাশন ডিভাইস টিপুন।এটা ব্যবহারকারী পাঁচ সেকেন্ডের বেশি জন্য তামার বল চাপতে যখনই এটি উচ্চ ভোল্টেজ সঙ্গে যোগাযোগ আসে discharging সময় প্রস্তাবিত হয়.
4. ডিসি পরীক্ষার সময়, কম্পিউটারের ডিসি অবস্থাও বেছে নেওয়া উচিত, অন্যথায় পরিমাপের ফলাফল ভুল হবে। সহজভাবে বলতে গেলে, এসি ভোল্টেজ এবং ডিসি ভোল্টেজের মধ্যে একটি ভাঁজ সম্পর্ক রয়েছে।
পারফরম্যান্স বৈশিষ্ট্যঃ
(১) দরজার সীমাবদ্ধতা সুরক্ষাঃ দরজাটি বন্ধ করবেন না, এমনকি পাওয়ার পয়েন্ট পরীক্ষা শুরু হলেও, ডিভাইসে কোনও প্রতিক্রিয়া নেই এবং সফ্টওয়্যারটিতে একটি সতর্কতা রয়েছে যে সুরক্ষা দরজাটি বন্ধ নেই।
(2) ভোল্টেজ শূন্য সুরক্ষাঃ পরীক্ষার সময় হঠাৎ বিদ্যুৎ বন্ধ হলে, এটি পরবর্তী স্টার্টআপের পরে স্বয়ংক্রিয়ভাবে শূন্য অবস্থানে ফিরে আসবে,নিশ্চিত করা হচ্ছে যে প্রাথমিক ভোল্টেজ শূন্য অবস্থানে রয়েছে
(3) শেষ ভোল্টেজ সুরক্ষাঃ শেষ ভোল্টেজটি সফ্টওয়্যারের মাধ্যমে সেট করা যেতে পারে যাতে নিশ্চিত হয় যে বুস্টিং প্রক্রিয়ার সময় নির্দিষ্ট ভোল্টেজের অস্বাভাবিক বৃদ্ধি হলে,এটি স্বয়ংক্রিয়ভাবে শেষ হবে এবং শূন্যে ফিরে আসবে
(4) উচ্চ ভোল্টেজ যান্ত্রিক সীমাঃ যদি সফটওয়্যার সিস্টেম নিয়ন্ত্রণ হারায় এবং ভোল্টেজ বৃদ্ধি অব্যাহত থাকে, এটি স্বয়ংক্রিয়ভাবে উচ্চ ভোল্টেজ সীমা পৌঁছানোর পরে শূন্য ফিরে আসবে।যদি এটি ভাঙ্গার পরে বন্ধ না হয়, ওভারকরেন্ট প্রটেক্টর তথ্য সংগ্রহ করবে যাতে ভোল্টেজ স্বয়ংক্রিয়ভাবে শূন্যে ফিরে আসে।সেখানে একটি উচ্চ ভোল্টেজ নির্দেশক আলো ভোল্টেজ সত্যিই বৃদ্ধি বা শূন্য হয় কিনা তা নির্ধারণ করতে নির্দেশক আলো অবস্থা পর্যবেক্ষণ করতে হয়যদি কোনো পরীক্ষা দীর্ঘ সময় ধরে চালানো হয়, তাহলে যন্ত্রের ভালো কাজ নিশ্চিত করার জন্য,ট্রান্সফরমারের ভাল কাজ নিশ্চিত করতে এবং তার সেবা জীবন বাড়ানোর জন্য সরঞ্জামটিতে একটি ট্রান্সফরমার নিষ্কাশন পোর্ট রেখে দেওয়া হয়যদি পরীক্ষার সময় নমুনায় কোনও গন্ধ বা জ্বলন এবং ধোঁয়াশার ঘটনা থাকে তবে এটি নিষ্কাশন সিস্টেমের মাধ্যমে নির্মূল করা যেতে পারে।
(5) স্বাধীন গ্রাউন্ডিং সুরক্ষা
(6) শর্ট সার্কিট সুরক্ষা
(7) সফটওয়্যার ভুল অপারেশন সুরক্ষা
(৮) ফুটো সুরক্ষা
(৯) পরীক্ষার শেষে স্রাব সুরক্ষা।
