কনভেয়র বেল্ট উল্লম্ব জ্বলন পরীক্ষার মেশিন আগুনে কনভেয়র বেল্ট প্রতিক্রিয়া মূল্যায়ন করার জন্য

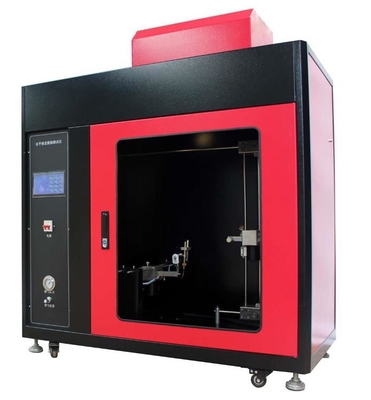

DX8379A Cকনভেয়র বেল্ট উল্লম্ব দহন পরীক্ষা মেশিন

পরীক্ষার নীতি:

নির্দিষ্ট শিখা অবস্থার অধীনে উল্লম্বভাবে স্থাপন করা নমুনাটিকে একটি ছোট শিখা ইগনিশন উৎস দিয়ে প্রজ্বলিত করা হয় এবং খোলা শিখা অপসারণের পরে খোলা শিখা ধরে রাখার অবিচ্ছিন্ন দহন এবং প্রজ্বলন সময় পরিমাপ করে নমুনার দহন কর্মক্ষমতা ব্যাপকভাবে মূল্যায়ন করা হয়, এবং শিখা অপসারণের ৬০ সেকেন্ড পরে নমুনার উপর বাতাস প্রবাহিত করা হয়, শিখা অপসারণের পরে দহন আচরণ পর্যবেক্ষণ করা হয় এবং অবিচ্ছিন্ন প্রজ্বলন সময় পরিমাপ করা হয়।

সংক্ষিপ্ত বিবরণ: এই সরঞ্জামটি আগুনের ক্ষেত্রে কনভেয়র বেল্টের প্রতিক্রিয়া মূল্যায়ন করতে একটি ছোট আকারের শিখা (গ্যাস ব্লোটর্চ/অ্যালকোহল ব্লোটর্চ) পরীক্ষার পদ্ধতি ব্যবহার করে এবং টেক্সটাইল কোর কনভেয়র বেল্ট এবং স্টিল ওয়্যার কোর কনভেয়র বেল্টের দহন কর্মক্ষমতা মূল্যায়নের জন্য উপযুক্ত। শিখা দহনের ক্ষেত্রে প্রসারণ দহন প্রতিরোধ করার ক্ষমতা, এবং শিখা, দহন পরিসীমা এবং দহন কণাগুলির ফোঁটা ফোঁটা করে নমুনার উল্লম্ব দহন আচরণ মূল্যায়ন করা হয়।

প্রয়োগের পরিধি:কনভেয়র বেল্ট দাহ্যতা পরীক্ষা যন্ত্র রাসায়নিক, কয়লা, ধাতুবিদ্যা এবং বিদ্যুৎ শিল্পে ব্যবহৃত ফ্যাব্রিক কোর কনভেয়র বেল্ট এবং স্টিল ওয়্যার রোপ কোর কনভেয়র বেল্টের দহন কর্মক্ষমতা পরীক্ষার জন্য উপযুক্ত। এটি আগুনের ক্ষেত্রে কনভেয়র বেল্টের প্রতিক্রিয়া মূল্যায়ন করতে ব্যবহৃত হয়।

মান:GB/T3685-2009, ISO340:2004 এবং GBT10707-2008 এর মান পূরণ করে

সরঞ্জামের প্রযুক্তিগত কর্মক্ষমতা:

নজল অভ্যন্তরীণ ব্যাস: 9.6 মিমি;

বায়ু সরবরাহ মোড: ফ্যানের স্বয়ংক্রিয় বায়ু সরবরাহ, বায়ু সরবরাহ সময় 60S;

সরবরাহ বাতাসের গতি: 1.5M/S;

ইলেকট্রনিক অ্যানিমোমিটার: পরীক্ষার পরিসীমা 0~8M/S

TES থার্মোমিটার: পরিমাপের পরিসীমা 0~1300°C, নির্ভুলতা 0.1°C

স্বয়ংক্রিয় ব্লোটর্চ প্রোপালশন এবং লিফটিং সিস্টেম;

ব্লোটর্চ কোণ: অনুভূমিক থেকে 45 ডিগ্রি

শিখার উচ্চতা: 170±10MM

স্পিটফায়ার পদ্ধতি: স্বয়ংক্রিয় ইলেকট্রনিক ইগনিশন

জ্বলন্ত সময়: 0 ~ 99.99 সেকেন্ড অবাধে সেট করা যেতে পারে, এবং নির্ভুলতা ±0.01 সেকেন্ড।

জ্বলন্ত এবং শিখাহীন সময় টাইমার: 0~99.99 সেকেন্ড, নির্ভুলতা: ±0.01 সেকেন্ড;

জ্বালানী: 5% (V/V) মিথানল এবং 95% (V/V) ইথানল মিশ্রণ (গ্রাহক-প্রণীত);

পরীক্ষা চেম্বারের আয়তন: 0.5m3

কার্টনের আকার: L1000 মিমি× W600 মিমি× H1150 মিমি

ওজন: 40 কেজি

বিদ্যুৎ সরবরাহ: AC220v; 50Hz; 50W;

উপাদান: সমস্ত SUS 304 স্টেইনলেস স্টিল দিয়ে তৈরি

দ্রষ্টব্য: ব্লোটর্চের কোণ সামঞ্জস্য করা যেতে পারে, এবং যখন এটি অনুভূমিক দহন পরীক্ষা হিসাবে ব্যবহৃত হয়, তখন ব্লোটর্চটি 45° এ সামঞ্জস্য করা হয়; যখন এটি উল্লম্ব দহন পরীক্ষা হিসাবে ব্যবহৃত হয়, তখন ব্লোটর্চটি 90° এ সামঞ্জস্য করা হয়।

দহন চেম্বার:

3.1 বাক্স: 0.5m3, CNC মেশিন টুলস দ্বারা প্রক্রিয়াজাত, খিলান আকৃতি সুন্দর এবং উদার। SUS304

স্টেইনলেস উপাদান/বেকিং পেইন্ট, সুন্দর চেহারা, মরিচা-প্রতিরোধী এবং জারা-প্রতিরোধী বৈশিষ্ট্য সহ।

3.2 বাক্সের শীর্ষে একটি নিষ্কাশন এবং ধোঁয়া নিষ্কাশন ব্যবস্থা রয়েছে, যা পরীক্ষা শেষ হওয়ার পরে বাইরের দিকে নিষ্কাশন গ্যাস নির্গত করতে পারে; পরীক্ষার সময়, সিস্টেমটি বন্ধ থাকে।

3.3 বাক্সের সামনে একটি টেম্পারড গ্লাস পর্যবেক্ষণ উইন্ডো রয়েছে যা পরীক্ষার সময় সিল করা যেতে পারে, যা পরীক্ষার পরিস্থিতি পর্যবেক্ষণের জন্য সুবিধাজনক।

জ্বলন্ত ব্লোটর্চ:

4.1 গ্যাস বানসেন ল্যাম্প, GB/T3685-2009 এর প্রয়োজনীয়তা সম্পূর্ণরূপে মেনে চলে, ল্যাম্পের অভ্যন্তরীণ ব্যাস 10 মিমি।

4.2 ফ্লেমথ্রোয়ারের বাইরের ব্যাস: φ11.5±0.1 মিমি, ফ্লেমথ্রোয়ারের অভ্যন্তরীণ ব্যাস: φ10±0.1 মিমি, নজলটি বায়ু থেকে দূরে

প্রবেশের উচ্চতা 200±10 মিমি

4.3 ব্লোটর্চ কোণ: স্তরের থেকে 45 ডিগ্রি

4.4 শিখার উচ্চতা: 180±20।

ব্লোয়ার সিস্টেম:

5.1 বায়ু গতি সামঞ্জস্যযোগ্য ব্লোয়ার ডিভাইস গ্রহণ করে, বায়ু গতি সামঞ্জস্য পরিসীমা: 0.05~2m/s

তাপমাত্রা পরিমাপ ব্যবস্থা (ঐচ্ছিক):

6.1 তাপীয় সেন্সর হল ইলেক্ট্রোলাইটিক কপার যার খুব উচ্চ পরিবাহিতা রয়েছে। দৈর্ঘ্য 8.8±0.02 মিমি, ব্যাস: φ5.5±0.01 মিমি

6.2 টাইপ কে থার্মোকাপলার, 0.5 মিমি ব্যাসের স্টেইনলেস স্টিল টিউব জ্যাকেট হিসাবে, বুদ্ধিমান পিআইডি তাপমাত্রা নিয়ন্ত্রণ মিটার এবং টাইপ কে

থার্মোকাপলার ম্যাচিং। সর্বোচ্চ পরিমাপ 1350°C।

6.3 পরীক্ষা ব্যবস্থা: সরানো যায়, এটি তাপমাত্রা পরিমাপ এবং তাপমাত্রা পরিমাপের সময় পরীক্ষা চেম্বারে স্থাপন করা হয়।

6.4 ইলেকট্রনিক স্টপওয়াচ দিয়ে সজ্জিত: 0.1S পর্যন্ত নির্ভুল (তাপমাত্রা পরিমাপ এবং ক্যালিব্রেশনের সময় স্ট্যান্ডবাই)

প্রধান ফিক্সচার:

6.1 টেস্ট ব্র্যাকেট: স্টেইনলেস স্টিল দিয়ে তৈরি, ব্র্যাকেট এবং ব্লোটর্চ অবস্থিত সমতলটি পর্যবেক্ষণ উইন্ডোর সমতলের সমান্তরাল, যা পর্যবেক্ষণ এবং অপারেশনের জন্য সুবিধাজনক।

6.2 ওয়েজ-আকৃতির ফ্রেম: ওয়েজ যোগ করুন, ব্লোটর্চগুলি ওয়েজে ইনস্টল করা হয় এবং ওয়েজ-আকৃতির ফ্রেমগুলি মোটর-চালিত উপর ইনস্টল করা হয়

এটি একটি চলমান প্ল্যাটফর্মে সামনে পিছনে সরানো যেতে পারে, এবং ব্লোটর্চ ম্যানুয়ালি ধাক্কা এবং টানার প্রয়োজন ছাড়াই স্বয়ংক্রিয়ভাবে নমুনার মধ্যে সরানো যেতে পারে।

6.3 শিখার বাইরের শিখা এবং ভিতরের শিখা পরিমাপ করতে সক্ষম রুলারের একটি সেট দিয়ে সজ্জিত।

6.4 1MM পর্যন্ত নির্ভুল একটি 500MM স্টেইনলেস স্টিল রুলার দিয়ে সজ্জিত করা উচিত পরীক্ষার জন্য।
