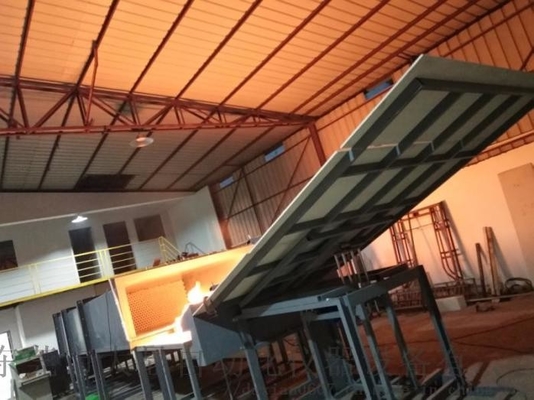

ছাদ উপাদান অগ্নি প্রতিরোধের পারফরম্যান্স ফায়ার রিটার্ডেন্ট পারফরম্যান্স টেস্টিং মেশিন জন্য ফোটোভোলটাইক সেল

UL790 ছাদ উপাদান, অগ্নি প্রতিরোধের কর্মক্ষমতা, ফোটোভোলটাইক সেলগুলির জন্য শিখা retardant কর্মক্ষমতা পরীক্ষক

প্রয়োগের ক্ষেত্রঃ

এই প্রয়োজনীয়তাগুলি সমস্ত ছাদ উপকরণগুলিকে কভার করে যা আগুনের অনুকরণ করার জন্য বিল্ডিংয়ের বাইরের অংশে ফুটো হয়,এবং জ্বলনযোগ্য বা অ-জ্বলনযোগ্য স্তরগুলির উপর ইনস্টল করা ছাদ উপকরণগুলির জন্য ব্যবহৃত হয়এটি বাস্তব জগতে সিমুলেটেড অবস্থার অধীনে ছাদ এবং মডিউলগুলির অগ্নি প্রতিরোধের মূল্যায়ন করতে হবে এবং A1.82m, B 2.4m এবং C 3.9m এ নমুনার গ্রেড মূল্যায়ন করতে হবে।এটি ফোটোভোলটাইক সেল মডিউলগুলির অগ্নি retardant কর্মক্ষমতা পরীক্ষায় ব্যবহার করা যেতে পারে.

মানদণ্ড:

ইউএল ১৭৩০: বহু-পরিবারিক বাসস্থান এবং হোটেল/মোটেল কক্ষের স্বতন্ত্র বাসস্থান ইউনিটগুলির জন্য ধোঁয়া সনাক্তকারী মনিটরঃ মোটরযুক্ত ঘোষকগুলি আবাসিক ধোঁয়া অবস্থা সনাক্ত করে;

ইউএল ৭৯০: ছাদ আবরণগুলির অগ্নি পরীক্ষার জন্য স্ট্যান্ডার্ড টেস্ট পদ্ধতি;

আইইসি ৬১৭৩০-২ ফোটোভোলটাইক মডিউল অ্যাপেন্ডিক্স এ অগ্নি পরীক্ষা

এএসটিএম এফ ১০৮-০৪: ছাদ আবরণগুলির অগ্নি পরীক্ষার জন্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি;

NFPA 256 ছাদ আবরণ জন্য অগ্নি পরীক্ষা;

পারফরম্যান্স প্যারামিটারঃ

ডেকের ঢাল সিলিন্ডার দ্বারা নিয়ন্ত্রিত হয়

একটি পরীক্ষা ডেক অগ্নিরোধী বোর্ড সংযুক্ত করা হয়

তাপমাত্রা একটি স্বয়ংক্রিয় নিয়ন্ত্রণ ভালভ ব্যবহার করে পর্যায়ক্রমে নিয়ন্ত্রিত হয়

পরীক্ষার নমুনা মাউন্ট করার জন্য 1,300 (W) × 1,000 (D) × 120 (H) আকারের প্লাইউড ছাদ আবরণ উপাদান;

পরীক্ষার প্লেটের শেষে ইনস্টল করা অ-জ্বলন্ত পরীক্ষার প্লেটটি পরীক্ষার প্লেটের নীচে টেম্পারিংয়ের উত্পাদনকে ব্লক করতে পারে;

স্টেইনলেস স্টীল সেক্টর সামঞ্জস্য প্লেট, নিয়ন্ত্রিত পরীক্ষার কোণ, মাত্রাঃ 1,440 ((L) x 940 ((H) মিমি;

ফ্রেমের সামনের অংশে লাগানো অ-জ্বলন্ত প্লেট সমন্বয়কারী, গর্ত এবং কার্নিসগুলি অনুকরণ করে, বার্নার থেকে নমুনা পর্যন্ত শিখা প্রসারিত করে, মাত্রাঃ 330 ((W) x 2,130 ((D) x 584 ((H) মিমি;

পরীক্ষাগারের বাইরে থেকে বায়ু উত্তোলনের জন্য পৃথক নিষ্কাশন নল;

বায়ু নলীতে একটি মধুচক্র ফিল্টার ইনস্টল করা হয় এবং গ্যাসের ইনলেট এ একটি গাইড স্নেভ ইনস্টল করা হয়;

বায়ু প্রবাহের দিকনির্দেশনা নিয়ন্ত্রনের জন্য বায়ুচলাচল নলটি একটি ঢাল সামঞ্জস্য প্যানেল দিয়ে সজ্জিত;

বায়ুচলাচল নলটি বায়ুর গতি বাড়ানোর জন্য একটি গাইড প্লেট দিয়ে সজ্জিত করা হয় যাতে পরীক্ষা প্লেট সরবরাহকারী বায়ু প্রবাহটি বাইরের জগতের দ্বারা বিরক্ত না হয়।এবং গাইড প্লেটটি স্টেইনলেস স্টিলের তৈরি, এবং বায়ুর চাপের পরিবর্তনের সাথে অবস্থান পরিবর্তন হয় না;

বায়ু নল উপাদানটি স্টেইনলেস স্টিলের তৈরি, যা ক্ষয় প্রতিরোধী এবং উচ্চ তাপমাত্রা প্রতিরোধী এবং মাত্রাঃ 2,130 (W) x 762 (H) x 3,000 (L) মিমি;

ফ্যানটি 220V, 50HZ, তিন-ফেজ বৈদ্যুতিক, একটি বিপরীত সিস্টেমের সাথে সজ্জিত যা স্বয়ংক্রিয়ভাবে বাতাসের গতি সামঞ্জস্য করতে পারে এবং প্রবাহের হার 300m3/min;

অসীম পরিবর্তনশীল গতি বিপরীত, 0-100% নিয়মিত;

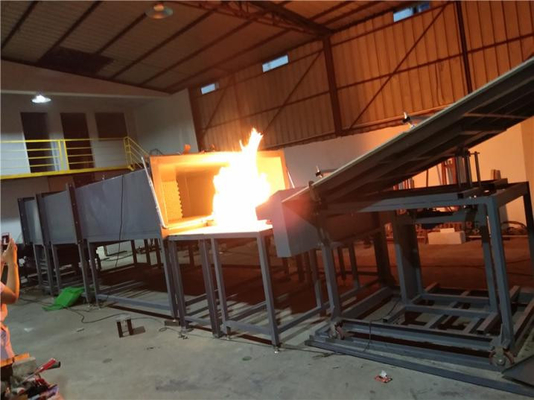

গ্যাস বার্নার (অস্থায়ী আগুন, শিখা ছড়িয়ে পড়া এবং উড়ন্ত আগুনের পরীক্ষার জন্য), 1.12 মিটার দীর্ঘ, 60.3 মিমি ব্যাসার্ধ, পরীক্ষার বোর্ডের দিকে 12.7 মিমি (প্রস্থ) x 0.91 মিমি (দৈর্ঘ্য) স্লিট সহ;

গ্যাস বার্নার 22,000 Btu/min (387 kWh) সরবরাহ করতে পারে এবং স্বয়ংক্রিয়ভাবে A, B এবং C এর তিনটি জ্বলন স্তর অনুযায়ী গ্যাস প্রবাহের হার সামঞ্জস্য করতে পারে।

বার্নারের উপরের অংশে ৫৮.৭ মিমি উচ্চতায় একটি থার্মোকপল ইনস্টল করা আছে, যা ৮৮৮±২৮°সি তাপমাত্রা পরীক্ষা করতে পারে।

স্বয়ংক্রিয় ইগনিশন সিস্টেম পরীক্ষার নিরাপত্তা কর্মক্ষমতা নিশ্চিত করার জন্য, ইগনিশন ইলেক্ট্রোড উচ্চ ভোল্টেজ 1.8kVp ভর প্রবাহ নিয়ামক;

স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা;

ক্লাস A, B:760±28°C ((1400 ±50°F) - 21,000~ 22,000 Btu/min ((369~387 kWh)

- ক্লাস সিঃ 704±28°C (1300 ±50°F) -18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) প্রতিটি গ্যাস বার্নারের জন্য বিভিন্ন পরীক্ষা এবং নিয়ন্ত্রণ পদ্ধতি অনুসরণ করতে;

উচ্চ-নির্ভুলতা প্রেসারমিটার এবং চাপ নিয়ন্ত্রক ভালভ গ্যাস চাপ নিয়ন্ত্রণ;

- এলএনজিঃ এমএফএম দিয়ে গ্যাসের প্রবাহের সঠিক পরিমাপ (বায়ু প্রবাহ একটি স্বয়ংক্রিয় নিয়ন্ত্রণ ভালভ দ্বারা নিয়ন্ত্রিত হয়);

- এলপিজিঃ একটি ইনভার্টার সিস্টেম ব্যবহার করে নিয়ন্ত্রিত বায়ু প্রবাহের হারঃ পরীক্ষার ডকে 19 ± 8 কিলোমিটার / ঘন্টা (5.5 মি / সেকেন্ড);

ধাতব জাল গ্রিড উপাদান সমর্থন করে, এবং প্যালেট উপাদান সম্পূর্ণ জ্বলন সহজতর করতে ঘোরানো যেতে পারে;
