প্লাস্টিক এবং প্লাস্টিকের উপাদানগুলির জন্য উল্লম্ব এবং অনুভূমিক জ্বলন পরীক্ষার মেশিনগুলি UL94 এর প্রয়োজনীয়তা পূরণ করে

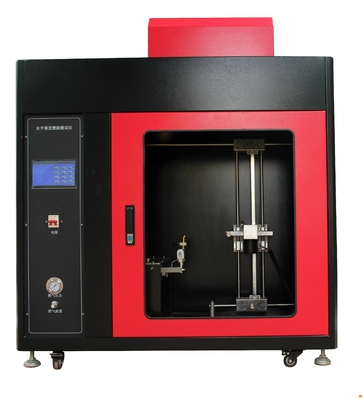

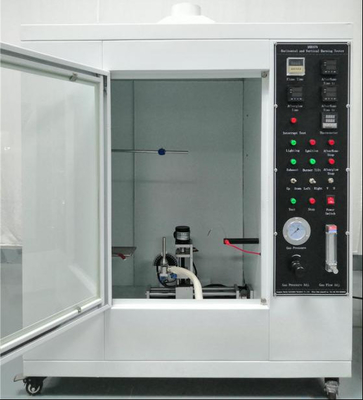

প্লাস্টিক এবং প্লাস্টিক উপাদানের জন্য DX8379 উল্লম্ব এবং অনুভূমিক দহন পরীক্ষা মেশিন

প্রযোজ্য সুযোগ:

প্রধানত নির্দিষ্ট অগ্নি উৎস থেকে সরাসরি দহন থেকে প্লাস্টিক বা ফিল্মের অ-দাহ্য কর্মক্ষমতা নির্ধারণ করতে ব্যবহৃত হয় যাতে তাদের অগ্নি প্রতিরোধ রেটিং নির্ধারণ করা যায়।

মান মেনে চলে:

UL94 এবং GB/T2408 পরীক্ষার মানগুলির প্রয়োজনীয়তা পূরণ করে। GBT5169.1

দহন চেম্বার:

বাক্সের বডি 1 ঘনমিটারের বেশি এবং CNC মেশিন টুলস ব্যবহার করে প্রক্রিয়া করা এবং গঠিত হয়। বৃত্তাকার খিলান আকৃতি সুন্দর এবং উদার। SUS304 স্টেইনলেস উপাদান/বেকিং পেইন্ট সৌন্দর্য, মরিচা প্রতিরোধ, এবং ক্ষয় প্রতিরোধের বৈশিষ্ট্য ধারণ করে।

বাক্সের শীর্ষে একটি বায়ুচলাচল এবং ধোঁয়া নিষ্কাশন ব্যবস্থা রয়েছে, যা পরীক্ষা সম্পন্ন হওয়ার পরে নিষ্কাশন গ্যাস বাইরে discharge করতে পারে; পরীক্ষার সময়, সিস্টেমটি বন্ধ অবস্থায় ছিল।

বাক্সের সামনে একটি টেম্পারড গ্লাস পর্যবেক্ষণ জানালা রয়েছে যা পরীক্ষার প্রক্রিয়া চলাকালীন সিল করা যেতে পারে, পরীক্ষার পরিস্থিতি পর্যবেক্ষণ করা সহজ করে তোলে।

দহন ব্লোটর্চ:

আমাদের কোম্পানির স্ব-নির্মিত ব্লোটর্চ ASTM D 5025-99 এর প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে

স্ট্যান্ডার্ড পাওয়ার: 500W অ্যাডজাস্টেবল, উল্লম্ব এবং অনুভূমিক দহনের জন্য উপযুক্ত।

নজেলের ব্যাস 9.5 ± 0.03 মিমি, নজেলের আলোর দৈর্ঘ্য 160 ± 0.05 মিমি, এবং এয়ার ইনলেট থেকে নজেলের উচ্চতা 100 ± 10 মিমি

স্প্রে কোণ: 90 ডিগ্রি অনুভূমিকভাবে এবং 45 ডিগ্রি উল্লম্বভাবে অ্যাডজাস্টেবল, প্রাকৃতিকভাবে অ্যাসপিরেটেড, 12-40 মিমি অভ্যন্তরীণ শিখা এবং 20-125 মিমি বাহ্যিক শিখা সহ, অ্যাডজাস্টেবল।

স্টিম নজল: φ 0.9 ± 0.03 মিমি,

শিখার উচ্চতা: 20 ± 20।

তাপমাত্রা পরিমাপ ব্যবস্থা:

তাপীয় সেন্সর (তামার নল এবং থার্মোকাপল) - নলের গঠন অত্যন্ত পরিবাহী সহ ইলেক্ট্রোলাইটিক তামা হওয়া উচিত। দৈর্ঘ্য 19.14 ± 0.02 মিমি

0.5 মিমি তারের ব্যাস সহ কে-টাইপ থার্মোকাপল।

বুদ্ধিমান PID তাপমাত্রা নিয়ন্ত্রণ মিটার কে-টাইপ থার্মোকাপলের সাথে মিলে যায়। এর রিডিং 1000℃ পর্যন্ত বাড়ানো যেতে পারে।

সম্পূর্ণ টেস্টিং সিস্টেমটি সরানো যায়, এবং এটি তাপমাত্রা পরিমাপের জন্য টেস্ট বক্সে স্থাপন করা হয়।

একটি ইলেকট্রনিক স্টপওয়াচ দিয়ে সজ্জিত: 0.1S পর্যন্ত নির্ভুল (তাপমাত্রা ক্যালিব্রেশনের সময় ব্যাকআপের জন্য)

প্রধান ফিক্সচার:

টেস্ট ব্র্যাকেট: স্টেইনলেস স্টিল দিয়ে তৈরি, অনুভূমিক ব্র্যাকেট এবং উল্লম্ব ব্র্যাকেটে বিভক্ত। উল্লম্ব ব্র্যাকেটটি স্প্রে ল্যাম্প এবং পর্যবেক্ষণ জানালার প্লেনের সমান্তরাল, যা পর্যবেক্ষণ এবং পরিচালনা সহজ করে তোলে।

ওয়েজ ফ্রেম: ওয়েজ যোগ করুন, প্রয়োজনীয়তা অনুযায়ী ওয়েজের উপর স্প্রে ল্যাম্প ইনস্টল করুন, এবং এটি সঠিকভাবে নির্ধারিত অবস্থানে ফিরে আসার সময় সরানো সহজ করুন।

অনুভূমিক এবং উল্লম্ব দহনের সময় অভ্যন্তরীণ এবং বাহ্যিক শিখা পরিমাপ করতে সক্ষম রুলারের একটি সেট দিয়ে সজ্জিত করুন।

পরীক্ষার উদ্দেশ্যে 1 মিমি নির্ভুলতা সহ 500 মিমি একটি স্টেইনলেস স্টিল রুলার সজ্জিত করুন।

স্ট্যান্ডার্ড নমুনা স্পেসিফিকেশন: 125 মিমি লম্বা, 13 মিমি চওড়া, 3 < পুরুত্ব < 13 মিমি (বা পরীক্ষার মান অনুযায়ী)

অপারেটিং সিস্টেম:

রিলে কন্ট্রোল সিস্টেম সমস্ত উপাদানের জন্য সুপরিচিত দেশীয়/বিদেশী ব্র্যান্ড গ্রহণ করে, গুণমান নিশ্চিত করে এবং পরীক্ষার নির্ভুলতা আরও উন্নত করে।

বার্নিং টাইমিং: যখন বার্নিং নজল নির্ধারিত অবস্থানে পৌঁছায়, তখন স্প্রে করার সময় স্বয়ংক্রিয়ভাবে রেকর্ড করা হয় (নিয়ম অনুযায়ী, যেমন 15 সেকেন্ড ধরে পোড়া)। পরীক্ষক সেট সময় পর্যবেক্ষণ করে এবং স্প্রে করার সময় পৌঁছানোর সাথে সাথে স্বয়ংক্রিয়ভাবে নজলটি সরিয়ে দেয়।

হোল্ডিং কম্বাশন টাইমার: উপরের কম্বাশন টাইমার পৌঁছালে, এই টাইমার স্বয়ংক্রিয়ভাবে গণনা করে; যদি একটি নির্দিষ্ট সময়ের মধ্যে (যেমন 15 সেকেন্ডের জন্য আগুন সরবরাহ বন্ধ করা), এই প্রক্রিয়ার সময়, যদি পোড়া নমুনার শিখা নিভে যায়, তবে দ্বিতীয়বার দহন করা হয় এবং প্রথম দহন প্রক্রিয়া পুনরাবৃত্তি করা হয়।

ডিলেড কম্বাশন টাইমার: যদি এটি পূর্ববর্তী ধাপে নির্দিষ্ট সময়ের মধ্যে না নেভে, তবে অন্য একটি ডিলেড কম্বাশন টাইমার শুরু করুন। যদি এটি নির্দিষ্ট ডিলেড কম্বাশন সময়ের মধ্যে না নেভে, তবে প্রথম দহন পরীক্ষা পুনরাবৃত্তি করুন। যদি এটি নির্দিষ্ট সময়ের মধ্যে না নেভে, তবে পরীক্ষাটি সরাসরি ব্যর্থ বলে বিচার করা হয়।

গ্যাস প্রবাহ পরিসীমা: 10-1000mL/min;

ইগনিশন পদ্ধতি: উচ্চ ভোল্টেজ ইলেকট্রনিক ইগনিশন।

এই ডিভাইসটি পরীক্ষার জন্য একটি বায়ুচলাচলহীন পরিবেশে স্থাপন করা হয়।

UL94HB, UL94-V0, UL94-V1, UL94-V2 কিভাবে বুঝবেন

প্লাস্টিকের শিখা প্রতিরোধক রেটিং HB, V-2, V-1 থেকে V-0 পর্যন্ত ধীরে ধীরে বৃদ্ধি পায়:

UL94V0, V1, V2 হল বিভিন্ন শিখা প্রতিরোধক গ্রেড, এবং তাদের স্তর ভিন্ন। শিখা প্রতিরোধের জন্য পরীক্ষার পদ্ধতিও ভিন্ন, এবং পরীক্ষা ও বিচারের মানও ভিন্ন।

V0 এর জন্য পরীক্ষার পদ্ধতি হল পরীক্ষার বস্তুকে 45 ডিগ্রি কাত করা, অ্যালকোহল ল্যাম্প দিয়ে প্রজ্বলিত করা, ইগনিশন উৎস সরানো এবং 10 সেকেন্ডের মধ্যে নিভিয়ে ফেলা।

V1 এবং V2 এর জন্য পরীক্ষার পদ্ধতি V0 এর মতোই, কিন্তু পার্থক্য হল যে ওপেন সোর্সে যাওয়ার পরে, শাটডাউন সময় V0 এর চেয়ে বেশি।

অর্থাৎ, V0 এর একটি উপযুক্ত শিখা প্রতিরোধ ক্ষমতা আছে, V1 দ্বিতীয় স্থানে, V3 তৃতীয় স্থানে, এবং V4 এর শিখা প্রতিরোধ ক্ষমতা অ-শিখা প্রতিরোধকের মতোই।

HB: UL94 স্ট্যান্ডার্ডে সর্বনিম্ন শিখা প্রতিরোধক রেটিং। 3 থেকে 13 মিমি পুরুত্বের নমুনার জন্য প্রতি মিনিটে 40 মিলিমিটারের কম দহন হার প্রয়োজন; 3 মিমি পুরুত্বের কম নমুনার জন্য প্রতি মিনিটে 70 মিলিমিটারের কম দহন হার প্রয়োজন; অথবা 100 মিমি চিহ্নের আগে বন্ধ হয়ে যায়।

V-2: নমুনার উপর দুটি 10 সেকেন্ডের দহন পরীক্ষা করার পরে, শিখা 30 সেকেন্ডের মধ্যে নিভে যায়। 30 সেমি নীচের তুলাকে প্রজ্বলিত করতে পারে।

V-1: নমুনার উপর দুটি 10 সেকেন্ডের দহন পরীক্ষা করার পরে, শিখা 30 সেকেন্ডের মধ্যে নিভে যায়। 30 সেমি নীচের তুলাকে প্রজ্বলিত করতে পারে না।

V-0: দুটি 10 সেকেন্ডের দহন পরীক্ষা করার পরে, শিখা 10 সেকেন্ডের মধ্যে নিভে যায়। কোনো দাহ্য পদার্থ পড়া উচিত নয়।

মান মেনে চলে: GB/T2408-2008, GB13488, ISO1210, UL94 V-0 V-1 V-2, ASTM D635, D4804, 3801, IEC707, এবং IEC 60695-11-10:1999 মানগুলির পরীক্ষার প্রয়োজনীয়তা পূরণ করে।
