ইলেকট্রনিক ও ইলেকট্রিক পণ্যের স্থিতিশীলতা পরীক্ষা করার জন্য বৈদ্যুতিক পণ্যগুলির জন্য গরম তারের পরীক্ষার মেশিন

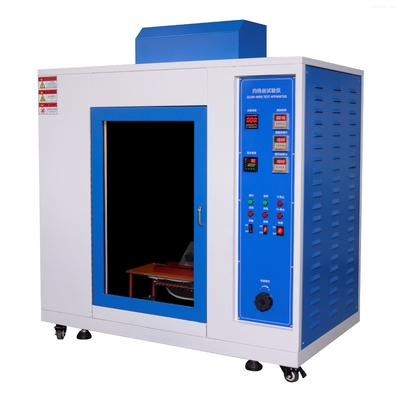

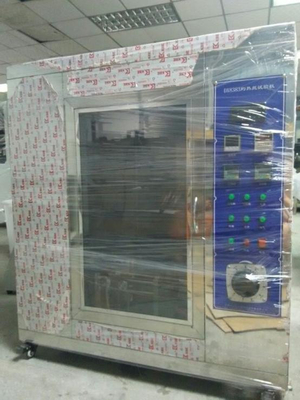

DX8383 গরম তারের পরীক্ষার মেশিন

পরিচিতি: গরম তারের পরীক্ষা হয়. গরম তারের নিজেই আসলে একটি নির্দিষ্ট স্পেসিফিকেশন প্রতিরোধের তারের রিং হয়। পরীক্ষার সময়, এটি বিদ্যুৎ দ্বারা নির্দিষ্ট তাপমাত্রা গরম করা প্রয়োজন,যাতে গরম তারের উপরের অংশটি প্রয়োজনীয় সময়ের জন্য নমুনার সাথে যোগাযোগ করে, এবং তারপরে এর অবস্থা পর্যবেক্ষণ এবং পরিমাপ করা যায়। পরীক্ষার পরিসীমা নির্দিষ্ট পরীক্ষার পদ্ধতির উপর নির্ভর করে।
প্রয়োগের ক্ষেত্রঃগরম তারের পরীক্ষার মেশিনটি প্রধানত বৈদ্যুতিক, ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি এবং তাদের উপাদানগুলির অগ্নি ঝুঁকি পরীক্ষা করার জন্য উপযুক্ত,উষ্ণতা উৎস বা জ্বলন উৎস যেমন গরম উপাদান বা অতিরিক্ত লোড প্রতিরোধের দ্বারা সৃষ্ট তাপীয় চাপ একটি স্বল্প সময়ের মধ্যে অনুকরণএটি শক্ত বৈদ্যুতিক নিরোধক উপাদান বা অন্যান্য শক্ত জ্বলনযোগ্য উপকরণগুলির জন্যও উপযুক্ত।
মানদণ্ড মেনে চলতে হবেঃ'গ্লো ওয়্যার টেস্ট মেথড' এর GB/T5169 এর প্রয়োজনীয়তা অনুযায়ী ডিজাইন এবং নির্মিত।10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, UL817 মান।
টেকনিক্যাল প্যারামিটারঃ
1পরীক্ষার চেম্বারের আয়তনঃ ০.৫ মিটার, গভীরতা x প্রস্থ x উচ্চতাঃ ৬০x ৯৫x ৯০ সেমি
2. সীমানা মাত্রাঃ গভীরতা x প্রস্থ x উচ্চতাঃ 61x 120x 105cm
3. জ্বলন্ত তারেরঃ একটি 4.0mm ব্যাসার্ধ রিং নিকেল / ক্রোমিয়াম তারের তৈরি করা হয়
4. তাপমাত্রা পরিমাপ ডিভাইসঃ 0.5 মিমি সশস্ত্র সূক্ষ্ম তারের থার্মোকপল, 1050 °C উচ্চ তাপমাত্রা সহ্য করতে সক্ষম
5গরম করার স্রোতঃ যখন তাপমাত্রা 960 °C হয়, তখন স্রোত 120 ~ 150A এর মধ্যে থাকে
6. পরীক্ষার জন্য বল প্রয়োগ করুনঃ 0.8 ~ 1.2N, এবং কমপক্ষে 7 মিমি চাপের গভীরতা সীমাবদ্ধ করুন
7টাইমার: অগ্নিসংযোগের সময় (Ti) এবং অগ্নি নির্বাপনের সময় (Te) এর জন্য টাইমার। ব্যাপ্তিঃ 0 ~ 99.99S
8. জ্বলন্ত তারেরঃ 4mm±0.04mm Ni/Cr (80/20) বিশেষভাবে ডিজাইন করা স্ট্যান্ডার্ড রিং, অনুভূমিকভাবে স্থির;
9. থার্মোকপলঃ 0.5 মিমি আমদানি করা কে-টাইপ থার্মোকপল, বর্মযুক্ত স্লিভ 1100 °C পর্যন্ত তাপ প্রতিরোধী;
10. গরম তারের বৈদ্যুতিক গরম তাপমাত্রাঃ 500 °C ~ 960 °C (ডিজিটাল প্রদর্শন পূর্বনির্ধারিত করা যেতে পারে), তাপমাত্রা কম্পন < 3 °C;
11গরম তারের পরীক্ষার জন্য পরীক্ষার নমুনার চাপঃ 1.0N ± 0.1N (বাস্তব পরিস্থিতি অনুযায়ী নিয়ন্ত্রিত);
12. সর্বোচ্চ অনুপ্রবেশ গভীরতাঃ 7mm ± 0.5mm (প্রকৃত অবস্থার অনুযায়ী নিয়ন্ত্রিত);
13. পরীক্ষার নমুনার গতির গতিঃ 10mm/s~25mm/s
14. তীব্রতা স্তরঃ প্রয়োগ পরীক্ষার শিখা সময়কালের জন্য পছন্দসই মানগুলি হলঃ 5s, 10s, 20s, 30s, 60s, 120-1s;
15. অগ্নি উচ্চতাঃ পরীক্ষার অগ্নি উচ্চতা 12 মিমি;
16গ্যাসের উৎসঃ বুটান গ্যাস (ব্যবহারকারী দ্বারা সরবরাহ করা হয়) ।
17বাইরের বাক্সের উপাদানঃ আয়না স্টেইনলেস স্টীল।
পরীক্ষার পদ্ধতিঃস্ট্যান্ডার্ড প্রতিরোধের তারের রিংটি নির্দিষ্ট তাপমাত্রায় গরম করুন, এবং তারপরে পরীক্ষার শর্তে গরম তার এবং পরীক্ষার নমুনাটি প্লাগ, সকেট, রাবার, প্লাস্টিক এবং অন্যান্য পণ্যগুলির সাথে যোগাযোগ করুন।
গরম তারের জ্বলন পরীক্ষার মেশিনের জন্য সংশ্লিষ্ট পরীক্ষার পদ্ধতিঃ
সমাপ্ত পণ্যগুলির জন্য জ্বলন্ত তারের জ্বলনযোগ্যতা পরীক্ষার পদ্ধতি (আইইসি 60695-2-11:2000/GB/T 5169.11-2006)
উপাদানগুলির জন্য জ্বলন্ত তারের জ্বলনযোগ্যতা পরীক্ষার পদ্ধতি (আইইসি 60695-2-12:2000/GB/T 5169.12-2006)
গরম তারের ব্যবহার করে উপকরণগুলির জ্বলন পারফরম্যান্সের জন্য পরীক্ষার পদ্ধতি (আইইসি 60695-2-13:2000/GB/T 5169.13-2006)
জ্বলনযোগ্যতা সূচক GWFI, GWFI - জ্বলনযোগ্যতার সূচক
একটি নির্দিষ্ট বেধের একটি পরীক্ষামূলক নমুনার সর্বোচ্চ পরীক্ষার তাপমাত্রা পরপর তিনটি পরীক্ষায় নিম্নলিখিত শর্তগুলির মধ্যে একটি পূরণ করা উচিতঃ
গরম তারটি সরিয়ে নেওয়ার ৩০ সেকেন্ডের মধ্যে, পরীক্ষার নমুনার শিখা বা তাপ নিভে যায় এবং পরীক্ষার নমুনার নীচে রাখা প্যাকেজিং কাগজটি জ্বলতে দেয় না;
(খ) পরীক্ষার নমুনাটি জ্বলতে পারেনি।
GWIT, GWIT - গ্লো ওয়্যার অগ্নিসংযোগ তাপমাত্রা
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
নমুনা প্রয়োজনীয়তাঃ এসজিএস উপাদান পরীক্ষাগারে নমুনা পরীক্ষার জন্য নিম্নলিখিত প্রয়োজনীয়তা রয়েছেঃ
নমুনার একটি পর্যাপ্ত বড় স্থির আকারের সমতল অংশ থাকা উচিত এবং পরীক্ষার সময় পরীক্ষার সমতলটি উল্লম্ব অবস্থানে রাখা উচিত।
পরীক্ষার নমুনা বিভিন্ন উপায়ে তৈরি করা যেতে পারেঃ
কম্প্রেশন মোল্ডিং, ইনজেকশন মোল্ডিং বা কাস্টিং, অথবা পর্যাপ্ত পরিমাণে বড় পৃষ্ঠের সাথে শীট ধাতু যেমন সমাপ্ত অংশ থেকে কাটা।
সমতল অংশের মাত্রা হতে হবেঃ দৈর্ঘ্যঃ ≥ 60 মিমি, প্রস্থ (ফিক্সচার ভিতরে): ≥ 60 মিমি
এই পরীক্ষার প্রয়োজনীয়তা অনুসারে, জ্বলনযোগ্যতার মূল্যায়নের জন্য সাধারণত ১০টি পরীক্ষার নমুনার একটি সেট প্রয়োজন।
গুরুতরতার মাত্রা
1গ্লো ওয়্যার ফ্লেমাবিলিটি ইনডেক্স (GWFI) নিম্নলিখিত পরীক্ষার তাপমাত্রা থেকে নির্বাচন করা উচিত
পরীক্ষার তাপমাত্রা/°C: 550/600/650/700/750/800/850/900/960
2. গরম তারের জ্বালানীর তাপমাত্রা (GWIT) নিম্নলিখিত পরীক্ষার তাপমাত্রা থেকে নির্বাচন করা উচিত
পরীক্ষার তাপমাত্রা/°C: 500/550/600/650/700/750/800/850/900/960
ফলাফলের মূল্যায়নঃ
1গ্লো ওয়্যার ফ্লেমাবিলিটি ইনডেক্স (জিডব্লিউএফআই) এর মূল্যায়ন ফলাফল
যদি পরীক্ষামূলক নমুনাটি জ্বলতে না পারে বা নিম্নলিখিত দুটি শর্ত পূরণ করে তবে এটি এই পরীক্ষার প্রতিরোধ করেছে বলে মনে করা হয়
a) যদি পরীক্ষার নমুনার শিখা বা ইগনিশন তারের ইগনিশন তারের অপসারণের পর 30 সেকেন্ডের মধ্যে নিভে যায়
(খ) প্যাকেজিং পেপারটি জ্বলতে পারেনি
যদি উপরের একটি বা উভয় শর্ত পূরণ না হয়, তাহলে একটি নিম্ন পরীক্ষার তাপমাত্রা নির্বাচন করুন এবং একটি নতুন পরীক্ষার নমুনা দিয়ে পরীক্ষাটি পুনরাবৃত্তি করুন।
যদি উপরের উভয় শর্ত একসাথে পূরণ করা হয়, একটি উচ্চতর পরীক্ষার তাপমাত্রা নির্বাচন করুন এবং একটি নতুন পরীক্ষার নমুনা দিয়ে পরীক্ষাটি পুনরাবৃত্তি করুন।
পরীক্ষাটি সর্বোচ্চ পরীক্ষার তাপমাত্রায় পুনরাবৃত্তি করা উচিত যখন পরীক্ষার নমুনাটি শর্ত (a) এবং (b) পূরণ করে।
জিডব্লিউএফআই-তে পরপর তিনটি পরীক্ষার জন্য সর্বাধিক পরীক্ষার তাপমাত্রা নির্ধারণ করা যা শর্ত (ক) এবং (খ) পূরণ করে।
2জ্বালানী তারের জ্বলন্ত তাপমাত্রা (জিডব্লিউআইটি) ফলাফলের মূল্যায়ন
গরম তারের প্রয়োগের সময় পরীক্ষার নমুনার জ্বলন তাপমাত্রা নির্ধারণ করা উচিত, and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
গরম তারের পরীক্ষার মেশিন ব্যবহারের জন্য সতর্কতাঃ
1গরম তারের পরীক্ষার মেশিনের ব্যবহারকারীকে একটি স্থিতিশীল শক্তি সরবরাহ বজায় রাখতে হবে, অন্যথায় অত্যধিক ভোল্টেজ ওঠানামা তাপমাত্রা পরিবর্তন প্রভাবিত করতে পারে।
2. থার্মোকপল শুধুমাত্র পরীক্ষায় তাপমাত্রা ক্যালিব্রেশন জন্য ব্যবহার করা হয়. ক্যালিব্রেশন পরে, পরবর্তী পরীক্ষার জন্য Ammeter তাদের চিহ্নিত. যখন তাপমাত্রা রুম তাপমাত্রা কমে,সাবধানে গরম তারের থেকে থার্মোকপল অপসারণ এবং পরীক্ষা শুরু.
3. উষ্ণ তারটি উচ্চ তাপমাত্রায় দীর্ঘ সময় কাজ করা উচিত নয় যাতে থার্মোকপলের পরিষেবা জীবন সংক্ষিপ্ত করা যায় না।বর্তমান সময়মত হ্রাস করা উচিত এবং শক্তি বন্ধ করা উচিত.
4প্রতিটি পরীক্ষার পরে, জ্বলন চেম্বারটি শক্তি বন্ধ করে পরিষ্কার করা উচিত এবং থার্মোকপল এবং গরম তারের সাথে সংঘর্ষ না করার যত্ন নেওয়া উচিত।
5পরীক্ষার পর, ব্যবহারকারীরা জ্বলন চলাকালীন নির্গমন গ্যাস নির্গমন করতে নিষ্কাশন ফ্যান ব্যবহার করতে পারেন।কিন্তু পরীক্ষার ফলাফল প্রভাবিত এড়াতে পরীক্ষার সময় ফ্যান চালু করবেন না.
6যদি রক্ষণাবেক্ষণের প্রয়োজন হয়, বিশেষ করে গরম তারের প্রতিস্থাপনের জন্য, সংশোধন করা হয়েছে যে screws পুনরায় tightening মনোযোগ দেওয়া উচিত,অন্যথায় খারাপ যোগাযোগ বর্তমান সার্কিট প্রভাবিত করবে এবং ইন্টারফেসে উচ্চ তাপমাত্রা উৎপন্ন. অংশ প্রতিস্থাপন করার পরে, ব্যবহারকারীদের সমস্ত স্ক্রু টানতে হবে।
7. গরম তারের পরীক্ষার মেশিনে একটি ওভার তাপমাত্রা সুরক্ষা ফাংশন আছে। যখন সেট তাপমাত্রা পৌঁছেছে, গরম সার্কিট স্বয়ংক্রিয়ভাবে সংযোগ বিচ্ছিন্ন করা হবে। অতএব,পূর্বনির্ধারিত তাপমাত্রা স্বাভাবিক কাজের তাপমাত্রার চেয়ে কম হতে পারে না, অন্যথায় এটি স্বাভাবিকভাবে কাজ করতে পারবে না
পরীক্ষামূলক স্পেসিফিকেশনঃ
1উদ্দেশ্যঃ গরম তারের পরীক্ষককে অপারেশন, রক্ষণাবেক্ষণ এবং রক্ষণাবেক্ষণের মানদণ্ড নির্ধারণ এবং তার স্বাভাবিক অপারেশন নিশ্চিত করা।
2. পরিসীমাঃ বিভিন্ন পণ্যের জন্য প্লাস্টিকের অংশগুলির অগ্নি retardant পরীক্ষার জন্য উপযুক্ত
3রেফারেন্স স্ট্যান্ডার্ডঃ GB/T5169 এর প্রাসঙ্গিক ধারাগুলির পরীক্ষার প্রয়োজনীয়তা অনুসারে।১০-২০০৮ "গ্লোয়িং ওয়্যার/গ্লোয়িং ওয়্যার - গ্লোয়িং ওয়্যার ডিভাইস এবং সাধারণ পরীক্ষার পদ্ধতির জন্য মৌলিক পরীক্ষার পদ্ধতি";
যন্ত্রের রক্ষণাবেক্ষণ এবং সতর্কতাঃ
1প্রতি সপ্তাহে, যন্ত্রপাতিগুলির রক্ষণাবেক্ষণ এবং পরিচালনা, পাশাপাশি সংশ্লিষ্ট সামঞ্জস্যের মূল ফাংশনগুলির অপারেশনাল চেকগুলি সম্পাদন করা উচিত এবং রেকর্ড রাখা উচিত।
2পরীক্ষককে একটি স্থিতিশীল পাওয়ার সরবরাহ থাকতে হবে, অন্যথায় ভোল্টেজ ওঠানামা তাপমাত্রার পরিবর্তনকে প্রভাবিত করতে পারে।
3পরীক্ষার সময়, আমরা ধীরে ধীরে তাপমাত্রা বাড়ানোর এবং হ্রাস করার একটি পদ্ধতি গ্রহণ করা উচিত।আমরা ধীরে ধীরে এটা করা উচিত এবং একসাথে তাপমাত্রা খুব উচ্চ বৃদ্ধি না! এই ভাবে, ব্যবহারের সময় দীর্ঘ হবে, এবং বর্তমান ধীরে ধীরে বৃদ্ধি করা উচিত. 90 বা তার বেশি এটি বৃদ্ধি না. একযোগে 30-40A বৃদ্ধি মূলত স্থিতিশীল. যোগ এবং শীতল করার সময়,এছাড়াও ধীরে ধীরে বর্তমান কমাতে এবং একবারে সব শূন্য নেমে না. দ্রুত তাপীয় সম্প্রসারণ এবং সঙ্কুচিত U আকৃতির গরম তারের এবং জ্বলন্ত তারের থার্মোকপল ক্ষতি হতে পারে। এই ক্ষতি irreparable হয়। একবার ক্ষতিগ্রস্ত, এটি পুনরায় ক্রয় করা প্রয়োজন
4. উষ্ণ তারটি উচ্চ তাপমাত্রায় দীর্ঘ সময় কাজ করা উচিত নয় যাতে থার্মোকপলের পরিষেবা জীবন সংক্ষিপ্ত করা যায় না।বর্তমান সময়মত হ্রাস করা উচিত এবং শক্তি বন্ধ করা উচিত.
5প্রতিটি পরীক্ষার পরে, জ্বলন চেম্বারটি পাওয়ার অফ অবস্থায় পরিষ্কার করা উচিত এবং তাপীয় দম্পতি এবং জ্বলন্ত তারের স্পর্শ না করার জন্য মনোযোগ দেওয়া উচিত।
6যদি রক্ষণাবেক্ষণের প্রয়োজন হয়, বিশেষ করে গরম তারের প্রতিস্থাপনের জন্য, এটি গুরুত্বপূর্ণ যে স্ক্রুগুলি টিকিয়ে রাখা হয়েছে,অন্যথায় খারাপ যোগাযোগ বর্তমান সার্কিট প্রভাবিত এবং উচ্চ ইন্টারফেস তাপমাত্রা উৎপন্ন করবে. অংশ প্রতিস্থাপন করার পরে, ব্যবহারকারীদের সমস্ত স্ক্রু টানতে হবে।
