সলিড আইসোলেশন উপাদান বৈদ্যুতিক শক্তি পরীক্ষার মেশিন,প্লাস্টিকের মতো সলিড আইসোলেশন উপকরণগুলির জন্য উপযুক্ত

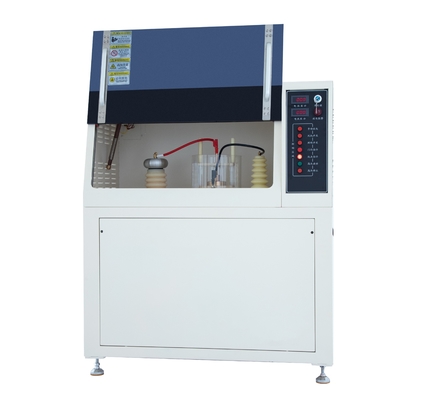

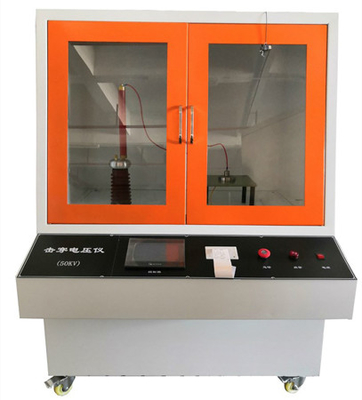

DX8388 সলিড ইনসুলেশন মেটেরিয়াল ইলেকট্রিক্যাল স্ট্রেংথ টেস্টিং মেশিন (ইলেকট্রিক্যাল ডাইইলেকট্রিক স্ট্রেংথ টেস্টার)

মানসম্মত:

GB1408.1, IEC60243-1 "সলিড ইনসুলেশন মেটেরিয়ালসের ইলেকট্রিক্যাল স্ট্রেংথ পরীক্ষার পদ্ধতি - পাওয়ার ফ্রিকোয়েন্সিতে পরীক্ষা", GB1408.2, IEC60243-2 "সলিড ইনসুলেশন মেটেরিয়ালসের ইলেকট্রিক্যাল স্ট্রেংথ পরীক্ষার পদ্ধতি - সংশ্লিষ্ট ডিসি ভোল্টেজ পরীক্ষা" GB/T1695-2005 "ভালকানাইজড রাবারের পাওয়ার ফ্রিকোয়েন্সি ব্রেকডাউন ভোল্টেজ স্ট্রেংথ এবং উইথস্ট্যান্ড ভোল্টেজ নির্ধারণ" GB/T3333, GB12656, এবং ASTM D149 পরীক্ষার মানগুলির প্রয়োজনীয়তা পূরণ করে।

প্রযোজ্য ক্ষেত্র:

প্রধানত প্লাস্টিক, ফিল্ম, রেজিন, মাইকা, সিরামিক, সিলিকন, গ্লাস, ইনসুলেটিং পেইন্ট ইত্যাদির মতো কঠিন অন্তরক উপকরণগুলির জন্য উপযুক্ত। বায়ু বা তরল মাধ্যমে পাওয়ার ফ্রিকোয়েন্সি (48-62Hz) বা সংশ্লিষ্ট ডিসি ভোল্টেজে ব্রেকডাউন স্ট্রেংথ এবং উইথস্ট্যান্ড ভোল্টেজ সময় পরিমাপ করুন। অবিচ্ছিন্ন এবং অভিন্ন বুস্টিং বা ধাপে ধাপে বুস্টিংয়ের জন্য উপযুক্ত, নমুনার ব্রেকডাউন না হওয়া পর্যন্ত এসি/বা ডিসি ভোল্টেজ প্রয়োগ করুন, ব্রেকডাউন ভোল্টেজ মান পরিমাপ করুন এবং নমুনার ব্রেকডাউন স্ট্রেংথ গণনা করুন; একটি দ্রুত ভোল্টেজ বৃদ্ধি পদ্ধতি ব্যবহার করে, ভোল্টেজ নির্দিষ্ট মানে বাড়ান এবং একটি নির্দিষ্ট সময়ের জন্য নমুনা ব্রেকডাউন ছাড়াই বজায় রাখুন। এই সময়ের নির্দিষ্ট মান হল নমুনার উইথস্ট্যান্ড ভোল্টেজ মান।

প্রধান প্রযুক্তিগত পরামিতি:

1. পরীক্ষার ভোল্টেজ: এসি 0-50 কেভি অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য ডিসি 0-50 কেভি অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য

2. ট্রান্সফরমার ক্ষমতা: 10 কেভিএ

3. ব্রেকডাউন ভোল্টেজ: 0-50কেভি

4. বুস্টিং গতি: 6 গিয়ারগুলিতে বিভক্ত: 50, 100, 200, 500, 1000, 2000 (কেভি/এস)

5. বুস্ট গতি নিয়ন্ত্রণ: বৈদ্যুতিক স্বয়ংক্রিয় গতি নিয়ন্ত্রণের জন্য

6. ভোল্টেজ পরিমাপের নির্ভুলতা: ≤ 2%

7. লিকেজ কারেন্ট নির্বাচন: 1-20 এমএ

8. পরীক্ষার পদ্ধতি: ডিসি পরীক্ষা, এসি পরীক্ষা

9. বুস্টিং পদ্ধতি: স্বয়ংক্রিয় প্রোগ্রামযোগ্য বুস্টিং

10. পাওয়ার সাপ্লাই ফ্রিকোয়েন্সি: 50Hz সাইন ওয়েভ

11. পাওয়ার সাপ্লাই: এসি220ভি 50/60Hz

12. বাহ্যিক মাত্রা: দৈর্ঘ্য 1400*প্রস্থ1040*উচ্চতা 1500 মিমি

13. ওজন: 200 কেজি

স্ট্যান্ডার্ড কনফিগারেশন:

টেস্ট হোস্ট: একটি ইউনিট

নিয়ন্ত্রণ ডিভাইস: একটি সেট

টেস্ট ইলেকট্রোড (জিবি 1408.1): দুটি সেট

টেস্ট ফুয়েল ট্যাঙ্ক: দুটি

ডিসচার্জ সিস্টেম: একটি সেট

নিয়ন্ত্রণ ব্যবস্থা: একটি সেট

ডেটা সংগ্রহ ব্যবস্থা: একটি সেট

টেস্ট সফটওয়্যার: একটি সেট সিডি

ব্র্যান্ড কম্পিউটার: একটি সেট

ব্র্যান্ড ইঙ্কজেট প্রিন্টার: একটি সেট

প্রোডাক্ট ইউজার ম্যানুয়াল: একটি কপি

প্রোডাক্ট কোয়ালিফিকেশন সার্টিফিকেট: একটি কপি

ব্যবহার:ডিসচার্জ রডটি বের করুন এবং টেলিস্কোপিক রডটি সোজা করুন, ডিসচার্জ রডের মেটাল প্রোব সকেটে গ্রাউন্ডিং ক্লিপের অন্য প্রান্তটি প্রবেশ করান, এবং তারপরে ইন্সট্রুমেন্টের গ্রাউন্ডিং টার্মিনাল A বা B-তে গ্রাউন্ডিং ক্লিপটি আটকান। ইনসুলেটেড হ্যান্ডেলটি ধরে ইন্সট্রুমেন্টের কেসিং, স্ট্যান্ড থেকে যথাসম্ভব দূরে থাকুন, সামান্য সামনের দিকে ঝুঁকুন, টেস্ট বক্সের কাঁচের দরজা খুলুন এবং মেটাল প্রোব দিয়ে হাই-ভোল্টেজ ট্রান্সফরমার আউটপুট ইকুয়ালাইজেশন বল, স্যাম্পল ইলেকট্রোড এবং ক্যাপাসিটর হাই-ভোল্টেজ এন্ড একের পর এক স্পর্শ করুন। (প্রয়োজনে, ডিসচার্জ সম্পন্ন হওয়ার পরে, মাল্টিমিটার ব্যবহার করে এসি ভোল্টেজ রেঞ্জে (এসি20ভি রেঞ্জ) পরীক্ষা করুন যে ইলেকট্রোড এবং মানবদেহের মধ্যে ভোল্টেজ 36V এর কম, যা নির্দেশ করে যে অবশিষ্ট ভোল্টেজ সম্পূর্ণরূপে ডিসচার্জ হয়েছে।)

মনোযোগ:প্রতিটি পরীক্ষার পরে নমুনা বের করার আগে, এটি আগে থেকেই সম্পূর্ণরূপে ডিসচার্জ করা প্রয়োজন। ডিসচার্জ করার সময়, প্রতিটি ডিসচার্জ পয়েন্টে যোগাযোগের সময়কাল 2 সেকেন্ডের বেশি হওয়া উচিত।

নিরাপত্তা নির্দেশাবলী:

1. সরঞ্জামগুলির জন্য একটি পৃথক প্রতিরক্ষামূলক গ্রাউন্ড ওয়্যার প্রয়োজন। প্রতিরক্ষামূলক গ্রাউন্ড ওয়্যার গ্রাউন্ডিং মূলত নমুনার ব্রেকডাউন থেকে চারপাশের এলাকায় উৎপন্ন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে। এটি কম্পিউটার নিয়ন্ত্রণ হারানো এড়াতেও পারে।

2. এই টেস্টিং সরঞ্জামের সার্কিটটিতে একাধিক সুরক্ষা ব্যবস্থা রয়েছে, যার মধ্যে প্রধানত ওভারকারেন্ট সুরক্ষা, ভোল্টেজ লস সুরক্ষা, লিকেজ সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ডিসি টেস্ট ডিসচার্জ অ্যালার্ম ইত্যাদি অন্তর্ভুক্ত রয়েছে।

3. গ্রাউন্ডিং প্রয়োজনীয়তা: একটি পৃথক গ্রাউন্ডিং প্রয়োজন, এবং গ্রাউন্ডিং জাতীয় মান মেনে চলতে হবে। মেটাল রডটি কমপক্ষে 1.5 মিটার মাটির নিচে পুঁতে রাখতে হবে।

4. এই টেস্টিং সরঞ্জামের সার্কিটটিতে একাধিক সুরক্ষা ব্যবস্থা রয়েছে, যার মধ্যে প্রধানত ওভারকারেন্ট সুরক্ষা, ভোল্টেজ লস সুরক্ষা, লিকেজ সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ডিসি টেস্ট ডিসচার্জ অ্যালার্ম ইত্যাদি অন্তর্ভুক্ত রয়েছে।

পণ্যের বৈশিষ্ট্য

1. WIN XP/WIN7/WIN8 সিস্টেমে চালিত স্বাধীন ইনস্টলেশন সফটওয়্যার, একটি ব্যবহারকারী-বান্ধব ইন্টারফেস এবং সহজ অপারেশন সহ

2. পরীক্ষামূলক ডিসপ্লে কার্ভ, স্বয়ংক্রিয় ডেটা স্টোরেজ, স্বয়ংক্রিয় অনুসন্ধান।

3. বহুমুখী, সঠিক, নির্ভরযোগ্য এবং নিরাপদ এসি এবং ডিসি পরীক্ষার জন্য ব্যবহার করা যেতে পারে।

4. কম্পিউটার নিয়ন্ত্রিত পরীক্ষামূলক প্রক্রিয়া, স্বয়ংক্রিয় বিচার স্টপ, স্বয়ংক্রিয় রিসেট।

5. ওভারভোল্টেজ, ওভারকারেন্ট, শর্ট সার্কিট, লিকেজ এবং মিসঅপারেশনের মতো একাধিক সুরক্ষা।

নোট:

1. পরীক্ষার সময়, অননুমোদিত ব্যক্তিদের প্রবেশ করতে দেওয়া উচিত নয়, কারণ এই টেস্টিং যন্ত্রটি উচ্চ ভোল্টেজ তৈরি করতে পারে এবং অনভিজ্ঞ ব্যক্তিদের সরঞ্জাম ব্যবহার করার অনুমতি নেই। পরীক্ষার সময়, একজন তত্ত্বাবধায়ক থাকা উচিত এবং একা কেউ এটি ব্যবহার করা উচিত নয়। কোনো অপ্রত্যাশিত পরিস্থিতি ঘটলে।

2. যদি সরঞ্জামগুলি দীর্ঘ সময়ের জন্য ব্যবহার না করা হয়, পুনরায় ব্যবহার করার আগে, প্রথমে লোড ছাড়াই যন্ত্রটি চাপ দিন, অর্থাৎ, ইকুয়ালাইজিং বল থেকে হাই-ভোল্টেজ ইলেকট্রোডের ওয়্যারিং সরান। হাই ভোল্টেজ স্বাভাবিক কিনা তা দেখতে কম্পিউটার টেস্ট ইন্টারফেস পরীক্ষা করুন।

3. পরীক্ষার সময় অপ্রত্যাশিত পরিস্থিতি ঘটলে, সময়মতো পাওয়ার বন্ধ করতে হবে, এবং সমস্যা সমাধান না হওয়া পর্যন্ত পরীক্ষা চালিয়ে যাওয়া যাবে।

4. সরঞ্জামগুলি স্থিরভাবে স্থাপন করা উচিত এবং মাটি মজবুত হওয়া উচিত। অনুরণন এড়াতে সিমেন্ট মেঝে ব্যবহার করা উপযুক্ত।

5. ডিভাইসের কেসিং ব্যবহার করার সময় একটি প্রতিরক্ষামূলক গ্রাউন্ড ওয়্যারে গ্রাউন্ড করা উচিত, অপারেটর এবং সরঞ্জাম অপারেশনের নিরাপত্তা নিশ্চিত করে।

6. সরঞ্জাম ব্যবহার করার পরে, সিস্টেমের সমস্ত অংশে পাওয়ার বন্ধ করুন এবং বিদ্যুৎ সহ পাওয়ার কর্ড প্লাগ বা আনপ্লাগ করবেন না।

7. নির্ধারিত পাওয়ার সাপ্লাই ভোল্টেজ অনুযায়ী সরঞ্জামগুলি সংযুক্ত করুন। সার্কিট ওয়্যারিং সঠিক কিনা তা নিশ্চিত করুন। অন্যথায়, এটি সরঞ্জামগুলির ক্ষতি করবে।

8. যন্ত্রটি ঘরের ভিতরে স্থাপন করা প্রয়োজন, এবং পরীক্ষাগারটি পরিষ্কার, শুকনো এবং ক্ষয়কারী মাধ্যম মুক্ত হওয়া উচিত। অননুমোদিত ব্যক্তিদের এটি এলোমেলোভাবে পরিচালনা করা উচিত নয়।

9. সরঞ্জামের কেবলটি ধারালো প্রান্তে স্পর্শ করতে দেবেন না যাতে কেবলটি আঁচড়ে না যায়; কেবলটি ভারী বস্তুর নিচে চাপা দেবেন না যাতে কেবলটি ভেঙে আগুন লাগতে পারে; কেবল ব্যবহার করে বস্তু টানবেন না বা বাঁধবেন না, কারণ এটি কেবল ভেঙে যাওয়ার কারণে সরঞ্জামগুলির ত্রুটি হতে পারে।

10. সরঞ্জামগুলিতে জল, ক্ষয়কারী গ্যাস, দাহ্য গ্যাস এবং দাহ্য পদার্থ স্প্ল্যাশ করতে দেবেন না। এড়ানো না গেলে আগুন লাগতে পারে।

11. সরঞ্জামগুলি সরানোর সময়, পাওয়ার সাপ্লাই বন্ধ করুন এবং সকেট থেকে প্লাগটি টানুন। ডিভাইসটি উল্টো করে রাখবেন না বা ডিভাইসটি সরানোর সময় 45° এর বেশি কোণে কাত করবেন না।

12. চলার সময় ডিভাইসের পাওয়ার প্লাগটি আনপ্লাগ করবেন না।
