DX8427A এসি/ডিসি করোনা এজিং টেস্ট মেশিন

DX8427A এসি/ডিসি করোনা এজিং টেস্ট মেশিন

সিলিকন রাবার করোনার বয়স্কতার পরীক্ষামূলক বিশ্লেষণ, এসি/ডিসি করোনার বয়স্কতার বৈশিষ্ট্য নিয়ে গবেষণা, কম্পোজিট আইসোলেটর উপাদান করোনার বয়স্কতার পরীক্ষামূলক সরঞ্জাম,জৈব নিরোধক উপাদান করোনা বয়স্কতা পরীক্ষা সিস্টেম, করোনা বয়স্ক পরীক্ষা বাক্স সিস্টেম,

সরঞ্জাম সংক্ষিপ্ত বিবরণঃ

বৈজ্ঞানিক গবেষণা প্রতিষ্ঠানগুলির জন্য উপযুক্ত, উন্নত সলিড ইনসুলেশন উপাদান করোনার বয়স্ক প্রতিরোধের পরীক্ষার সিস্টেম বিভিন্ন করোনার পরীক্ষার শর্ত অর্জন করতে পারে,এবং একই সময়ে ৫টি নমুনার উপর করোনা এজিং পরীক্ষা করতে পারে।একই সময়ে, এই সিস্টেমটি করোনার নিষ্কাশনের বিরুদ্ধে শক্ত নিরোধক উপকরণগুলির ভোল্টেজ প্রতিরোধের পরীক্ষার জন্যও ব্যবহার করা যেতে পারে;বিভিন্ন অবস্থার মধ্যে এইচটিভি সিলিকন রাবারের করোনা বয়স্কতার ঘটনা নিয়ে পদ্ধতিগত পরীক্ষামূলক গবেষণা পরিচালনা করতে পারেএকইসঙ্গে, এই সিস্টেমের বিকাশ ঘন নিরোধক উপকরণগুলির করোনা বয়স্ক প্রতিরোধের উপর অভ্যন্তরীণ গবেষণার জন্য একটি মানক পরীক্ষার প্ল্যাটফর্ম সরবরাহ করবে বলে আশা করা হচ্ছে।যা বিভিন্ন শক্ত আইসোলেশন উপকরণের করোনা বয়স্ক প্রতিরোধের বৈশিষ্ট্য নিয়ে গবেষণা করতে সহায়তা করবে।.

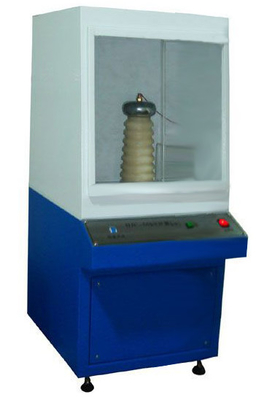

প্রধান উপাদানঃ১) করোনা জেনারেশন ডিভাইস, ২) পরিমাপ ব্যবস্থা, ৩) সুরক্ষা ব্যবস্থা, ৪) পরিবেশ নিয়ন্ত্রণ ও পর্যবেক্ষণ ব্যবস্থা।শক্ত নিরোধক উপকরণগুলির জন্য করোনা বয়স্ক প্রতিরোধের পরীক্ষার সিস্টেমের প্রকৃত ডিভাইসটি চিত্র 1 শারীরিক চিত্রটিতে দেখানো হয়েছে

সরঞ্জামের রেফারেন্স স্ট্যান্ডার্ডঃ

আমেরিকান এএসটিএম ডি২২৭৫-১৪ "পার্শিবল ডিসচার্জ (করোনা) এর জন্য কঠিন বৈদ্যুতিক নিরোধক উপকরণগুলির পৃষ্ঠ ভোল্টেজ প্রতিরোধের জন্য স্ট্যান্ডার্ড টেস্ট পদ্ধতি" পরীক্ষার স্ট্যান্ডার্ডটি দেখুন।

টেকনিক্যাল প্যারামিটারঃ

(১) করোনা উৎপন্ন করার যন্ত্র:

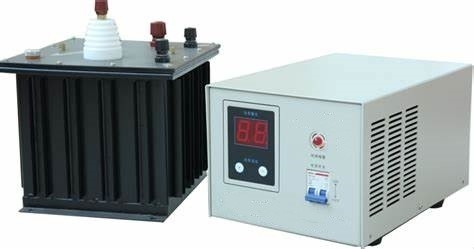

1. YDT-5/50 পাওয়ার ফ্রিকোয়েন্সি করোনা মুক্ত পরীক্ষা ট্রান্সফরমার ব্যবহার করে, ভোল্টেজ পরিসীমাঃ 0-50KV

2. ভোল্টেজ নিয়ন্ত্রক স্বয়ংক্রিয়ভাবে শূন্য ফিরে আসে ট্রিপ পরে;

3. শূন্য অবস্থান বন্ধ, স্বয়ংক্রিয় ভোল্টেজ বৃদ্ধি এবং পতন সঙ্গে;

4. আমদানিকৃত ফুটো সুরক্ষা, ব্যক্তিগত নিরাপত্তা নির্ভরযোগ্য সুরক্ষা;

5. ওভারকরেন্ট সুরক্ষা, প্রান্তিক এবং অন্যান্য নিরাপত্তা সুরক্ষা ফাংশন;

6ভোল্টেজ এবং বর্তমান প্রদর্শন, পরিমাপের নির্ভুলতা ± 0.2%, ব্রেকডাউন ভোল্টেজ বজায় রাখা;

7. পরীক্ষামূলক ইলেকট্রোডঃ ইলেকট্রোডটি ক্ষেত্রে টিপ করোনা স্রাবের অনুকরণ করতে traditionalতিহ্যবাহী সুই প্লেট মোড গ্রহণ করে। একটি স্টেইনলেস স্টিলের সুই ইলেকট্রোড যার বাঁকা ব্যাসার্ধ 0।2mm উপরের ইলেক্ট্রোড হিসাবে ব্যবহৃত হয়, এবং একটি তামা প্লেট ইলেকট্রোড 30mm একটি ব্যাসার্ধ সঙ্গে নিম্ন ইলেকট্রোড হিসাবে ব্যবহার করা হয়। সমগ্র ইলেকট্রোড সিস্টেম সুই প্লেট ইলেকট্রোড 5 সেট গঠিত,চিত্র ৩-এ দেখানো হয়েছে (উচ্চ ভোল্টেজ তেল নিমজ্জিত ক্যাপাসিটর)

8ইলেক্ট্রোডের দূরত্বঃ ১০০ মিমি

9ইলেক্ট্রোড সংখ্যাঃ ৫

10. ইগল টিপ ইলেকট্রোড এবং নমুনা মধ্যে দূরত্ব 15mm একটি নিয়মিত দূরত্ব সঙ্গে নিয়ন্ত্রিত হয়

11. উচ্চ ভোল্টেজ ট্রান্সফরমারের নামমাত্র ক্ষমতাঃ ৫ কেভিএ;

12. নামমাত্র ইনপুট/আউটপুট ভোল্টেজঃ 200V/50KV;

13. নামমাত্র ইনপুট/আউটপুট বর্তমানঃ 20A/0.04A;

14নিয়ন্ত্রণ ব্যবস্থাঃ সিমেন্স পিএলসি নিয়ন্ত্রণ গ্রহণ

15. বুস্ট করার জন্য পাঁচটি গতির বিকল্পঃ 5V, 50V, 100V, 500V, 1000, 2000V নির্বিচারে সেট করা যেতে পারে;

16. ফুটো, ওভারলোড, শর্ট সার্কিট, ভাঙ্গন, এবং উচ্চ ভোল্টেজ সুরক্ষা ফাংশন দিয়ে সজ্জিত;

17যন্ত্রের উপাদানঃ একটি বৈদ্যুতিক যোগাযোগ ভোল্টেজ নিয়ন্ত্রক, নিয়ন্ত্রণ বাক্স, প্রতিরোধক এবং ইলেক্ট্রোড বাক্সের সমন্বয়ে গঠিত;

18এই ডিভাইসটি করোনা এজিং, ভোল্টেজ ব্রেকডাউন এবং একযোগে ভোল্টেজ টেস্ট করতে পারে;

19. ভোল্টেজ ভাঙ্গন গ্রেড 25 এবং গ্রেড 75 এর স্টেইনলেস স্টীল ইলেক্ট্রোড দিয়ে সজ্জিত, এবং উচ্চ তাপমাত্রা পরীক্ষার পরীক্ষার বেঞ্চের একটি সেট

20. করোনার বয়স্ক পরীক্ষায় পাঁচটি সেট সূঁচ ইলেক্ট্রোড, তামা প্লেট ইলেক্ট্রোড এবং একটি সেট করোনার বয়স্ক নমুনা র্যাক রয়েছে

21. পেশাদার পরীক্ষার সফটওয়্যার সেট

22. একটি ব্র্যান্ডেড কম্পিউটার সেট একটি প্রিন্টার দিয়ে সজ্জিতঃ

(২) পরিবেশগত নিয়ন্ত্রণ ডিভাইস

1তাপমাত্রা সেন্সরঃ তাইওয়ানের পি-টি-১০০ উচ্চ-নির্ভুলতা সেন্সর ব্যবহার করে

2তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ পদ্ধতিঃ ভারসাম্যপূর্ণ তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ পদ্ধতি (বিটিএইচসি) পিআইডি বুদ্ধিমান সমন্বয়

3. তাপমাত্রা পরিসীমাঃ -10 °C ~ 150 °C সেট করা যেতে পারে

4. আর্দ্রতা পরিসীমা 20-98% RH

5তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণের নির্ভুলতাঃ ± 0.2 °C; ± 2.5% RH

6তাপমাত্রা এবং আর্দ্রতা চেম্বারের অভ্যন্তরে অভিন্নতাঃ ± 0.5 °C ~ ± 0.2 °C; ± 4.0% RH

7কন্ট্রোলারের রেজোলিউশনের নির্ভুলতাঃ ± 0.01% °C; ± 1% R.H.

8গরম করার হারঃ ≥ ২.৫ ডিগ্রি সেলসিয়াস/মিনিট

9শীতল হারের হারঃ গড় 1 °C/ মিনিট

10তাপমাত্রা বিচ্যুতিঃ ≤ ± 0.5 °C -10 ~ + 99 °C এ, ≤ ± 1.0 °C 100 ~ + 150 °C এ

11. আর্দ্রতা বিচ্যুতি ± 2.5% RH (> 75% RH), ± 4.0% RH (≤ 75% RH)

12. উচ্চ মানের ঠান্ডা ঘূর্ণিত ইস্পাত প্লেট বাইরের শেল উপাদান, ইলেক্ট্রোস্ট্যাটিক উচ্চ তাপমাত্রা বেকিং পেইন্ট অভ্যন্তরীণ বক্স উপাদান, স্টেইনলেস স্টীল প্লেট (SUS304)

13তাপ নিরোধক উপাদানঃ উচ্চ ঘনত্বের পলিউরেথেন ফোম + গ্লাস ফাইবার

14. পর্যবেক্ষণ উইন্ডো একটি তিন স্তরীয় ভ্যাকুয়াম গ্লাস উইন্ডো

15বক্সের ভিতরে আলোঃ প্রশস্ত কোণ প্রজেকশন আলো সরঞ্জাম, সিলড দরজা সহ দ্বৈত স্তর দরজা

16. পরীক্ষার বাক্সের ভিতরে স্থান আকারঃ 500 * 500 * 600mm

17পরীক্ষার রুমের অভ্যন্তরীণ দেয়ালগুলিতে 50KV এর ভোল্টেজ প্রতিরোধের স্তরের সাথে বিচ্ছিন্নতা চিকিত্সা প্রয়োগ করা হবে

(3) এসি/ডিসি করোনা এজিং টেস্টিং মেশিনের মাত্রাঃ

করোনা উৎপন্ন করার যন্ত্রের আকারঃ 850 * 740 * 1500 মিমি;

পরিবেশ নিয়ন্ত্রণ ডিভাইসের আকারঃ ৭০০ * ১১০০ * ১৭০০ মিমি;

(৪) এসি/ডিসি করোনা এজিং টেস্টিং মেশিনের জন্য ডেটা সংগ্রহ সিস্টেম

1অ্যাডভানটেকের ১৬-বিট পিসিআই হাই-প্রিসিশন ডেটা অ্যাক্সিভেশন কার্ড ব্যবহার করে, ইনপুট সিগন্যাল ভোল্টেজ পরিসীমা ± 5V বা ± 10V এবং স্যাম্পলিং রেট 3MS/s।একই সময়ে একাধিক করোনা বর্তমান এবং ভোল্টেজ সংকেত সংগ্রহ করতে পারেন, এবং পরিমাপের ফলাফল কম্পিউটারে প্রসেসিংয়ের জন্য পাঠান।

2. বন্ধুত্বপূর্ণ ল্যাবভিউ সফটওয়্যার ইন্টারফেস করোনার ভোল্টেজের তরঙ্গরূপ প্রদর্শন করতে পারে; এটি করোনার স্রাব বর্তমানের ইতিবাচক এবং নেতিবাচক অর্ধচক্রের চার্জ পরিমাণ প্রদর্শন করতে পারে,পাশাপাশি সময়ের সাথে সাথে স্রাব শক্তির প্রবণতা.

3পরীক্ষার পর, পরীক্ষার তথ্য একটি প্রতিবেদনে তৈরি করা যেতে পারে এবং মুদ্রণ বা সংরক্ষণ করা যেতে পারে।

(5) এসি / ডিসি করোনা বয়স্ক পরীক্ষা মেশিনের প্রধান আনুষাঙ্গিক

1. ১টি করোনা জেনারেটর

2. 1 পরিবেশ নিয়ন্ত্রণ ডিভাইস

3এক ব্র্যান্ডের কম্পিউটার

4. পেশাদার সংগ্রহ সফটওয়্যার সেট

5- একটা দাও।
