হাই ভোল্টেজ ফুটো ট্রেস টেস্টিং মেশিন

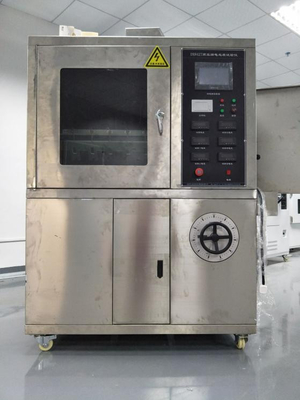

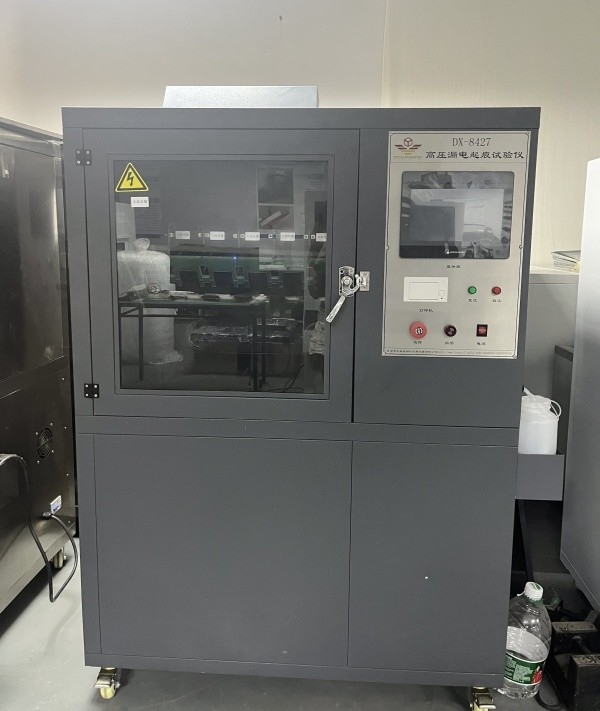

DX8427 Hউচ্চ-ভোল্টেজ লিকেজ ট্রেস টেস্টিং মেশিন

1,Sপ্রয়োগের পরিধি:

প্রধানত বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি এবং তাদের উপকরণগুলির বৈদ্যুতিক ট্রেস এবং ক্ষয় প্রতিরোধের জন্য উপযুক্ত, পাওয়ার ফ্রিকোয়েন্সি (48Hz -62Hz) এ তরল দূষক এবং ঢালু পৃষ্ঠের নমুনাগুলির ব্যবহার অনুকরণ করে। পরিমাপের মাধ্যমে কঠোর পরিবেশগত অবস্থার অধীনে ব্যবহৃত বৈদ্যুতিক অন্তরক উপকরণগুলির প্রতিরোধের স্তর মূল্যায়ন করা। বৈদ্যুতিকরণ এবং ক্ষয় প্রতিরোধের। বৈদ্যুতিক পণ্যগুলিতে আর্দ্রতা এবং অপবিত্রতার প্রভাবে, বিভিন্ন পোলারিটির চার্জযুক্ত অংশগুলির মধ্যে বা চার্জযুক্ত অংশ এবং গ্রাউন্ডেড ধাতুর মধ্যে অন্তরক লিকেজ ঘটতে পারে। ফলস্বরূপ আর্ক ডিসচার্জের কারণে ব্রেকডাউন, শর্ট সার্কিট বা উপাদান ক্ষয় হতে পারে এবং এমনকি আগুনের কারণ হতে পারে। এই পরীক্ষক একটি ধ্বংসাত্মক পরীক্ষা যা অন্তরক উপকরণগুলিতে উপরের পরিস্থিতি অনুকরণ করে, নির্দিষ্ট ভোল্টেজে বিদ্যুৎ ক্ষেত্র এবং অপবিত্রতা ধারণকারী জলের ক্রিয়ায় অন্তরকগুলির লিকেজ এবং চিহ্নিতকরণের আপেক্ষিক প্রতিরোধের পরিমাপ এবং মূল্যায়নের জন্য ব্যবহৃত হয়। এটি বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি, যেমন রিলে সকেট, কনভার্সন সুইচ কভার, কন্টাক্টর ইত্যাদিতে কঠিন বৈদ্যুতিক অন্তরক উপকরণ এবং তাদের পণ্যগুলির জন্য উপযুক্ত।

2, মান মেনে চলা:

GB/T6553-2014/IEC60587-1984 "কঠোর পরিবেশগত অবস্থার অধীনে বৈদ্যুতিক অন্তরক উপকরণগুলির ট্রেসিং এবং ক্ষয় প্রতিরোধের মূল্যায়নের জন্য পরীক্ষার পদ্ধতি" এবং DL/T810-2002 "± 500kV ডিসি রড সাসপেনশন কম্পোজিট ইনসুলেটরগুলির জন্য প্রযুক্তিগত শর্তাবলী" এর প্রয়োজনীয়তা অনুসারে, অন্তরক উপকরণগুলির এসি/ডিসি লিকেজ ট্রেসিং পরীক্ষার জন্য মানগুলিতে নির্দিষ্ট সিমুলেশন পরীক্ষার আইটেমগুলি, রাবার, প্লাস্টিক এবং ঢালু প্লেন পদ্ধতির মতো অন্যান্য বৈদ্যুতিক অন্তরক উপকরণগুলির জন্য প্রযোজ্য। পাঁচ সেট সিলিকন রাবার পরীক্ষক এবং সিলিকন পরীক্ষকের জন্য মান

প্রযুক্তিগত পরামিতি:

ইলেকট্রোড: 0.5 মিমি পুরু উপাদান: স্টেইনলেস স্টিল;

উপরের এবং নীচের ইলেকট্রোডের মধ্যে দূরত্ব: 50.0 মিমি ± 0.1;

পরীক্ষার ভোল্টেজ: 100V-6000V স্টিpless সামঞ্জস্যযোগ্য;

ভোল্টেজ রেগুলেটর: আউটপুট: 0~250V থেকে সামঞ্জস্যযোগ্য, 5KVA ক্ষমতা সহ;

যখন সার্কিট কারেন্ট 60mA হয়, তখন ভোল্টেজ আউটপুট বন্ধ করুন;

পরীক্ষার সময়: 6 ঘন্টা;

ড্রপিং নির্ভুলতা: 0.5%;

ভোল্টেজ স্থিতিশীলতা: ± 1%;

উচ্চ নির্ভুলতা ভোল্টেজ রেগুলেটর: আউটপুট AC220V। পাওয়ার 6000W। নির্ভুলতা ± 1%;

টেস্ট ট্রান্সফরমার: ক্ষমতা 5KVA। সর্বোচ্চ আউটপুট ভোল্টেজ AC6000V (বা DC6000V ঐচ্ছিক);

ট্রেস সনাক্তকরণ: স্ট্যান্ডার্ড GB/T6553-2003/4.1.2 অনুসারে, একটি নির্দিষ্ট প্রবাহ হারে একটি ভোল্টেজ (2.5kV, 3 5kV এবং 4.5kV) প্রয়োগ করুন এবং দূষিত তরল ড্রিপ করুন। যদি 6 ঘন্টার জন্য 60mA এর নিচে কারেন্ট প্রবাহিত না হয়, তবে এটি পাস হিসাবে বিবেচিত হবে;

ড্রপিং ডিভাইস: রাল্ফ প্রিসিশন পেরিস্টালটিক পাম্প ব্যবহার করে, 0.00185-20 মিলিলিটার প্রতি মিনিটের প্রবাহ পরিসীমা সহ, 0.1-50 বিপ্লব প্রতি মিনিটের কাজের গতি, এবং 0.5% এর কম প্রবাহ নির্ভুলতা ত্রুটি;

আউটপুট ভোল্টেজ: AC/DC (সুইচেবল)

কেস: SUS304 স্টেইনলেস স্টিল (ব্রাশ করা পৃষ্ঠ) দিয়ে তৈরি;

মলমূত্র ট্যাঙ্কটি 316 স্টেইনলেস স্টিল দিয়ে তৈরি এবং একটি সিলিং ডিভাইস দিয়ে সজ্জিত।

আয়তন 0.56m3, স্টুডিও আয়তন: 900L * 650W * 950H (মিমি);

যন্ত্রের মাত্রা: 1200L * 750W * 1800H (মিমি), দৈর্ঘ্য 750 * প্রস্থ 1180 * উচ্চতা 1760 মিমি, কাঠের বাক্স 890 * 1320 * 1900

ওজন: প্রায় 200 কেজি

নিয়ন্ত্রণ ডিভাইস: পিএলসি কন্ট্রোল+তাইওয়ান ওয়াইনভিউ টাচ স্ক্রিন কন্ট্রোল গ্রহণ করে, নির্ভুল নিয়ন্ত্রণ, সহজ অপারেশন, সম্পূর্ণ মানবীকৃত ডিজাইন, পরীক্ষার পরে স্বয়ংক্রিয় রিপোর্ট তৈরি, এবং প্যানেল থার্মাল প্রিন্টার পরীক্ষার ফলাফল সময়মতো প্রিন্ট করতে পারে;

পরীক্ষার গ্রুপের সংখ্যা: পাঁচটি গ্রুপ (পরীক্ষার সময়, একটি পাম্প একটি গ্রুপের ফোঁটা নিয়ন্ত্রণ করে, এবং পরীক্ষার প্রক্রিয়া একে অপরের উপর প্রভাব ফেলে না, যা বাজারে সাধারণত দেখা যায় না কারণ একটি পাম্প পাঁচটি গ্রুপ নিয়ন্ত্রণ করে) (পৃথকভাবে বা একসাথে পরীক্ষা করা যেতে পারে)

পরীক্ষার পদক্ষেপ:

পরীক্ষার প্রস্তুতি: যদি অন্যথায় নির্দিষ্ট না করা হয়, পরীক্ষাটি (23±2)℃ পরিবেষ্টিত তাপমাত্রায় পরিচালিত হবে, প্রতিটি উপাদানের জন্য পাঁচটি নমুনা পরীক্ষা করা হবে। নমুনা ইনস্টল করার সময়, ম্যাট পরীক্ষার পৃষ্ঠটি নীচের দিকে মুখ করে থাকবে, এটিকে অনুভূমিক তলের সাথে 45° কোণে রেখে। চিত্র 3b-এ দেখানো হয়েছে, দুটি ইলেকট্রোডের মধ্যে দূরত্ব হল (50 ± 0.5) মিমি

দ্রষ্টব্য:প্রতিটি পরীক্ষার জন্য নতুন ফিল্টার পেপার প্যাড ব্যবহার করুন।

প্রথমে, ফিল্টার পেপার লাইনারে দূষিত তরল ইনজেক্ট করুন যাতে ফিল্টার পেপার সম্পূর্ণরূপে ভিজে যায়। দূষিত তরলের প্রবাহ হার সামঞ্জস্য করুন এবং সারণী 1-এ প্রদত্ত বিধান অনুসারে প্রবাহ হার সংশোধন করুন। কমপক্ষে 10 মিনিটের জন্য প্রবাহ পর্যবেক্ষণ করুন যাতে দূষিত তরল দুটি ইলেকট্রোডের মধ্যে নমুনার পৃষ্ঠের নিচে স্থিরভাবে প্রবাহিত হয়। দূষিত তরল উপরের ইলেকট্রোডের অক্ষীয় ছিদ্র থেকে বেরিয়ে আসা উচিত, ফিল্টার পেপারের পাশ বা উপরের দিক থেকে উপচে পড়া উচিত নয়।

ভোল্টেজ প্রয়োগ করুন

পদ্ধতি 1: ধ্রুবক ভোল্টেজ ট্রেসিং পদ্ধতি।

যখন দূষিত তরল সারণী 1-এ নির্দিষ্ট প্রবাহ হারে সমানভাবে প্রবাহিত হয়, তখন সুইচ বন্ধ করুন এবং ভোল্টেজ 2.5 kV, 3.5 kV, বা 4.5 kV এর আরও উপযুক্ত ভোল্টেজ মানগুলির একটিতে বাড়ান। সময় গণনা শুরু করুন এবং 6 ঘন্টার জন্য ভোল্টেজ ধ্রুবক রাখুন।

যদি উচ্চতর বা নিম্নতর ভোল্টেজে পরীক্ষা করার প্রয়োজন হয়, তবে প্রতিটি পছন্দের পরীক্ষার ভোল্টেজের জন্য পরীক্ষা করার জন্য পাঁচটি নমুনার আরেকটি সেট নেওয়া হবে।

ধ্রুবক বৈদ্যুতিক ট্রেস ভোল্টেজ হল সর্বোচ্চ ভোল্টেজ যেখানে সমস্ত পাঁচটি নমুনা 6 ঘন্টা ধরে সহ্য করার পরে ক্ষতিগ্রস্ত হয়নি।

উপকরণগুলি নিম্নরূপ শ্রেণীবদ্ধ করা হয়:

লেভেল 1A0 বা 1B0: বিচার মান A বা বিচার মান B অনুসারে, যদি 2.5kV এ 6 ঘন্টার মধ্যে কোনো নমুনা ব্যর্থ হয়;

লেভেল 1A2.5 বা 1B2.5: যদি সমস্ত পাঁচটি নমুনা 6 ঘন্টার জন্য 2.5kV ভোল্টেজ সহ্য করতে পারে এবং 3.5kV এ 6 ঘন্টার মধ্যে কোনো নমুনা ব্যর্থ হয়;

লেভেল 1A3.5 বা 1B3.5: যদি সমস্ত পাঁচটি নমুনা 6 ঘন্টার জন্য 3.5kV ভোল্টেজ সহ্য করতে পারে এবং 4.5kV এ 6 ঘন্টার মধ্যে কোনো নমুনা ব্যর্থ হয়;

লেভেল IA4.5 বা 1B4.5: যদি সমস্ত পাঁচটি নমুনা 6 ঘন্টার জন্য 4.5kV ভোল্টেজ সহ্য করতে পারে; প্রতিটি ক্ষেত্রে, ক্ষয়ের সর্বোচ্চ গভীরতা রিপোর্ট করা উচিত

পদ্ধতি 2: ধাপে ধাপে ভোল্টেজ ট্রেসিং পদ্ধতি:

250V এর গুণিতক মান সহ একটি শুরুর ভোল্টেজ নির্বাচন করুন, শুরু থেকে, যাতে তৃতীয় স্তরের ভোল্টেজের আগে বিচার মান A (60 mA এর বেশি কারেন্ট) লঙ্ঘন না হয় (একটি প্রাথমিক পরীক্ষা প্রয়োজন হতে পারে)। যখন দূষিত তরল নির্দিষ্ট প্রবাহ হারে সমানভাবে প্রবাহিত হয়, তখন সুইচ বন্ধ করুন এবং ভোল্টেজ নির্বাচিত মানে বাড়ান, 1 ঘন্টা ধরে ভোল্টেজ বজায় রাখুন, এবং তারপর প্রতি ঘন্টায় 250 V করে ধীরে ধীরে ভোল্টেজ বাড়ান যতক্ষণ না বিচার মান A অনুসারে ক্ষতি হয়, এবং এটি রেকর্ড করুন। ভোল্টেজ বাড়ার সাথে সাথে, দূষিত তরলের প্রবাহ হার এবং সিরিজ রেজিস্টরের প্রতিরোধের মানও সারণী 1-এ প্রদত্ত বিধান অনুসারে বাড়াতে হবে।

ধাপে ধাপে ইলেক্ট্রোকেমিক্যাল ভোল্টেজ হল সর্বোচ্চ ভোল্টেজ যেখানে সমস্ত পাঁচটি নমুনা 1 ঘন্টা ধরে সহ্য করার পরে ক্ষতিগ্রস্ত হয়নি।

উপকরণগুলি নিম্নরূপ শ্রেণীবদ্ধ করা হয়:

2Ax স্তর, যেখানে x হল পরীক্ষিত উপাদানটি যে সর্বোচ্চ ভোল্টেজ সহ্য করতে পারে, kV তে প্রকাশ করা হয়।

দ্রষ্টব্য 1: অনিবার্যভাবে উল্লেখযোগ্য ঝলকানি ঘটনা ঘটবে। যদি না হয়, সার্কিট, দূষিত তরলের প্রবাহ এবং দূষিত তরলের প্রতিরোধ ক্ষমতা সাবধানে পরীক্ষা করা উচিত।

ফ্ল্যাশিং বলতে বোঝায় একটি ছোট হলুদ থেকে সাদা (কখনও কখনও কিছু উপাদানে নীল) আর্ক নীচের ইলেকট্রোড দাঁতগুলির ঠিক উপরে ভোল্টেজ প্রয়োগের কয়েক মিনিটের মধ্যে উপস্থিত হওয়া।

যদিও ডিসচার্জ একটি স্থিতিশীল ছোট উজ্জ্বল "হটস্পট" চূড়ান্তভাবে ঘটার আগে একটি দাঁত থেকে অন্য দাঁতে লাফ দিতে পারে, এই ডিসচার্জগুলি মূলত একটি অবিচ্ছিন্ন পদ্ধতিতে বাহিত হয়। এই "হটস্পট" নমুনাটির পৃষ্ঠকে পুড়িয়ে ফেলতে পারে এবং শেষ পর্যন্ত ইলেক্ট্রোকেমিক্যাল ক্ষতির কারণ হতে পারে। দুটি ইলেকট্রোডের মধ্যে নমুনার পৃষ্ঠে দ্রুত ডিসচার্জ ট্র্যাক করার কারণ নাও হতে পারে।

একটি ক্যাথোড রে অসিলোস্কোপ ব্যবহার করে উল্লেখযোগ্য স্কিন্টিলেশন ঘটনাও পর্যবেক্ষণ করা যেতে পারে। একটি ওভারকারেন্ট ডিভাইসের সাথে সিরিজে সংযুক্ত একটি রেজিস্টরের (যেমন 3301Z, 2W) উভয় প্রান্ত থেকে একটি সংকেত পাওয়া যেতে পারে।

সাধারণ ফ্লিকার প্রতি অর্ধ-চক্রে অবিচ্ছিন্ন, কিন্তু অসম, এবং বাধাপ্রাপ্ত পাওয়ার ফ্রিকোয়েন্সি কারেন্ট ওয়েভফর্ম থেকে পর্যবেক্ষণ করা যেতে পারে।

দ্রষ্টব্য 2: ট্র্যাক উপরের ইলেকট্রোডে পৌঁছানোর আগে, যখন 60mA কারেন্ট পরিবাহী ট্র্যাক এবং নমুনার পৃষ্ঠে থাকা ইলেক্ট্রোলাইটের মধ্য দিয়ে প্রবাহিত হয়, তখন ওভারকারেন্ট ডিভাইসটি সক্রিয় করা উচিত।

দ্রষ্টব্য 3: ক্ষয়প্রাপ্ত অন্তরক এবং ধ্বংসাবশেষ অপসারণের জন্য স্ক্র্যাপিং বা অন্যান্য পদ্ধতি ব্যবহার করার পরে ক্ষয়ের গভীরতা পরিমাপ করা উচিত। অক্ষত পরীক্ষার উপকরণগুলি অপসারণ না করার বিষয়ে সতর্ক থাকুন।

এই যন্ত্রটি কঠোরভাবে GB/T6553-2003 এবং IEC60587-2007 মান অনুসারে ডিজাইন করা হয়েছে।

মান ভিত্তিক: GB/T6553-2014/IEC60587:2007 কঠোর পরিবেশগত অবস্থার অধীনে ব্যবহৃত বৈদ্যুতিক অন্তরক উপকরণগুলির ট্রেসেবিলিটি এবং ক্ষয় প্রতিরোধের মূল্যায়নের জন্য পরীক্ষার পদ্ধতি

পদ্ধতি 1: ধ্রুবক ভোল্টেজ ট্রেসিং পদ্ধতি;

পদ্ধতি 2: ধাপে ধাপে ভোল্টেজ ট্রেসিং পদ্ধতি।

সর্বশেষ মান GB/T6553-2014/IEC60587:2007

GB/T6553-2014 এবং GB/T6553-2003 এর মধ্যে প্রধান পার্থক্যগুলি হল:

এই মানটি GB/T 1.1-2009-এ প্রদত্ত নিয়ম অনুসারে খসড়া করা হয়েছে।

এই মানটি GB/T 6553-2003 প্রতিস্থাপন করে<।

GB/T 6553-2003 এর তুলনায়, এই মানটিতে প্রধান পরিবর্তনগুলি নিম্নরূপ:

— এই মানটির নাম পরিবর্তন করে "কঠোর পরিবেশগত অবস্থার অধীনে ব্যবহৃত বৈদ্যুতিক অন্তরক উপকরণগুলির ট্রেসেবিলিটি এবং ক্ষয় প্রতিরোধের মূল্যায়নের জন্য পরীক্ষার পদ্ধতি" করা হয়েছে;

— পাওয়ার ফ্রিকোয়েন্সি "48 Hz -62 Hz" থেকে "45 Hz -65 Hz" এ পরিবর্তন করা হয়েছে (অধ্যায় 1, 2003 সংস্করণ অধ্যায় 1 দেখুন);

— নমুনার প্রস্তুতিতে নমুনার পরিষ্কারকরণ স্পষ্টভাবে নির্দিষ্ট করা হয়েছে (3.2 দেখুন, 2003 সংস্করণ 3.2);

— "... 2 সেকেন্ডের জন্য 60 mA অতিক্রম করলে কাজ করতে পারে..." পরিবর্তন করে "... 2 থেকে 3 সেকেন্ডের জন্য 60 mA বা 6 mA অতিক্রম করলে কাজ করতে পারে..." (সংস্করণ 4.1.4 এর 4.1.4 দেখুন, 2003);

— "4.6 বায়ুচলাচল ডিভাইস" যোগ করা হয়েছে (4-6 দেখুন);

-1. "অনুভূমিকের সাথে 45° কোণে" পরিবর্তন করে "অনুভূমিকের সাথে 45° ± 2° কোণে" এবং "একসাথে বা স্বাধীনভাবে 5টি নমুনা পরীক্ষা করা যেতে পারে" বিষয়বস্তু যোগ করা হয়েছে (সংস্করণ 5.1.2 এর 5.1.2 দেখুন, 2003);

1. "ব্র্যাকেট" এবং "চিত্রিত উদাহরণ" এর বিষয়বস্তু যোগ করা হয়েছে (সংস্করণ 5.1.3 এর 5.1.3 দেখুন, 2003);

এই মান 5.4 GB/T 6553... 2003 এর অধ্যায় 1-এ শেষবিন্দু বিচার মানগুলির বিষয়বস্তু প্রতিস্থাপন করে এবং "যখন নমুনার ঘনীভূত ক্ষয় বা আগুন ধরার কারণে ছিদ্র থাকে, তখন এটি শেষবিন্দুতে পৌঁছেছে বলে বিবেচিত হবে" বিষয়বস্তু যোগ করে (সংস্করণ 5.42003 এর অধ্যায় l দেখুন)।

এই মানটিতে ব্যবহৃত অনুবাদ পদ্ধতি IEC 60587:2007 এর সমতুল্য।

এই মানটি চায়না ইলেকট্রিক্যাল ইন্ডাস্ট্রি অ্যাসোসিয়েশন দ্বারা প্রস্তাবিত।

এই মানটি বৈদ্যুতিক অন্তরক উপকরণ এবং অন্তরক সিস্টেমগুলির মূল্যায়ন এবং মানকরণের জন্য জাতীয় প্রযুক্তিগত কমিটির (SAC/TC 301) এখতিয়ারের অধীনে রয়েছে।

এই মানটির প্রধান খসড়া ইউনিটগুলি হল Guilin Electric Appliance Science Research Institute Co., Ltd., Shenzhen Institute of Standards and Technology, Guangdong Biaomei Silicon Fluoride New Materials Co., Ltd., এবং Beijing Institute of Electrical Technology and Economics in the Machinery Industry।

এই মানটির প্রধান খসড়াকারীরা হলেন ওয়াং জিয়ানফেং, লিউ ঝিউয়ান, সান রং, সং ইয়ান, হুয়াং ঝেনহং, লিউ ইয়ালি, চেন ইউহুই, ওয়েং সিমেই, লু ওয়েঙ্কান, তাং ইং, এবং গুও লিপিং।

এই মানটির পূর্ববর্তী সংস্করণগুলি নিম্নরূপ প্রকাশিত হয়েছে:

— GB/T 6553-1986, GB/T 6553-2003।
