তার এবং তারের ধোঁয়া ঘনত্ব পরীক্ষা মেশিন, তারের দ্বারা মুক্তি ধোঁয়া ঘনত্ব নির্ধারণের জন্য

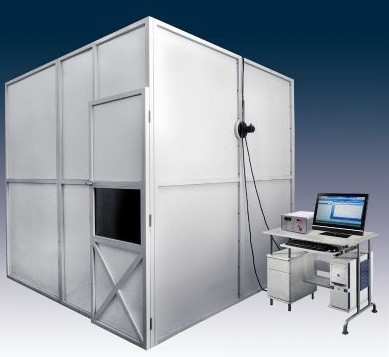

DX8330 Wতার এবং কেবলের ধোঁয়া ঘনত্ব পরীক্ষার মেশিন

প্রয়োগের সুযোগ : প্রধানত নির্দিষ্ট পরিস্থিতিতে দহনের সময় কেবল এবং অপটিক্যাল কেবল থেকে নির্গত ধোঁয়ার ঘনত্ব নির্ধারণের জন্য ব্যবহৃত হয়।

মান মেনে চলা: GB/T17651.1-1998 এবং IEC61034-1-2 "দহনের নির্দিষ্ট পরিস্থিতিতে কেবল এবং অপটিক্যাল কেবলের ধোঁয়া ঘনত্ব পরিমাপ" পরীক্ষার মানগুলির প্রয়োজনীয়তা পূরণ করুন।

প্রধান বৈশিষ্ট্য: এই পরীক্ষার মেশিনে যান্ত্রিক, অপটিক্যাল এবং ইলেকট্রনিক দিকগুলিতে পেশাদার জ্ঞানের প্রয়োজন। এটি যান্ত্রিক এবং অপ্টোইলেক্ট্রনিক প্রযুক্তির একটি সমন্বিত পণ্য, যার সুবিধাগুলি হল যুক্তিসঙ্গত কাঠামো, স্থিতিশীল কর্মক্ষমতা এবং সহজ অপারেশন; উইন্ডোজ এক্সপি অপারেটিং ইন্টারফেস, ল্যাবভিউ স্টাইল এবং ব্যাপক নিরাপত্তা ব্যবস্থা। পরীক্ষার সময়কালে, পরিমাপের ফলাফল রিয়েল-টাইমে প্রদর্শিত হয় এবং একটি উপযুক্ত বক্ররেখা গতিশীলভাবে আঁকা হয়। ডেটা স্থায়ীভাবে সংরক্ষণ করা, পুনরুদ্ধার করা এবং প্রিন্ট করা যেতে পারে এবং রিপোর্টগুলি সরাসরি প্রিন্ট করা যেতে পারে।

নীতি: নির্দিষ্ট পরিস্থিতিতে কেবল বা অপটিক্যাল কেবল পোড়ানোর জন্য ধোঁয়া ঘনত্ব অপটিক্যাল পরিমাপ ব্যবস্থা একটি আলোর উৎস, একটি সিলিকন ফটোকোষ রিসিভার এবং একটি কম্পিউটার সিস্টেম নিয়ে গঠিত। আলোর উৎস থেকে উৎপন্ন আলো 3m×3m×3m ধোঁয়া ঘনত্ব পরীক্ষাগারের মধ্য দিয়ে যায় যা আলোর উৎসের বিপরীত দেয়ালে 1.5m±0.1m ব্যাসের একটি অভিন্ন আলোর রশ্মি তৈরি করে এবং রশ্মির কেন্দ্রে স্থাপিত একটি ফটোকোষ আলোর উৎস থেকে রশ্মির তীব্রতা সনাক্ত করে। যখন কেবল বা অপটিক্যাল কেবল পোড়ানোর কারণে দহন চেম্বারে প্রচুর পরিমাণে ধোঁয়া উৎপন্ন হয়, তখন ধোঁয়া ফটোইলেকট্রিক শক্তির একটি অংশ শোষণ করে, সিলিকন ফটোকোষের রশ্মির তীব্রতা দুর্বল করে। একটি কম্পিউটার সিস্টেমের সাথে ডেটা প্রক্রিয়াকরণের মাধ্যমে, দহনের মাধ্যমে 100% এর সাথে রৈখিক প্রতিক্রিয়া সহ ট্রান্সমিট্যান্স Tt গণনা করা যেতে পারে।

দহন চেম্বার: সম্পূর্ণ ঘনক্ষেত্রাকার দহন চেম্বারটি SUS304 পুরু 1.5mm স্টেইনলেস স্টিল ব্যবহার করে একটি বর্গাকার বন্ধনীতে স্থির করা হয়েছে।

দহন চেম্বারের আকার: 3M x 3M x 3M, মোট 27 ঘনমিটার। এটি একটি ইটের দেয়াল কাঠামো বা একটি ইস্পাত প্লেট কাঠামো হতে পারে, যা গ্রাহক দ্বারা নির্বাচিত;

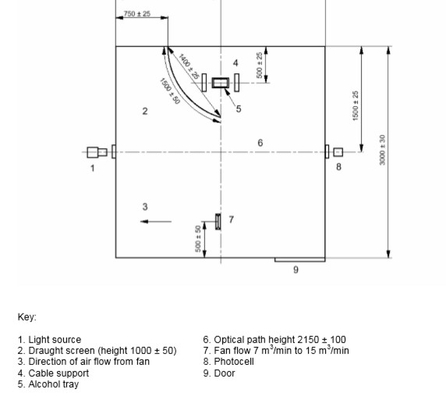

সরঞ্জামের কাঠামো: সামনে একটি কাঁচের পর্যবেক্ষণ জানালা আছে, এবং আলোর পরিমাপ যন্ত্রের অনুভূমিক আলোর রশ্মিকে যেতে দেওয়ার জন্য উভয় পাশের বিপরীত দেয়ালে 100mm x 100mm আকারের একটি স্বচ্ছ সিলিং উইন্ডো ইনস্টল করা আছে। সিলিং উইন্ডোর কেন্দ্র থেকে মাটির উচ্চতা 2150mm। নীচে কয়েকটি বায়ুচলাচল ছিদ্র রয়েছে, যার মধ্যে 100x500mm (50 বর্গ সেন্টিমিটার) বায়ুচলাচল ছিদ্র রয়েছে। নীচে ছয়টি চাকা লাগানো আছে এবং ছয়টি কাস্টারের উপরে নিষ্কাশন পাখা লাগানো আছে।

অপটিক্যাল পরিমাপ ব্যবস্থা:

আলোর উৎস: আমদানি করা কোয়ার্টজ হ্যালোজেন ল্যাম্প, নামমাত্র শক্তি: 100W, নামমাত্র ভোল্টেজ: 12V, নামমাত্র আলো ফেরত: 2000-3000Lm

রিসিভার: এটি একটি সিলিকন ফটোকোষ যার আলোর সঞ্চালন 0% মানে কোন আলো যাচ্ছে না, এবং আলোর সঞ্চালন 100% মানে সম্পূর্ণ আলো কোন বাধা ছাড়াই যাচ্ছে। বর্ণালী প্রতিক্রিয়া আন্তর্জাতিক আলোকসজ্জা কমিশন (CIE) স্পেকট্রোফটোমিটারের সাথে মিলে যায়।

ইনস্টলেশন: অন্য প্রান্তে একটি ধুলো-প্রতিরোধী জানালা সহ 150 দৈর্ঘ্যের পাইপের এক প্রান্তে ইনস্টল করুন। পাইপের ভিতরের দেয়াল চকচকে কালো এবং প্রতিফলনরোধী।

0% আলোর সঞ্চালন মানে কোন আলো যাচ্ছে না, যখন 100% আলোর সঞ্চালন মানে সম্পূর্ণ আলো কোন বাধা ছাড়াই যাচ্ছে।

স্ট্যান্ডার্ড ইগনিশন উৎস: ইগনিশন উৎস হল 1.0L অ্যালকোহল। কনফিগারেশন: ইথানল 90%, মিথানল 4%, জল 6%

অ্যালকোহল ট্রে (দহন নৌকা): 1.0mm পুরুত্বের স্টেইনলেস স্টিল দিয়ে তৈরি, যার নীচের পৃষ্ঠ 210x110mm, উপরের পৃষ্ঠ 240x140mm, এবং উচ্চতা 80mm,

ইনস্টলেশন অবস্থান: অ্যালকোহল ট্রে থেকে মাটির উচ্চতা 100mm, বায়ু চলাচলের অনুমতি দেয়।

ধোঁয়ার মিশ্রণ: দহন চেম্বারে ধোঁয়া সমানভাবে বিতরণ করার জন্য একটি ডেস্কটপ ফ্যান ব্যবহার করা হচ্ছে। ফ্যানের শ্যাফট মাটি থেকে 250mm উপরে, দেয়াল থেকে 500mm উপরে, এবং বাতাসের পরিমাণ প্রতি মিনিটে 7 ঘনমিটার। পরীক্ষার সময়, ফ্যান দ্বারা অনুভূমিকভাবে বাতাস প্রবাহিত হয়েছিল।

খালি পরীক্ষা: দহন চেম্বারের ভিতরের তাপমাত্রা নির্দিষ্ট তাপমাত্রায় পৌঁছানোর জন্য সামঞ্জস্য করা এবং অ্যালকোহল ল্যাম্প জ্বালিয়ে দহন চেম্বারে 25 ± 5 ℃ তাপমাত্রা অর্জন করাই উদ্দেশ্য।

তাপমাত্রা পরিমাপ ডিভাইস: দরজার ভিতরে মাটি থেকে 1.5 মিটার উচ্চতায় এবং দেয়াল থেকে 0.5 মিটার দূরে একটি তাপমাত্রা সেন্সর ইনস্টল করা আছে। পরীক্ষাগারের তাপমাত্রা পর্যবেক্ষণ করুন।

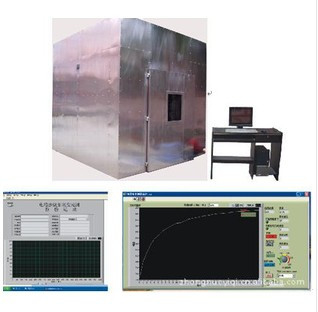

এলোমেলো আনুষাঙ্গিক: বক্ররেখা এবং প্রতিবেদন আউটপুট করতে পারে এমন ট্রান্সমিট্যান্স পরিমাপ সফ্টওয়্যারের একটি সেট সহ। চিত্র 1 এবং 2 দেখুন।

প্রতিটি একটি কম্পিউটার এবং একটি প্রিন্টার সহ: কম্পিউটারটি লেনোভো ব্র্যান্ডের সাথে সজ্জিত যেমন: সিপিইউ: E4300 মাদারবোর্ড: আসুস P5KPL মেমরি: কিংস্টন 2G; হার্ড ডিস্ক 160G ডিসপ্লে: 15 ইঞ্চি এলসিডি ড্রাইভ: স্যামসাং ডিভিডি; স্টেইনলেস স্টিল স্মোক এক্সহস্ট সিস্টেম সহ। (চিত্রের মতো শক্তিশালী স্মোক এক্সহস্ট এবং বৈদ্যুতিক সুইচ নিয়ন্ত্রণ ব্যবহার করে)

এই যন্ত্রটি পরীক্ষাগারে স্থাপন করার জন্য প্রস্তাবিত সংরক্ষিত মাত্রা: উচ্চতা 4.5M x গভীরতা 4MX দৈর্ঘ্য 6m

পরীক্ষাগারের ঘরের তাপমাত্রার প্রয়োজনীয়তা: 25±5℃

পরিবেশগত ব্যবহারের শর্তাবলী: সমতল ভূমি, ভাল বায়ুচলাচল, দাহ্য, বিস্ফোরক, ক্ষয়কারী গ্যাস এবং ধুলো থেকে মুক্ত; কাছাকাছি কোন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বিকিরণ উৎস নেই; সরঞ্জামের চারপাশে রক্ষণাবেক্ষণের জন্য পর্যাপ্ত জায়গা রাখুন।

তাপমাত্রা: 5℃~30℃।

বায়ুচাপ: 86-106kPa।

বিদ্যুৎ সরবরাহ: AC220V/50HZ।

ভোল্টেজ অনুমোদিত ওঠানামা পরিসীমা: 380V ± 10%।

ফ্রিকোয়েন্সি অনুমোদিত ওঠানামা পরিসীমা: 50Hz ± 1%।

ব্যবহারকারীদের ইনস্টলেশন সাইটে সরঞ্জামের জন্য সংশ্লিষ্ট ক্ষমতার এয়ার এবং পাওয়ার সুইচ কনফিগার করার প্রয়োজন হয়, এবং এই সুইচটি অবশ্যই স্বাধীন এবং এই সরঞ্জামের ব্যবহারের জন্য নিবেদিত হতে হবে।

যখন সরঞ্জাম কাজ করছে না, তখন পরিবেষ্টিত তাপমাত্রা 0-45℃ এর মধ্যে বজায় রাখা উচিত

1. অপটিক্যাল পরিমাপ ডিভাইস:

A. আমদানি করা কোয়ার্টজ হ্যালোজেন ল্যাম্প সহ আলোর উৎস: নামমাত্র শক্তি: 100W, নামমাত্র ভোল্টেজ: 12V, নামমাত্র আলো ফেরত: 2000-2000-

3000Lm

B. রিসিভার: এটি একটি সিলিকন ফটোকোষ যার আলোর সঞ্চালন 0% মানে কোন আলো যাচ্ছে না, এবং আলোর সঞ্চালন 100% মানে সম্পূর্ণ আলো কোন বাধা ছাড়াই যাচ্ছে।

2. স্ট্যান্ডার্ড ইগনিশন উৎস:

A. ইগনিশন উৎস হল 1.0L অ্যালকোহল
