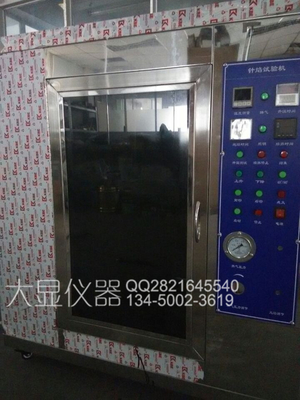

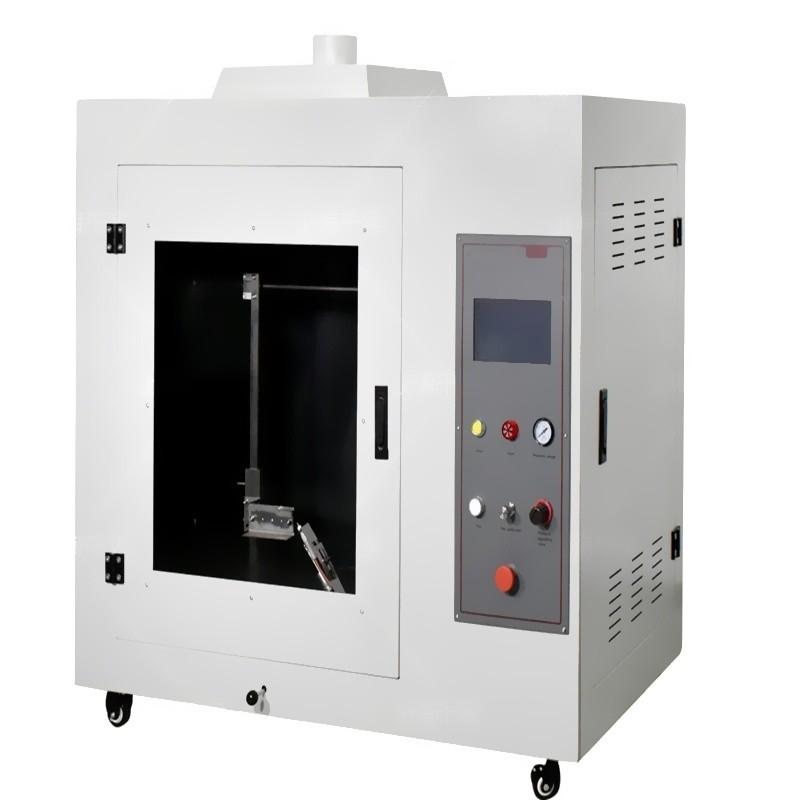

ইলেকট্রিক্যাল যন্ত্রপাতিগুলির উপাদান এবং সমন্বয়গুলির জন্য ইগল ফ্লেম টেস্টিং সরঞ্জাম

কাজের নীতিঃ

পণ্যের ত্রুটির কারণে, যেমন ফুটো পথের মধ্য দিয়ে প্রবাহিত ত্রুটির স্রোত, উপাদান বা অংশগুলির অতিরিক্ত উত্তাপ, খারাপ যোগাযোগ ইত্যাদির কারণে, শিখা সৃষ্টি হতে পারে,যা পরে নিকটবর্তী অংশে শুটিং করতে পারে. ইগল ফ্লেম টেস্ট ত্রুটিযুক্ত অবস্থার অধীনে পণ্যের অভ্যন্তরে উত্পন্ন ক্ষুদ্র শিখা অনুকরণ করে এবং সিমুলেশন প্রযুক্তি ব্যবহার করে আগুনের ঝুঁকি মূল্যায়ন করে।

পরীক্ষার মানঃ

GB/T5169.5 এবং IEC60695-2-2 "ইলেকট্রিক্যাল এবং ইলেকট্রনিক পণ্যগুলির জন্য অগ্নি ঝুঁকি পরীক্ষা - পার্ট 2: পরীক্ষার পদ্ধতি - পার্ট 2: সুইয়ের শিখা পরীক্ষা" এর পরীক্ষার মানগুলি পূরণ করে।

প্রযোজ্য ক্ষেত্রঃ

শিখা পরীক্ষক প্রধানত বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি, যেমন তারের বোর্ড, সেন্ট্রিফুগাল সুইচ, রাইস কুকার সকেটগুলির উপাদান, অংশ এবং সমাবেশগুলির জন্য উপযুক্ত,ইত্যাদি

টেকনিক্যাল প্যারামিটারঃ

বার্নারঃ 35mm দীর্ঘ, অভ্যন্তরীণ ব্যাসার্ধঃ 0.5mm

জ্বলন্ত অগ্নি জন্য মানঃ অগ্নি উচ্চতা 12mm

তাপমাত্রা পরিমাপ যন্ত্রঃ

থার্মোকপলগুলি বর্মযুক্ত হয় Ф 0.5 মিমি কে-টাইপ ফিলামেন্ট, পরিমাপ তাপমাত্রাঃ 1050 °C

তাপ স্থানান্তর তামা ব্লকঃ Ф 4.0x6.0mm

গরম করার গতিঃ 100-700 °C এ 23.5 সেকেন্ড

পরীক্ষার চেম্বারের আয়তনঃ ০.৫ মিটার, d×w×h: ৬০×৯৫×৯০ সেমি

বাহ্যিক মাত্রাঃ d×w×h: 61×120×105cm

বাইরের বাক্সের উপাদানঃ আয়না স্টেইনলেস স্টীল।

কেন একটি সুই ফ্লেম টেস্টিং মেশিন ব্যবহার করুনঃ

অগ্নি সুরক্ষা (অগ্নি প্রতিরোধ, অগ্নি প্রতিরোধ) সর্বদা সামাজিক সুরক্ষার প্রস্তাব ছিল।আগুন প্রতিরোধের বিষয়ে সচেতনতা (অগ্নিনির্বাপক এবং অগ্নি প্রতিরোধের)ও উচ্চ পর্যায়ে পৌঁছেছেতাই আগুন প্রতিরোধ ও অগ্নি প্রতিরোধের বিষয়টি দেশের জন্য সর্বোচ্চ অগ্রাধিকারের বিষয় হয়ে উঠেছে।এছাড়াও আমরা একটি সুই শিখা পরীক্ষা প্রয়োজন.

কোন পরিস্থিতিতে গৃহস্থালী যন্ত্রপাতি, বৈদ্যুতিক এবং ইলেকট্রনিক পণ্যগুলি সুই ফ্লেম জ্বলন পরীক্ষার মেশিনগুলির জন্য উপযুক্ত?

যখন গরম তারের পরীক্ষা বা অনুভূমিক উল্লম্ব জ্বলন পরীক্ষার পদ্ধতি ছোট অংশ (বা উপাদান) এর জন্য উপযুক্ত নয়, তখন সুইয়ের শিখা পরীক্ষার পদ্ধতি ব্যবহার করা যেতে পারে।যদি পরীক্ষার নমুনা গরম তারের পরীক্ষার সময় জ্বলতে থাকে, জ্বালানির ঝুঁকিও একটি সুইয়ের শিখা দিয়ে পরীক্ষা করা প্রয়োজন।

দ্রষ্টব্যঃ এই ইগল ফ্লেম টেস্টিং মেশিনটি GB/T4706 এবং IEC60335-1 অনুযায়ী গৃহস্থালী এবং অনুরূপ বৈদ্যুতিক পরীক্ষার কেন্দ্রগুলির জন্য প্রস্তাবিত সরঞ্জামগুলির মধ্যে একটি।

রেফারেন্স স্ট্যান্ডার্ডঃআইইসি ৮৮৮৪-১, জিবি২০৯৯।1, ভিডিই, আইইসি ৩৩৫, জিবি ৪৭০৬।1, GB5169।5UL1694।

টেকনিক্যাল বর্ণনাঃ

এই পণ্যটি ইলেকট্রনিক্স এবং বৈদ্যুতিক পণ্য ব্যবহারের উপর ভিত্তি করে। ত্রুটির অবস্থার কারণে যেমন ত্রুটি বর্তমান ফুটো পথের মধ্য দিয়ে প্রবাহিত, উপাদান বা অংশের অতিরিক্ত গরম,দুর্বল যোগাযোগইত্যাদি হতে পারে। এটি কাছাকাছি অংশেও গুলি করতে পারে।এই পরীক্ষাটি ত্রুটিযুক্ত অবস্থার অধীনে পণ্যের অভ্যন্তরে উত্পন্ন ছোট শিখা অনুকরণ করে এবং আগুনের ঝুঁকি মূল্যায়নের জন্য সিমুলেশন প্রযুক্তি ব্যবহার করেযখন গরম তারের পরীক্ষা বা অনুভূমিক উল্লম্ব জ্বলন পরীক্ষার পদ্ধতি ছোট অংশ (বা উপাদান) এর জন্য উপযুক্ত নয়, তখন সুইয়ের শিখা পরীক্ষার পদ্ধতি ব্যবহার করা যেতে পারে।গরম তারের পরীক্ষার সময় যদি নমুনাটি জ্বলতে থাকেইলেকট্রনিক ও বৈদ্যুতিক পণ্য, গৃহস্থালী যন্ত্রপাতি, যেমন তারের বোর্ডগুলির উপাদান এবং অংশগুলির জন্য উপযুক্ত,সেন্ট্রিফুগাল সুইচ, আর রাইস পিকারের সকেট।

মৌলিক স্পেসিফিকেশনঃ

1) বাক্সের ভিতরে ভলিউমঃ ≥ 0.5 ঘন মিটার, গ্লাস পর্যবেক্ষণ দরজা সহ

২) জ্বালানীঃ বুটান গ্যাস

3) বার্নার স্পেসিফিকেশনঃ 35 মিমি লম্বা, অভ্যন্তরীণ ব্যাস Ø 0.5 মিমি ± 0.1 মিমি, বাইরের ব্যাস Ø 0.9 মিমি অতিক্রম করে না

4) শিখা উচ্চতাঃ 12mm ± 1mm নিয়মিত

5) শিখা তাপমাত্রাঃ ২৩.৫ ± ১ সেকেন্ডের মধ্যে, ১০০ °C থেকে ৭০০ °C পর্যন্ত উঠার সময়

6) টাইমারঃ 0 ~ 99 মিনিট এবং 99 সেকেন্ডের মধ্যে সামঞ্জস্যযোগ্য, সামঞ্জস্যযোগ্য জ্বলন সময় এবং রেকর্ড জ্বলন সময়কাল সহ

7) সুরক্ষা ডিভাইসঃ এই মেশিনটি একটি গ্যাস ফুটো এলার্ম ডিভাইস দিয়ে সজ্জিত। যখন গ্যাস ঘনত্ব স্বাভাবিক মান অতিক্রম করে, এলার্ম ডিভাইস একটি এলার্ম শব্দ এবং একটি এলার্ম চালু হবে, গ্যাস সরবরাহ বন্ধ,এবং পরীক্ষার বাক্সের অভ্যন্তরে বায়ুর গুণমান স্বাভাবিক মান ফিরে না আসা পর্যন্ত পরীক্ষার বাক্সের অভ্যন্তরে গ্যাসটি নিষ্কাশন করার জন্য নিষ্কাশন ব্যবস্থা চালু করুন

8) পণ্য বৈশিষ্ট্যঃ এই পরীক্ষক এর জ্বলন চেম্বার একটি সুন্দর চেহারা এবং ধোঁয়া এবং গ্যাস জারা প্রতিরোধী যা ইলেক্ট্রোস্ট্যাটিক স্প্রে পেইন্টিং গ্রহণ করে। সময় ডিজিটাল প্রদর্শন,ত্রিমাত্রিক নিয়ন্ত্রনযোগ্য ফিক্সচার, স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা, স্বাধীন বায়ুচলাচল, সুবিধাজনক পর্যবেক্ষণ এবং রেকর্ডিং, স্থিতিশীল এবং নির্ভরযোগ্য।

9) পাওয়ার সাপ্লাইঃ AC220V/50Hz
