ইলাস্টোমারের প্রতিরোধের মূল্যায়নের জন্য ওজোন-অপ্রতিক্রিয়াশীল উপকরণগুলির জন্য ওজোন প্রতিরোধ পরীক্ষা মেশিন

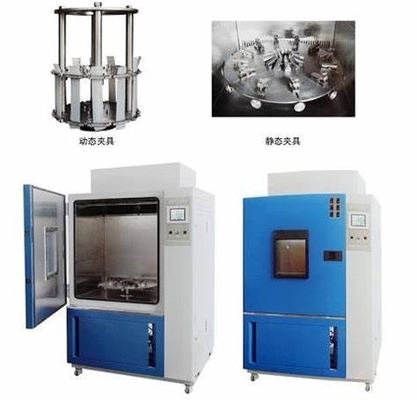

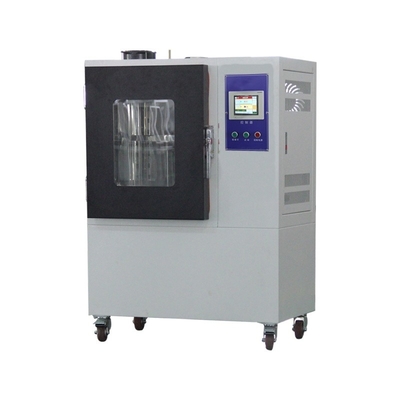

DX7120ওজোন প্রতিরোধের পরীক্ষার ডিভাইস

1. স্ট্যান্ডার্ড:

আইএস ১০৮১০ (পার্ট ১৩), আইইসি ৬০৮১১-৪০৩, এএসটিএম ডি ৪৭০, আইএস ৩৪০০ (পার্ট ২০): ১৯৯৪, আইএসও ১৪৩১-১/১৯৯৪ এবং এএসটিএম ৪৫৭৫ এর সাথে সামঞ্জস্যপূর্ণ।

2. সংক্ষিপ্ত বিবরণঃ

আইএস ১০৮১০ (পার্ট ১৩), আইইসি ৬০৮১১-৪০৩, এএসটিএম ডি ৪৭০, আইএস ৩৪০০ (পার্ট ২০): ১৯৯৪আইএসও ১৪৩১-১/১৯৯৪ এবং এএসটিএম ৪৫৭৫-এ ওজোন আক্রমণের জন্য ইলাস্টোমারিক এবং পলিমারিক উপাদানগুলির প্রতিরোধের জন্যপরীক্ষার ডিভাইসে একটি পরীক্ষার চেম্বার, একটি উচ্চ-ভোল্টেজ পাওয়ার সাপ্লাই এবং নিয়ামক সহ একটি ওজোন জেনারেটর, একটি বায়ু শুকানোর/পরিষ্কারক, একটি প্রবাহ মিটার নিয়ন্ত্রণ, একটি তাপমাত্রা নিয়ন্ত্রণ চেম্বার,গ্লাস যন্ত্র, রাসায়নিক পরীক্ষার জন্য একটি নমুনা বাহক, এবং একটি ওজোন সনাক্তকরণ ডিভাইস।

3প্রযুক্তিগত পরামিতিঃ

1) পরীক্ষার চেম্বারটি ওজোন-অ-প্রতিক্রিয়াশীল উপাদান থেকে তৈরি করা উচিত, পছন্দসইভাবে স্টেইনলেস স্টিল।

2) চেম্বারের আয়তন কমপক্ষে 60 লিটার হওয়া উচিত এবং এটি একটি হিমায়িত চুলা হওয়া উচিত যা উভয় গরম এবং শীতল

3) পরীক্ষার চেম্বারের তাপমাত্রা PT-100 সেন্সর ব্যবহার করে একটি ইলেকট্রনিক ডিজিটাল তাপমাত্রা নির্দেশক নিয়ন্ত্রক দ্বারা নিয়ন্ত্রিত করা উচিত।

4) প্রয়োজনীয় তাপমাত্রা পরিসীমা 10°C থেকে 80°C এবং নিয়ন্ত্রণ নির্ভুলতা ±1°C এর চেয়ে ভাল

5) The inner chamber should be accessible through a door with an appropriate closing mechanism and sealing to prevent partial pressure loss or adverse effects on ozone concentration levels throughout the test.

6) পরীক্ষার প্রত্যাশিত সময়কালে দুর্ঘটনাক্রমে খোলা রোধ করার জন্য দরজার একটি ডিভাইস বা ইন্টারলক প্রক্রিয়া থাকতে হবে।

৭) প্রবেশদ্বারটি টেম্পারেড গ্লাসের তৈরি একটি পর্যবেক্ষণ উইন্ডো দিয়ে সজ্জিত করা উচিত এবং পরীক্ষার সময় আংশিক চাপ হ্রাস বা ওজোন ঘনত্বের উপর প্রতিকূল প্রভাব রোধ করার জন্য সীলমোহর করা উচিত.

8) অভ্যন্তরীণ চেম্বারটি নমুনার মধ্যবর্তী পর্যবেক্ষণের জন্য একটি আলোর উত্স দিয়ে সজ্জিত করা যেতে পারে।

9) অভ্যন্তরীণ চেম্বারটি নমুনা স্থাপন করার জন্য একটি র্যাক বা র্যাক দিয়ে সজ্জিত করা যেতে পারে, র্যাকের উপাদানটি ওজোনের সাথে প্রতিক্রিয়া দেখাবে না, পছন্দসইভাবে স্টেইনলেস স্টিল,এবং র্যাকটি এমনভাবে ডিজাইন করা উচিত যাতে এটি প্রবর্তনের উপর প্রভাবকে হ্রাস করেবায়ু-ওজোন মিশ্রণের সঞ্চালন, বিনিময় বা নির্গমন।

10) বায়ু ওজোন প্রবাহের ঘনত্ব এবং আংশিক চাপ তৈরি, পরিমাপ এবং নিয়ন্ত্রণের জন্য ডিভাইসগুলির প্রয়োজন,এবং ওজোন স্তরায়ন প্রতিরোধ যখন বায়ু ওজোন স্ট্রিম চেম্বার মধ্যে চালু করা হয়.

4ওজোন জেনারেটর:

1) ওজোন উৎপন্নকারী উৎসটি পরীক্ষার চেম্বারের বাইরে স্থাপন করা উচিত এবং গ্যাস প্রবাহের বিদেশী পদার্থগুলি যথাযথভাবে ফিল্টার করা উচিত।

২) ওজোন জেনারেটরের কনসেন্ট্রিক ইলেক্ট্রোড থাকা উচিত, যা পাতলা কাঁচের ডায়েলেক্ট্রিক দ্বারা পৃথক করা উচিত, এবং ইলেক্ট্রোডগুলির মধ্যে একটি ভোল্টেজ প্রয়োগ করা উচিত।

3) জেনারেটরটি একটি উচ্চ-ভোল্টেজ ট্রান্সফরমার দ্বারা চালিত হতে পারে যার সর্বাধিক ভোল্টেজ ব্যাপ্তি 20-30 কেভি এবং ভোল্টেজ পরিবর্তন নিয়ন্ত্রণের সাথে 8 এমএ এর বর্তমানের আউটপুট রয়েছে।উচ্চ-ভোল্টেজ ট্রান্সফরমারের সঠিকতা ±1% হওয়া উচিত.

৪) অপারেটরের সম্পূর্ণ নিরাপত্তা নিশ্চিত করার জন্য ওজোন জেনারেটর সেটটি একটি কাঠের বাক্সে ইনস্টল করা উচিত।

৫) ওজোন ঘনত্ব সরাসরি ওজোন মিটার বা ওজোন বিশ্লেষক/ওজোন ডিটেক্টর ডিভাইস ব্যবহার করে পরিমাপ করা উচিত।পরীক্ষার চেম্বারে ওজোনের ঘনত্ব 25 থেকে 500 pphm (পার্টস প্রতি মিলিয়ন) বা ppb (পার্টস প্রতি বিলিয়ন) হওয়া উচিত, এবং ওজোন মিটারের 25 থেকে 500 pphm/ppb এর একটি ঐচ্ছিক পরিসীমা থাকা উচিত

6) ওজোন ডিটেক্টর/ওজোন বিশ্লেষক ছাড়াও, রাসায়নিক পদ্ধতির জন্য প্রয়োজনীয় সমস্ত আনুষাঙ্গিক যাচাইয়ের জন্য সরবরাহ করা উচিত।

5বায়ু সরবরাহ:

1) বায়ু উৎস পরিবেশ বা সংকুচিত বায়ু সরবরাহ থেকে আসা উচিত, এবং সম্পূর্ণরূপে ফিল্টার বা ফিল্টার করা এবং বায়ু থেকে আর্দ্রতা অপসারণ একটি বায়ু শুকানোর প্রয়োজন হয়

২) পুনরায় ব্যবহারযোগ্য আর্দ্রতা সূচক জেল দিয়ে তৈরি একটি আর্দ্রতা সূচক সরবরাহ করা উচিত।

3) প্রয়োজনীয় ওজোন ঘনত্বের সাথে বায়ুর প্রবাহের হার ২৮০ লিটার/ঘন্টা থেকে ৫৬০ লিটার/ঘন্টা হওয়া উচিত এবং বায়ুর চাপ বায়ুমণ্ডলীয় চাপের চেয়ে সামান্য বেশি রাখা উচিত।

৪) নিয়ন্ত্রণ সহ প্রবাহ মিটারঃ ২ থেকে ২০ লিটার/মিনিট পরিসরে খুব সূক্ষ্মভাবে বায়ু প্রবাহ নিয়ন্ত্রন করতে সক্ষম হওয়া উচিত।

6. সার্কুলেটিং ফ্যানঃ

১) ওজোন মিশ্রণটি সঞ্চালনের জন্য, একটি বৈদ্যুতিক ফ্যান সরবরাহ করা উচিত যা পুরো পরীক্ষার সময় একটি ধ্রুবক গতি বজায় রাখতে পারে।

2) বায়ু চেম্বারের পাশের ফ্যান ব্লেডের সামনের প্রান্তে 50 মিমি থেকে পরিমাপ করা গতি 0.6 মি/সেকেন্ডের কম হতে হবে না।

3) ফ্যান মোটরটি অভ্যন্তরীণ অভ্যন্তরে স্থাপন করা উচিত নয়। ফ্যান মোটরটির অভ্যন্তরীণ গহ্বর থেকে মোটরটি বিচ্ছিন্ন করার জন্য একটি এক্সটেনশন শ্যাফ্ট বা ড্রাইভ প্রক্রিয়া থাকা উচিত।

4) ফ্যান ব্লেডগুলি বায়ু চেম্বারে অন্তর্ভুক্ত করা উচিত এবং একটি প্রতিরক্ষামূলক নেট বা গ্রিড খাঁচা দিয়ে পৃথক বা বন্ধ করা উচিত।

7গ্লাসের যন্ত্রপাতি:

1) ওজোন গ্যাস সংগ্রহ করুন এবং রাসায়নিক বিশ্লেষণ দ্বারা ওজোন ঘনত্ব নির্ধারণ করুন।

8নমুনা ক্রেটঃ

1) পরীক্ষার চেম্বারে পর্যাপ্ত আকারের একটি যান্ত্রিক ঘূর্ণনকারী ক্রেট ইনস্টল করা উচিত এবং এটিতে একটি গ্রিপ ইনস্টল করা উচিত বা নমুনাটি ফিক্সিংয়ের জন্য একটি ফ্রেম ইনস্টল করা উচিত।

2) নমুনাটি 20 মিমি/সেকেন্ড থেকে 25 মিমি/সেকেন্ডের গতিতে বায়ু প্রবাহের সাথে লম্ব সমতলে সরানো উচিত,এইভাবে যে একই নমুনা প্রতি ৮ মিনিট থেকে ১২ মিনিট পরপর পরীক্ষার চেম্বারে একই অবস্থানে পৌঁছে যায়।.

9. নিষ্কাশন সিস্টেম:

1) পরীক্ষার চেম্বারটি একটি উপযুক্ত নিষ্কাশন সিস্টেম এবং একটি অনুঘটক ডিভাইসের মতো ওজোন হ্রাস ডিভাইস দিয়ে সজ্জিত করা উচিত।

2) The exhaust system must operate in such a way that the air-ozone mixture from the test chamber must be exposed to an appropriate ozone depleting device or catalytic device so as not to introduce it into the ambient atmosphere.

10ইনপুট পাওয়ার:

কাজের ইনপুট পাওয়ার সাপ্লাই 220V+/-10%AC, এবং ফ্রিকোয়েন্সি 50Hz+/-3%।

11ক্যালিব্রেশনঃ

1) ওজোন মিটার/ওজোন বিশ্লেষক, প্রবাহ মিটার এবং তাপমাত্রা নিয়ন্ত্রক এবং পরীক্ষার চেম্বারগুলি NABL (ISO/IEC 17025) দ্বারা স্বীকৃত পরীক্ষাগার দ্বারা ক্যালিব্রেট করা উচিত

12. প্রদর্শনীঃ

১) সিপিআরআই স্পেসিফিকেশন অনুযায়ী সরঞ্জাম এবং সিস্টেম নিয়ন্ত্রণের সম্পূর্ণ অপারেশন সম্পর্কে প্রশিক্ষণ পরিচালনা করা।

২) ইনস্টলেশন এবং কমিশনিংয়ের সময় ওজোন ডিটেক্টর ডিভাইসের কার্যকারিতা রাসায়নিক পদ্ধতির মাধ্যমে প্রদর্শন এবং যাচাই করা।
