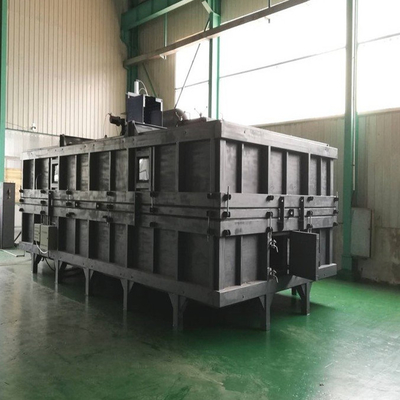

DX8785 ছাদ সিস্টেম বায়ু প্রতিরোধ পরীক্ষা মেশিন, ছাদ বায়ু প্রতিরোধ পরীক্ষা সরঞ্জাম

DX8785Rওফিং সিস্টেম বায়ু প্রতিরোধ পরীক্ষা মেশিন, ছাদ বায়ু প্রতিরোধ পরীক্ষা সরঞ্জাম

[পরীক্ষা আইটেম]স্ট্যাটিক ছাদ বায়ু প্রতিরোধ পরীক্ষা, গতিশীল ছাদ বায়ু প্রতিরোধ পরীক্ষা, ধাতব ছাদ বায়ু প্রতিরোধ উত্তোলন পরীক্ষা, ধাতব ছাদ শারীরিক বৈশিষ্ট্য।
[প্রযোজ্য মানদণ্ড]
GB/T 31543 "এক স্তরীয় ঝিল্লি ছাদ সিস্টেমের বায়ু প্রতিরোধের জন্য পরীক্ষার পদ্ধতি", JGJ 255 "আলো ছাদ এবং ধাতব ছাদ জন্য প্রযুক্তিগত বিবরণী",GB50896 "প্রোফাইলযুক্ত ধাতব শীট ইঞ্জিনিয়ারিংয়ের প্রয়োগের জন্য প্রযুক্তিগত স্পেসিফিকেশন", GB 12952 "পিভিসি জলরোধী ঝিল্লি", FM 4471 "ক্লাস I প্লেট ছাদ জন্য সার্টিফিকেশন স্ট্যান্ডার্ড", ANSI FM 4474 "পজিটিভ/নেগেটিভ চাপ পদ্ধতি দ্বারা সিমুলেটেড ছাদ সিস্টেমের জন্য বায়ু প্রতিরোধের পরীক্ষা",ETAG006: যান্ত্রিকভাবে সংযুক্ত নমনীয় ছাদ জলরোধী ঝিল্লি সিস্টেমের জন্য ইউরোপীয় প্রযুক্তিগত সার্টিফিকেশন নির্দেশিকা>
[টেকনিক্যাল প্যারামিটার]
● বায়ু চাপ নিয়ন্ত্রণ পরিসীমাঃ -১০,০০০Pa~১০,০০০Pa, নির্ভুলতাঃ ০.৫%
● বায়ু প্রবাহ পরীক্ষার পরিসীমাঃ 0 ~ 360m3/h, নির্ভুলতাঃ 2.5%
● জল প্রবাহ পরীক্ষার পরিসীমাঃ 0 ~ 6500L / ঘন্টা (ঐচ্ছিক), নির্ভুলতাঃ গ্রেড 2।5
● স্থানচ্যুতি পরীক্ষার পরিসীমাঃ 0 ~ 80 মিমি, নির্ভুলতাঃ গ্রেড 0।1
● চাপ পালস প্রক্রিয়া সময় নিয়ন্ত্রণ বিচ্যুতিঃ বুস্টঃ 0.7 ~ 1.0s, অবিচ্ছিন্নঃ 2 ~ 3s, buck: ≥4s
● চক্রের সংখ্যাঃ নির্বিচারে সেট করা যায়, এবং ফ্রিকোয়েন্সি নিয়ন্ত্রণের নির্ভুলতা 100%
● সর্বোচ্চ নমুনার আকারঃ ৭৩০০×৩৭০০ মিমি
● সর্বাধিক নেতিবাচক বায়ু লোডের ডিজাইন মানটি স্বতঃস্ফূর্তভাবে সেট করা যেতে পারে, এবং চাপ প্রক্রিয়ার ডিফল্ট পদ্ধতিটি স্ট্যান্ডার্ড পদ্ধতি,এবং চাপ প্রক্রিয়া প্রোগ্রামের বিস্তৃত প্রয়োজনীয়তা কৃত্রিমভাবে কাস্টমাইজ করা যেতে পারে.
● পাওয়ার সাপ্লাই প্রয়োজনীয়তাঃ এসি 380V, 65kW
● মেঝে স্থানঃ দৈর্ঘ্য×প্রস্থ×উচ্চতা=১০৫০০×৬৫০০×৪৮০০ মিমি

ধাতব ছাদ বায়ু চাপ প্রতিরোধ পরীক্ষা মেশিন
মানদণ্ড:
GB/T 15227-2007
GB/T 34555-2017
গুয়াংডং প্রদেশের স্ট্যান্ডার্ড ডিবিজে/টি ১৫-১৪৮-২০১৮ "শক্তিশালী বাতাসের ঝুঁকিপূর্ণ এলাকায় ধাতব ছাদের জন্য প্রযুক্তিগত বিধিমালা"
কানাডিয়ান স্ট্যান্ডার্ড A123.21-04 "যান্ত্রিকভাবে সংযুক্ত ঝিল্লি_ডাচিং সিস্টেমগুলির গতিশীল বায়ু উত্তোলনের প্রতিরোধের জন্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি"
অস্ট্রেলিয়ান স্ট্যান্ডার্ড এএস ৪০৪০.৩-২০১৮ "ফিল্ড ছাদ এবং প্রাচীর আবরণ পরীক্ষার পদ্ধতি পদ্ধতি ৩ঃ ঘূর্ণিঝড় অঞ্চলে বায়ুর চাপের প্রতিরোধ ক্ষমতা"
পাতলা ছাদ এবং প্রাচীরের আচ্ছাদনের জন্য পরীক্ষার পদ্ধতি পার্ট 3: হারিকেন এলাকায় বায়ু চাপের প্রতিরোধের
যুক্তিঃ
দুটি স্ট্যাটিক চাপ বাক্স গৃহীত হয়, এবং ধাতু ছাদ মাঝখানে স্যান্ডউইচ করা হয়;স্বাধীন চাপ উত্পাদন বায়ু উৎস এবং পাইপলাইন সিস্টেম এবং জলপথ সিস্টেমের সাথে সংযোগ করে, প্রধান ফাংশনটি হল বিল্ডিংয়ের ধাতব ছাদের বায়ু tightness এবং জল tightness, সেইসাথে স্ট্যাটিক বায়ু লোড এবং গতিশীল বায়ু লোড কর্মক্ষমতা কর্মক্ষমতা পরীক্ষা সম্পন্ন,এবং ধাতু ছাদ কাঠামোর ভিতরে প্রতিটি স্তর রিয়েল টাইম বায়ু চাপ পর্যবেক্ষণ সম্পন্ন.
প্রধান বৈশিষ্ট্যঃ
সমসাময়িক উন্নত শিল্প কম্পিউটার বিতরণ নিয়ন্ত্রণ প্রযুক্তি (ডিসিএস), ফ্যান এসি ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ প্রযুক্তি গ্রহণ এবং একীভূত করা।বুদ্ধিমান যন্ত্র যোগাযোগ প্রযুক্তি, বুদ্ধিমান ভ্যালভ ড্রাইভ প্রযুক্তি, কম্পিউটার স্বয়ংক্রিয় নিয়ন্ত্রণ প্রযুক্তি, গ্রাফিক্স প্রযুক্তি, রিয়েল টাইম ডাটাবেস প্রযুক্তি;
কম্পিউটার মনিটরিং সফটওয়্যার সিস্টেমে গতিশীল এবং বাস্তবসম্মত গ্রাফিক প্রদর্শন, মসৃণ এবং সঠিক প্রক্রিয়া নিয়ন্ত্রণ, সমৃদ্ধ ডেটা অনুসন্ধান এবং মুদ্রণ এবং বন্ধুত্বপূর্ণ ম্যান-মেশিন ডায়লগ রয়েছে;
এটিতে সঠিক তথ্য, স্বয়ংক্রিয় নিয়ন্ত্রণ, সহজ অপারেশন, স্থিতিশীলতা এবং নির্ভরযোগ্যতার বৈশিষ্ট্য রয়েছে এবং ব্যর্থতার মধ্যে দীর্ঘ গড় সময় রয়েছে;
বায়ু চাপ পরিমাপের পরিসীমাঃ
সর্বাধিক বায়ু চাপ পরিসীমা (স্ট্যাটিক/ডাইনামিক): -১৫০০০Pa~১৫০০০Pa;
বায়ু tightness পরীক্ষা বায়ু চাপ পরিমাপ পরিসীমাঃ -1000Pa ~ 1000Pa;
চাপ নির্ভুলতা শ্রেণিঃ 0.5 শ্রেণি;
স্থানচ্যুতি পরীক্ষার পরিসীমাঃ ০-৫০-০-১০০;
স্থানচ্যুতি পরীক্ষার নির্ভুলতাঃ ±0.1 মিমি;
নিয়ন্ত্রণ সূচকঃ
1) বায়ু চাপ প্রতিরোধের সনাক্তকরণঃ
A. বিকৃতি সনাক্তকরণঃ চাপ নিয়ন্ত্রণের লক্ষ্যমাত্রার ±1.5%;
B. প্রস্তুতিমূলক চাপ এবং পুনরাবৃত্তি চাপ সনাক্তকরণঃ চাপ নিয়ন্ত্রণের লক্ষ্য মানের ± 1.5%;
C. গ্রেডিং এবং ইঞ্জিনিয়ারিং পরীক্ষাঃ চাপ নিয়ন্ত্রণের লক্ষ্যমাত্রার ± 2%;
2) বায়ু চাপের পরিবর্তন সনাক্তকরণঃ চাপ নিয়ন্ত্রণের লক্ষ্য মানের ± 2%;
মনিটরিং সফটওয়্যারঃ বুদ্ধিমান অপারেশন সফটওয়্যারের মাধ্যমে পরীক্ষাগারে প্রতিটি লোড ডেটার পরিবর্তনগুলি স্বজ্ঞাত, দক্ষ এবং সুবিধাজনকভাবে প্রদর্শিত এবং প্রক্রিয়া করা যেতে পারে।স্ট্যাটিক লোডের প্রতিটি স্তরের প্রকৃত বিকৃতি মান যখন চাপ স্যাচুরেটেড হয়, এবং প্রতিটি স্তরের চাপ শূন্য হলে অবশিষ্ট পরিবর্তন মান পর্যবেক্ষণ করতে 2 ক্লিক করুন।

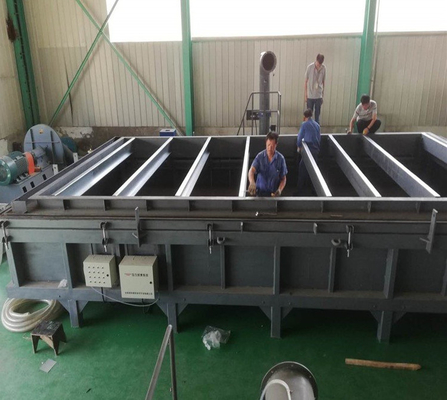

2. স্ট্যাটিক চাপ বাক্স পাইপলাইন সঙ্গে সংযুক্ত করা হয়
স্ট্যাটিক চাপ বাক্স দুটি উপরের এবং নীচের বাক্সের সমন্বয়ে গঠিত, নীচের বাক্সটি একটি সিল করা বাক্স, যা স্থিরভাবে মাটিতে ইনস্টল করা হয়,এবং নমুনার ফ্রেমটি নমুনার ইনস্টলেশনের জন্য নীচের কেসিংয়ে স্থাপন করা হয়; উপরের বাক্সটি খোলা, উত্তোলন করা এবং একটি ক্রেনের সাহায্যে সরানো হয়, এবং নীচের বাক্সটি বায়ু পাইপলাইনের সাথে সংযুক্ত থাকে,এবং উপরের বাক্সটি একটি পৃথকযোগ্য ইস্পাত পাইপ দিয়ে স্থির বায়ু চাপ পাইপলাইনের সাথে সংযুক্ত করা যেতে পারে;
3সিস্টেম নিয়ন্ত্রণ নীতি
এটি শিল্প কম্পিউটার, পিএলসি প্রোগ্রামযোগ্য নিয়ামক এবং বুদ্ধিমান যন্ত্র দুই স্তরের কম্পিউটার বিতরণ পর্যবেক্ষণ সিস্টেম গ্রহণ করে,যা সনাক্তকরণ প্রক্রিয়ার স্বয়ংক্রিয় নিয়ন্ত্রণের কাজ করে, সনাক্তকরণ তথ্যের স্বয়ংক্রিয় সংগ্রহ, সনাক্তকরণ প্রতিবেদন তৈরি এবং মুদ্রণ, এবং ঐতিহাসিক তথ্য অনুসন্ধান।
4বায়ু চাপ সংকেত সংগ্রহ
বিভিন্ন ক্ষমতা ছয় চাপ ট্রান্সমিটার ব্যবহার করা হয়, যথাঃ
1. উপরের স্ট্যাটিক চাপ বাক্সের চাপ পরিমাপ করুন, 2 চাপ ট্রান্সমিটার;
2. নিম্ন স্ট্যাটিক চাপ বাক্সের চাপ পরিমাপ করুন, 1 চাপ ট্রান্সমিটার;
3. নমুনার বাইরের পৃষ্ঠ এবং অভ্যন্তরীণ স্তর মধ্যে চাপ পরিমাপ, 2 চাপ ট্রান্সমিটার;
4বায়ুরোধী চাপ পরিমাপঃ 1 চাপ ট্রান্সমিটার;
বায়ু চাপ পরীক্ষার তথ্যের সঠিকতা নিশ্চিত করার জন্য উচ্চ এবং নিম্ন চাপের অধীনে ট্রান্সমিটারের চাপের তথ্য এবং প্রতিক্রিয়া গতি নিশ্চিত করা।
5. বিকৃতি এবং স্থানচ্যুতি সংকেত অর্জন
পনেরটি স্থানচ্যুতি সেন্সর ব্যবহার করা হয়, এবং 24-বিট ডেটা সংগ্রহ সরঞ্জাম সংরক্ষিত হয়, যার মধ্যে রয়েছেঃ
1) 0 ~ 50mm পরিসীমা 10 টুকরা;
2) 0 ~ 100mm পরিসীমা 5 টুকরা;
বায়ু চাপ বিকৃতি পরীক্ষার তথ্যের সঠিকতা নিশ্চিত করার জন্য একটি পর্যাপ্ত বড় বিকৃতি পরিসরে স্থানচ্যুতি পরিমাপের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করা যেতে পারে।
6. বায়ু উৎস এবং বায়ু চাপ উত্পাদন এবং সমন্বয়
স্বতন্ত্র উচ্চ গতির সেন্ট্রিফুগাল ফ্যান গ্রহণ করা হয়, এবং উচ্চ ক্ষমতা centrifugal ফ্যান বড় permeable বায়ু প্রবাহ অধীনে অভিন্ন বায়ু চাপ প্রদান করার জন্য উপরের স্ট্যাটিক চাপ বাক্সে সংযুক্ত করা হয়,এবং আউটলেট স্ট্যাটিক চাপ ±15000Pa এর কম নয়;
বায়ুর চাপ সামঞ্জস্যের সর্বনিম্ন রেজোলিউশন 10Pa এবং বায়ুর চাপের সর্বনিম্ন রেজোলিউশন 10Pa এবং সরঞ্জামটি চালু হওয়ার সময় বিদ্যুৎ নেটওয়ার্কে কোনও প্রভাব ফেলে না,কম শব্দ এবং কম কম্পন সহ, এবং 30 ~ 50% দ্বারা শক্তি সংরক্ষণ করতে পারেন। ডিভাইসের ভালভ actuator বৈদ্যুতিক servo নিয়ন্ত্রণ প্রযুক্তি গ্রহণ, সিস্টেম কর্মক্ষমতা স্থিতিশীল, উচ্চ গতির এবং নিয়ন্ত্রণ নির্ভুলতা উচ্চ,যা পরীক্ষার সরঞ্জামের প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে.
7. ইতিবাচক এবং নেতিবাচক চাপ বিপরীত সিস্টেম
সরঞ্জামটি একটি অনন্য ধনাত্মক এবং নেতিবাচক চাপ বিপরীত ডিভাইস গ্রহণ করে, যা নমনীয় এবং নির্ভরযোগ্য, এবং বায়ু চাপের ধনাত্মক এবং নেতিবাচক চাপ রূপান্তর উপলব্ধি করে।
8. বায়ুরোধী এবং জলরোধী সনাক্তকরণ সিস্টেম
এই সরঞ্জামটিতে একটি বায়ুরোধী এবং জলরোধী সনাক্তকরণ ব্যবস্থা রয়েছে, যা একটি জল পাম্প, একটি জল প্রবাহ মিটার, একটি জল পাইপলাইন এবং একটি নল দিয়ে সজ্জিত;এনিমোমিটার এবং সংশ্লিষ্ট পরিমাপ লাইন ধাতু ছাদ বায়ু tightness এবং জল tightness পরীক্ষা করতে পারেন.
দ্রষ্টব্যঃ উপরের কনফিগারেশনটি শুধুমাত্র রেফারেন্সের জন্য, যদি মডেলটিতে কোনও পরিবর্তন হয় তবে প্রকৃত সাইটের পরিস্থিতি প্রাধান্য পাবে।

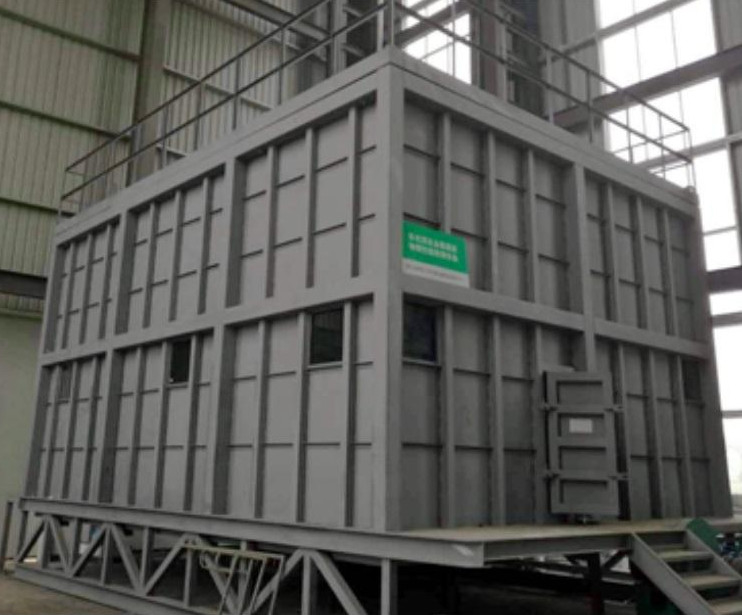

পর্দা প্রাচীরের চার নম্বর পারফরম্যান্স টেস্টঃ
1বায়ু চাপ বিকৃতি কর্মক্ষমতা, বায়ু অনুপ্রবেশ কর্মক্ষমতা, বৃষ্টির জল অনুপ্রবেশ কর্মক্ষমতা এবং সমতল সামগ্রী বিকৃতি কর্মক্ষমতা;
2. গ্লাসের পর্দা দেয়ালের বায়ু চাপ প্রতিরোধের পরীক্ষাঃ এটি স্বাভাবিক ব্যবহারের ফাংশন বজায় রাখার এবং তার উপর উল্লম্ব বায়ু লোডের কর্মের অধীনে কোনও ক্ষতি না করার ক্ষমতা বোঝায়।
3. গ্লাস পর্দা প্রাচীর বায়ু tightness কর্মক্ষমতা পরীক্ষাঃ বায়ু চাপের কার্যক্রম অধীনে খোলা অংশ বন্ধ করা হয় যখন পর্দা প্রাচীর মাধ্যমে বায়ু পাস প্রতিরোধ কর্মক্ষমতা বোঝায়;
4. গ্লাসের পর্দা দেয়ালের জলরোধী কার্যকারিতা পরীক্ষাঃ জলরোধীতা পর্দা দেয়ালের ব্যবহারের কার্যকারিতা এবং জীবনের সাথে সম্পর্কিত এবং বিল্ডিংয়ের গুরুত্বের সাথে সম্পর্কিত,ব্যবহারের ফাংশন এবং অবস্থানের আবহাওয়া, এবং 10 মিনিটের গড় বায়ুর চাপকে শ্রেণিবদ্ধকরণের ভিত্তিতে ব্যবহার করা হয়;
5. গ্লাস পর্দা প্রাচীরের সমতল বিষয়বস্তুর বিকৃতি কর্মক্ষমতা সনাক্তকরণঃএটি বায়ু লোড বা ভূমিকম্পের শিকার হওয়ার পরে বিল্ডিংয়ের বিভিন্ন তলগুলির আপেক্ষিক স্থানচ্যুতির কারণে পরবর্তী বিকৃতির কারণে হয়;
