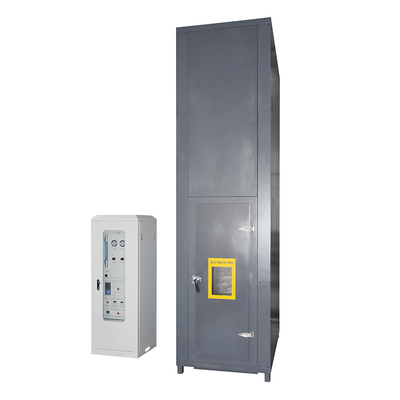

DX8349ডব্লিউআইআর এবং ক্যাবল ব্যান্ডেজ জ্বলন পরীক্ষাসরঞ্জাম

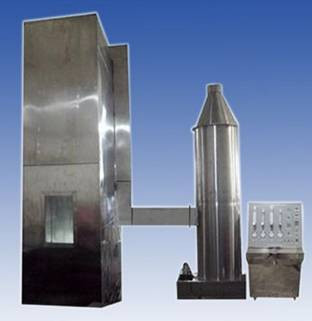

প্রয়োগের ক্ষেত্রঃউল্লম্বভাবে ইনস্টল করা বন্ডড তার, তার বা অপটিক্যাল ক্যাবলগুলির নির্দিষ্ট অবস্থার অধীনে উল্লম্ব শিখা ছড়িয়ে দেওয়ার ক্ষমতা মূল্যায়নের জন্য ব্যবহৃত হয়,ব্যবহারের সময় ধোঁয়া ও ধুলো অপসারণের টাওয়ারের সাথে সহযোগিতা করার প্রয়োজনপুরো মেশিনটি বিভিন্ন অংশ নিয়ে গঠিত, যার মধ্যে একটি পরীক্ষার চেম্বার, বায়ু উত্স, ইস্পাত সিঁড়ি, নির্গমন বিশুদ্ধকরণ ব্যবস্থা, জ্বালানী উত্স ইত্যাদি রয়েছে।

মানদণ্ডের সাথে সামঞ্জস্যপূর্ণঃ GB/T18380.31-2008 এবং IEC60332-3-10-2018 "জ্বলন্ত অবস্থার অধীনে তারের এবং অপটিক্যাল তারের জন্য অগ্নি পরীক্ষা - অংশ 31:'গুচ্ছযুক্ত তার এবং তারের উল্লম্ব ইনস্টলেশনের জন্য পরীক্ষার যন্ত্রপাতি', এবং GB/T18380.32-2008/IEC60332-3-21 পূরণ করতে পারেঃ21২০০০ "ক্যাবল এবং অপটিক্যাল ক্যাবলগুলির জন্য অগ্নি পরীক্ষাগুলি অগ্নির অবস্থার অধীনে - পার্ট ৩২ঃ গ্রুপযুক্ত তারের উল্লম্ব ইনস্টলেশন এবং ক্যাবলের উল্লম্ব ছড়িয়ে পড়া পরীক্ষা A F / R শ্রেণি" GB/T18380.৩৩-২০০৮/আইইসি ৬০৩৩২-২২২০০০ "জ্বলন্ত অবস্থার অধীনে তারের এবং অপটিক্যাল তারের জন্য অগ্নি পরীক্ষা - অংশ ৩৩ঃ উল্লম্বভাবে ইনস্টল করা বন্ডযুক্ত তার এবং তারের জন্য উল্লম্ব শিখা ছড়িয়ে পড়ার পরীক্ষা - ক্লাস এ", GB/T18380.35-2008/আইইসি 60332-3-24২০০০ "জ্বলন্ত অবস্থার অধীনে তারের এবং অপটিক্যাল তারের জন্য অগ্নি পরীক্ষা - অংশ ৩৫ঃ উল্লম্বভাবে ইনস্টল করা ব্যান্ডেলড তার এবং তারের জন্য উল্লম্ব শিখা ছড়িয়ে পড়ার পরীক্ষা - ক্লাস সি" GB/T18380.৩৬-২০০৮/আইইসি ৬০৩৩২-২৫২০০০ "ক্যাবল এবং অপটিক্যাল ক্যাবলগুলির জন্য অগ্নি পরীক্ষাগুলি অগ্নির অবস্থার অধীনে - অংশ ৩৬ঃ উল্লম্বভাবে ইনস্টল করা bundled তারের এবং তারের জন্য অগ্নি ছড়িয়ে পরীক্ষা - ক্লাস ডি"।

টেকনিক্যাল প্যারামিটারঃ

1পরীক্ষার বাক্সঃ পরীক্ষামূলক ডিভাইসটি একটি স্ব-ধারণকারী বাক্স হওয়া উচিত যার প্রস্থ (1000±100) মিমি, গভীরতা (2000±100) মিমি এবং উচ্চতা (4000±100) মিমি।পরীক্ষার চেম্বারের পিছনের দেয়াল এবং উভয় পক্ষের তাপ স্থানান্তর সহগ প্রায় 0 হওয়া উচিত.7W? M-2? K-1 তাপ নিরোধক, 1.5mm পুরু USU304 স্টেইনলেস স্টীল প্লেট, 65mm পুরু নিরোধক খনিজ ফাইবার মাঝখানে আবৃত, এবং 1.5mm পুরু USU304 স্টেইনলেস স্টীল প্লেট বাইরে

2বায়ু উৎসঃ

বায়ু ইনলেট একটি ডিজিটাল বায়ু গতি anemometer দিয়ে সজ্জিত করা হয়, এবং বায়ু গ্যাস প্রবাহ হার (5000 ± 500) L / মিনিট।

পরীক্ষার সমাপ্তির পরেঃ যদি নমুনাটি আগুন বন্ধ করার এক ঘন্টা পরেও জ্বলছে, তবে একটি অ্যালার্ম এবং একটি ডিভাইস রয়েছে যা জ্বালানির জোর করে বন্ধ করার জন্য বৃষ্টি ব্যবহার করে।

3. ইস্পাত সিঁড়ি প্রকারঃ প্রস্থ (500±5) মিমি, স্ট্যান্ডার্ড ইস্পাত সিঁড়ি প্রস্থ (800±10) মিমি, প্রশস্ত ইস্পাত সিঁড়ি উপাদান USU304 স্টেইনলেস গোলাকার ইস্পাত

4. নির্গমন বিশুদ্ধকরণ ডিভাইসঃ

পরীক্ষার বাক্সের উপরের অংশটি একটি ডিজিটাল এনিমোমিটার দিয়ে সজ্জিত যাতে নিশ্চিত করা যায় যে বাতাসের গতি 8M/S এর চেয়ে কম এবং পরীক্ষার বাক্সের অভ্যন্তরে বায়ু প্রবাহকে প্রভাবিত করবে না।

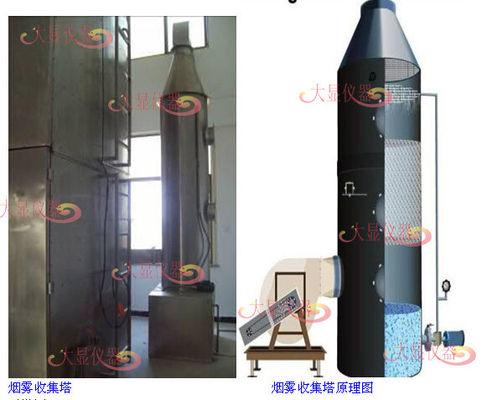

ধোঁয়া সংগ্রহ এবং ধোঁয়া এবং ধুলো ধোয়া ডিভাইসঃ SUS304 স্টেইনলেস স্টীল, একটি ব্যাসার্ধ 800mm এবং একটি উচ্চতা 3500mm।

জ্বালানীর উৎস

1. প্রকারঃ জ্বালানি উৎস এক বা দুটি বেল্ট টাইপ প্রোপেন গ্যাস nozzles এবং তাদের সঙ্গে প্রবাহ মিটার এবং Venturi মিশুক অন্তর্ভুক্ত করা উচিত।অগ্নি সরবরাহ পৃষ্ঠ একটি সমতল ধাতু প্লেট 242 গর্ত সঙ্গে একটি ব্যাসার্ধ সঙ্গে ড্রিল করা উচিত 1.32 মিমি, যার কেন্দ্রের দূরত্ব ৩.২ মিমি। এই গর্তগুলি তিনটি ধাপে ধাপে সাজানো হয়েছে, প্রতিটি সারিতে ৮১, ৮০ এবং ৮১, নামমাত্র আকারে ২৫৭×৪.৫ মিমি পরিসরের মধ্যে বিতরণ করা হয়েছে। এছাড়াও,ফ্লেমথ্রোয়ারের উভয় পাশে ছোট ছোট গর্তের একটি সারি খোলা হয়প্রতিটি স্প্রে ল্যাম্প প্রোপেন এবং বায়ুর প্রবাহের হার নিয়ন্ত্রণের জন্য সঠিক ডিভাইস দিয়ে সজ্জিত করা উচিত।ঘূর্ণমান প্রবাহ মিটার বা ভর প্রবাহ মিটার ব্যবহার করা যেতে পারে

2. জ্বালানীর উৎস অবস্থান নলটি অনুভূমিকভাবে স্থাপন করা উচিত, ক্যাবল নমুনার সামনের পৃষ্ঠ থেকে (75±5) মিমি দূরে, পরীক্ষার বাক্সের নীচে (600±5) মিমি দূরে,এবং ইস্পাত সিঁড়ির অক্ষের সাথে সমান্তরালস্প্রে ল্যাম্পের ইগনিশন পয়েন্টটি স্টিলের সিঁড়ির দুটি অনুভূমিক বারের মাঝখানে এবং নমুনার নীচের প্রান্ত থেকে কমপক্ষে 500 মিমি দূরে অবস্থিত হওয়া উচিত।

টেকনিক্যাল প্যারামিটারঃ

1পরীক্ষার বাক্সের ভিতরের আকার 1000 (W) X2000 (D) X4000 (H) মিমি, মাঝখানে একটি খনিজ উল উপাদান বাক্স ভরাট

2বাক্সের নীচে 800 (W) X400 (D) মিমি একটি বায়ু ইনপুট স্পেস রয়েছে, যা সামনের দেয়াল থেকে 150 মিমি দূরে

3. উপরের নিষ্কাশন স্থান 300 (W) X1000 (D) মিমি

4. প্রশস্ত স্টেইনলেস স্টীল সিঁড়ি আকার 500 (W) X3500 (H), 1 টুকরা

5স্ট্যান্ডার্ড স্টেইনলেস স্টীল সিঁড়ি আকার 800 (W) X3500 (H), 1 টুকরা

6. দুটি স্ট্যান্ডার্ড প্রোপেন বার্নার ডিভাইস

7দুইটা ভেন্টুরি গ্যাস মিশ্রণ যন্ত্র।

8. প্রেসারমিটার এবং চাপ হ্রাসকারী ভালভ ডিভাইস, প্রোপেন এবং বায়ু চাপ 0.1Mpa এ সামঞ্জস্য করতে সক্ষম

9. একটি ঘূর্ণন প্রবাহ মিটার ব্যবহার করে গ্যাস প্রবাহ হার সামঞ্জস্য এবং সেটিং

10. বক্স ব্যবহারকারীদের উপরে পরিদর্শন করার জন্য ইস্পাত সিঁড়ি এবং রেলিং প্রদান করে

11. একটি বল ভালভ দিয়ে সজ্জিত যা ম্যানুয়ালি বায়ু উৎস বন্ধ করতে পারেন

12. স্বয়ংক্রিয়ভাবে জ্বলন পরীক্ষা সময় সেট করুন এবং স্বয়ংক্রিয়ভাবে যে সময় গ্যাস উৎস বন্ধ

13. বাক্সের অভ্যন্তরীণ দেয়ালে থার্মোকপল বাক্সের ভিতরে তাপমাত্রা প্রদর্শন করতে পারেন

14জ্বলন চেম্বারের বাইরের মাত্রাঃ ১১২০ (ডাব্লু) এক্স২১৯৫ (ডি) এক্স৫০৭৭ (এইচ) মিমি

15কন্ট্রোল বক্সের বাইরের মাত্রাঃ 1280 (W) X770 (D) X1200 (H) মিমি

16বিদ্যুৎ সরবরাহঃ এসি 220V, 50/60Hz, 2A

17গ্যাস উত্সঃ প্রোপেন, বায়ু (গ্রাহক নিজেই সরবরাহ করেন)
