DX8422 ক্যাবল এবং অপটিক্যাল ক্যাবল লাইন অখণ্ডতা জ্বলন পরীক্ষা মেশিন

মানদণ্ডের সাথে সামঞ্জস্যপূর্ণঃ ক্যাবল এবং অপটিক্যাল ক্যাবল লাইনের অখণ্ডতার জন্য অগ্নি প্রতিরোধের পরীক্ষার মেশিন GB/T19216.11-2003/IEC60331-11:১৯৯৯ "ক্যাবল এবং অপটিক্যাল ক্যাবলগুলির লাইনের অখণ্ডতা পরীক্ষা - অংশ ১১: পরীক্ষার যন্ত্র - কমপক্ষে ৭৫০ ডিগ্রি সেলসিয়াস তাপমাত্রা সহ পৃথক অগ্নি সরবরাহের নকশা, GB/T19216.21-2003/IEC 60331-21 এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণঃ১৯৯৯ "ক্যাবল এবং অপটিক্যাল ক্যাবলগুলির লাইনের অখণ্ডতা পরীক্ষা - অগ্নির অবস্থার অধীনে - পার্ট 21: পরীক্ষার পদ্ধতি এবং প্রয়োজনীয়তা - 0.6/1.0kV এবং তারের নীচে নামমাত্র ভোল্টেজের সাথে তারের" এবং GB/T19216.23-2003/IEC 60331-23:১৯৯৯ "ক্যাবল এবং অপটিক্যাল ক্যাবলগুলির লাইনের অখণ্ডতা পরীক্ষা - অগ্নির অবস্থার অধীনে - পার্ট 21: পরীক্ষার পদ্ধতি এবং প্রয়োজনীয়তা - ডেটা ক্যাবল" GB/T19216.25-2003/IEC 60331-25:1999 "ক্যাবল এবং অপটিক্যাল ক্যাবলগুলির লাইনের অখণ্ডতা পরীক্ষার অগ্নি অবস্থার অধীনে - অংশ 21:পরীক্ষার পদ্ধতি এবং প্রয়োজনীয়তা - অপটিক্যাল ক্যাবলের পরীক্ষার মানদণ্ডের প্রয়োজনীয়তা.

জ্বলন চেম্বারের নকশা (চিত্র 1 এবং চিত্র 2 দেখুন) গ্রাহকদের জন্য দুটি পদ্ধতি গ্রহণ করেঃ

1. প্রথম পদ্ধতিটি ইট দেয়াল নির্মাণ ব্যবহার করা হয়, এবং আমাদের কোম্পানি একটি নকশা পরিকল্পনা প্রস্তাবিত এবং পেশাদার প্রকৌশলী পাঠানো হয়েছে সাইটে নির্মাণ নির্দেশিকা প্রদান;
2. দ্বিতীয় পদ্ধতিটি হ'ল উপযুক্ত উপকরণগুলি ব্যবহার করে এটি কোণ লোহার ব্র্যাকেটে সংযুক্ত করা যাতে পুরো ঘন ঘন জ্বলন চেম্বারটি তৈরি হয়।

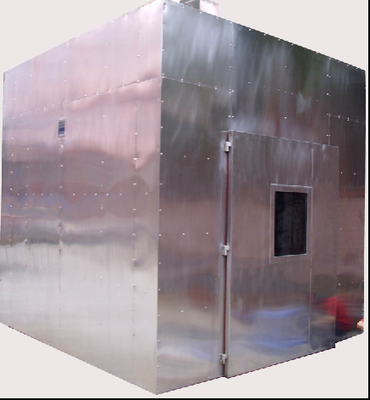

3. জ্বলন চেম্বার আকারঃ 3M x 3M x 3M, মোট 27 কিউবিক মিটার। গ্রাহকের দ্বারা নির্বাচিত ইট প্রাচীর কাঠামো বা স্টিল প্লেট কাঠামো হতে পারে
4. নমুনা ধারকঃ নমুনাটি প্রায় 150 মিমি অভ্যন্তরীণ ব্যাসের দুটি বা তিনটি ধাতব রিং দ্বারা সমর্থিত

জ্বলন চেম্বারের নকশা (চিত্র 1 এবং চিত্র 2 দেখুন) গ্রাহকদের জন্য দুটি পদ্ধতি গ্রহণ করেঃ

মাত্রা এককঃ মিমি (অনুমোদন ছাড়াই মাত্রা আনুমানিক মান)

জ্বলন ডিভাইসঃ

1. স্প্রে ল্যাম্পঃ একটি রিবন প্রোপেন গ্যাস স্প্রে ল্যাম্প যার নামমাত্র দৈর্ঘ্য 500 মিমি এবং প্রস্থ 15 মিমি, একটি ভেন্টুরি মিক্সার দিয়ে সজ্জিত। এর নামমাত্র ব্যাসার্ধ 1 এর সাথে তিনটি সারি ডোজ রয়েছে।32mm এবং একটি কেন্দ্র দূরত্ব 3.২ মিলিমিটার গর্ত।

2প্রবাহ মিটার: বায়ু প্রবাহ মিটারঃ 80L/min; প্রোপেন প্রবাহ মিটারঃ 5L/min

3স্প্রে ল্যাম্প নিয়ন্ত্রণ ব্যবস্থার মধ্যে রয়েছেঃ চাপ নিয়ন্ত্রক ভালভ, পাইজো ইলেকট্রিক ইগনিটর, অগ্নি নির্বাপক যন্ত্র, তাপমাত্রা নিয়ন্ত্রণ থার্মোকপল,গ্যাস উৎস (আপনার কোম্পানির দ্বারা সরবরাহ করা), নিয়ন্ত্রক ভালভ, ইগনিশন ডিভাইস, গ্যাস পাইপলাইন, ফ্লো মিটার, ভেন্টুরি মিশ্রণকারী, স্প্রে ল্যাম্প, বল ভালভ, বায়ু পাইপলাইন, সংকুচিত বায়ু সিলিন্ডার (ব্যবহারকারী স্বয়ংক্রিয়ভাবে সরবরাহ করেন)

4টাইমারঃ 0~99.99s/m/h, নির্বিচারে সেট করা যাবে

5অটোম্যাটিক ইগনিশন জন্য ইগনিশন ডিভাইস

6. তাপমাত্রা নিয়ামকঃ দুটি তাপমাত্রা পর্যবেক্ষণ অংশ গঠিত, 0 ~ 1000 °C তাপমাত্রা পরিসীমা সঙ্গে এবং অবাঞ্ছিতভাবে সেট করা যেতে পারে।

মাত্রা এককঃ মিমি

সমস্ত মাত্রা ত্রুটি ± 5%

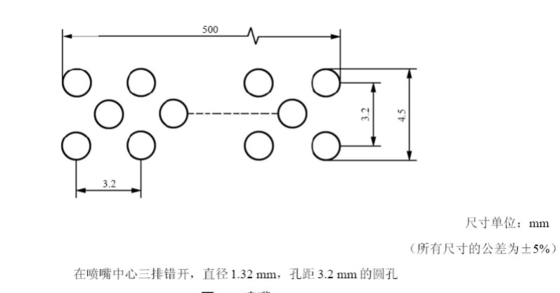

নলটির কেন্দ্রে ১.৩২ মিমি ব্যাসার্ধ এবং ৩.২ মিমি ব্যবধানের তিনটি সারি বৃত্তাকার গর্ত রয়েছে।

স্ট্যান্ডার্ড অনুসারেঃ জাতীয় মান GB/T19216.11-2003 IEC60331-11 অনুযায়ী নির্মিত এবং উত্পাদিত।

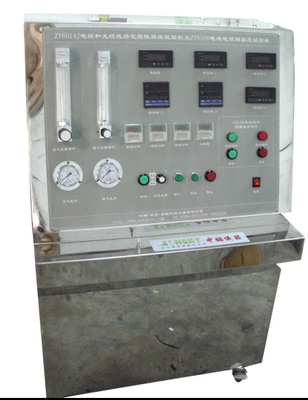

প্রয়োগের ক্ষেত্রঃ নির্দিষ্ট আগুনের উত্স এবং সময়ের অধীনে নির্দিষ্ট অবস্থার অধীনে ক্যাবল এবং তারের অবিচ্ছিন্নভাবে কাজ করার ক্ষমতা পরীক্ষা করতে ব্যবহৃত হয়।পরীক্ষার যন্ত্রটি পরীক্ষার এবং নিয়ন্ত্রণের অংশগুলির একটি সমন্বিত নকশায় গঠিত. পরীক্ষার চেম্বারের বাইরের শেল এবং গুরুত্বপূর্ণ উপাদানগুলি স্টেইনলেস স্টিলের তৈরি এবং ধোঁয়া এবং গ্যাসের ক্ষয় প্রতিরোধী। নিয়ন্ত্রণ সিস্টেমের একটি উচ্চ ডিগ্রি অটোমেশন রয়েছে,স্বয়ংক্রিয় জ্বালানি সহ, টাচ স্ক্রিন প্রদর্শন, সুবিধাজনক পর্যবেক্ষণ এবং রেকর্ডিং, এবং স্থিতিশীল এবং নির্ভরযোগ্য ব্যবহার।

জ্বলন পরীক্ষা করার জন্য গ্যাস উত্সঃ 95% এর বেশি বিশুদ্ধতার সাথে প্রোপেন গ্যাস বা তরলীকৃত পেট্রোলিয়াম গ্যাস ব্যবহার করে (ব্যবহারকারী সরবরাহ করেছেন) ।

বার্নার একটি বেল্ট টাইপ প্রোপেন গ্যাস nozzle একটি Venturi মিশুক সঙ্গে, 500mm একটি nozzle দৈর্ঘ্য এবং 15mm একটি প্রস্থ সঙ্গে হয়। nozzle উপর ছোট গর্ত, একটি ব্যাসার্ধ সঙ্গে 3 সারি আছে 1.৩২ মিমি এবং ৩.২ মিমি দূরত্ব।

নলটি বাক্সের নীচে থেকে কমপক্ষে ২০০ মিমি এবং বাক্সের দেয়াল থেকে কমপক্ষে ৩০০ মিমি দূরে থাকা উচিত (বক্সটি আলাদাভাবে সজ্জিত করা উচিত) ।

ধাতব রিংয়ের অভ্যন্তরীণ ব্যাস প্রায় ১৫০ মিমি।

ডাবল ফ্লো মিটার এবং চাপ নিয়ন্ত্রণের সাথে সজ্জিত, প্রতি ঘন্টায় 0.5-5 ঘনমিটার বায়ু প্রবাহ মিটার পরিসীমা এবং প্রতি ঘন্টা 0.1-1 ঘনমিটার গ্যাস প্রবাহের পরিসীমা সহ।তাপমাত্রা পরিমাপ যন্ত্র (কে-টাইপ থার্মোকপল) দিয়ে সজ্জিত, (750+50 °C, -0 °C) অবস্থার অধীনে, 10 মিনিটের জন্য জ্বলতে হবে এবং দুটি থার্মোকপলগুলির মধ্যে তাপমাত্রার পার্থক্য 40 °C অতিক্রম করবে না। পরীক্ষার প্রক্রিয়াটি স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয়।

বুদ্ধিমান সনাক্তকরণ ফাংশন দিয়ে সজ্জিত, এটি স্বয়ংক্রিয়ভাবে অ্যালার্ম দেয় এবং পরীক্ষার প্রক্রিয়া চলাকালীন নমুনায় শর্ট সার্কিট হলে আগুনের উত্সটি বন্ধ করে দেয়।

স্ট্যান্ডার্ড অনুযায়ী প্রায় ১৫০ মিমি ব্যাসার্ধের পাঁচটি ধাতব রিং সরবরাহ করা হবে।এবং ধাতব রিংগুলির মধ্যে দূরত্ব পরীক্ষা টুকরা স্থির এবং সমর্থন সহজতর করার জন্য অবাধে নিয়ন্ত্রিত হতে পারে.

স্টেইনলেস স্টীল নমুনা ধারক, যার ভার বহন ক্ষমতা ৩০ কেজি।

জ্বলন চেম্বার ব্যতীত (জ্বলন চেম্বার 27 ঘন মিটার প্রয়োজন), গ্রাহকের সরবরাহিত বায়ু সংকোচকারী (3HP)

লোড সহঃ পরীক্ষার ভোল্টেজ 0 থেকে 1000V পর্যন্ত নিয়ন্ত্রিত হয়;

বর্তমান পরিসীমাঃ 0.1-3A, পরীক্ষার বর্তমান স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী নিয়ন্ত্রিত হতে পারে, কিন্তু যদি এটি 3A এর বেশি হয়, এটি সুরক্ষিত হবে;

লোড ক্যাপাসিটি নিশ্চিত করতে হবে যে পরীক্ষার নমুনাটি পরীক্ষার প্রবাহ 3A এর কাছাকাছি হলেও পরীক্ষা চালিয়ে যেতে পারে।

বৈদ্যুতিক সার্কিটে উপযুক্ত সুরক্ষা ডিভাইস রয়েছে যাতে জ্বলন বা তারের ভাঙ্গনের সময়,ক্যাবল ভেঙে যাওয়ার কারণে কর্মীদের বিদ্যুৎস্পৃষ্ট করা হবে না এবং সরঞ্জামগুলি ত্রুটিযুক্ত হবে না.

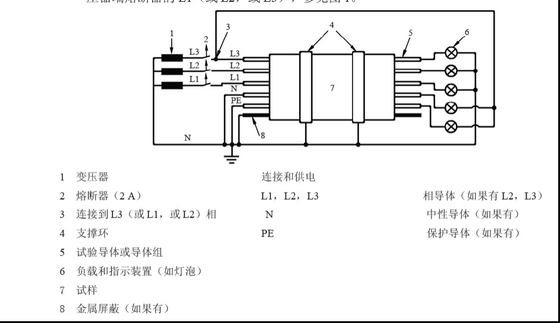

জ্বলন চলাকালীন পরীক্ষার জন্য ক্যাবলের বৈদ্যুতিক সার্কিট অখণ্ডতা পরীক্ষার সময়,প্রতিটি সার্কিট (তিন-ফেজ) এবং নিরপেক্ষ পয়েন্টকে ধারাবাহিকভাবে একটি ফিউজ দিয়ে সংযুক্ত করা উচিত যাতে স্টেপ-আপ ট্রান্সফরমারটি সুরক্ষিত থাকে. যখন নিরাপত্তা তারের fused সংযোগ বিচ্ছিন্ন, একটি সূচক আলো গলন বা গ্রাউন্ডিং ফেজ প্রদর্শন করা আবশ্যক।

অপারেশন সুবিধার জন্য, তাপমাত্রা ক্যালিব্রেট করার সময়, নমুনার স্থায়ী অবস্থান ignition উৎস থেকে বিচ্যুত হয়। ignition উৎস calibrating পরে,ম্যানুয়ালি নমুনাটি ইগনিশন সোর্সের অবস্থানে সরান.

যদি একটি টাচ স্ক্রিন নির্বাচন করা হয়, এটি নিম্নলিখিত ফাংশন আছেঃ স্বয়ংক্রিয়ভাবে দুটি thermocouples তাপমাত্রা সনাক্ত, টাচ স্ক্রিন মাধ্যমে তাপমাত্রা বক্ররেখা প্রদর্শন,এবং স্ট্যান্ডার্ড সেট তাপমাত্রা উপরের এবং নীচের সীমা অতিক্রম করা হলে একটি অ্যালার্ম প্রম্পট (দর্শন বাঁক সময় পরিসীমা 15 মিনিট, ডিজিটাল ডিসপ্লেতে এই ফাংশন নেই) ।
