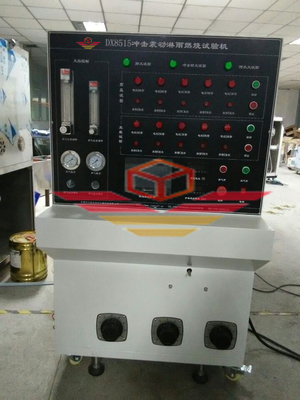

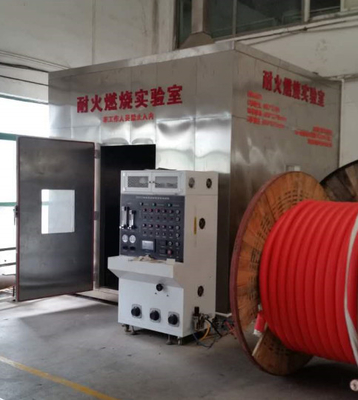

DX8515 ইমপ্যাক্ট ভিব্রেশন বৃষ্টি পোড়া পরীক্ষাডি সরঞ্জাম

পরিচিতি:

এই পরীক্ষার মেশিনের পারফরম্যান্সের প্রয়োজনীয়তা হল অগ্নি প্রতিরোধের পরীক্ষা, জল স্প্রে অগ্নি প্রতিরোধের পরীক্ষা এবং যান্ত্রিক অগ্নি প্রতিরোধের পরীক্ষা।এটি একটি নামমাত্র ভোল্টেজ 450/750V অতিক্রম না সঙ্গে খনিজ বিচ্ছিন্ন তারের জন্য উপযুক্ত, এবং শিখা অবস্থার অধীনে দীর্ঘ সময়ের জন্য সার্কিট অখণ্ডতা বজায় রাখতে পারেন।

মানদণ্ড মেনে চলতে হবেঃ

ব্রিটিশ ফায়ার রেসিস্ট্যান্ট ক্যাবল স্ট্যান্ডার্ড BS6387 এর পরীক্ষার স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে "ফায়ার শর্তে সার্কিট অখণ্ডতা বজায় রাখার জন্য ক্যাবলগুলির পারফরম্যান্স প্রয়োজনীয়তার স্পেসিফিকেশন".

সরঞ্জামের গঠনঃ

অগ্নি প্রতিরোধের পরীক্ষাঃ অগ্নি প্রতিরোধের পরীক্ষার বেঞ্চে নিম্নলিখিত অংশগুলি অন্তর্ভুক্ত রয়েছেঃ ক্যাবল সমর্থন সিস্টেম, অবিচ্ছিন্ন সনাক্তকরণ ডিভাইস, তাপ উত্স ইত্যাদি;

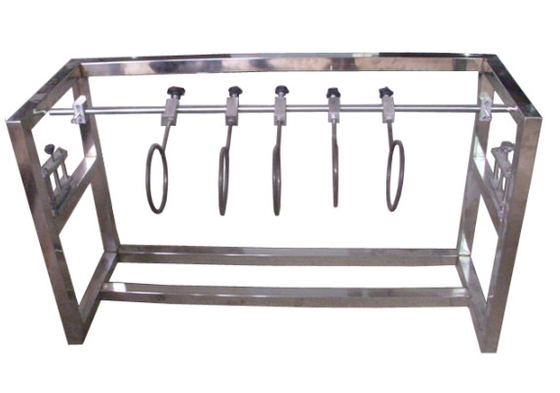

1. ক্যাবল সমর্থন সিস্টেমঃ ক্যাবলটি ক্যাবল শেলের উভয় প্রান্তে অনুভূমিকভাবে ক্ল্যাম্পের মাধ্যমে clamped। ক্যাবলের মাঝের অংশটি দুটি ধাতব রিং দ্বারা সংযুক্ত করা হয় (300 মিমি দূরে),যা যন্ত্রের অন্যান্য ধাতব অংশের সাথে জমিতে সংযুক্ত. . 10 মিমি এর কম ব্যাসার্ধের অ-শস্ত্রযুক্ত তারের জন্য, বা পরীক্ষার সময় উল্লেখযোগ্য স্থানচ্যুতির সম্মুখীন অন্যান্য তারের জন্য, তিনটি ধাতব রিং ব্যবহার করা হয়,প্রতিটি মূল ধাতু রিং থেকে প্রায় 150 মিমি দূরে স্থির.

2. ধ্রুবক সনাক্তকরণ ডিভাইসঃ পরীক্ষার সময়, বর্তমানকে তারের সমস্ত কোর দিয়ে যেতে দেওয়া হয়,একটি থ্রি-ফেজ স্টার সংযুক্ত ট্রান্সফরমার বা তিনটি এক-ফেজ ট্রান্সফরমার (বা এক এক-ফেজ ট্রান্সফরমার), যদি পরীক্ষাটি একটি একক কোর ক্যাবল হয়), এবং পরীক্ষার ভোল্টেজে 3A এর সর্বোচ্চ অনুমোদিত ফুটো বর্তমান বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা রয়েছে।তারের অন্য প্রান্তে প্রতিটি কোর তারের একটি বাতি সংযোগ এবং 0 কাছাকাছি একটি বর্তমান লোডক্যাবলের নামমাত্র ভোল্টেজে.২৫এ।

3তাপ উৎসঃ

1. হিট হচ্ছে ৬১০ মিলিমিটার লম্বা একটি নলাকার গ্যাস বার্নার যা জোরপূর্বক মিথেন সরবরাহ করতে পারে এবং এর একটি ঘন অগ্নি রয়েছে।
2. তাপমাত্রা পরিমাপঃ একটি 2 মিমি ব্যাসার্ধের বর্মড থার্মোমিটার বায়ু ইনলেট কাছাকাছি স্থাপন করা হয়, বার্নার উপরে 75 মিমি সমান্তরাল

3. পরীক্ষার অগ্নি তাপমাত্রা এবং সময়ঃ (বিএস 6387 জ্বলন স্তর দেখুন)

A 650 C ± 40 °C -3 ঘন্টা

বি ৭৫০। সি ± ৪০ ডিগ্রি সেলসিয়াস - ৩ ঘন্টা

C 950. C ± 40 °C -3 ঘন্টা

S 950. C ± 40 °C -20 মিনিট

4. নমুনাঃ নমুনাটি সমাপ্ত পণ্যের একটি অংশ, যা 1200 মিমি কম নয়, যার প্রতিটি প্রান্ত থেকে 100 মিমি আবরণ এবং কভার সরানো হয়েছে।তারের উভয় প্রান্তে তারগুলি বৈদ্যুতিকভাবে সংযুক্ত করা উচিত.

5পরীক্ষার ভোল্টেজঃ 200-1000V, নিয়মিত

* BS6387 অগ্নি retardant গ্রেড অনুভূমিক জ্বলন পরীক্ষা, জল স্প্রে পরীক্ষা, এবং যান্ত্রিক শক কম্পন জ্বলন পরীক্ষা পাস প্রয়োজন।

অনুভূমিক জ্বলন পরীক্ষাঃ A গ্রেড 650 °C/3h, B গ্রেড 750 °C/3h, C গ্রেড 950 °C/3h এবং S গ্রেড 950 °C/3min।৩০০ ভোল্টের ভোল্টেজের স্তরে ৩ ঘন্টা ধরে ৬৫০ ডিগ্রি সেলসিয়াসে পোড়ানোর পর কোনো ভাঙ্গন না হওয়ার ইঙ্গিত দেয়B স্তর 750 °C এ 300 ভোল্টের ভোল্টেজের স্তরে 3 ঘন্টা পোড়ানোর পরে কোনও ভাঙ্গন নির্দেশ করে না; C স্তর 950 °C এ 300 ভোল্টের ভোল্টেজের স্তরে 3 ঘন্টা পোড়ানোর পরে কোনও ভাঙ্গন নির্দেশ করে না;এস-লেভেল 950 °C এ 3 মিনিটের জন্য 300 ভোল্টের ভোল্টেজ স্তরে পোড়ানোর পরে কোনও ভাঙ্গন নির্দেশ করে না.

জল স্প্রে জ্বলন পরীক্ষাঃ ওয়াট স্তরে বিভক্ত, যা নির্দেশ করে যে 300 ভোল্ট ভোল্টেজ প্রয়োগ করার পরে 15 মিনিটের জন্য জ্বলতে এবং তারপর 15 মিনিটের জন্য জ্বলতে জল স্প্রে করার পরে কোনও ভাঙ্গন ঘটে না।

ধাক্কা কম্পন জ্বলন পরীক্ষাঃ X স্তর 650 °C/15min, Y স্তর 750 °C/15min, এবং Z স্তর 950 °C/15min বিভক্ত।এক্স লেভেল হল যান্ত্রিক আঘাতের কম্পন যা ১৫ মিনিটের জন্য প্রতি ৩০ সেকেন্ডে ত্রুটি ছাড়াই হয় যখন ৩০০ ভোল্টের ভোল্টেজ প্রয়োগ করা হয় এবং ৬৫০ ডিগ্রি সেলসিয়াসে পোড়া হয়; Y স্তরটি বার্নের সময় 750 °C এ 300 ভোল্টের ভোল্টেজ প্রয়োগ এবং 15 মিনিটের জন্য ত্রুটি ছাড়াই প্রতি 30 সেকেন্ডে যান্ত্রিক শক কম্পন নির্দেশ করে;Z স্তরটি বার্ন করার সময় 950 °C এ 300 ভোল্টের ভোল্টেজ প্রয়োগ করার সময় 15 মিনিটের জন্য ত্রুটি ছাড়াই প্রতি 30 সেকেন্ডে একটি যান্ত্রিক শক কম্পনকে বোঝায়বিএস ৬৩৮৭-এর সর্বোচ্চ স্তরের মডেল হল সিডব্লিউজেড।

2জল এবং অগ্নি প্রতিরোধের পরীক্ষাঃ ক্যাবল সমর্থন সিস্টেম, অবিচ্ছিন্ন সনাক্তকরণ ডিভাইস, তাপ উত্স

1. ক্যাবল সমর্থন সিস্টেমঃ ক্যাবলটি একটি ধাতব ব্র্যাকেটে সংযুক্ত যা দুটি 25 মিমি প্রশস্ত শক্ত প্লেট দিয়ে গঠিত, যা 200 মিমি দূরত্বের ধাতব ক্লিপ দিয়ে স্থির করা হয়।ক্যাবলটি 3 চিত্রের মতো ক্রেটে সংযুক্ত করা হয়, এবং সব ধাতু ফ্রেম গ্রাউন্ড করা হয়.

2. ধ্রুবক সনাক্তকরণ ডিভাইসঃ পরীক্ষার সময়, ক্যাবলের সমস্ত কোর, তিনটি একক-ফেজ ট্রান্সফরমার,এবং পরীক্ষার ভোল্টেজে 3A এর সর্বোচ্চ অনুমোদিত ফুটো বর্তমান বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা রয়েছে. তারের অন্য প্রান্তে প্রতিটি কোর তারের একটি বাতি সংযুক্ত করুন এবং তারের নামমাত্র ভোল্টেজে 0.25A এর কাছাকাছি একটি বর্তমান লোড করুন।

3তাপ উৎসঃ

1. তাপঃ 400 মিমি দৈর্ঘ্যের একটি স্ট্রিপ আকারের বার্নার 400 মিমি পর্যন্ত তারের নমুনা বার্ন করতে পারে। বার্নার সমাবেশটি 650 °C ± 40 °C তাপমাত্রার সাথে একটি উজ্জ্বল শিখা সরবরাহ করতে সামঞ্জস্য করা যেতে পারে,
2. তাপমাত্রা পরিমাপঃ2mm ব্যাসার্ধের বর্মড থার্মোমিটারটি তারের নীচের পৃষ্ঠের উপর স্থাপন করা হয়
3. পরীক্ষার অগ্নি তাপমাত্রাঃ 650°C±40°C

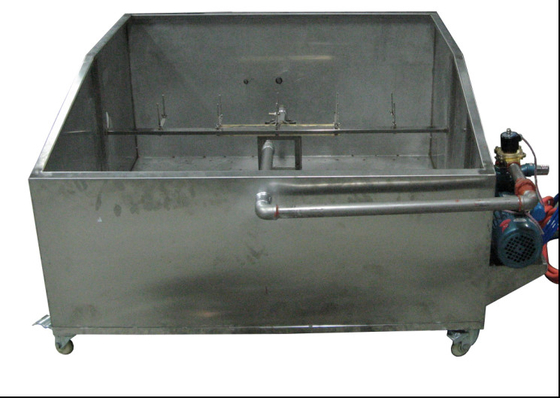

4. জল স্প্রে করুন: চিত্র 4 এবং 5 এর মতো পরীক্ষার ব্র্যাকেটে চিত্র 4 এবং 5 এর মতো একটি নল ইনস্টল করুন, বার্নারের মাঝখানে। 0.25 থেকে 0 স্প্রে করুন।নমুনার কাছাকাছি পানি 30 লিটার প্রতি বর্গ মিটার 250KPa থেকে 350KPa জল চাপ সঙ্গেএই হারটি সংগ্রহের ট্রে ব্যবহার করে পরিমাপ করা প্রয়োজন, যার গভীরতা যথেষ্ট যাতে তার দীর্ঘ অক্ষটি তারের অক্ষের সমান্তরাল হয় এবং কেন্দ্রে স্থাপন করা হয়।এই ট্রে প্রায় 100mm প্রশস্ত এবং 400mm দীর্ঘ.
5. নমুনাঃ 1500 মিমি থেকে বড় নমুনাগুলি সমাপ্ত পণ্য থেকে নেওয়া হয় এবং পরিবেষ্টিত তাপমাত্রায় নমন পরীক্ষা করা হয়। উভয় প্রান্ত থেকে 100 মিমি প্রতিরক্ষামূলক গহ্বর এবং আবরণ স্তর সরানো হয়।তারের উভয় প্রান্তের তারগুলি বৈদ্যুতিক সংযোগ এবং প্রস্তুতকারকের সুপারিশ অনুযায়ী যথাযথভাবে চিকিত্সা করা উচিত.
6. পরীক্ষার ভোল্টেজঃ 200-1000V, নিয়মিত

3যান্ত্রিক কম্পন এবং অগ্নি প্রতিরোধেরঃ পরীক্ষার ডিভাইসের নিম্নলিখিত অংশগুলি সহ, উপাদানগুলিকে স্লট ফ্রেমের সংশ্লিষ্ট অবস্থানে স্থির করে।

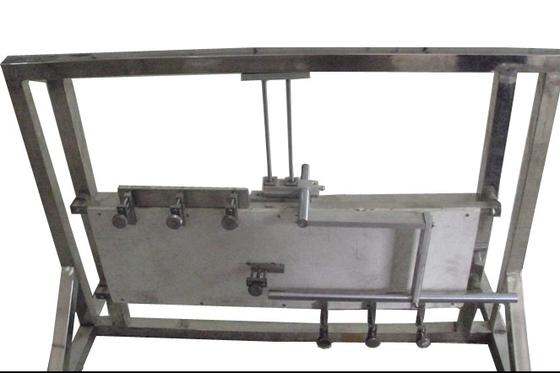

ক্যাবলটি একটি উল্লম্ব দেয়ালের উপর এবং তাপ প্রতিরোধী এবং অ-জ্বলন্ত উপকরণ ব্যবহার করে একটি ইস্পাত প্লেটে সংযুক্ত করা হয়;ট্রান্সফরমারটি সার্কিটটি অবিচ্ছিন্ন কিনা তা নির্দেশ করার জন্য ফিউজটি ল্যাম্পের সাথে সংযুক্ত করেকম্পন ডিভাইস; তাপ উৎস।

1দেয়াল এবং এর ইনস্টলেশনঃ দেয়ালটি তাপ প্রতিরোধী এবং শিখা retardant উপকরণ গঠিত হয় এবং দুটি অনুভূমিক ইস্পাত বিম উপর সংযুক্ত করা হয়,এক বোর্ডের উপরের অংশে এবং অন্য বোর্ডের নীচেএই বোর্ডের দৈর্ঘ্য প্রায় ৯০০ মিমি, প্রস্থ প্রায় ৩০০ মিমি এবং বেধ প্রায় ৯ মিমি এবং দেয়ালের মোট ওজন (অর্থাৎ সমর্থনকারী ফ্রেম সহ বোর্ড) ১০ ± ২ কেজি।প্রতিটি ইস্পাত মরীচি প্রায় 1 মিটার এবং 25 মিমি দৈর্ঘ্যের একটি বর্গাকার ইস্পাত পাইপ. যদি ভরাট উপাদান প্রয়োজন হয়, এটি ইস্পাত মরীচি ভিতরে স্থাপন করা প্রয়োজন। উপরের ইস্পাত মরীচি প্লেট উপর স্থির করা আবশ্যক যাতে তার উপরের পৃষ্ঠ প্লেট উপরের প্রান্ত সঙ্গে flush হয়।প্রতিটি ইস্পাত মরীচি এবং স্ল্যাব বাইরের প্রান্তে একটি অনুভূমিক গর্ত আছে, এবং এর সুনির্দিষ্ট অবস্থানটি সমর্থন প্যাড এবং সমর্থন ফ্রেমের নির্দিষ্ট প্রয়োজনীয়তা দ্বারা নির্ধারিত হয়। দেয়ালটি ফ্রেমে 4 টি রাবার বুশিং দ্বারা সংযুক্ত করা হয়,যার ব্যাস প্রায় ৩২ মিমি এবং বেধ ২০ মিমি.

2. ক্রমাগত সনাক্তকরণ ডিভাইসঃ পরীক্ষার সময়, বর্তমানকে তারের সমস্ত কোর, তিনটি একক-ফেজ ট্রান্সফরমার,এবং পরীক্ষার ভোল্টেজে 3A এর সর্বোচ্চ অনুমোদিত ফুটো বর্তমান বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা রয়েছে. তারের অন্য প্রান্তে প্রতিটি কোর তারের একটি বাতি সংযুক্ত করুন এবং তারের নামমাত্র ভোল্টেজে 0.25A এর কাছাকাছি একটি বর্তমান লোড করুন।

3তাপ উৎসঃ

তাপঃ 400 মিমি দৈর্ঘ্যের একটি স্ট্রিপ আকৃতির বার্নার 400 মিমি পর্যন্ত ক্যাবল নমুনা বার্ন করতে পারে। বার্নার সমাবেশটি 650 ± 40 ডিগ্রি সেলসিয়াসের তাপমাত্রায় উজ্জ্বল শিখা সরবরাহ করতে সামঞ্জস্য করা যেতে পারে,

তাপমাত্রা পরিমাপঃ 2 মিমি ব্যাসার্ধের বর্মযুক্ত থার্মোমিটার, থার্মোমিটারের একটি অংশ দেয়ালের মধ্য দিয়ে যা দেয়াল থেকে 8 মিমি থেকে 10 মিমি দূরে।তাপমাত্রা নিম্নলিখিত পদ্ধতি দ্বারা পরিমাপ করা হয়: নিম্ন কার্বন ইস্পাত রডের এক প্রান্তে, একটি থার্মোমিটার 3 মিমি ± 5% ব্যাসার্ধ এবং 300 মিমি দৈর্ঘ্যের সাথে এটির সাথে আবদ্ধ করা হয়, যাতে এটি রডের তাপমাত্রা পরিমাপ করতে পারে।লাঠি ধরুন এবং শিখা থেকে 40mm থেকে 50mm একটি দূরত্ব বজায় রাখার শিখা কাছাকাছি. যখন শিখা তাপমাত্রা 950 ° C হয়, স্টিল রড তাপমাত্রা 10 থেকে 20s মধ্যে 400 ° C পৌঁছাতে পারে.রড তাপমাত্রা 20s থেকে 40s মধ্যে 400 ডিগ্রী সেলসিয়াস পৌঁছাতে পারে

4. পরীক্ষার শিখা তাপমাত্রা এবং সময়ঃ পরীক্ষার তাপমাত্রা নিম্নলিখিত টেবিল থেকে নির্বাচন করা প্রয়োজনঃ

এক্স ৬৫০ ± ৪০ ডিগ্রি সেলসিয়াস

Y ৭৫০ ± ৪০ ডিগ্রি সেলসিয়াস

Z 950 ± 40 °C

4কম্পন ডিভাইসঃ কম্পন ডিভাইসটি একটি কম কার্বন ইস্পাত রড (ব্যাস 25mm ± 5%, দৈর্ঘ্য 600mm ± 5%) গঠিত।রডের লম্বা অংশটি প্রাচীরের সমান্তরাল এবং প্রাচীরের উপরের অংশের চেয়ে 200 মিমি উচ্চতরএকটি শ্যাফ্ট এটিকে দুটি অংশে বিভক্ত করে, 200 মিমি এবং 400 মিমি, যার দীর্ঘ অংশটি প্রাচীরের মুখোমুখি। 60 ডিগ্রি সেলসিয়াসে একটি সমান্তরাল অবস্থান থেকে 30 ± 2 সেকেন্ডের দূরত্বে প্রাচীরের মাঝখানে ড্রপ করুন।

5. নমুনাঃ নমুনাটি একটি তারের অংশ যা দৈর্ঘ্য কমপক্ষে 1200 মিমি, যার প্রতিটি প্রান্ত থেকে 100 মিমি আবরণ এবং কভার সরানো হয়েছে।তারের উভয় প্রান্তে তারগুলি সঠিকভাবে বৈদ্যুতিক সংযোগ এবং প্রস্তুতকারকের সুপারিশ অনুযায়ী প্রস্তুত করা উচিত. তারের প্রায় সমান দৈর্ঘ্যের এবং মাঝ থেকে সমান্তরাল দুটি বিভাগে বাঁকা প্রয়োজন। বাঁকা অংশের ব্যাসার্ধ 6D হয়,যেখানে D হচ্ছে তারের বাইরের ব্যাসার্ধ. স্থির শেষের মধ্যে 13 ডি একটি অনুভূমিক দূরত্ব সঙ্গে একটি Z আকৃতির মধ্যে তারের গঠন।

6ক্যাবলটি তামার ক্লিপ দিয়ে দেয়ালের সাথে সংযুক্ত করা দরকার এবং বিশেষ ক্যাবলগুলি ইনস্টল করার জন্য প্রস্তুতকারকের সাথে পরামর্শ করা দরকার।ক্ল্যাম্প তারের দুই বাঁকা অংশে সংশোধন করা প্রয়োজন, বাঁকটির মাঝের অংশটি উল্লম্বঃ যেখানে তারের অনুভূমিক হয়ে যায় সেখানে সংলগ্ন ক্ল্যাম্পগুলির মধ্যে দূরত্ব সমান, প্রায় 150 মিমি থেকে 200 মিমি।
