ইস্পাত কাঠামোর অগ্নিরোধী লেপ পরীক্ষার চুলা অগ্নি প্রতিরোধের জন্য পরীক্ষা ইস্পাত কাঠামোর অগ্নিরোধী লেপ

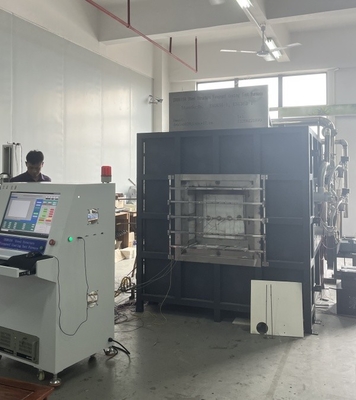

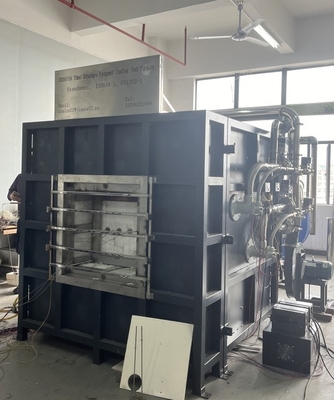

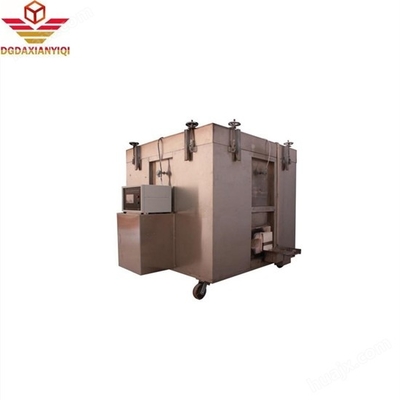

DX8810A স্টিল স্ট্রাকচার ফায়ারপ্রুফ লেপ টেস্ট ফার্নেস

1। প্রকল্পের নাম: ইস্পাত কাঠামো ফায়ারপ্রুফ লেপ পরীক্ষার চুল্লি
2। ওভারভিউ: স্টিল স্ট্রাকচার ফায়ারপ্রুফ লেপ টেস্ট ফার্নেসটি বিভিন্ন ইস্পাত কাঠামো ফায়ারপ্রুফ লেপ নমুনাগুলির ফায়ার প্রতিরোধের পরীক্ষার জন্য উপযুক্ত যা বিল্ডিংগুলিতে বাড়ির অভ্যন্তরে এবং বাইরে ব্যবহৃত হয় (কাঠামো), এবং 800 সেন্টিমিটারের চেয়ে বেশি দৈর্ঘ্যের নমুনাগুলির জন্য উপযুক্ত নয়। উইন্ডোজ 7 অপারেশন ইন্টারফেস এবং বিকাশ সফ্টওয়্যার ল্যাবভিউ ব্যবহার করে ইন্টারফেস স্টাইলটি তাজা, সুন্দর এবং সহজ। পরিমাপের ফলাফলগুলি পরীক্ষার সময় রিয়েল টাইমে প্রদর্শিত হয় এবং নিখুঁত বক্ররেখা গতিশীলভাবে আঁকা হয় এবং ডেটা স্থায়ীভাবে সংরক্ষণ করা যায়, পুনরুদ্ধার করা যায় এবং মুদ্রণ করা যায় এবং প্রতিবেদনটি সরাসরি মুদ্রিত করা যায়। এটিতে অত্যন্ত বুদ্ধিমান, গাইডেড মেনু অপারেশন, সহজ এবং স্বজ্ঞাত বৈশিষ্ট্য রয়েছে এবং পরীক্ষার ফলাফলগুলি আরও সঠিক করে তোলে।
3। স্ট্যান্ডার্ডের সাথে মেনে চলুন: জিবি/টি 9978.1-2008 "বিল্ডিং উপাদানগুলির জন্য ফায়ার রেজিস্ট্যান্স পরীক্ষার পদ্ধতিগুলি পার্ট 1: সাধারণ প্রয়োজনীয়তা"।
অধ্যায় এবং অধ্যায় 6 প্রয়োজনীয়তা, জিবি/টি 14907-2018 "স্টিল স্ট্রাকচার ফায়ার রিটার্ড্যান্ট কোটিংস" পরীক্ষার মান, জিবিজে 17-2003 "স্টিল স্ট্রাকচার ডিজাইন কোড" স্ট্যান্ডার্ড প্রয়োজনীয়তা, জিএ_টি 714-2007, জিবি/টি 9779-1988 মাল্টিলেয়ার কোটিংস

প্রযুক্তিগত পরামিতি::
1। সরঞ্জাম রচনা: ফায়ার রেজিস্ট্যান্স টেস্ট অনুভূমিক চুল্লি, দহন নিয়ন্ত্রণ অংশ, গ্যাস অংশ এবং চাপ হ্রাস ব্যবস্থা, চাপ প্রকাশ এবং চাপ পরিমাপ সিস্টেম, ফ্লু গ্যাস নির্গমন সিস্টেম, নমুনা পরীক্ষার ফ্রেম, গ্যাস প্রবাহ সিস্টেম, তাপমাত্রা পরিমাপ সিস্টেম (চুল্লি তাপমাত্রা অর্জনের সিস্টেম, পরীক্ষার উপাদান অধিগ্রহণ সিস্টেম), ধোঁয়া এক্সস্টাস্ট ভালভ সিস্টেম এবং বিশেষ পরীক্ষার সফ্টওয়্যার। 16-বিট উচ্চ-নির্ভুলতা ডেটা অধিগ্রহণ মডিউলটি প্রতিটি চ্যানেলের তাপমাত্রা, চাপ, প্রবাহের হার এবং অন্যান্য দিকগুলির ডেটা সংগ্রহ করতে ব্যবহৃত হয় এবং রিয়েল টাইমে পুনরুত্পাদন করা জ্বলনের আসল তথ্যগুলি মাইক্রো কম্পিউটারের বিশ্লেষণ, প্রক্রিয়াজাতকরণ এবং নিয়ন্ত্রণের মাধ্যমে উত্পন্ন হয় এবং ফলাফলগুলি সরাসরি মাইক্রোকম্পিউটার বিশ্লেষণ এবং রায় দ্বারা প্রাপ্ত হয়। সিস্টেমটি উচ্চমানের, উচ্চ-গতির অপারেশন এবং উন্নত কিনা তা নিশ্চিত করার জন্য পুরো মেশিনটি উচ্চ-মানের উপাদানগুলি গ্রহণ করে।
2। চুল্লি কাঠামো: চার-স্তর কাঠামো, যখন অভ্যন্তরীণ স্তরটি 1300 ডিগ্রি সেন্টিগ্রেড হয়, বাইরের স্তরটি ঘরের তাপমাত্রা হয়। বাইরে থেকে অভ্যন্তরে, সেগুলি হ'ল: স্টেইনলেস স্টিলের শেলের প্রথম স্তর, ইস্পাত কাঠামোর ফ্রেমের দ্বিতীয় স্তর; তৃতীয় স্তরটি উচ্চ-তাপমাত্রার ইট দিয়ে তৈরি; চতুর্থ স্তরটি একটি উচ্চ-তাপমাত্রা সিরামিক তুলো যা 1700 ডিগ্রি সেন্টিগ্রেড তাপমাত্রা প্রতিরোধের সাথে;
3। বার্নার:
৩.১ ২০ ~ ৮০ কেডব্লিউ পাওয়ার সহ উচ্চ-চাপ বার্নারগুলির 2 সেট গৃহীত হয় এবং বার্নারে এয়ার-জ্বালানী আনুপাতিক নিয়ন্ত্রণ রয়েছে, যা চুল্লীতে তাপমাত্রার প্রতিক্রিয়া সহ একটি বদ্ধ-লুপ নিয়ন্ত্রণ গঠন করে এবং সর্বোত্তম জ্বলন প্রভাব অর্জনের জন্য স্বয়ংক্রিয়ভাবে গ্যাস ভালভ এবং এয়ার ভালভ সামঞ্জস্য করতে পারে। সুরক্ষা নিশ্চিত করার জন্য, বার্নার এবং উপাদানগুলির নির্বাচন সমস্ত সুপরিচিত ব্র্যান্ড;
৩.২ বার্নিং টর্চ কন্ট্রোলার: ইগনিশন ব্যর্থতা এবং শিখা নির্মূলকরণের জন্য স্বয়ংক্রিয় অ্যালার্ম ডিভাইস সহ;
৩.৩ চুল্লির প্রাচীরের উভয় পাশে এম্বেড থাকা 2 টি উচ্চ-গতির গ্যাসের কসেট রয়েছে, প্রতিটি পাশে 1। চুল্লীতে উত্তাপের জন্য প্রয়োজনীয় তাপ সরবরাহ করুন;
৩.৪ গ্যাস পাইপলাইন এবং এয়ার পাইপলাইন: এটি প্রজাপতি ভালভ, এয়ার-জ্বালানী আনুপাতিক ভালভ, দ্বি-পর্যায়ের চাপ হ্রাস ভালভ, ম্যানুয়াল প্রজাপতি ভালভ, ইগনিশন কন্ট্রোলার, উচ্চ এবং নিম্নচাপের সুইচ, লোকে ওভারপ্রেসার রিলিজ ভালভ, প্রথম পর্যায়ের চাপ হ্রাস, লিকুইড ভ্যালভ, লিকুইড ভ্যালভ, লিকুইড ভ্যালভ, লড স্টেইনলেস স্টিলের পায়ের পাতার মোজাবিশেষ, গ্যাস উচ্চ-চাপের পায়ের পাতার মোজাবিশেষ ইত্যাদি etc.
4 .. তাপমাত্রা পরিমাপ সিস্টেম:

4.1 চুল্লীতে থার্মোকল:
চুল্লি 2.0 মিমি তারের ব্যাস গ্রহণ করে যা জিবি/টি 9978.1 এবং জিবি/টি 16839.1 এ 5.5.1.1 এর প্রয়োজনীয়তা পূরণ করে
4 কে-টাইপ নিকেল-ক্রোমিয়াম-নিকেল-সিলিকন থার্মোকলস, তাপ-প্রতিরোধী স্টেইনলেস স্টিল হাতা কভার, তাপ-প্রতিরোধী উপাদান মাঝখানে ভরাট, স্টেইনলেস স্টিলের পাইপ জ্যাকেট অনমনীয়
জেড টিউব শিটের দৈর্ঘ্য কেসিংয়ের গরম প্রান্তে 25 মিমি এর চেয়ে কম নয় এবং তাপমাত্রা প্রতিরোধের 1250 ডিগ্রি সেন্টিগ্রেডের বেশি হয়; চুল্লি প্রাচীর অনুপ্রবেশের পাশ থেকে থার্মোকলস, ইনস্টলেশন অবস্থানটি চুল্লি প্রাচীর থেকে 300 মিমি বেশি দূরে
৪.২ ব্যাকফায়ার পৃষ্ঠের তাপমাত্রা পরিমাপ: নমুনার পিছনে 8 টি থার্মোকল রয়েছে, যার মধ্যে 4 টি তামা থার্মোকলস (0.5 মিমি তার ব্যাসযুক্ত একটি থার্মোকল তার ব্যবহার করে 0.2 মিমি বেধে ওয়েল্ড করা হয় 0.2 মিমি, একটি বৃত্তাকার তামার শীটে 12 মিমি ব্যাস), প্রতিটি কে-সি-সি-সি-তে নির্দিষ্ট করা হয়েছে) শীট 30*30*2 (± 0.5) মিমি অ্যাসবেস্টস ইনসুলেশন প্যাড দিয়ে সজ্জিত, এবং ইনসুলেশন প্যাডের ঘনত্ব 900 কেজি/এম 3 ± 100 কেজি/এম 3
তাপীয় সহগ 0.117 ~ 0.143W/(এমকে)
৪.৩ মোবাইল পরীক্ষার তাপমাত্রা: জিবি/টি 9978.1-2008 এর প্রয়োজনীয়তার সাথে সামঞ্জস্য রেখে, 1 হ্যান্ডহেল্ড ইনফ্রারেড পরিমাপের যন্ত্রটি ব্যাকফায়ার পৃষ্ঠের প্রতিটি পয়েন্টের পৃষ্ঠের তাপমাত্রা পরিমাপ করতে ব্যবহৃত হয়;
৪.৪ চুল্লি তাপমাত্রা সংগ্রহ: কে-টাইপ আর্মার্ড থার্মোকল নির্বাচন করা হয়েছে। 1250 ডিগ্রি সেন্টিগ্রেডের উপরে উচ্চ তাপমাত্রা প্রতিরোধের; চুল্লি তাপমাত্রা ডেটা অধিগ্রহণ সিস্টেমে রিয়েল-টাইম বক্ররেখা এবং historical তিহাসিক কার্ভ স্টোরেজ, থার্মোকল সার্কিট খোলার এবং শর্ট সার্কিট অ্যালার্ম ফাংশনগুলির ফাংশন রয়েছে।
5 ... চাপ পরিমাপ সিস্টেম:
5.1 চুল্লি চাপ পরিমাপ: পরিমাপের পরিসীমা 0-100pa; ফ্রান্স থেকে আমদানি করা ডিফারেনশিয়াল প্রেসার গেজটি একটি পরিমাপক ± 0.5pa সহ একটি টি-আকৃতির পরিমাপের তদন্ত। এটি অতিরিক্ত চাপের সুরক্ষার কার্যকারিতা রয়েছে, চুল্লীতে চাপটি 100pa এর চেয়ে বেশি, অতিরিক্ত চাপ সুরক্ষা কার্যকর করা হয়, গ্যাস সরবরাহ বন্ধ করা হয়, এবং পরীক্ষাটি সমাপ্ত হয়; জিবি/টি 9978.1-2008 স্ট্যান্ডার্ড মেনে চলুন;
5.2 চুল্লীতে চাপ প্রতি 1 মিনিটে রেকর্ড করা হয় এবং রেকর্ডিং সরঞ্জামগুলির যথার্থতা 1 এস হয়। ডেটা অধিগ্রহণ 3 বার/সেকেন্ড। চুল্লি চাপ নিয়ন্ত্রণ এবং ডেটা অধিগ্রহণ, চুল্লি চাপ "অধ্যায় 2 মানগুলির সাথে সম্মতি" এর প্রতিটি মানের প্রয়োজনীয়তা অনুসারে ধোঁয়া নিষ্কাশন সিস্টেমের সাথে রিয়েল-টাইম নিয়ন্ত্রণ নিশ্চিত করতে পারে;
5.3 টি-আকৃতির পরিমাপের তদন্ত: চুল্লি থেকে চুল্লি প্রাচীরের মধ্য দিয়ে চুল্লি থেকে বাইরে চুল্লি পর্যন্ত, চুল্লি এবং চুল্লির বাইরে একই অনুভূমিক উচ্চতা বজায় রাখার জন্য sus310s উচ্চ-তাপমাত্রা প্রতিরোধী স্টেইনলেস স্টিল টিউব ব্যবহার করে;
5.4 চাপ ট্রান্সমিটার: ফরাসি কাইমাও উচ্চ-নির্ভুলতা চাপ সেন্সর। পরীক্ষাটি ছিল 5 মিনিটের মধ্যে 15 পা ± 5 পিএ এবং 17 পিএ ± 3 পিএ 10 মিনিট পরে।

6 .. চাপ রিলিজ সিস্টেম:
.1.১ চুল্লির প্রাচীরের পিছনে চুল্লি প্রাচীরের উপর ধোঁয়া নিষ্কাশন গর্তগুলি ইনস্টল করা হয়, যা চুল্লি দেহের ফ্লু গ্যাস স্রাব করতে এবং চুল্লিটির চাপ নিয়ন্ত্রণ করতে ধোঁয়া নিষ্কাশনের পাইপের সাথে সংযুক্ত থাকে। চুল্লীতে বায়ু সরবরাহ এবং নিষ্কাশন বায়ু 0.3 কেডব্লু শক্তিশালী ফ্যান এবং ফ্রিকোয়েন্সি রূপান্তরকারী দ্বারা নিয়ন্ত্রিত হয় এবং বাতাসের ভলিউমটি জ্বলন, চাপ এবং ধোঁয়া নিষ্কাশনের প্রয়োজনীয়তা পূরণের জন্য স্বয়ংক্রিয়ভাবে কম্পিউটার প্রোগ্রাম দ্বারা নিয়ন্ত্রিত হয়;
.2.২ চাপ রিলিজ পাইপলাইন: চুল্লির অংশটি উচ্চ-তাপমাত্রা প্রতিরোধী ব্যাস 300 মিমি, এসইউ 310 এস স্টেইনলেস স্টিল পাইপ দিয়ে তৈরি, যা 1300 ডিগ্রি সেন্টিগ্রেডের উচ্চ তাপমাত্রা সহ্য করতে পারে। 5 মিমি প্রাচীরের বেধযুক্ত ঝালাই পাইপগুলি চুল্লির বাইরে ব্যবহৃত হয়;
6.3 চাপ রিলিজ শক্তি: এসি 220, উচ্চ তাপমাত্রা প্রতিরোধের সাথে 0.3 কেডাব্লু উচ্চ-চাপ ফ্যান;
.4.৪ চুল্লি চাপ নিয়ন্ত্রণ এবং ডেটা অধিগ্রহণ, চুল্লি চাপ উপরোক্ত স্ট্যান্ডার্ড প্রয়োজনীয়তা এবং ধোঁয়া নিষ্কাশন সিস্টেমটি একটি নিয়ন্ত্রণ লুপ গঠনের জন্য রিয়েল-টাইম নিয়ন্ত্রণ নিশ্চিত করতে পারে।
7। চুল্লি নকশা সূচক:
8.1 ডিভাইসের নেট ভলিউম: 1.0M3
8.2 ডিভাইসে নেট আকার: দৈর্ঘ্য × প্রস্থ × উচ্চতা = 1.0 × 1.0 × 1.0 মি
8.3 ডিভাইসের বাহ্যিক মাত্রা: দৈর্ঘ্য × প্রস্থ × উচ্চতা = 1.6 × 1.6 × 1.6 মি
8.4 জ্বালানী ব্যবহৃত: প্রাকৃতিক গ্যাস (ক্যালোরিফিক মান 8500 কেসিএল/এনএম 3) বা শিল্প গ্যাস;
8.5 কাজের তাপমাত্রা: চুল্লির দীর্ঘমেয়াদী কাজের তাপমাত্রা 1300 ডিগ্রি সেন্টিগ্রেডের নীচে; সেট সূত্র অনুযায়ী গরম করুন।
8। গ্যাস অ্যালার্ম: গ্যাস রুম এবং পরীক্ষার সাইটে ব্যবহৃত।
9। ইনসেনডারি মাস্কেটের সংখ্যা: 2 সেট
10। নমুনা পরীক্ষার ফ্রেম: অস্থাবর তাপ-প্রতিরোধী ইস্পাত প্লেট, মোট 2 সেট
১১। তাপীয় নিরোধক দক্ষতা পরীক্ষা: জিবি/টি 14907-2018 স্ট্যান্ডার্ড অনুসারে, পরিশিষ্ট এ, দুটি থার্মোকলগুলি প্রাথমিকভাবে নমুনার ব্যাকফায়ার পৃষ্ঠের কেন্দ্রে এবং কেন্দ্রের লাইন থেকে 125 মিমি দূরে এবং চুল্লির থার্মোকলগুলি তাপীয় ইনসুলেশন দক্ষতা পরীক্ষা এবং গণনা করতে ব্যবহৃত হয়।
5। ডিভাইসের অভ্যন্তরীণ নিরোধক অংশ
1। ডিভাইসের প্রাচীরের মোট বেধ 215 মিমি, এবং চুল্লির অভ্যন্তরীণ এবং বাইরের যথাক্রমে ব্যবহৃত হয়: অভ্যন্তরটি 1700 ডিগ্রি সেন্টিগ্রেড উচ্চ-তাপমাত্রার সিরামিক উল দিয়ে তৈরি হয়
50 মিমি। মাঝের অংশটি 75 মিমি উচ্চ-তাপমাত্রার মুলাইট ইট দিয়ে তৈরি করা হয় যার তাপমাত্রা প্রতিরোধের 1480 ডিগ্রি সেন্টিগ্রেড/সেমি 3 এর ঘনত্ব রয়েছে এবং বাইরের অংশটি 304 স্টেইনলেস স্টিল দিয়ে আচ্ছাদিত।
সুন্দর এবং উদার, জারা প্রতিরোধী।

6। ধোঁয়া নিষ্কাশন সিস্টেম:
1। পরীক্ষার ডিভাইসটি নিম্ন ধোঁয়া নিষ্কাশন পদ্ধতি গ্রহণ করে।
2। চুল্লির নীচে একটি গর্ত-আকৃতির ধোঁয়া নিষ্কাশন পোর্ট রয়েছে এবং তারপরে এটি প্ররোচিত খসড়া ফ্যানের মাধ্যমে স্রাব করা হয়।
2। ধোঁয়া নিষ্কাশন ফ্যান এবং ধোঁয়া নিষ্কাশন নালী 304 স্টেইনলেস স্টিল দিয়ে তৈরি।
