সর্বোচ্চ ব্যবহারের তাপমাত্রার মূল্যায়নের জন্য তাপ নিরোধক উপকরণগুলির জন্য সর্বোচ্চ তাপমাত্রা পরীক্ষার সরঞ্জাম

DX8359A সর্বোচ্চ তাপমাত্রা পরীক্ষাযন্ত্রপাতিতাপ নিরোধক উপাদানগুলির জন্য

স্ট্যান্ডার্ড মেনে চলুনঃজিবি/টি ১৭৪৩০-২০১৫ "থার্মাল আইসোলেশন উপকরণগুলির সর্বোচ্চ সার্ভিস তাপমাত্রার জন্য মূল্যায়ন পদ্ধতি" প্রাসঙ্গিক মানদণ্ড অনুসারে অ সমতুল্যঃএএসটিএম সি ৪১১-৮২ "উচ্চতম তাপমাত্রায় তাপ নিরোধক উপকরণগুলির গরম পৃষ্ঠের পারফরম্যান্সের জন্য পরীক্ষার পদ্ধতি" এএসটিএম সি ৪৪৭-৮৫ "তাপ নিরোধক উপকরণগুলির জন্য সম্পর্কিত মানগুলির অ-সমতুল্যতা": এএসটিএম সি ৪১১-৮২ "উচ্চতম তাপমাত্রায় তাপ নিরোধক উপকরণগুলির গরম পৃষ্ঠের পারফরম্যান্সের জন্য পরীক্ষার পদ্ধতি",এএসটিএম সি৪৪৭-৮৫ "থার্মাল আইসোলেশন উপকরণগুলির সর্বাধিক পরিষেবা তাপমাত্রার মূল্যায়ন পদ্ধতি", এবং আইএসও ৮১৪২ঃ১৯৯০ এর পরিশিষ্ট এ "পরিশোধ পদ্ধতি প্রিফ্যাব্রিকেটেড মিনারেল উল পাইপ শেলের সর্বোচ্চ সার্ভিস তাপমাত্রা নির্ধারণের জন্য"।

টিপণ্যের বৈশিষ্ট্যঃপ্রক্রিয়াকরণ এবং গঠনের জন্য সিএনসি মেশিন টুল ব্যবহার, আর্ক আকৃতি সুন্দর এবং উদার। এটি সৌন্দর্য, অ্যান্টি-রস্ট এবং অ্যান্টি-জারা বৈশিষ্ট্য আছে।অন্যান্য অংশগুলি 45 # স্টিলের তৈরি হয় যা ঘন পৃষ্ঠতল / SUS304 স্টেইনলেস স্টিল দিয়ে তৈরি.

প্রয়োগের ক্ষেত্রঃএটি উষ্ণায়ন নিরোধক পণ্যগুলির সর্বোচ্চ ব্যবহারের তাপমাত্রা যেমন ভরাটভাবে ভরাট নিরোধক উপকরণ, ফিল্টস, কম্বল, ব্লক,প্লাট এবং প্রিফ্যাব্রিকেটেড আইসোলেশন টিউব শেল.

টিপ্রধান প্রযুক্তিগত পরামিতিঃ

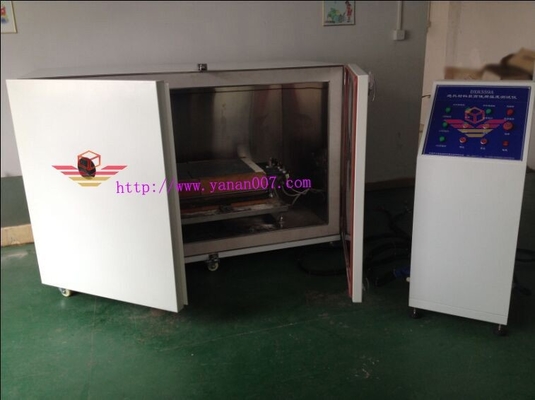

1গরম করার প্লেটঃ SUS304 স্টেইনলেস স্টীল থেকে তৈরি, একটি পরীক্ষার এলাকা 900 * 450mm, একটি প্রতিরক্ষামূলক স্তর দ্বারা বেষ্টিত, এবং 80mm এর প্রস্থ। গরম করার প্লেটের নীচের পৃষ্ঠে,তার পৃষ্ঠ তাপমাত্রা নির্ধারণের জন্য কমপক্ষে পাঁচটি থার্মোকপল আছে, যার মধ্যে চারটি গরম করার প্লেটের গরম করার এলাকার ব্যাসার্ধে সংযুক্ত এবং প্রতিটি কোণ থেকে 150 মিমি দূরে এবং পঞ্চম থার্মোকপল গরম করার প্লেটের কেন্দ্রে স্থাপন করা হয়।যেকোনো বিন্দুতে পরিমাপ করা তাপমাত্রা প্রয়োজনীয় তাপমাত্রার চেয়ে কম হতে পারে না এবং পার্থক্য +৫% বা +১৫°C (যেটি কম) ।.

2. গরম করার নলঃ SUS304 স্টেইনলেস স্টিলের তৈরি, যার দৈর্ঘ্য 2M এবং নামমাত্র ব্যাসার্ধ 88mm, 108mm এবং 133mm যথাক্রমে। তিনটি গরম করার নল একসাথে সাজানো হয়,যা পূর্বনির্মিত বিচ্ছিন্ন টিউব শেলগুলিকে পৃথকভাবে পরীক্ষা করার অনুমতি দেয়গরম করার টিউবটির শেষ অংশটি অন্তত ৭৫ মিমি লম্বা একটি প্রতিরক্ষামূলক অংশ এবং একটি সহায়ক হিটার দিয়ে সজ্জিত করা উচিত যাতে নমুনার শেষ অংশে অত্যধিক তাপ হ্রাস না হয়।একটি থার্মোকপল প্রতি 0 ইনস্টল করা হয়.3m গরম করার পাইপের পৃষ্ঠের তাপমাত্রা নির্ধারণ করতে। থার্মোকপলগুলি 90 ডিগ্রি ব্যবধানে গরম করার পাইপের চারপাশে একটি স্পাইরালের মধ্যে স্থাপন করা হয়।যেকোনো বিন্দুতে পরিমাপ করা তাপমাত্রা প্রয়োজনীয় তাপমাত্রার চেয়ে কম হতে পারে না এবং পার্থক্য +৫% বা +১৫°C (যেটি কম) ।.

3তাপমাত্রা পরিমাপ সিস্টেমঃ থার্মোকপল তারের ব্যাসার্ধ 5.0mm

4. পরিমাপ তাপমাত্রাঃ ০-৫০০, ০-৯০০, ০-১২৫০ ডিগ্রি সেলসিয়াস (ঐচ্ছিক); তাপমাত্রা একটি পিএলসি + মডিউল ব্যবহার করে পরিমাপ করা হয়।

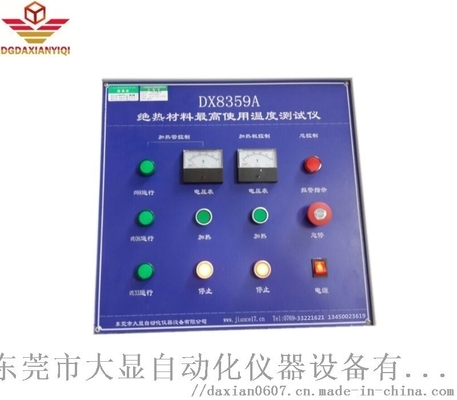

5. নিয়ন্ত্রণ অংশঃ পিএলসি মডিউল গৃহীত হয়, এবং মাইক্রো কম্পিউটার গরম পৃষ্ঠের তাপমাত্রা বক্ররেখা রিয়েল-টাইম প্রদর্শন নিয়ন্ত্রণ করে এবং রিপোর্ট আউটপুট।

6গরম করার হারঃ ৫°সি/মিনিট বা ৩°সি/মিনিট সেট করা যায়।

7. তাপমাত্রা সংগ্রহঃ প্রতি ২ মিনিটে সংগ্রহ করা হয় এবং একটি বক্ররেখা দিয়ে প্রদর্শিত হয়;

8থার্মোকপল রেসপন্স টাইমঃ <0.5s

9. তাপমাত্রা ত্রুটিঃ ± 0.5°C

10টাইমিং ত্রুটিঃ ১ সেকেন্ড/ঘন্টা

11কম্পিউটার: কম্পিউটারগুলির একটি সেট (অন্তত নিম্নলিখিত প্রয়োজনীয়তা পূরণ করেঃ প্রথম লাইন ব্র্যান্ডের কম্পিউটার; সিপিইউঃ ইনটেল I5-III প্রজন্ম বা তারপরে; মেমরিঃ 4G বা তারপরে; এইচডিডিঃ 500G বা তারপরে; সিরিয়াল পোর্টের সাথেঃনিয়ন্ত্রণ যন্ত্রের কাজডিসপ্লেঃ 20 ইঞ্চির উপরে এলইডি এলসিডি ডিসপ্লে, 1600 * 900 এর উপরে রেজোলিউশন; উইন্ডোজ এক্সপি সিস্টেম।), একটি প্রিন্টার। একটি পরীক্ষার সফ্টওয়্যার সেট।

12. সমতল রুলার এবং অনুভূমিক পরিমাপ সঙ্গে সজ্জিতঃ warpage পরিমাপ।

13. দুটি নমুনা ট্যাংক দিয়ে সজ্জিত

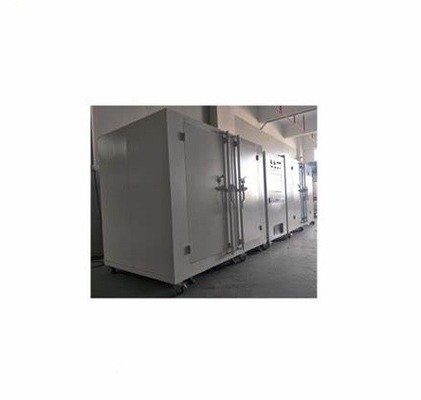

14পরীক্ষার চুলার আকারঃ L2245 × W1500 × H1600 (মিমি) ।

15কন্ট্রোল বক্সের আকারঃ L500×W500×H1200 (মিমি), কন্ট্রোল বক্স কম্পিউটার দ্বারা নিয়ন্ত্রিত হয়।
