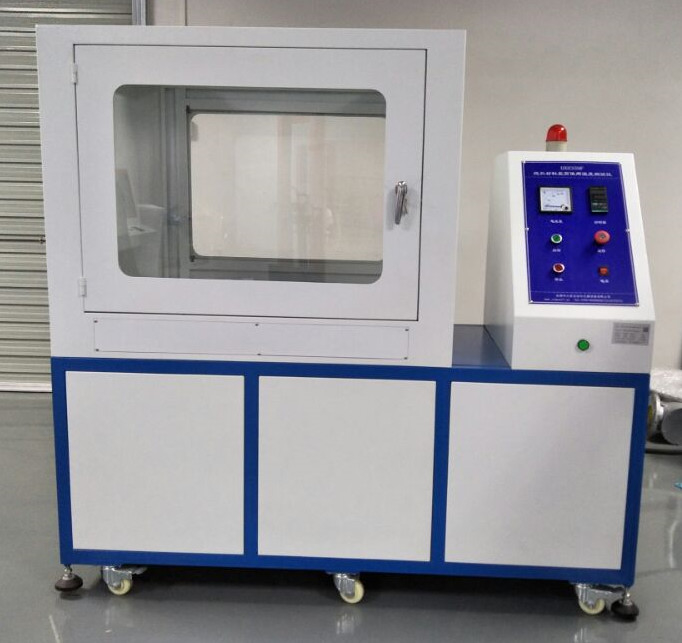

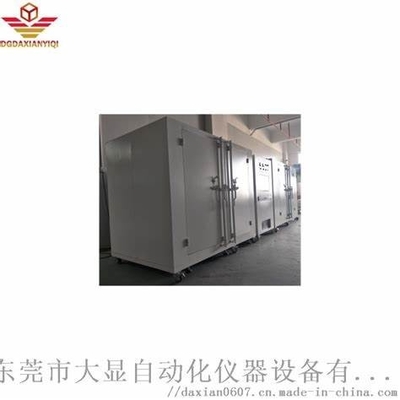

তাপ নিরোধক উপকরণগুলির জন্য সর্বোচ্চ তাপমাত্রা পরীক্ষার সরঞ্জাম

DX8359F তাপ নিরোধক উপকরণগুলির জন্য সর্বোচ্চ তাপমাত্রা পরীক্ষার সরঞ্জাম

প্রয়োগের ক্ষেত্রঃএটি আইসোলেশন পণ্যগুলির সর্বোচ্চ ব্যবহারের তাপমাত্রা যেমন ভরাটভাবে ভরাট আইসোলেশন উপকরণ, ফিল্টস, কম্বল, ব্লক,প্লাট এবং প্রিফ্যাব্রিকেটেড আইসোলেশন টিউব শেল.

পণ্যের বৈশিষ্ট্যঃসিএনসি মেশিন টুলগুলি প্রক্রিয়াজাতকরণ এবং গঠনের জন্য ব্যবহৃত হয় এবং আর্ক আকৃতিটি সুন্দর এবং উদার। এটি সৌন্দর্য, অ্যান্টি-রস্ট এবং অ্যান্টি-জারা বৈশিষ্ট্য রয়েছে।অন্যান্য অংশগুলি 45 # স্টিলের তৈরি হয় যা ঘন পৃষ্ঠতল / SUS304 স্টেইনলেস স্টিল দিয়ে তৈরি.

স্ট্যান্ডার্ড মেনে চলুনঃGB/T17430-1998 "থার্মাল আইসোলেশন উপকরণগুলির সর্বাধিক পরিষেবা তাপমাত্রার জন্য মূল্যায়ন পদ্ধতি" অনুসারে প্রাসঙ্গিক মানগুলি সমতুল্য নয়ঃএএসটিএম সি ৪১১-৮২ "উচ্চ তাপমাত্রা তাপ নিরোধক উপকরণগুলির গরম পৃষ্ঠের পারফরম্যান্সের জন্য পরীক্ষার পদ্ধতি" এএসটিএম সি ৪৪৭-৮৫ "তাপ নিরোধক উপকরণগুলির জন্য সম্পর্কিত মানগুলির অ-সমতুল্যতা: এএসটিএম সি ৪১১-৮২ "উচ্চ তাপমাত্রা নিরোধক উপকরণগুলির গরম পৃষ্ঠের পারফরম্যান্সের জন্য পরীক্ষার পদ্ধতি", এএসটিএম সি ৪৪৭-৮৫ "তাপ নিরোধক উপকরণগুলির সর্বাধিক ব্যবহারের তাপমাত্রার জন্য মূল্যায়ন পদ্ধতি",এবং ISO 8142:1990 পরিশিষ্ট একটি পরীক্ষার পদ্ধতি প্রিফ্যাব্রিকেটেড খনিজ উল পাইপ শেল সর্বোচ্চ সেবা তাপমাত্রা নির্ধারণের জন্য।

প্রধান প্রযুক্তিগত পরামিতিঃ

4.1গরম করার প্লেট:SUS304 স্টেইনলেস স্টীল থেকে তৈরি, পরীক্ষার এলাকা 900*450mm, একটি প্রতিরক্ষামূলক স্তর দ্বারা বেষ্টিত, 80mm প্রস্থ। গরম করার প্লেটের নীচের পৃষ্ঠে,কমপক্ষে পাঁচটি থার্মোকপল তার পৃষ্ঠের তাপমাত্রা নির্ধারণ করে, যার মধ্যে চারটি গরম করার প্লেটের গরম করার এলাকার ব্যাসার্ধে সংযুক্ত এবং প্রতিটি কোণ থেকে 150 মিমি দূরে এবং পঞ্চম থার্মোকপল গরম করার প্লেটের কেন্দ্রে স্থাপন করা হয়।যেকোনো বিন্দুতে পরিমাপ করা তাপমাত্রা প্রয়োজনীয় তাপমাত্রার চেয়ে কম হতে পারে না এবং পার্থক্য +৫% বা +১৫°C (যেটি কম) ।.

4.2গরম করার টিউবঃ(দয়া করে বিস্তারিত জানার জন্য 13450023619 এর সাথে যোগাযোগ করুন) এটি SUS304 স্টেইনলেস স্টিলের তৈরি, 2M দৈর্ঘ্য এবং 88mm, 108mm এবং 133mm এর নামমাত্র ব্যাসার্ধের সাথে। তিনটি গরম করার টিউবগুলি একসাথে সাজানো হয়,যা পূর্বনির্মিত বিচ্ছিন্ন টিউব শেলগুলিকে পৃথকভাবে পরীক্ষা করার অনুমতি দেয়গরম করার টিউবটির শেষ অংশটি অন্তত 75 মিমি দীর্ঘ একটি প্রতিরক্ষামূলক অংশ এবং একটি সহায়ক হিটার দিয়ে সজ্জিত করা উচিত যাতে নমুনার শেষ অংশে অত্যধিক তাপ হ্রাস না হয়।একটি থার্মোকপল প্রতি 0 ইনস্টল করা হয়.3m গরম করার পাইপের পৃষ্ঠের তাপমাত্রা নির্ধারণ করতে। থার্মোকপলগুলি 90 ডিগ্রি ব্যবধানে গরম করার পাইপের চারপাশে একটি স্পাইরাল হিসাবে সাজানো হয়।যেকোনো বিন্দুতে পরিমাপ করা তাপমাত্রা প্রয়োজনীয় তাপমাত্রার চেয়ে কম হতে পারে না এবং পার্থক্য +৫% বা +১৫°C (যেটি কম) ।.

4.3তাপমাত্রা পরিমাপ ব্যবস্থাঃথার্মোকপল তারের ব্যাস ৫.০ মিমি,

পরিমাপ তাপমাত্রাঃ 0-1250 °C; তাপমাত্রা একটি PLC + মডিউল দ্বারা পরিমাপ করা হয়।

4.4. নিয়ন্ত্রণ অংশঃ পিএলসি মডিউল ব্যবহার করা হয়, এবং মাইক্রো কম্পিউটার গরম পৃষ্ঠের তাপমাত্রা বক্ররেখা রিয়েল টাইম প্রদর্শন নিয়ন্ত্রণ এবং রিপোর্ট আউটপুট।

4.5গরম করার হারঃ ৫°সি/মিনিট বা ৩°সি/মিনিট সেট করা যায়।

4.6. তাপমাত্রা সংগ্রহঃ প্রতি ২ মিনিটে, এবং একটি বক্ররেখা দিয়ে প্রদর্শিত হয়;

4.7থার্মোকপল রেসপন্স টাইমঃ <0.5s

4.8. তাপমাত্রা ত্রুটিঃ ± 0.5°C

4.9টাইমিং ত্রুটিঃ ১ সেকেন্ড/ঘন্টা

4.10কম্পিউটার: কম্পিউটারের একটি সেট (অন্তত নিম্নলিখিত প্রয়োজনীয়তা পূরণ করেঃ প্রথম লাইনের ব্র্যান্ডের কম্পিউটার; সিপিইউঃ ইনটেল I5-III প্রজন্ম বা তার বেশি; মেমরিঃ 4G বা তার বেশি; এইচডিডিঃ 500G বা তার বেশি; সিরিয়াল পোর্টের সাথেঃনিয়ন্ত্রণ যন্ত্রের কাজডিসপ্লেঃ 20 ইঞ্চির বেশি এলইডি এলসিডি ডিসপ্লে, 1600 * 900 এর বেশি রেজোলিউশন; উইন্ডোজ এক্সপি সিস্টেম।), একটি প্রিন্টার। একটি পরীক্ষার সফ্টওয়্যার সেট।

4.11. সমতল এবং sensors সঙ্গে সজ্জিতঃ warpage পরিমাপ.

4.12. দুটি নমুনা ট্যাংক দিয়ে সজ্জিত
