অগ্নিরোধী নির্মাণ উপকরণগুলির জন্য অ-জ্বলন্ত পরীক্ষার সরঞ্জাম, জ্বলন কর্মক্ষমতা বিচার করা

DX8371 অগ্নিরোধী বিল্ডিং উপকরণগুলির জন্য অ-জ্বলন্ত পরীক্ষার সরঞ্জাম

প্রয়োগের ক্ষেত্রঃ

এটি মূলত নির্দিষ্ট অবস্থার অধীনে বিল্ডিং উপকরণগুলির জ্বলন কর্মক্ষমতা বিচার করার পরীক্ষার পদ্ধতির জন্য উপযুক্ত।এটি GB8624 বিল্ডিং উপকরণগুলির জ্বলন পারফরম্যান্স শ্রেণিবিন্যাসে ক্লাস A অগ্নিরোধী উপকরণগুলির জ্বলন পারফরম্যান্স শ্রেণিবিন্যাসের পরীক্ষার জন্য উপযুক্ত.

মানদণ্ড মেনে চলুনঃ

It is developed in accordance with the technical indicators and requirements specified in the national standard GB/T 5464-2010 "Test Method for Non-flammability of Building Materials" and GB/T 8624-2012 "Classification of Combustion Performance of Building Materials and Products". IS01182: 2002 "বিল্ডিং উপকরণগুলির অগ্নি প্রতিক্রিয়া পরীক্ষা - অ-জ্বলন্ততা পরীক্ষা"।

প্রধান পরামিতিঃ

1. পরীক্ষার ডিভাইসে একটি গরম করার চুলা, একটি নমুনা ধারক, একটি বায়ু প্রবাহের হাউজ, একটি থার্মোকপল, একটি পাওয়ার নিয়ন্ত্রক, একটি ভোল্টেজ নিয়ন্ত্রক, একটি বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ ডিভাইস অন্তর্ভুক্ত রয়েছে,এবং একটি কম্পিউটার (যা তাপমাত্রা বক্ররেখা এবং পরীক্ষার সমস্ত তথ্য রেকর্ড করতে পারে)

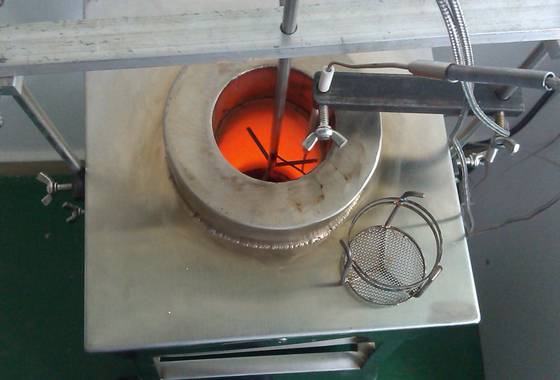

2গরম করার চুলাঃ Φ95mm × Φ75mm × Φ150mm, 3mm × 0.2m নিকেল 80% ক্রোমিয়াম 20% প্রতিরোধের ব্যান্ড

3নমুনা র্যাকের ওজনঃ ১৫ গ্রাম + ১ গ্রাম

4. এয়ারফ্লো হাউড: Φ75mm×500mm

5. থার্মোকপলঃ বিচ্ছিন্ন নিকেল-ক্রোমিয়াম রক্ষাকবচ Φ3mm

6ভোল্টেজ নিয়ন্ত্রকঃ 2KVA, ভোল্টেজ স্থিতিশীলতা≤±1%

7থার্মোমিটারঃ ০-১০০০±২%

8টাইমিং সময় পরিসীমাঃ 0 ~ 99h সঠিকতা ± 1S

9পাওয়ার সাপ্লাই ভোল্টেজঃ AC220V±10%, 50Hz, বৈদ্যুতিক বর্তমান≤10A;

10. স্থিতিশীল সময়ঃ ঘরের তাপমাত্রা থেকে 750°C≤1h;

11. চুলা তাপমাত্রাঃ 750±5°C;

12. চুলায় তাপমাত্রা ড্রিফটঃ 2°C/10min;

13গরম করার ক্ষমতাঃ 800 ~ 1000W;

14সর্বোচ্চ শক্তিঃ ১.৫ কিলোওয়াট;

15. পাওয়ার গরম করার ভোল্টেজঃ 0 ~ 100 ভোল্ট সামঞ্জস্যযোগ্য

প্রধান বৈশিষ্ট্যঃ

এই সরঞ্জামটি শিল্প কম্পিউটার এবং 16-বিট উচ্চ-নির্ভুলতা এডি অধিগ্রহণ কার্ড গ্রহণ করে এবং সংগৃহীত ডেটা সম্পূর্ণরূপে কম্পিউটার দ্বারা প্রক্রিয়াজাত করা হয়,যা ঐতিহ্যগত ম্যানুয়াল ডেটা গণনার কাজকে ব্যাপকভাবে সহজ করে তোলে; মানবিক অপারেশন ইন্টারফেস, সহজ এবং সুবিধাজনক অপারেশন, যারা কম্পিউটার ব্যবহার করতে জানেন না তারা 5 মিনিটের প্রশিক্ষণের পরে পরিচালনা করতে শিখতে পারেন। পরীক্ষার সময়,পরীক্ষক রিয়েল টাইমে পরীক্ষার তথ্য এবং তাপমাত্রা বক্ররেখা দেখতে পারেন; পরীক্ষার শেষে, পরীক্ষার প্রতিবেদনটি স্বয়ংক্রিয়ভাবে উত্পন্ন হয়, এবং পরীক্ষার ডেটা এক নজরে পরিষ্কার হয়, যা অপারেটরের জন্য সংরক্ষণ এবং মুদ্রণ এবং ফরোয়ার্ড করার জন্য সুবিধাজনক।সরঞ্জাম একটি উচ্চ নির্ভুলতা ভোল্টেজ নিয়ন্ত্রক দিয়ে সজ্জিত করা হয়, এবং ইনপুট পরীক্ষার ভোল্টেজের স্থিতিশীলতা নিশ্চিত করার জন্য ভোল্টেজের ওঠানামা ২% এর মধ্যে থাকে;সরঞ্জাম এছাড়াও overheating এবং overcurrent সুরক্ষা ডিভাইস গরম করার প্রক্রিয়া চলাকালীন গরম চুলা থেকে overloaded থেকে প্রতিরোধ করতে আছে, কার্যকরভাবে চুলার সেবা জীবন দীর্ঘায়িত।

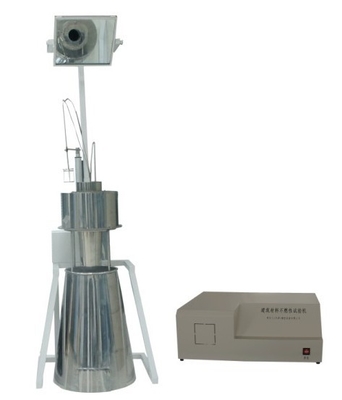

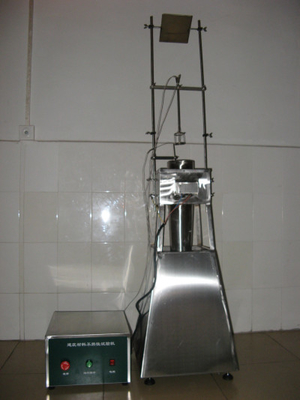

সরঞ্জাম কাঠামোঃএই মেশিনে একটি গরম করার চুলা, একটি নিয়ন্ত্রণ বাক্স, একটি কম্পিউটার এবং একটি বায়ু স্থিতিস্থাপক রয়েছে।

জ্বলন বাক্সের আকারঃ L700*W400*H850 ((মিমি) ।

জ্বলন বাক্স এবং কন্ট্রোল বক্স উচ্চ মানের SUS304 স্টেইনলেস স্টীল, যা সুন্দর এবং উদার চেহারা তৈরি করা হয়। অভ্যন্তরীণ অংশ SUS304 স্টেইনলেস স্টীল তৈরি করা হয়,যা ভাল অ্যান্টি-রস্ট.

তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থাঃ

থার্মোকপলঃ 0.3 এর তারের ব্যাসার্ধ এবং 1.5 * 300 এর বাইরের ব্যাসার্ধের সাথে কে-টাইপ নিকেল-ক্রোমিয়াম বর্মযুক্ত থার্মোকপল গ্রহণ করা হয়, যা GB / T5464 দ্বারা প্রয়োজনীয় প্রথম শ্রেণীর নির্ভুলতা পুরোপুরি পূরণ করে।

তাপমাত্রা অর্জনঃ ইভিওসি 16-বিট এডি, উচ্চ-নির্ভুলতা তাপমাত্রা অর্জন কার্ড, কম্পিউটার সিস্টেমের সাথে অধিগ্রহণ সংকেত গণনা এবং প্রক্রিয়া করার জন্য, নিয়ন্ত্রণ খুব নির্ভুল।

ব্যবহারের শর্তাবলীঃমাটি সমতল, ভাল বায়ুচলাচল, এবং এতে জ্বলনযোগ্য, বিস্ফোরক, ক্ষয়কারী গ্যাস এবং ধুলো নেই। আশেপাশে কোনও শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বিকিরণের উত্স নেই।সরঞ্জামগুলির চারপাশে যথাযথ রক্ষণাবেক্ষণের জায়গা ছেড়ে দিন.

তাপমাত্রাঃ ২৫°C থেকে ৩৫°C।

অনুমোদিত ভোল্টেজ ওঠানামা পরিসীমাঃ 220V ± 10%

অনুমোদিত ফ্রিকোয়েন্সি ফ্লুক্টোশন ব্যাপ্তিঃ 50Hz±1%

ব্যবহারকারীকে ইনস্টলেশন সাইটে একটি ফুটো বায়ু সুইচ দিয়ে সরঞ্জামটি কনফিগার করতে হবে, এবং এই সুইচটি স্বতন্ত্র এবং সরঞ্জাম ব্যবহারের জন্য নিবেদিত হতে হবে।

পরীক্ষার চুলার আকারঃL550 × W550 × H2100 (মিমি)

কন্ট্রোল বক্সের আকারঃL700×W600×H1200 (মিমি), কন্ট্রোল বক্স কম্পিউটার দ্বারা নিয়ন্ত্রিত হয়।

পরীক্ষামূলক চুলাটি উচ্চমানের (টি = ১.২ মিমি) স্টেইনলেস স্টিল দিয়ে তৈরি, যা সুন্দর এবং উদার চেহারা।

অভ্যন্তরীণ অংশগুলি SUS304 স্টেইনলেস স্টিল দিয়ে তৈরি, যার ভাল মরিচা প্রতিরোধ ক্ষমতা রয়েছে।

তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থাঃ কম্পিউটার বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

থার্মোকপলঃ √1.5 মিমি ব্যাসার্ধ এবং II এর নির্ভুলতার সাথে নিকেল-ক্রোমিয়াম বর্মযুক্ত থার্মোকপল।

আমিযন্ত্র

পুরো যন্ত্রটি একটি 19 ইঞ্চি বাক্সে অবস্থিত এবং একটি তাপমাত্রা নিয়ামক, অতিরিক্ত তাপমাত্রা অ্যালার্ম এবং পাওয়ার নিয়ামক অন্তর্ভুক্ত।পাওয়ার নিয়ামক ভোল্টেজ ওঠানামা প্রভাব অধীনে তাপমাত্রা রাখে এবং ওয়াট মধ্যে বিতরণ শক্তি সরবরাহ ক্ষমতা প্রদর্শন.

4. পিপারফরম্যান্স সূচক

1পাওয়ার সাপ্লাইঃ AC220V±10%, 50Hz, বর্তমান≤10A;

2গরম করার ক্ষমতাঃ 1500W;

3তাপমাত্রা পরিসীমাঃ (২০০-১৩০০°সি);

4. তাপমাত্রা নিয়ন্ত্রণ পরিসীমাঃ (300 ~ 750) °C;

5তাপমাত্রা পরিমাপের নির্ভুলতাঃ ± 1°C;

6তাপমাত্রা নিয়ন্ত্রণের সঠিকতাঃ ±3°C;

7. চুলায় প্রাথমিক ভারসাম্য তাপমাত্রাঃ (750 ± 5) °C, তাপমাত্রা 10 মিনিটের মধ্যে 2 °C ≤;

8- চুলায় স্থিতিশীল তাপমাত্রাঃ ঘরের তাপমাত্রা থেকে 750°C≤ 1 ঘন্টা;

9গরম করার চুলা টিউব আকারঃ অভ্যন্তরীণ ব্যাসার্ধ (75±1) মিমি, উচ্চতা (150±1) মিমি;

10নমুনাটি সিলিন্ডারিকঃ ব্যাসার্ধ 45 মিমি, উচ্চতা (50±3) মিমি;

11. মেঝে এলাকাঃ ১ বর্গ মিটার;

12. তাপমাত্রা প্রোবঃ বাইরের ব্যাসার্ধ 1.5 মিমি, এবং তারের ব্যাসার্ধ 0.3 মিমি।

13পাওয়ার রেগুলেশনঃ 0 ~ 1200 ভোল্ট নিয়ন্ত্রনযোগ্য;

14. অবস্থা সামঞ্জস্যঃ পরীক্ষার আগে নমুনাটি একটি বায়ুচলাচলযুক্ত শুকানোর চুলায় সামঞ্জস্য করা উচিত যা তাপমাত্রা (60±5) °C (20 ~ 24 ঘন্টা) ।এবং তারপর নমুনা একটি শুকানোর থালা রুম তাপমাত্রা পর্যন্ত ঠান্ডা করা হয়পরীক্ষার আগে প্রতিটি নমুনার গ্রুপের ভর 0.01g সঠিকতার সাথে ওজন করা উচিত।

15প্রোব টেস্ট পয়েন্টঃ টেস্ট চেম্বার, টেস্ট টুকরা কেন্দ্র, টেস্ট টুকরা পৃষ্ঠ, চুলা প্রাচীর।
