মেঝে আচ্ছাদন উপকরণ জন্য রেডিয়েন্ট তাপ ফ্লাক্স টেস্টিং সরঞ্জাম, পরীক্ষা এবং জ্বলন বৈশিষ্ট্য বর্ণনা

DX8401 মেঝে আবরণ উপকরণ জন্য রেডিয়েন্ট তাপ প্রবাহ পরীক্ষা সরঞ্জাম

স্ট্যান্ডার্ড মেনে চলুনঃGB/T11785-2005 এবং ISO9239-1 "প্যাভিং উপকরণগুলির জ্বলন পারফরম্যান্স নির্ধারণ - রেডিয়েন্ট তাপ উত্স পদ্ধতি" এর প্রয়োজনীয়তা পূরণ করে।

প্রয়োগের ক্ষেত্রঃ

এটি নির্দিষ্ট অবস্থার অধীনে ক্ষুদ্র শিখা জ্বলন সহ অনুভূমিকভাবে স্থাপন করা এবং একটি কুলুঙ্গি তাপীয় বিকিরণ ক্ষেত্রের সংস্পর্শে থাকা মেঝে উপাদানগুলির পরীক্ষার জন্য উপযুক্ত।সব ধরনের মেঝে উপকরণ জন্য উপযুক্ত. যেমনঃ টেক্সটাইল, কার্পেট, কর্ক, কাঠ, রাবার শীট এবং প্লাস্টিকের মেঝে এবং মেঝে স্প্রে করার উপকরণ। ডিভাইসটি প্যাভিং উপাদানগুলির জ্বলন বৈশিষ্ট্যগুলির প্রতিক্রিয়া জানাতে পারে,ব্যবহার করা সাবস্ট্র্যাট সহ, এবং সমর্থন উপাদান, sublayer উপাদান বা প্যাভিং উপাদান অন্যান্য দিক পরিবর্তন পরীক্ষার ফলাফল প্রভাবিত করতে পারে,এবং এটি পরীক্ষাগার নিয়ন্ত্রণের অবস্থার অধীনে অগ্নিসংযোগে জোড়া জোড়া তাপ প্রতিক্রিয়াতে প্যাভিং উপাদানগুলির জ্বলন বৈশিষ্ট্য পরীক্ষা এবং বর্ণনা করতে ব্যবহৃত হয়.

প্রধান প্রযুক্তিগত সূচকঃ

বিকিরণ বাক্স 30 ডিগ্রী কাত হয় এবং নিয়মিত করা যাবে

ইনপুট তাপ প্রবাহ ইনপুট তাপ প্রবাহ দ্বারা পরিমাপ করা হয়

ধোঁয়াশায় গ্যাসের প্রবাহের হার (2.5±0.2) m/s

পানির তাপমাত্রা ছিল ১৫ ডিগ্রি সেলসিয়াস থেকে ২৫ ডিগ্রি সেলসিয়াস

রেডিয়েন্ট প্যানেলের ৯টি পয়েন্টের রেডিয়েন্ট ফ্লাক্স সংশ্লিষ্ট স্পেসিফিকেশন পূরণ করতে হবে (স্ট্যান্ডার্ড প্রয়োজনীয়তা দেখুন)

নিষ্কাশন ফ্যান অসীমভাবে নিয়মিত হয়

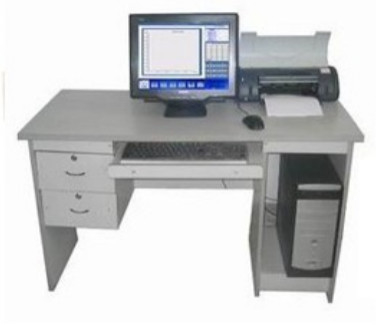

বৈশিষ্ট্যঃ কম্পিউটার নিয়ন্ত্রিত; স্বয়ংক্রিয় সময় গণনা; ডাটা প্রসেসিং রেকর্ড মুদ্রণ;

টাইমিং নির্ভুলতাঃ <১ সেকেন্ড/ঘন্টা;

টেকনিক্যাল প্যারামিটারঃ

তাপ প্রবাহ মিটারের পরিমাপ পরিসীমাঃ (0-15) Kw/m2;

তাপ প্রবাহ পরিমাপের নির্ভুলতাঃ ±0.2Kw/m2;

তাপ প্রবাহ পরিমাপের নির্ভুলতাঃ < ± 3%;

তাপীয় বিকিরণ উচ্চ তাপমাত্রা পরিমাপ পরিসীমাঃ 400-600 °C, ±0.5 °C সঠিকতা;

ব্ল্যাকবডি তাপমাত্রা ত্রুটিঃ ±5°C;

ধোঁয়া নিষ্কাশন গতিঃ (2.5±0.2) মি/সেকেন্ড;

ধোঁয়া নিষ্কাশন ক্ষমতাঃ (39-85) m3/min;

গর্তযুক্ত অগ্নি প্রতিরোধী রেডিয়েন্ট প্লেট আকারঃ 300mm × 450mm, প্রায় 900 °C উচ্চ তাপমাত্রা প্রতিরোধ করতে পারে;

থার্মোকপলঃ ৩.২ মিমি ব্যাসার্ধের কে-টাইপ স্টেইনলেস স্টীল বর্মযুক্ত থার্মোকপল।

তাপ প্রবাহ বিতরণ প্রয়োজনীয়তাঃ 200 মিমিঃ (9.1±0.4) KW/m2;

৪০০ মিমিঃ (৫.০±০.৪) কেডব্লিউ/এম২;

৬০০ মিমিঃ (২.৪±০.২) কেডব্লিউ/এম২;

জ্বলন গ্যাসঃ প্রোপেন গ্যাস (ব্যবহারকারী দ্বারা সরবরাহ করা);

জ্বলন গ্যাসের প্রবাহঃ (0.026±0.002) L/S;

জ্বলন্ত ব্লাস্টারঃ বাইরের ব্যাসার্ধ ¢10 মিমি, অভ্যন্তরীণ ব্যাসার্ধ ¢6 মিমি, ব্লাস্টার টিউবে 35 ¢0.7 মিমি গর্ত;

অগ্নি উচ্চতাঃ 60 ~ 120mm নিয়মিত;

ইগনিশন সিস্টেমঃ উচ্চ ভোল্টেজ ইলেকট্রনিক ইগনিশন;

শক্তিশালী নিষ্কাশন সিস্টেমঃ এই মেশিনটি একটি শক্তিশালী নিষ্কাশন ফ্যান দিয়ে সজ্জিত, যখন পরীক্ষা সম্পন্ন হয়, নিষ্কাশন গ্যাস বাইরে নিষ্কাশন করতে নিষ্কাশন ফ্যান সিস্টেম চালু করুন।

কন্ট্রোল বক্স / জ্বলন বাক্স উপাদানঃ উচ্চ মানের (t = 1.2 মিমি) 304 স্টেইনলেস স্টিল প্লেট ব্যবহার করে, সিএনসি মেশিন টুল প্রসেসিং এবং গঠনের, আর্ক আকৃতি সুন্দর এবং উদার।

Blowtorch: আমাদের কোম্পানি দ্বারা তৈরি, 304 স্টেইনলেস স্টীল উপাদান, সম্পূর্ণরূপে GB / T11785 মানের প্রয়োজনীয়তা অনুযায়ী।

অন্যান্য যান্ত্রিক যন্ত্রাংশ 304 স্টেইনলেস স্টিল বা A3 উপাদান থেকে তৈরি হয় যা পুরু, অ্যান্টি-জারা এবং অ্যান্টি-রস্ট।

পাওয়ার সাপ্লাই ভোল্টেজঃ AC220V±10%, 50Hz;

সর্বোচ্চ শক্তিঃ ৫ কিলোওয়াট।

জ্বলন বাক্সের আকারঃ L1420*W1200*H2300 ((মিমি)

কন্ট্রোল বক্সের আকারঃ দৈর্ঘ্য × প্রস্থ × উচ্চতা (2.2× 1.2× 2.4) মিটার;

সরঞ্জাম ওজনঃ ৩৫০ কেজি।

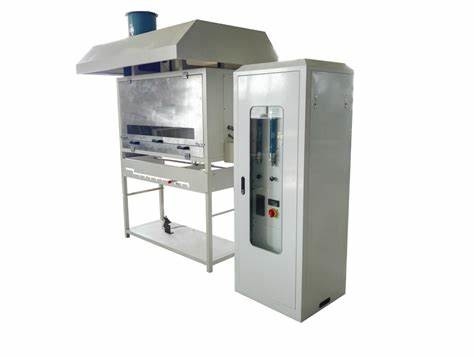

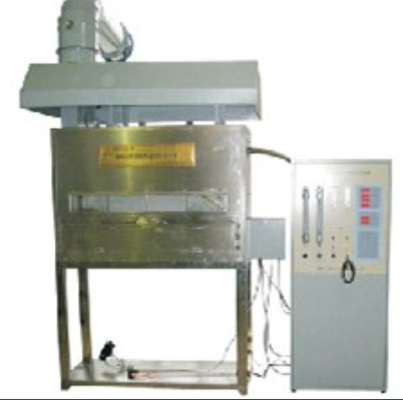

সরঞ্জাম গঠনঃ এটি মূলত দুটি অংশ নিয়ে গঠিতঃ জ্বলন বাক্স এবং নিয়ন্ত্রণ বাক্স।
