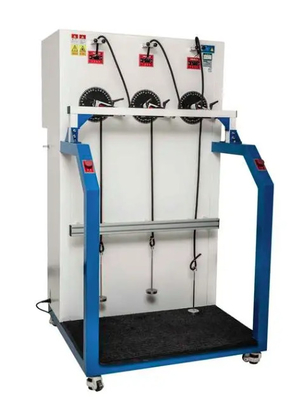

ওয়্যার এবং ক্যাবল দুই পিভিসি বিচ্ছিন্ন তারের যান্ত্রিক শক্তি পরিমাপ জন্য তিন চাকা বাঁক পরীক্ষা মেশিন

DX8393 তার এবং তারের দুই তিন চাকা নমন পরীক্ষামেশিন

1প্রযোজ্য ক্ষেত্রঃ

প্রধানত পিভিসি বিচ্ছিন্ন ক্যাবল বা কাঁচা বিচ্ছিন্ন এবং অতিরিক্ত নমনীয় তারের যান্ত্রিক শক্তি পরিমাপের জন্য উপযুক্ত, যার নামমাত্র ভোল্টেজ 450/750V বা তার কম, এবং দুই বা ততোধিক কোর সহ।এর কর্মক্ষমতা এবং কাঠামো GB/T 5013 এর জাতীয় মান পূরণ করা উচিত.2-2008, GB/T 5013.8-2008, এবং GB/T 5023.2-2008. উপকরণটি নতুন উপস্থিতি নকশা, নির্ভরযোগ্য কর্মক্ষমতা এবং কাঠামো, সুবিধাজনক অপারেশন, এক মেশিনের দ্বৈত ব্যবহারের বৈশিষ্ট্য রয়েছে,এবং পরীক্ষার তথ্যের উচ্চ নির্ভুলতা. পরীক্ষামূলক তথ্য আউটপুট এবং পুনরুদ্ধারের জন্য RS232, RS485 বা ইথারনেট ইউনিভার্সাল যোগাযোগ ইন্টারফেস সংরক্ষণ করুন। IEC60227-2:2003

2প্রধান প্রযুক্তিগত পরামিতিঃ

১) দুইটা রাউন্ড

• পাওয়ার সাপ্লাই ভোল্টেজঃ এসি ৩৮০ ভোল্ট তিন-ফেজ চার-ক্যারিয়ার।
• মোটর শক্তিঃ ২০০ ওয়াট।
• গাড়ি ভ্রমণঃ ≥ ১ মিটার।
• গাড়ির গতিঃ ০.৩৩ মিটার/সেকেন্ড (নিয়ন্ত্রিত) ।
• নমুনা ভোল্টেজঃ 180V/450V (নিয়মিত) ।
• নমুনার দৈর্ঘ্যঃ ৫০০০ মিমি।
• নমুনা বর্তমানঃ 0-35 A (নিয়মিত) ।
• গণনা টেবিলঃ ১৫০০০ রাইড রাইড প্রিসেট করা যায়।
• পলি ব্যাসার্ধঃ φ ৬০ φ ৮০ φ ১২০ φ ১৬০ φ ২০০ (প্রতিটিতে ২টি সমতল গর্ত থাকে) ।
• ভারী হ্যামারের ভরঃ দুটি, 0.5 কেজি, 1.0 কেজি, 2.0 কেজি, 3.0 কেজি এবং 4.0 কেজি।

২) তিন চাকার

• পাওয়ার সাপ্লাই ভোল্টেজঃ এসি ৩৮০ ভোল্ট তিন-ফেজ চার-ক্যারিয়ার।
• মোটর শক্তিঃ ২০০ ওয়াট।
• গাড়ি ভ্রমণঃ ≥ ১ মিটার।
• গাড়ির গতিঃ ০.১ মি/সেকেন্ড (নিয়ন্ত্রিত) ।
• নমুনা ভোল্টেজঃ 180V/450V (নিয়মিত) ।
• নমুনার দৈর্ঘ্যঃ ৫০০০ মিমি।
• নমুনা বর্তমানঃ 0-35A (নিয়মিত) ।
• ভারী হ্যামারের ওজনঃ 21N, 28N, এবং 42N এর জন্য প্রতিটি দুটি।
• পলি ব্যাসার্ধঃ φ 40 φ 45 φ 50 এর জন্য দুটি।

3পরীক্ষাঃ

1) পরীক্ষার নমুনার প্রকারঃ দুটি কোর একক-ফেজ, দুটি কোর তিন-ফেজ, তিনটি কোর তিন-ফেজ, তিনটি কোর চার-ফেজ। একটি DC 12V সংকেত বর্তমান উৎস দিয়ে সজ্জিত।

2) পরীক্ষার পদ্ধতিঃ লোড নেই, এক-ফেজ (দুই কোর), তিন-ফেজ (তিন-ফেজ তিন তার / তিন-ফেজ চার তার), পাঁচটিরও বেশি কোর সহ তারগুলি,এবং 18 টিরও কম কোর সহ তারগুলি যে কোনও সময় নির্বাচন করা যেতে পারে.

3) পরীক্ষার নমুনা ব্যর্থতা পরিদর্শনঃ

• এম্পমিটার ইঙ্গিতঃ A, B, এবং C ধাপগুলি সংযোগ বিচ্ছিন্ন এবং স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।
• বর্তমান সূচকঃ A/B, A/C, B/C শর্ট সার্কিট এবং স্বয়ংক্রিয়ভাবে বন্ধ করার জন্য অ্যালার্ম রিং।
• বর্তমান সূচকঃ এ, বি, সি এবং পলি শর্ট সার্কিট এলার্ম এবং স্বয়ংক্রিয় বন্ধ।
• পাঁচটি বা তার বেশি কোর সহ নমুনাগুলির জন্য, কোনও লোড বর্তমান প্রয়োগ করা হয় না। যতক্ষণ তারের কোরগুলি ভি-ভিতে সিরিয়ায় সংযুক্ত থাকে, প্যানেল সিগন্যাল উত্সটি 12V এর একটি ডিসি ভোল্টেজ প্রদর্শন করে।যদি সার্কিট ব্রেকার থাকে, সিস্টেমটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
