বৈদ্যুতিক ও ইলেকট্রনিক পণ্যগুলির আর্ক প্রতিরোধের পরীক্ষার জন্য উচ্চ বর্তমান আর্ক ইগনিশন টেস্টিং সরঞ্জাম

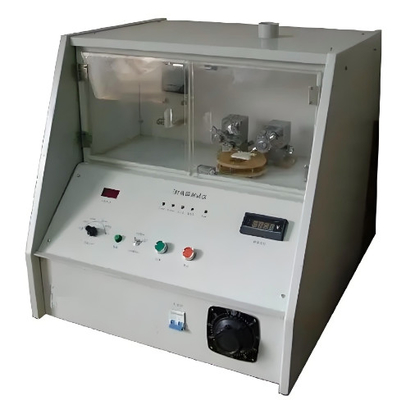

DX8086 উচ্চ বর্তমান আর্ক ইগনিশন পরীক্ষাডি সরঞ্জাম

পণ্যের সারসংক্ষেপঃআইইসি ৬০৯৫০-১ঃ২০০১ "ইনফরমেশন টেকনোলজি সরঞ্জামের নিরাপত্তা" এবং ইউএল ৭৪৬এ, আইইসি ৬০৯৪৭ অনুযায়ী।1:1999 এবং সিমুলেশন নিরাপত্তা পরীক্ষার আইটেমগুলিতে নির্দিষ্ট অন্যান্য মান। উচ্চ বর্তমান আর্ক ইগনিশন পরীক্ষক একটি নির্দিষ্ট বর্তমান (33A) এবং পাওয়ার ফ্যাক্টর (COSφ0.5) এর অধীনে ডাবল ইলেকট্রোড ব্যবহার করে,একটি নির্দিষ্ট আর্ক শুরু গতি (254mm/s) এবং পুনরাবৃত্তি হার (40 বার/মিনিট) অনুযায়ী, নমুনার পৃষ্ঠটি বারবার 200 বার পর্যন্ত আর্ক করা হয়, এবং নমুনার অগ্নি প্রতিরোধের মূল্যায়ন করা হয়।

পরীক্ষার বর্ণনাঃবৈদ্যুতিক এবং ইলেকট্রনিক সরঞ্জামগুলির ভিতরে শিখা ছড়িয়ে দেওয়া সহজ শক্ত জ্বলনযোগ্য উপকরণ বা অন্যান্য শক্ত জ্বলনযোগ্য উপকরণগুলির অংশগুলি আর্কের নিকটবর্তী বা যোগাযোগের কারণে জ্বলতে পারে,বৈদ্যুতিক অগ্নিকাণ্ডের কারণ এবং সরঞ্জাম এবং ব্যক্তিগত নিরাপত্তার নির্ভরযোগ্য অপারেশনকে বিপন্ন করে.

প্রয়োগের ক্ষেত্রঃএটি প্রধানত বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি এবং তাদের উপকরণগুলির আর্ক প্রতিরোধের পরীক্ষার জন্য উপযুক্ত,বিভিন্ন মেরুদণ্ডের লাইভ পার্টস বা লাইভ পার্টস এবং গ্রাউন্ডেড মেটাল পার্টসের মধ্যে আইসোলেটরে যে ফুটো হতে পারে তা সিমুলেট করা, যাতে নির্দিষ্ট ভোল্টেজের অধীনে আইসোলেটরের আর্ক প্রতিরোধের পরিমাপ এবং মূল্যায়ন করা যায়।

মানদণ্ড:আইইসি ৬০৯৫০-১ঃ2001BS EN 60950-1:2001বিএস ৭০০২ঃ2001, GB 4943-2001 "ইনফরমেশন টেকনোলজি সরঞ্জাম নিরাপত্তা" এবং UL746A, IEC609471:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998 এবং অন্যান্য স্ট্যান্ডার্ড প্রয়োজনীয়তা।

পরীক্ষার বর্ণনাঃহাই-কুরেন্ট আর্ক ইগনিশন পরীক্ষক একটি নির্দিষ্ট আকারের ডাবল ইলেক্ট্রোড এবং বিভিন্ন উপকরণ (ইলেক্ট্রোড-রৌপ্য এবং ইলেক্ট্রোড-স্টেইনলেস স্টীল) ।একটি নির্দিষ্ট বর্তমান (33A) এবং পাওয়ার ফ্যাক্টর (COSφ0).5), একটি নির্দিষ্ট আর্ক সূচনা গতি (254mm/s) এবং পুনরাবৃত্তি হার (40 বার/মিনিট) অনুযায়ী, নমুনা পৃষ্ঠের উপর 200 বার পর্যন্ত আর্ক পুনরাবৃত্তি করা হয়,এবং নমুনার উচ্চ-বর্তমান আর্ক ইগনিশন প্রতিরোধের মূল্যায়ন করা হয় (HAI)স্তর সংখ্যা যত ছোট, উপাদানটি জ্বলতে ততই কঠিন।

টেকনিক্যাল প্যারামিটারঃ

অপারেটিং ভোল্টেজঃ 220V/50Hz, 1KVA

আর্ক স্ট্রাইক বর্তমান 33A±5%A (নিয়মিত)

আর্ক স্ট্রাইকিং রেটঃ ৪০ বার/মিনিট (নিয়মিত)

ইলেক্ট্রোড বিচ্ছেদ গতি 254mm/s ± 25mm/s

আর্ক স্ট্রাইকিং পাওয়ার ফ্যাক্টরঃ COSφ0.5±0 (নিয়মিত);

আর্ক স্ট্রাইক সংখ্যা 0-9999, যা প্রিসেট করা যাবে

ইলেক্ট্রোড উপাদান (ইলেক্ট্রোড) তামা, ব্যাসার্ধ Ф3.5, টপ বেভেল অ্যাঙ্গেল 30°

ইলেকট্রোড - স্টেইনলেস স্টীল, ব্যাসার্ধ F3.0, শেষ শঙ্কু কোণ 60°

ইলেকট্রোডের কোণ অনুভূমিক 45 ° হয়, এবং ইলেকট্রোড মাথা বাঁক এর ব্যাসার্ধ 0.1mm হয়

ড্রপ ব্যবধান 30±5S, নিয়মিত

ড্রিপ উচ্চতা 35±5mm

ড্রিপ বিলম্ব 0.2S ((সোলিনয়েড ভালভ খোলার সময়)

ড্রপ আকারঃ 45 ~ 50 ড্রপ / সেমি 3

নমুনার আকারঃ 130mm×13mm×(2~12)mm;
