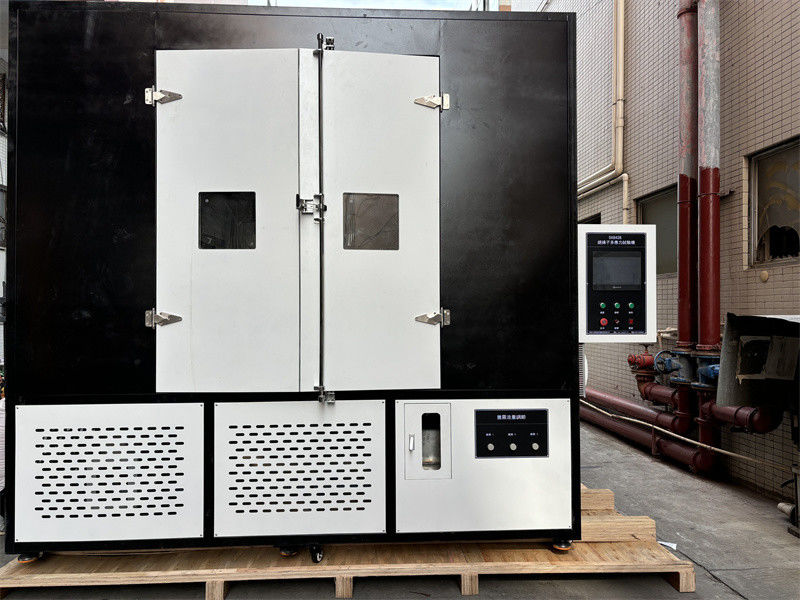

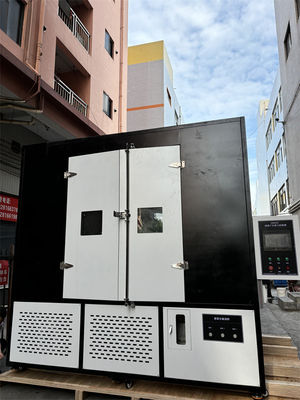

5000 ঘন্টা আইসোলেটর তাপমাত্রা আর্দ্রতা সাইক্লিং চেম্বার IECIEC62217-2012

আইইসি ৬২৭৩০-২০২৪, আইইসি ৬২২১৭-২০১২ পলিমারিক আইসোলেটর ৫০০০ ঘন্টা মাল্টিপল স্ট্রেস টেস্ট মেশিন

1. পরীক্ষার নমুনাঃ একই ডিজাইনের দুটি পরীক্ষার আইসোলেটর 500 মিমি থেকে 800 মিমি পর্যন্ত সরে যাওয়ার দূরত্বের সাথে,

2পদ্ধতিঃ একটি সিলড, আর্দ্র, এবং জারা প্রতিরোধী পরীক্ষার চেম্বারে পরীক্ষা পরিচালনা করুন, যার আয়তন 20M3 অতিক্রম করে না। চিত্র B1 এই পরীক্ষার চেম্বারের একটি স্কিম্যাটিক চিত্র।

3. পরীক্ষার সরঞ্জাম পর্যবেক্ষণের জন্য উইপার এবং চলনশীল অতিবেগুনী ফিল্টারগুলির জন্য পৃথক পর্যবেক্ষণ গর্ত।

4পরীক্ষার শর্তাবলীঃ চিত্র B2 তে দেখানো হয়েছে, বিভিন্ন চাপ চক্রগুলি বিচ্ছিন্নকারীকে প্রয়োগ করা হয়, যা প্রায় 5000 ঘন্টা ধরে পুনরাবৃত্তি করা হয়। সরঞ্জাম চক্র পরীক্ষার সময়,পরীক্ষামূলক নমুনা তাপমাত্রা পরিবর্তন এবং ঘনীভবনের শিকার হতে হবে.

5যেমন চিত্র B3 তে দেখানো হয়েছে, পরীক্ষাটি পরীক্ষার মাঝখানে উল্লম্বভাবে ইনস্টল করা হয়, পরীক্ষার নমুনার সংলগ্ন ছাতা প্রান্ত এবং শীর্ষের মধ্যে সর্বনিম্ন 400 মিমি দূরত্বের সাথে,পরীক্ষার নমুনা এবং প্রাচীর এবং মাটির মধ্যে পরীক্ষা শুরু করার আগে, পরীক্ষার নমুনাটি ডি-ইওনিজড পানি দিয়ে পরিষ্কার করা উচিত,

7একই সময়ে একই রকম ক্রপিং দূরত্বের সাথে তিনটি জোড়া নমুনা পরীক্ষা করা যেতে পারে

8ভোল্টেজঃ পরীক্ষামূলক নমুনার ক্রীপিং দূরত্ব (মিমি) 34.6 দ্বারা ভাগ করে পাওয়া মান (ফেজ থেকে ফেজ ভোল্টেজের ভিত্তিতে গণনা করা 20 মিমি / কেভি এর ক্রীপিং দূরত্বের সমতুল্য)

9পাওয়ার সার্কিটের জন্য, যখন অবিচ্ছিন্ন নেতিবাচক বর্তমান লোড 250mA (r.m.s) হয়, তখন 1 সেকেন্ডের মধ্যে উচ্চ ভোল্টেজ পক্ষের সর্বাধিক ভোল্টেজ ড্রপ 5% অতিক্রম করা উচিত নয়,এবং সুরক্ষা স্তর 1A (r) এ সামঞ্জস্য করা উচিত.m.s)

10সূর্যালোকের সিমুলেশনঃ সিমুলেটেড সৌর বিকিরণ একটি জেনন আর্ক ল্যাম্প দ্বারা সরবরাহ করা হয় যার নামমাত্র আউটপুট 6500W এবং দুটি বোরোসিলিকেট গ্লাস ফিল্টার দিয়ে সজ্জিত (উদাহরণ B.4 দেখুন),এক্সেনন আর্ক ল্যাম্প এবং পরীক্ষার নমুনার মধ্যে প্রায় ৪৮০ মিমি দূরত্ব

11. প্রতিটি পরীক্ষার শুরুতে, একটি নতুন ল্যাম্প এবং ফিল্টার ব্যবহার করা উচিত। পরীক্ষার সময়, ফিল্টার প্রতিস্থাপন করার সময় (এবং যদি ল্যাম্পটিও প্রয়োজন হয়),এটি ল্যাম্প প্রস্তুতকারকের সুপারিশ অনুযায়ী করা উচিত.

DX8428 আইসোলেটর মাল্টি স্ট্রেস টেস্টিং মেশিন.pdf
