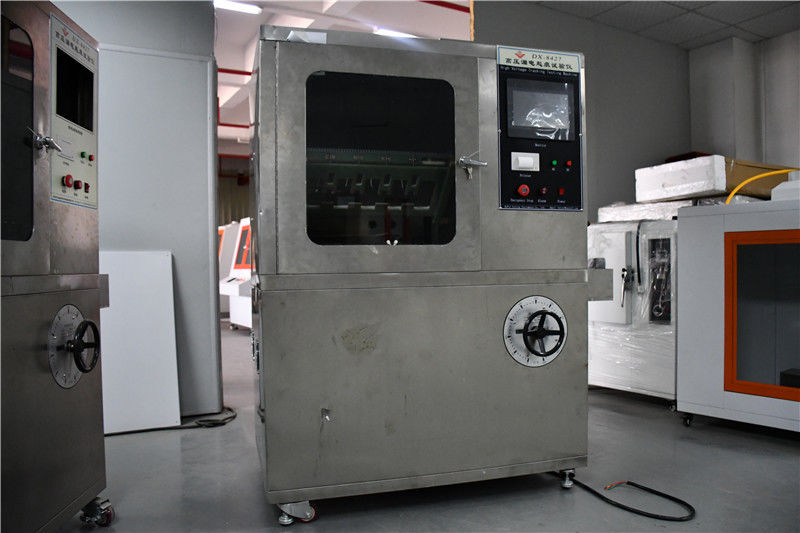

DX8427 উচ্চ ভোল্টেজ ফুটো ট্রেস টেস্টিং মেশিন

1প্রয়োগের ক্ষেত্রঃ

প্রধানত বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি এবং তাদের উপকরণগুলির বৈদ্যুতিক ট্রেস এবং জারা প্রতিরোধের পরীক্ষার জন্য উপযুক্ত,পাওয়ার ফ্রিকোয়েন্সি (48Hz -62Hz) এ তরল দূষণকারী এবং কমন পৃষ্ঠের নমুনা ব্যবহারের অনুকরণ. বিদ্যুতায়ন এবং জারা প্রতিরোধের পরিমাপের মাধ্যমে কঠোর পরিবেশগত অবস্থার অধীনে ব্যবহৃত বৈদ্যুতিক নিরোধক উপকরণগুলির প্রতিরোধের স্তর মূল্যায়ন করুন।বৈদ্যুতিক পণ্যগুলিতে আর্দ্রতা এবং অমেধ্যের প্রভাবের অধীনে, বিভিন্ন মেরুযুক্ত চার্জযুক্ত অংশগুলির মধ্যে বা চার্জযুক্ত অংশ এবং গ্রাউন্ডেড ধাতুর মধ্যে নিরোধক ফুটো হতে পারে। এর ফলে আর্কটি ভাঙ্গন, শর্ট সার্কিট,বা স্রাবের কারণে উপাদান ক্ষয়এই পরীক্ষক একটি ধ্বংসাত্মক পরীক্ষা যা আইসোলেশন উপকরণ উপর উপরের পরিস্থিতি অনুকরণ,বৈদ্যুতিক ক্ষেত্র এবং একটি নির্দিষ্ট ভোল্টেজে জল ধারণকারী অমেধ্যের কার্যকলাপের অধীনে নিরোধকগুলির ফুটো এবং চিহ্নিতকরণের আপেক্ষিক প্রতিরোধের পরিমাপ এবং মূল্যায়ন করতে ব্যবহৃত হয়এটি বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, গৃহস্থালী যন্ত্রপাতি যেমন রিলে সকেট, রূপান্তর সুইচ কভার, contactors,ইত্যাদি.

2মানদণ্ড মেনে চলুনঃ

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators"আইসোলেশন উপকরণগুলির এসি/ডিসি ফুটো ট্রেসিং টেস্টের মানদণ্ডে নির্দিষ্ট করা সিমুলেশন পরীক্ষার আইটেমগুলি, যা রাবারের জন্য প্রযোজ্য,প্লাস্টিক এবং অন্যান্য বৈদ্যুতিক বিচ্ছিন্নতা উপকরণ যেমন কমন প্লেন পদ্ধতি. স্ট্যান্ডার্ড পাঁচ সেট সিলিকন রাবার টেস্টার এবং সিলিকন টেস্টার জন্য।

3. টেকনিক্যাল প্যারামিটার:

ইলেকট্রোডঃ 0.5 মিমি পুরু উপাদানঃ স্টেইনলেস স্টীল;

উপরের এবং নীচের ইলেকট্রোডের মধ্যে দূরত্বঃ 50.0mm ± 0.1;

পরীক্ষার ভোল্টেজঃ 100V-6000V ধাপবিহীন নিয়ন্ত্রিত;

ভোল্টেজ নিয়ন্ত্রকঃ আউটপুটঃ 0 ¢ 250V থেকে নিয়ন্ত্রিত, 5KVA এর ক্ষমতা সহ;

যখন সার্কিট বর্তমান 60mA হয়, আউটপুট ভোল্টেজ বন্ধ করুন;

পরীক্ষার সময়ঃ ৬ ঘণ্টা।

ড্রপিং নির্ভুলতাঃ ০.৫%

ভোল্টেজ স্থিতিশীলতাঃ ± 1%;

উচ্চ নির্ভুলতা ভোল্টেজ নিয়ন্ত্রকঃ আউটপুট AC220V। পাওয়ার 6000W। নির্ভুলতা ± 1%;

পরীক্ষার ট্রান্সফরমারঃ ক্ষমতা 5KVA। সর্বোচ্চ আউটপুট ভোল্টেজ AC6000V (বা DC6000V ঐচ্ছিক);

ট্রেস সনাক্তকরণঃ GB/T6553-2003/4 স্ট্যান্ডার্ড অনুযায়ী।1.2, একটি ভোল্টেজ (2.5kV, 3 5kV এবং 4.5kV) প্রয়োগ করুন, এবং একটি নির্দিষ্ট প্রবাহের হারে দূষিত তরলটি ড্রিপ করুন।

ড্রপিং ডিভাইসঃ একটি রাল্ফ যথার্থ পেরিস্টালটিক পাম্প ব্যবহার করে, প্রতি মিনিটে 0.00185-20 মিলিলিটার প্রবাহের পরিসীমা, প্রতি মিনিটে 0.1-50 ঘূর্ণন একটি কাজ গতি,এবং প্রবাহের নির্ভুলতার ত্রুটি 0 এর চেয়ে কম.৫%;

আউটপুট ভোল্টেজঃ এসি/ডিসি (স্টিচযোগ্য)

কেসঃ SUS304 স্টেইনলেস স্টীল থেকে তৈরি (ব্রাশযুক্ত পৃষ্ঠ);

নিকাশী ট্যাংকটি 316 স্টেইনলেস স্টিলের তৈরি এবং একটি সিলিং ডিভাইস দিয়ে সজ্জিত।

ভলিউম 0.56m3, স্টুডিও ভলিউমঃ 900L * 650W * 950H (মিমি);

যন্ত্রের মাত্রাঃ 1200L * 750W * 1800H (মিমি), দৈর্ঘ্য 750 * প্রস্থ 1180 * উচ্চতা 1760mm, কাঠের বাক্স 890 * 1320 * 1900
