GB/T9978.1-2008 "বিল্ডিং কম্পোনেন্টস ফায়ার রেজিস্ট্যান্স টেস্ট মেথড পার্ট ১: জেনারেল রিকোয়ারমেন্টস" অধ্যায় এবং অধ্যায় ৬ এর প্রয়োজনীয়তা, GB/T14907-2018 "স্টিল স্ট্রাকচারসের জন্য ফায়ার রিটাড্যান্ট কোটিংস" পরীক্ষার মান, GBJ17-2003 "কোড ফর ডিজাইন অফ স্টিল স্ট্রাকচারস" স্ট্যান্ডার্ডের প্রয়োজনীয়তা, GA_T714-2007, GB/ T9779-1988 ল্যামিনেটেড আর্কিটেকচারাল কোটিংস।
প্রযুক্তিগত প্যারামিটার:
১.সরঞ্জাম গঠন:ফায়ার রেজিস্ট্যান্স টেস্ট হরাইজন্টাল ফার্নেস, কম্বাশন কন্ট্রোল সেকশন, গ্যাস সেকশন এবং প্রেসার রিডাকশন সিস্টেম, প্রেসার রিলিজ এবং মেজারমেন্ট সিস্টেম, ফ্লু গ্যাস এমিশন সিস্টেম, স্যাম্পল টেস্ট স্ট্যান্ড, গ্যাস ফ্লো সিস্টেম, টেম্পারেচার মেজারমেন্ট সিস্টেম (ফার্নেস টেম্পারেচার ডেটা অ্যাকুইজিশন সিস্টেম, টেস্ট কম্পোনেন্ট টেম্পারেচার অ্যাকুইজিশন সিস্টেম), এক্সহস্ট ভালভ সিস্টেম, এবং ডেডিকেটেড টেস্ট সফটওয়্যার।একটি ১৬-বিট হাই-প্রিসিশন ডেটা অ্যাকুইজিশন মডিউল ব্যবহার করে, তাপমাত্রা, চাপ, প্রবাহের হার ইত্যাদির মতো বিভিন্ন ডেটা বিভিন্ন চ্যানেল থেকে সংগ্রহ করা হয়। মাইক্রোকম্পিউটার বিশ্লেষণ, প্রক্রিয়াকরণ এবং নিয়ন্ত্রণের মাধ্যমে দহনের সময়কার প্রকৃত তথ্যের রিয়েল-টাইম পুনরুৎপাদন তৈরি করা হয় এবং ফলাফলগুলি সরাসরি মাইক্রোকম্পিউটার বিশ্লেষণ এবং বিচারের মাধ্যমে পাওয়া যায়। পুরো মেশিনটি নির্ভরযোগ্য অপারেশন এবং সিস্টেমের অগ্রগতি নিশ্চিত করার জন্য নির্ভরযোগ্য উপাদান গ্রহণ করে।

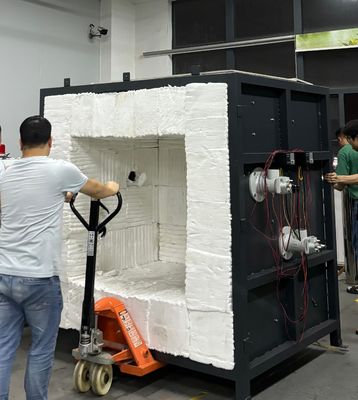

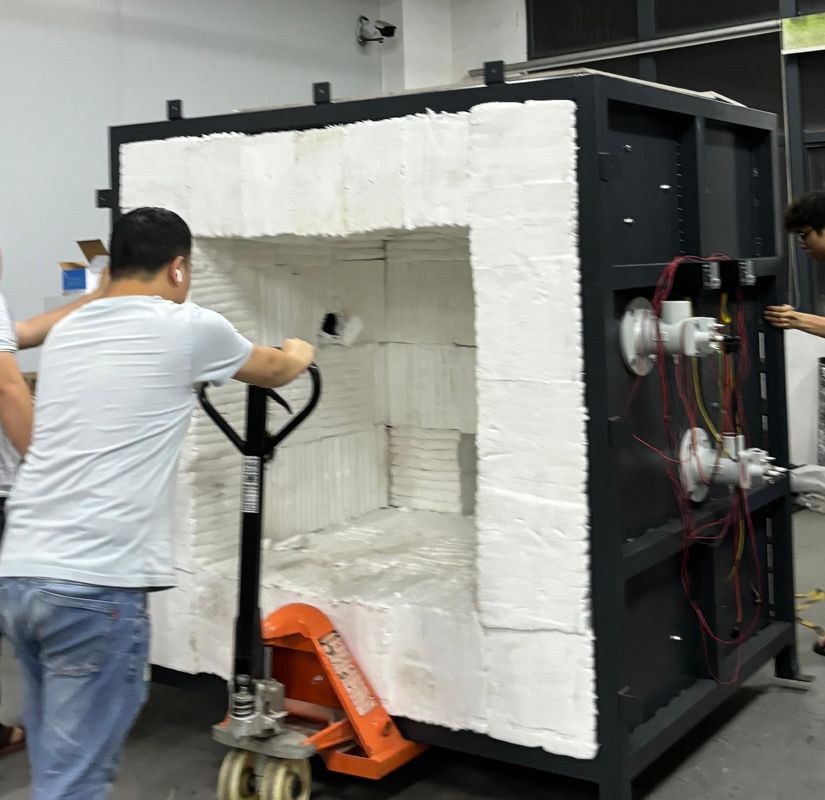

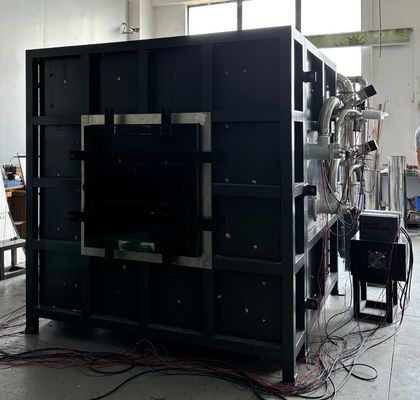

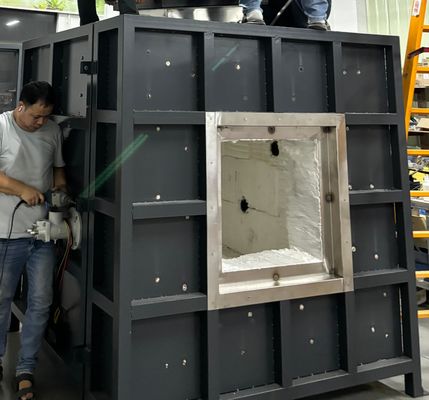

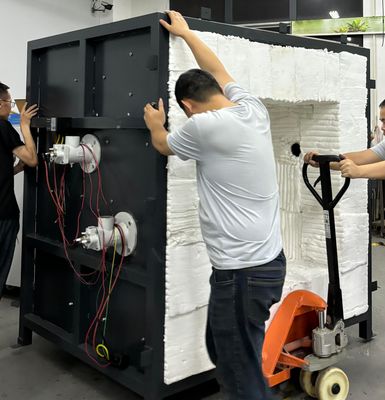

২.ফার্নেস গঠন:একটি চার-স্তরীয় কাঠামো গ্রহণ করে, যার ভিতরের স্তরটি ১৩০০°C এবং বাইরের স্তরটি ঘরের তাপমাত্রায় থাকে। বাইরে থেকে ভিতরে, তারা হল: প্রথম স্তরটি একটি স্টেইনলেস স্টিলের শেল, এবং দ্বিতীয় স্তরটি একটি স্টিল স্ট্রাকচার ফ্রেম; তৃতীয় স্তরটি উচ্চ-তাপমাত্রার ইট দিয়ে তৈরি যা পরিধি গঠন করে; চতুর্থ স্তরটি উচ্চ-তাপমাত্রার সিরামিক কটন যা ১৭০০°C পর্যন্ত তাপমাত্রা সহ্য করতে পারে।
৩. বার্নার:৬০-৮০ কিলোওয়াট পাওয়ারের দুটি হাই-প্রেসার বার্নার ব্যবহার করা হয়, যেগুলিতে এয়ার-ফুয়েল রেশিও কন্ট্রোল এবং ফার্নেসের ভিতরে তাপমাত্রা ফিডব্যাকের মাধ্যমে গঠিত ক্লোজড-লুপ কন্ট্রোল রয়েছে। উপযুক্ত দহন প্রভাব অর্জনের জন্য গ্যাস ভালভ এবং এয়ার ভালভ স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যেতে পারে। নিরাপত্তা নিশ্চিত করার জন্য, বার্নার নির্বাচন এবং উপাদানগুলি সুপরিচিত ব্র্যান্ডের।
৪. তাপমাত্রা পরিমাপ ব্যবস্থা:
ফার্নেস থার্মোকাপল:ফার্নেসটি GB/T9978.1 এবং GB/T 16839.1 এর ৫.৫.১.১ প্রয়োজনীয়তা পূরণকারী ২.০ মিমি তারের ব্যাস ব্যবহার করে। চারটি K-টাইপ নিকেল ক্রোমিয়াম নিকেল সিলিকন থার্মোকাপল, বাইরের আবরণে তাপ-প্রতিরোধী স্টেইনলেস স্টিলের হাতা, মাঝখানে তাপ-প্রতিরোধী উপাদান ভরা, এবং অনমনীয় উপাদানের তৈরি স্টেইনলেস স্টিলের টিউব হাতা জেড টিউব শীথ, শীথের গরম প্রান্ত থেকে কমপক্ষে ২৫ মিমি প্রসারিত দৈর্ঘ্য সহ, এবং ১২৫০°C বা তার বেশি তাপমাত্রা প্রতিরোধ ক্ষমতা।
ব্যাক ফায়ার সারফেস টেম্পারেচার মেজারমেন্ট:নমুনার পিছনে ৮টি থার্মোকাপল রয়েছে, যার মধ্যে ৪টি কপার প্লেট থার্মোকাপল (মোটা পাশে ০.৫ মিমি তারের ব্যাস থার্মোকাপল দিয়ে ঝালাই করা) ১২ মিমি ব্যাসের একটি গোলাকার তামার শিটে এবং ০.২ মিমি ব্যাসের, যা স্ট্যান্ডার্ড GB/T 16839.1 এ নির্দিষ্ট K-টাইপ নিকেল ক্রোমিয়াম নিকেল সিলিকন থার্মোকাপলের প্রয়োজনীয়তা পূরণ করে। প্রতিটি তামার শিটে একটি ৩০ * ৩০ * ২ (± ০.৫) মিমি ইনসুলেটিং প্যাড রয়েছে যার ঘনত্ব ৯০০ কেজি/মি³ ± ১০০ কেজি/মি³। তাপীয় সহগ ০.১১৮-০.১৪৩ ওয়াট/(মি.কে), যা GB/T9978.1 এর ৫.৫.১.২ প্রয়োজনীয়তা পূরণ করে। এছাড়াও, অন্য ৪টি অবস্থানের বাইরের ব্যাস ১ মিমি। উচ্চ-নির্ভুল K-টাইপ থার্মোকাপল, যা ইনসুলেশন দক্ষতা পরীক্ষার জন্য নমুনার পিছনে স্থাপন করা যেতে পারে;
মোবাইল টেস্ট টেম্পারেচার:GB/T9978.1-2008 এর প্রয়োজনীয়তা পূরণ করে; ব্যাকফায়ার সারফেসের প্রতিটি পয়েন্টের সারফেস তাপমাত্রা পরিমাপের জন্য একটি হ্যান্ডহেল্ড ইনফ্রারেড পরিমাপ যন্ত্র ব্যবহার করা হয়।ফার্নেস টেম্পারেচার কালেকশন:K-টাইপ আর্মার্ড থার্মোকাপল নির্বাচন করা হয়। ১২৫০°C এর উপরে উচ্চ তাপমাত্রা প্রতিরোধ ক্ষমতা; ফার্নেস টেম্পারেচার ডেটা অ্যাকুইজিশন সিস্টেমে রিয়েল-টাইম কার্ভ এবং হিস্টোরিক্যাল কার্ভ স্টোরেজ ফাংশন রয়েছে, সেইসাথে থার্মোকাপল ওপেন সার্কিট এবং শর্ট সার্কিট অ্যালার্ম ফাংশন রয়েছে।পরিবেশগত তাপমাত্রা পরিমাপ:সরঞ্জামটি পরীক্ষার জন্য একটি স্টেইনলেস স্টিলের আর্মার্ড থার্মোকাপল সহ ৩ মিমি বাইরের ব্যাস দিয়ে সজ্জিত। পরিবেষ্টিত তাপমাত্রা যাচাই করুন এবং GB/T 16839.1 এ নির্দিষ্ট K-টাইপ নিকেল ক্রোমিয়াম নিকেল সিলিকন থার্মোকাপলের সাথে সঙ্গতিপূর্ণ।
৫. চাপ পরিমাপ ব্যবস্থা: ফার্নেস প্রেসার মেজারমেন্ট:পরিমাপের পরিসীমা ০-১০০Pa; আমরা একটি ফ্রেঞ্চ আমদানি করা ডিফারেনশিয়াল প্রেসার গেজ ব্যবহার করি, যা একটি T-আকৃতির পরিমাপ প্রোব যার পরিমাপের নির্ভুলতা ± ০.৫Pa। ওভারপ্রেসার সুরক্ষা ফাংশন সহ, যখন ফার্নেসের চাপ ১০০Pa অতিক্রম করে, তখন প্রোগ্রাম ওভারপ্রেসার সুরক্ষা কার্যকর হয়, গ্যাস সরবরাহ বন্ধ করে এবং পরীক্ষা শেষ করে; GB/T9978.1-2008 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ;ফার্নেসের ভিতরের চাপপ্রতি ১ মিনিটে রেকর্ড করা হয়, এবং রেকর্ডিং সরঞ্জামের নির্ভুলতা ১ সেকেন্ড। ডেটা সংগ্রহের হার প্রতি সেকেন্ডে ৩ বার। ফার্নেস চাপ নিয়ন্ত্রণ এবং ডেটা সংগ্রহ, অধ্যায় ২ এর বিভিন্ন স্ট্যান্ডার্ডের প্রয়োজনীয়তা এবং স্মোক এক্সহস্ট সিস্টেম কন্ট্রোল সার্কিটের সাথে সঙ্গতি রেখে ফার্নেস চাপের রিয়েল-টাইম নিয়ন্ত্রণ নিশ্চিত করে।
টি-আকৃতির পরিমাপ প্রোব:SUS310S উচ্চ-তাপমাত্রা প্রতিরোধী স্টেইনলেস স্টিলের টিউব ব্যবহার করে, এটি ফার্নেসের দেয়াল ভেদ করে ভিতর থেকে বাইরে পর্যন্ত যায়, এবং ফার্নেসের ভিতরের ও বাইরের চাপ একই স্তরে বজায় রাখে।প্রেসার ট্রান্সমিটার:ফ্রেঞ্চ কাইমাও হাই-প্রিসিশন প্রেসার সেন্সর। পরীক্ষার শুরুতে ৫ মিনিটের মধ্যে, এটি ১৫Pa ± ৫Pa, এবং ১০ মিনিট পরে, এটি ১৭Pa ± ৩Pa।
৬. প্রেসার রিলিফ সিস্টেম:৬.১ ফার্নেস দেয়ালের পিছনের দিকে স্মোক এক্সহস্ট হোল ইনস্টল করা আছে, যা স্মোক এক্সহস্ট পাইপের সাথে সংযুক্ত, ফার্নেসের ভিতরের ধোঁয়া বের করে ফার্নেসের ভিতরের চাপ নিয়ন্ত্রণ করে। ফার্নেসের ভিতরে বায়ু সরবরাহ এবং নিষ্কাশন একটি ০.৩ কিলোওয়াট শক্তিশালী ফ্যান এবং একটি ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত হয়, এবং এয়ার ভলিউম কম্পিউটার প্রোগ্রাম দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয় যাতে দহন, চাপ এবং স্মোক এক্সহস্টের প্রয়োজনীয়তা পূরণ হয়;প্রেসার রিলিফ পাইপলাইন:ফার্নেসের ভিতরের অংশটি উচ্চ-তাপমাত্রা প্রতিরোধী SUS310S স্টেইনলেস স্টিলের পাইপ দিয়ে তৈরি যার ব্যাস ৩০০ মিমি, যা ১৩০০°C পর্যন্ত তাপমাত্রা সহ্য করতে পারে। ফার্নেসের বাইরে ৫ মিমি দেয়াল পুরুত্বের ঝালাই করা পাইপ ব্যবহার করুন;প্রেসার রিলিফ পাওয়ার:AC220, ০.৩ কিলোওয়াট উচ্চ তাপমাত্রা প্রতিরোধী হাই-প্রেসার ফ্যান;
