GB/T9978.1-2008 "বিল্ডিং উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষার পদ্ধতি পার্ট 1: সাধারণ প্রয়োজনীয়তা" অধ্যায় এবং অধ্যায় 6 প্রয়োজনীয়তা, GB/T14907-2018 "ইস্পাত কাঠামোর জন্য অগ্নি প্রতিরোধক আবরণ" পরীক্ষার মান, GBJ17-2003 "ইস্পাত কাঠামোর নকশার জন্য কোড" স্ট্যান্ডার্ড প্রয়োজনীয়তা, GA_T714-2007, GB/ T9779-1988 স্তরিত স্থাপত্য আবরণ।
প্রযুক্তিগত পরামিতি:
1.সরঞ্জামের গঠন:অগ্নি প্রতিরোধের পরীক্ষার অনুভূমিক চুল্লি, দহন নিয়ন্ত্রণ বিভাগ, গ্যাস বিভাগ এবং চাপ হ্রাস ব্যবস্থা, চাপ মুক্তি এবং পরিমাপ ব্যবস্থা, ফ্লু গ্যাস নির্গমন ব্যবস্থা, নমুনা পরীক্ষার স্ট্যান্ড, গ্যাস প্রবাহ ব্যবস্থা, তাপমাত্রা পরিমাপ ব্যবস্থা (ফার্নেস তাপমাত্রা ডেটা অধিগ্রহণ ব্যবস্থা, পরীক্ষার উপাদান তাপমাত্রা অধিগ্রহণ ব্যবস্থা), নিষ্কাশন ভালভ সিস্টেম, এবং ডেডিকেটেড পরীক্ষার সফটওয়্যার।একটি 16 বিট উচ্চ-নির্ভুলতা ডেটা অধিগ্রহণ মডিউল ব্যবহার করে, তাপমাত্রা, চাপ, প্রবাহের হার ইত্যাদি বিভিন্ন ডেটা বিভিন্ন চ্যানেল থেকে সংগ্রহ করা হয়। মাইক্রোকম্পিউটার বিশ্লেষণ, প্রক্রিয়াকরণ এবং নিয়ন্ত্রণের মাধ্যমে দহনকালে প্রকৃত তথ্যের রিয়েল টাইমে পুনরুৎপাদন করা হয় এবং ফলাফলগুলি সরাসরি মাইক্রোকম্পিউটার বিশ্লেষণ এবং বিচারের মাধ্যমে পাওয়া যায়। পুরো মেশিনটি সিস্টেমের উচ্চ গুণমান, উচ্চ-গতির অপারেশন এবং প্রগতিশীলতা নিশ্চিত করতে উচ্চ-মানের উপাদান গ্রহণ করে।

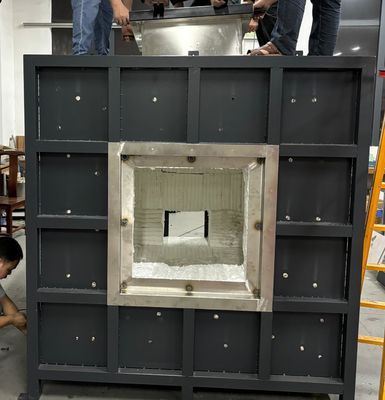

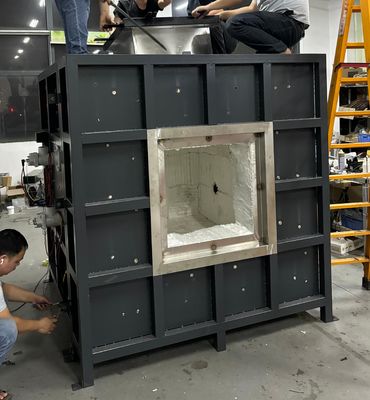

2.ফার্নেস কাঠামো:একটি চার স্তরের কাঠামো গ্রহণ করে, ভিতরের স্তরটি 1300 ℃ এবং বাইরের স্তরটি ঘরের তাপমাত্রা। বাইরে থেকে ভিতরে, সেগুলি হল: প্রথম স্তরটি একটি স্টেইনলেস স্টিলের শেল, এবং দ্বিতীয় স্তরটি একটি ইস্পাত কাঠামোর ফ্রেম; তৃতীয় স্তরটি উচ্চ-তাপমাত্রার ইট দিয়ে তৈরি করা হয়েছে যা পরিধি তৈরি করে; চতুর্থ স্তরটি উচ্চ-তাপমাত্রার সিরামিক কটন যা 1700 ℃ পর্যন্ত তাপমাত্রা সহ্য করতে পারে।

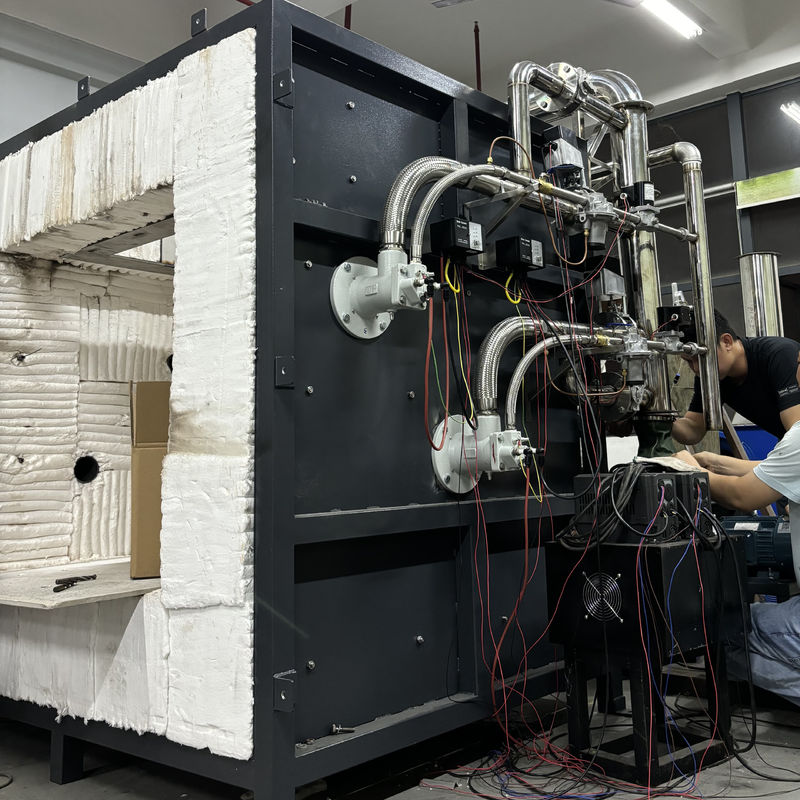

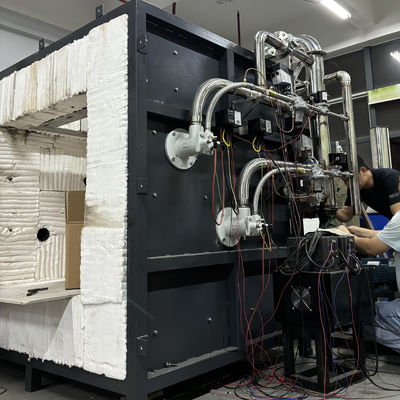

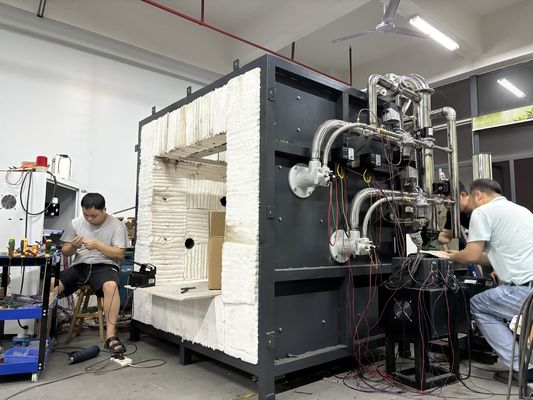

3. বার্নার:60-80kw ক্ষমতার দুটি সেট উচ্চ-চাপ বার্নার ব্যবহার করা হয়, যেগুলিতে বায়ু-জ্বালানী অনুপাত নিয়ন্ত্রণ এবং চুল্লির ভিতরে তাপমাত্রা প্রতিক্রিয়া দ্বারা গঠিত ক্লোজ-লুপ নিয়ন্ত্রণ রয়েছে। গ্যাসের ভালভ এবং এয়ার ভালভ স্বয়ংক্রিয়ভাবে সেরা দহন প্রভাব অর্জনের জন্য সামঞ্জস্য করা যেতে পারে। নিরাপত্তা নিশ্চিত করতে, বার্নার নির্বাচন এবং উপাদানগুলি সবই সুপরিচিত ব্র্যান্ডের।
4. তাপমাত্রা পরিমাপ ব্যবস্থা:
ফার্নেস থার্মোকল:ফার্নেসটি GB/T9978.1 এবং GB/T 16839.1-এর 5.5.1.1-এর প্রয়োজনীয়তা পূরণ করে এমন 2.0 মিমি তারের ব্যাস গ্রহণ করে। চারটি K-টাইপ নিকেল ক্রোমিয়াম নিকেল সিলিকন থার্মোকল, বাইরের কভারে তাপ-প্রতিরোধী স্টেইনলেস স্টিলের হাতা সহ, মাঝখানে তাপ-প্রতিরোধী উপকরণ ভরা, এবং কঠিন উপাদান জেড টিউব শীট দিয়ে তৈরি স্টেইনলেস স্টিলের টিউব হাতা, যা শীটের গরম প্রান্ত থেকে কমপক্ষে 25 মিমি প্রসারিত হয়, এবং 1250 ℃ বা তার বেশি তাপমাত্রা প্রতিরোধ করে।
ব্যাক ফায়ার সারফেস তাপমাত্রা পরিমাপ:নমুনার পিছনে 8টি থার্মোকল রয়েছে, যার মধ্যে 4টি হল তামার প্লেট থার্মোকল (0.5 মিমি তারের ব্যাসের থার্মোকল দিয়ে পুরু দিকে ঝালাই করা হয়েছে) 12 মিমি ব্যাসের একটি গোলাকার তামার শীটে এবং 0.2 মিমি ব্যাস, এটি স্ট্যান্ডার্ড GB/T 16839.1-এ নির্দিষ্ট K-টাইপ নিকেল ক্রোমিয়াম নিকেল সিলিকন থার্মোকলের প্রয়োজনীয়তা পূরণ করে, প্রতিটি তামার শীটে 30 * 30 * 2 (± 0.5) মিমি অ্যাসবেস্টস ইনসুলেশন প্যাড রয়েছে যার ঘনত্ব 900kg/m3 ± 100 kg/m3। তাপীয় সহগ হল 0.117-0.143W/(m.k), যা GB/T9978.1-এর 5.5.1.2-এর প্রয়োজনীয়তা পূরণ করে। এছাড়াও, অন্য 4টি অবস্থানের বাইরের ব্যাস 1 মিমি। উচ্চ নির্ভুলতা K-টাইপ থার্মোকল, যা নিরোধক দক্ষতা পরীক্ষার জন্য নমুনার পিছনে স্থাপন করা যেতে পারে;
মোবাইল পরীক্ষার তাপমাত্রা:GB/T9978.1-2008 এর প্রয়োজনীয়তা পূরণ করে; ব্যাকফায়ার পৃষ্ঠের প্রতিটি বিন্দুতে পৃষ্ঠের তাপমাত্রা পরিমাপ করতে একটি হ্যান্ডহেল্ড ইনফ্রারেড পরিমাপ যন্ত্র ব্যবহার করা হয়।ফার্নেস তাপমাত্রা সংগ্রহ:K-টাইপ আর্মার্ড থার্মোকল নির্বাচন করা হয়েছে। 1250 ℃ এর উপরে উচ্চ তাপমাত্রা প্রতিরোধ; ফার্নেস তাপমাত্রা ডেটা অধিগ্রহণ সিস্টেমে রিয়েল-টাইম কার্ভ এবং ঐতিহাসিক কার্ভ স্টোরেজ ফাংশন, সেইসাথে থার্মোকল ওপেন সার্কিট এবং শর্ট সার্কিট অ্যালার্ম ফাংশন রয়েছে।পরিবেশগত তাপমাত্রা পরিমাপ:সরঞ্জামে পরীক্ষার জন্য 3MM বাইরের ব্যাসের একটি স্টেইনলেস স্টিলের আর্মার্ড থার্মোকল রয়েছে। পরিবেষ্টিত তাপমাত্রা যাচাই করুন এবং GB/T 16839.1-এ নির্দিষ্ট K-টাইপ নিকেল ক্রোমিয়াম নিকেল সিলিকন থার্মোকলের সাথে সম্মতি দিন।
5. চাপ পরিমাপ ব্যবস্থা: ফার্নেস চাপ পরিমাপ:পরিমাপের পরিসীমা 0-100Pa; আমরা একটি ফরাসি আমদানি করা ডিফারেনশিয়াল প্রেসার গেজ ব্যবহার করি, যা একটি টি-আকৃতির পরিমাপ প্রোব যার পরিমাপের নির্ভুলতা ± 0.5Pa। ওভারপ্রেসার সুরক্ষা ফাংশন দিয়ে সজ্জিত, যখন ফার্নেস চাপ 100Pa অতিক্রম করে, প্রোগ্রাম ওভারপ্রেসার সুরক্ষা কার্যকর করুন, গ্যাস সরবরাহ বন্ধ করুন এবং পরীক্ষাটি বন্ধ করুন; GB/T9978.1-2008 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ; ফার্নেসের ভিতরের চাপ প্রতি 1 মিনিটে রেকর্ড করা হয় এবং রেকর্ডিং সরঞ্জামের নির্ভুলতা 1 সেকেন্ড। ডেটা সংগ্রহের হার প্রতি সেকেন্ডে 3 বার। ফার্নেস চাপ নিয়ন্ত্রণ এবং ডেটা অধিগ্রহণ, অধ্যায় 2-এর বিভিন্ন প্রয়োজনীয়তা এবং ধোঁয়া নিষ্কাশন সিস্টেম নিয়ন্ত্রণ সার্কিট অনুসারে ফার্নেস চাপের রিয়েল-টাইম নিয়ন্ত্রণ নিশ্চিত করা।
টি-আকৃতির পরিমাপ প্রোব:SUS310S উচ্চ-তাপমাত্রা প্রতিরোধী স্টেইনলেস স্টিলের টিউব ব্যবহার করে, এটি ফার্নেসের ভিতর থেকে ফার্নেসের বাইরে পর্যন্ত ফার্নেস প্রাচীর দিয়ে যায় এবং ফার্নেসের ভিতরে এবং বাইরের চাপ একই স্তরে বজায় থাকে।চাপ ট্রান্সমিটার:ফরাসি কাইমাও উচ্চ-নির্ভুলতা চাপ সেন্সর। পরীক্ষার শুরুতে 5 মিনিটের মধ্যে, এটি 15Pa ± 5Pa, এবং 10 মিনিটের পরে, এটি 17Pa ± 3Pa।
6. চাপ ত্রাণ ব্যবস্থা:6.1 ফার্নেস প্রাচীরের পিছনের দিকে ধোঁয়া নিষ্কাশন ছিদ্র স্থাপন করা হয়েছে, যা ধোঁয়া নিষ্কাশন পাইপের সাথে সংযুক্ত, ফার্নেসের ভিতরের ধোঁয়া নির্গত করে ফার্নেসের ভিতরের চাপ নিয়ন্ত্রণ করতে। ফার্নেসের ভিতরের বায়ু সরবরাহ এবং নিষ্কাশন একটি 0.3kw শক্তিশালী ফ্যান এবং একটি ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত হয় এবং বাতাসের পরিমাণ স্বয়ংক্রিয়ভাবে একটি কম্পিউটার প্রোগ্রাম দ্বারা নিয়ন্ত্রিত হয় যা দহন, চাপ এবং ধোঁয়া নিষ্কাশনের প্রয়োজনীয়তা পূরণ করে; 6.2 চাপ ত্রাণ পাইপলাইন:ফার্নেসের ভিতরের অংশটি উচ্চ-তাপমাত্রা প্রতিরোধী SUS310S স্টেইনলেস স্টিলের পাইপ দিয়ে তৈরি করা হয়েছে যার ব্যাস 300 মিমি, যা 1300 ℃ পর্যন্ত তাপমাত্রা সহ্য করতে পারে। ফার্নেসের বাইরে 5 মিমি প্রাচীর বেধের সাথে ঝালাই করা পাইপ ব্যবহার করুন; 6.3 চাপ ত্রাণ শক্তি:AC220, 0.3kw উচ্চ তাপমাত্রা প্রতিরোধী উচ্চ-চাপ ফ্যান; 6.4 ফার্নেস চাপ নিয়ন্ত্রণ এবং ডেটা অধিগ্রহণ, ফার্নেস চাপ উপরের মানগুলির প্রয়োজনীয়তা অনুসারে ধোঁয়া নিষ্কাশন সিস্টেমের সাথে একটি নিয়ন্ত্রণ লুপ তৈরি করে রিয়েল-টাইম নিয়ন্ত্রণ নিশ্চিত করতে পারে।
